工业CT扫描介绍

———————————————————————————————————————————————————————————

华南检测拥有先进的工业CT设备，配备高分辨率探测器和高效的图像重建技术，能够提供高质量、准确的三维成像与分析。

●  提供全面的工业CT检测服务，包括射线源、辐射探测器、样品扫描系统以及计算机系统等全流程支撑。

●  满足多种需求，涵盖工件扫描、重建算法应用、缺陷检测、尺寸测量、瓶颈分析及可视化分析。

●  安排专业技术人员现场指导，全方位配合客户时间要求，并提供加急和特急等紧急测试服务。

●  根据相关测试标准，提供权威的检测报告。

工业CT检测对象/范围/产品

———————————————————————————————————————————————————————————

汽车材料及零部件、金属材料、塑胶材料、模具、轨道交通、电子电器、医疗器械、航空航天、科研院所、军工国防等。

工业CT检测项目

———————————————————————————————————————————————————————————

国家认可资质背书

————————————————————————————————————————————————————

华南检测专注工业CT检测服务领域十余年，拥有国家认可CNAS/CMA认证实验室，汇聚拥有10+年经验专家团队，累计完成超1000+案例。依托高精度检测设备与全流程技术方案，精准定位失效根源，助力企业快速止损，保障产品可靠性！

	CNAS/CMA双认证实验室，报告全国认可，助您提升品牌口碑 出具权威检测报告，明确责任归属，减少纠纷成本。
	72小时完成检测，加急服务至快24小时出具初报告 24小时响应，72小时出具报告，支持加急服务。
	10+年经验工程师团队，采用进口微焦点纳米CT系统等千万高端设备，准确率99% 快速、准确、直观地查找产品内部缺陷（如裂纹、气孔、夹杂等）。

工业CT测试项目

———————————————————————————————————————————————————————————

GB/T 37122-2018 无损检测工业计算机层析成像（CT）检测用最大可检测钢厚度测试卡

GB/T 37158-2018 无损检测工业计算机层析成像（CT）检测最大可检测钢厚度测试方法

GB/T 37121-2018 无损检测工业计算机层析成像（CT）检测用裂纹测试卡

GB/T 37166-2018 无损检测复合材料工业计算机层析成像（CT）检测方法

GB/T 36232-2018 焊缝无损检测电子束焊接接头工业计算机层析成像（CT）检测方法

GB/T 36232-2018 焊缝无损检测电子束焊接接头工业计算机层析成像(CT)检测方法

GB/T 29071-2012 无损检测火工装置工业计算机层析成像（CT）检测方法

GB/T 29034-2012 无损检测工业计算机层析成像（CT）指南

GB/T 29067-2012 无损检测工业计算机层析成像（CT）图像测量方法

GB/T 29068-2012 无损检测工业计算机层析成像（CT）系统选型指南

GB/T 29069-2012 无损检测工业计算机层析成像（CT）系统性能测试方法

GB/T 29070-2012 无损检测工业计算机层析成像（CT）检测通用要求

GB/T 26835-2011 无损检测仪器工业用X射线CT装置通用技术条件

GB/T 26593-2011 无损检测仪器 工业用X射线CT装置性能测试方法

其它相关标准等

工业CT扫描样品须知———————————————————————————————————————————————————————————

1、样品要求：最大尺寸300*400mm,最大15KG

2、分辨率：极限分辨率1-3微米左右（视样品成分材质、尺寸、电压而定，尺寸越大，分辨率越低；不是所有都能达到极限分辨率）；

3、如何确定电压及分辨率：根据我们要观察的结构尺寸可以初步推算所需分辨率，通常需要观测的结构下探测器上的投影，需要100%覆盖1-3个探元，结构才能测到，由于样品的摆放等因素，投影必须覆盖3-5个探元，才能成功观测，反映在分辨率上，需要结构的尺寸在数值上是分辨率的3-5倍；比如观测的孔隙直径为120um，则需要分辨率达到24-40um才能得到较为清晰的图片。

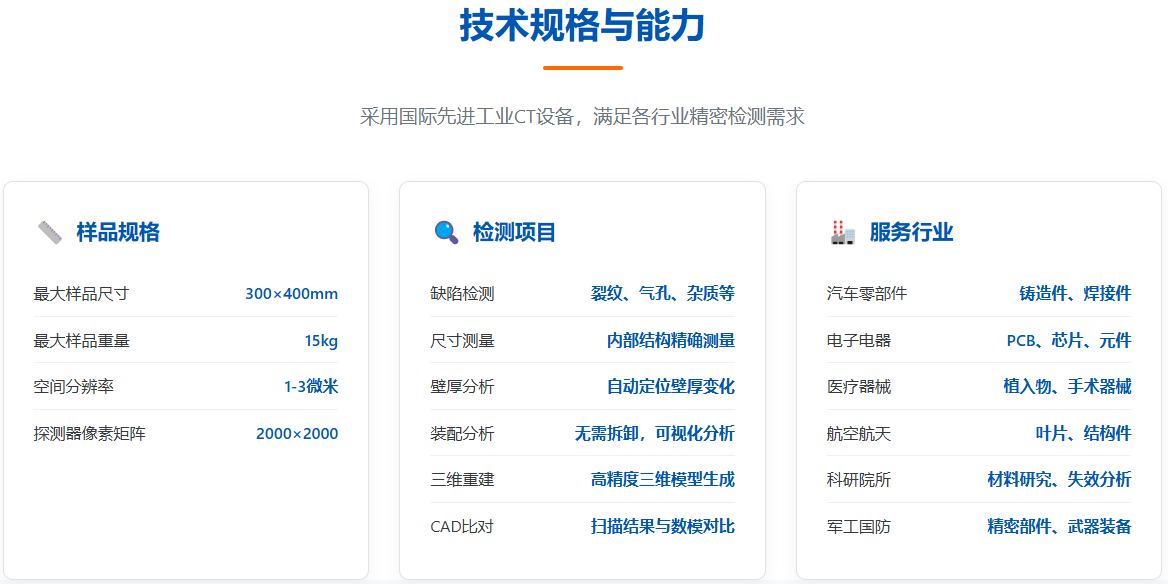

工业CT扫描服务能力

———————————————————————————————————————————————————————————

工业CT扫描应用案例

———————————————————————————————————————————————————————————

工业CT检测的应用

———————————————————————————————————————————————————————————

1.缺陷分析

快速、准确、直观的查找到产品的内部缺陷（缺陷类型、位置、尺寸等），如裂纹、气孔、疏松、夹杂等缺陷，并进行分析，找到出现缺陷的根本原因，从而提高产品性能，延长产品使用寿命。

2.装配分析

使用工业CT可以不用拆卸，直观了解产品的二维与三维局部整体、透视或截面分析图，可分析与测量组件间装配形成的缝隙，评估工艺，寻找失效原因，解决相关问题，降低研发的投入成本。

3.尺寸测量

产品的实际尺寸往往不可或缺，但因物体型面复杂或客观物理条件限制等原因会出现无法获取的情况，CT技术能很好地应对此类问题。区别于传统的三坐标检测、影像仪等测量方法，CT尺寸测量优势在于产品的内部尺寸检测。它可以在不破坏样品的前提下，对于工件的所有尺寸进行准确的测量，精度高、速度快。

4.CAD数模比对

通过工业CT及分析软件可以将扫描结果与CAD数模进行最佳拟合，以直观的色彩偏差快速形象地显示，不仅可以得到工件整体的偏差，还能得到关键位置的具体偏差值。

5.壁厚分析

直接在CT数据上自动定位面积不足或壁厚过厚及间隙过大的位置，尤其是密闭空间的内尺寸，可快速并准确地测量复杂零件壁厚的微小变化。
