一、BGA焊接失效，为什么首选红墨水试验？

在SMT贴片、回流焊、波峰焊及后续ICT测试、分板、成品组装过程中，BGA（Ball Grid Array）封装器件因热应力或机械应力作用，极易出现焊点开裂、虚焊、枕头效应（HIP）、非润湿开焊（NWO）等隐性缺陷。

这类缺陷的可怕之处在于：外观完好，功能时好时坏，常规检测很难发现。

X-Ray检测：只能呈现焊点的二维投影，对细微裂纹、不完全润湿、界面分层等缺陷束手无策；

切片分析（Cross-section）：只能观察到某个截面的局部信息，制样周期长，且存在"以偏概全"的风险；

AOI/ICT：属于功能性筛选，无法定位焊点内部的开裂位置与断裂模式。

红墨水试验（Dye & Pry Test） 作为目前最成熟、最经济的BGA焊点破坏性分析手段，能够真实、可靠地呈现焊点裂缝的三维分布情况，精准判定断裂界面与失效根因，被广泛应用于电子组装焊接质量验证与失效分析领域。

二、什么是BGA红墨水试验？

红墨水试验，又称染色试验（Dye Penetrant Test），是一种基于液体毛细渗透原理的破坏性检测方法。

检测原理：

将待测BGA器件置于专用红色染剂中，在真空或加压条件下让染料充分渗入焊点裂纹；经烘干固化后，通过机械方式将BGA器件与PCB强行分离，在高倍显微镜下观察断裂界面——凡出现红色染料的区域，即为裂纹或断裂面所在位置。

通过分析染料的分布形态、面积占比及断裂界面的形貌特征，可准确判定：

焊点是否存在开裂

裂纹发生的具体位置（BGA侧、PCB侧、焊球中间）

失效模式归属（制程缺陷 vs 应力损伤）

责任界定的技术依据

三、选择BGA红墨水检测机构，关键看这四点

市面上提供红墨水试验的机构众多，但检测质量参差不齐。作为电子产品研发、制造或质量管控方，选择一家靠谱的 bga红墨水检测机构 应重点考察以下维度：

华南检测（广东省华南检测技术有限公司） 坐落于东莞，是一家专注电子检测领域的第三方检测机构，持有CMA、CNAS双重资质，10余年深耕PCBA焊接质量检测与失效分析，服务覆盖消费电子、汽车电子、通信设备、工业控制等多个行业。

四、华南检测BGA红墨水检测服务详情

4.1 检测能力覆盖

4.2 一站式失效分析平台

红墨水试验只是失效分析的一个环节。华南检测提供从非破坏到破坏性、从宏观到微观" 的完整分析链条：

X-Ray检测：无损筛查焊球空洞、偏移、桥连

红墨水试验（Dye & Pry）：定位裂纹三维分布与断裂界面

切片分析（Cross-section）：微观截面观察IMC层、润湿情况

SEM/EDS分析：断裂面形貌观察与元素成分分析

工业CT：三维无损重构，观察内部缺陷空间分布

多技术联用，结果更精准。 例如：先用X-Ray快速锁定可疑区域，再对目标焊点做红墨水试验精准定位，最后通过SEM/EDS判定失效机理——避免单一方法的局限性，大幅提升分析效率与结论可靠性。

五、红墨水试验标准流程（五步详解）

华南检测严格按照标准化流程执行，确保检测结果的可重复性与可追溯性：

Step 1：样品预处理与切割

根据分析需求，对PCBA进行切割，分离出待测BGA区域

避免切割应力对焊点造成二次损伤

Step 2：真空渗透染色

将样品浸入专用红色染剂中

在真空环境下保持规定时间，确保染料充分渗入所有微观裂纹

Step 3：烘干固化

将渗透后的样品置于恒温烘箱中烘干

使染料在裂纹内固化附着，防止后续分离时脱落

Step 4：精密分离

使用专用夹具对BGA器件与PCB进行垂直/水平分离

控制分离速度与力度，确保断裂发生在原始裂纹界面

Step 5：高倍观察与判定

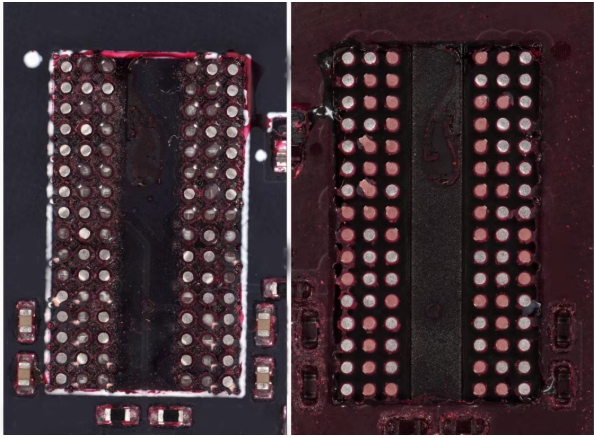

在立体显微镜/金相显微镜下，对BGA侧与PCB侧的焊盘进行逐一观察

记录染料分布、裂纹面积占比、断裂形貌，出具专业判定结论

六、常见失效模式与判定要点

基于华南检测10年+失效分析经验，BGA红墨水试验常见失效模式及判定逻辑如下：

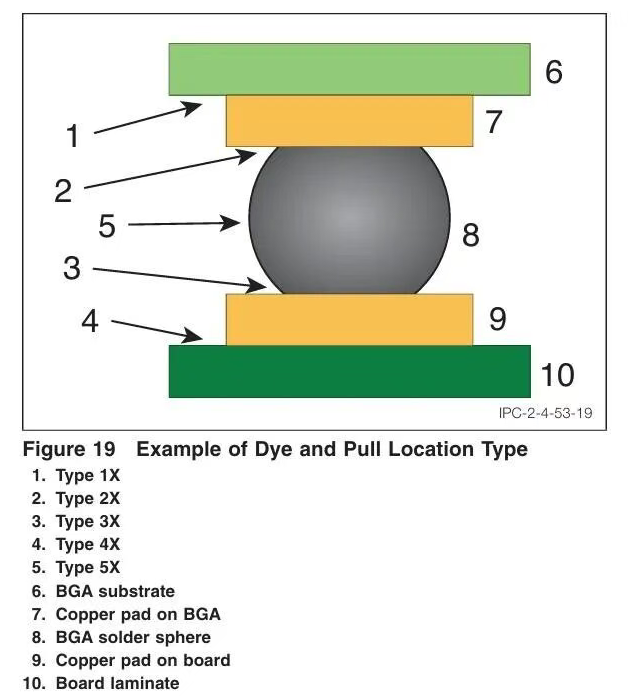

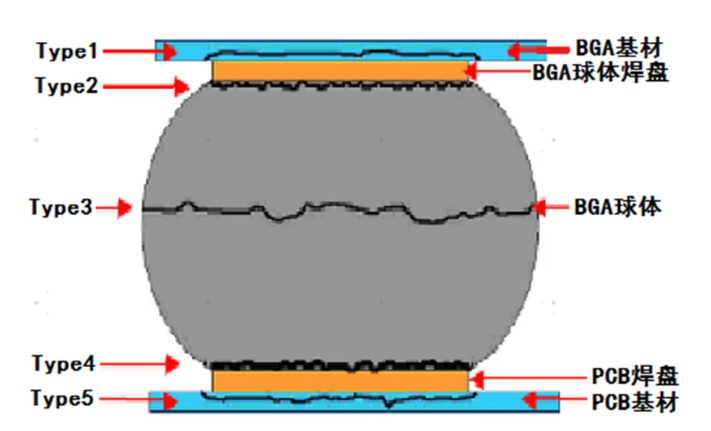

6.1 断裂位置判定

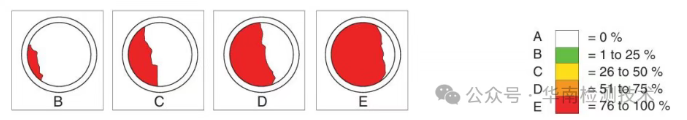

6.2 裂纹面积分级（参考）

七、适用行业与应用场景

华南检测BGA红墨水检测服务广泛应用于：

消费电子：智能手机、平板、可穿戴设备的主板BGA焊接验证

汽车电子：ECU、ADAS控制器、BMS等高可靠性器件失效分析

通信设备：基站、路由器、光模块等长期热循环环境下的焊点可靠性评估

工业控制：工控主板、电源模块的焊接质量抽检与客诉分析

半导体封装：封装厂来料验证、可靠性试验前后的焊点对比

八、检测报告与失效根因分析

不同于仅提供"合格/不合格"结论的常规检测，华南检测的每一份红墨水检测报告均包含：

样品信息与检测条件：完整记录样品状态、检测标准、环境参数

宏观与微观照片：高倍显微镜下的BGA侧/PCB侧染色分布图

失效模式判定：明确断裂位置、裂纹等级、失效类型

根因分析：结合工艺参数、设计结构、使用环境，推断失效机理

改善建议：针对SMT工艺、物料选型、结构设计提出可落地的优化方向

我们不止告诉您"焊点裂了"，更帮您回答"为什么裂、怎么避免再裂"。

九、立即咨询｜获取检测方案

如果您正在寻找一家 资质齐全、经验丰富、报告权威 的 bga红墨水检测机构，华南检测是您值得信赖的合作伙伴。

广东省华南检测技术有限公司：https://www.gdhnjc.com/

实验室地址：东莞

CMA资质：202219016795

CNAS资质：CNASL19097

报告周期：3-7个工作日（可加急）

服务能力：红墨水试验 + X-Ray + 切片分析 + SEM/EDS + 工业CT

立即咨询，获取专属检测方案与报价

点击在线咨询 / 拨打服务热线，我们的失效分析工程师将在第一时间响应您的需求。
