PCB微短路不一定来自元器件本体，也可能藏在板材内部。广东省华南检测技术有限公司近期完成一例LED驱动电源失效分析：客户反馈灯具不亮，排查发现 R4开路，同时 芯片U1 Pin6与Pin9短路。进一步电测显示，Q6漏极—栅极之间呈低阻抗，相关元件拆测却均为合格品。最终结论指向 PCB内部漏电，而漏电机制与 CAF（Conductive Anodic Filament，导电性阳极丝）沿玻纤管生长有关。

如果你的产品也遇到“灯不亮、阻值异常、芯片莫名击穿、拆件后板端仍漏电”的情况，这篇文章可作为 PCB微短路失效分析 的排查思路参考；需要定位失效点时，也可将样品寄至华南检测做系统验证。

一、案例背景：故障现象与初步定位

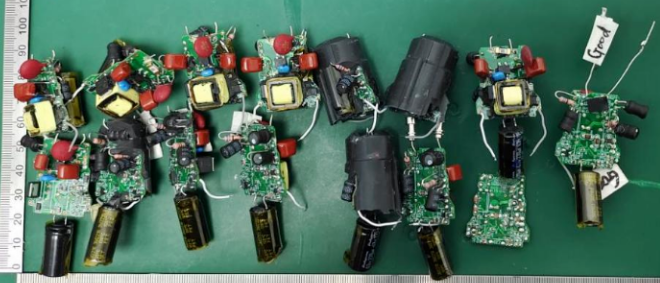

来料样品为一组LED驱动PCBA，失效表现为灯不亮。客户描述的重点异常有两个：

1、R4开路；

2、芯片U1 Pin6与Pin9短路。

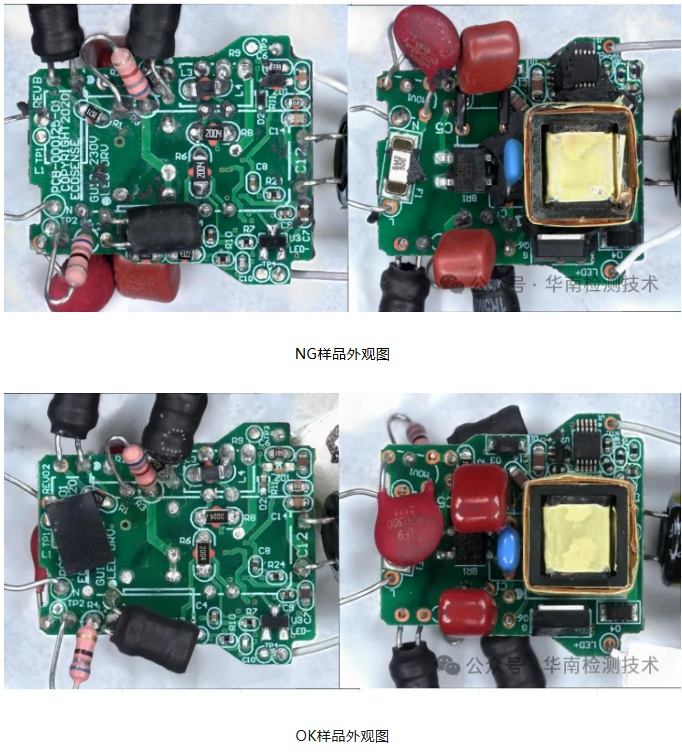

在外观检查阶段，NG样品与OK样品在微光显微镜下均未发现明显裂纹、烧焦、异物或装配异常。也就是说，失效更可能来自 电气链路异常、器件击穿或PCB内部绝缘劣化，而非肉眼可见的机械损伤。

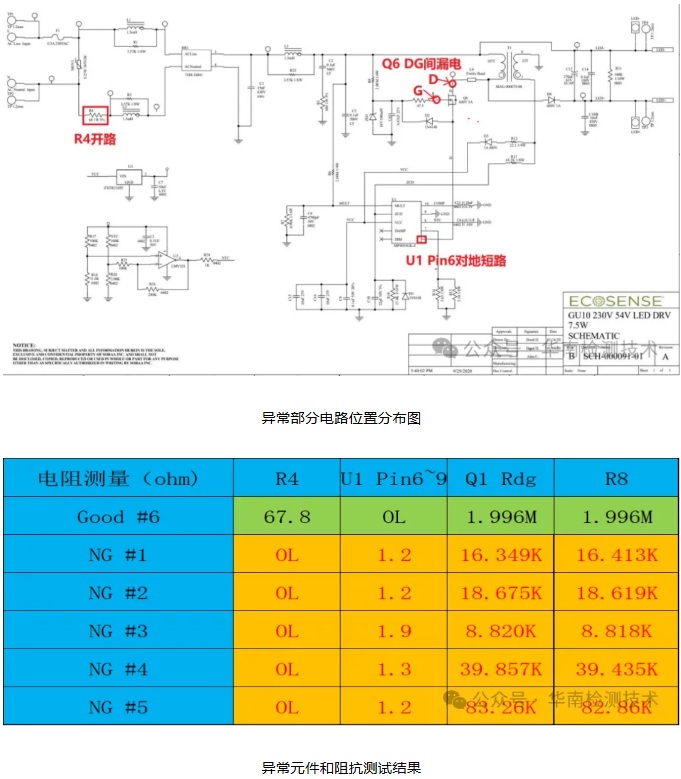

结合原理图定位，异常区域集中在输入后端与功率驱动相关网络：R4处于异常链路前端，U1 Pin6对地异常，Q6 D-G间漏电，而Q6周边R8、ZD1、D2等元件拆测均通过。该分布提示：故障点不在单一器件，而可能在 R8/ZD1侧线路与U1、T1、D4侧线路之间的PCB层间绝缘。

二、电性能测试：先证明“不是元件坏了”

PCB微短路失效分析的第一步，是用电测把“器件问题”和“板材/工艺问题”分开。

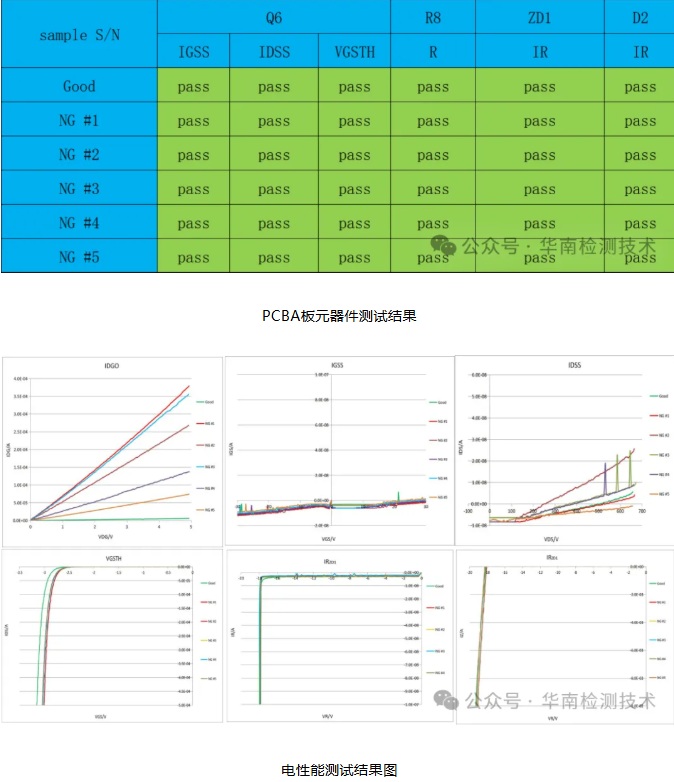

本案例中，对Good与NG样品进行电阻与关键网络测试，结果呈现稳定规律：

更关键的是，取下Q6、R8、ZD1、D2及C6后，再测PCB板上Q6 D-G孔位，仍呈现线性电阻特征；泰克370A测试也支持板端漏电判断。由此可确认：漏电不在元器件上，而在PCB内部。

这一步对失效分析非常重要：若未拆件验证，很容易误判为Q6漏电、U1品质不良或R4过流烧毁；只有把器件逐一排除，才能避免“换件—再烧—再换件”的循环。

三、无损与半无损分析：X-ray、现象复现与剥层检查

1. X-ray检查：排除明显孔铜断裂与异物桥接

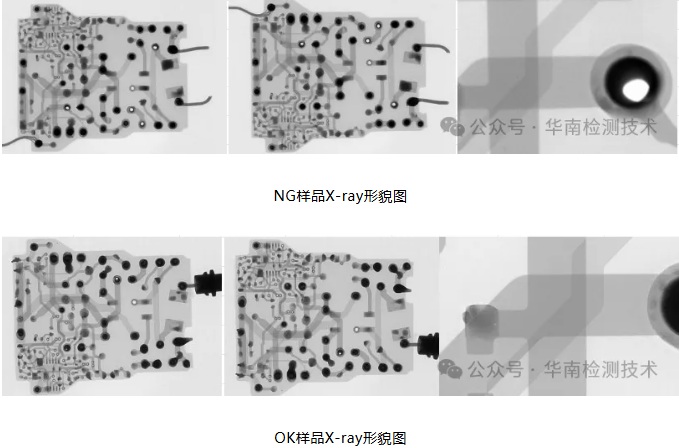

对异常电路区域做X-ray检查，NG与OK样品均未发现明显外观异常。X-ray的价值在于快速排除过孔不良、明显铜桥、焊点异常或大面积异物短路；但它对玻纤管内部的离子迁移、微裂纹和早期CAF并不敏感，因此不能替代切片与成分分析。

2. 现象复现：确认故障链路成立

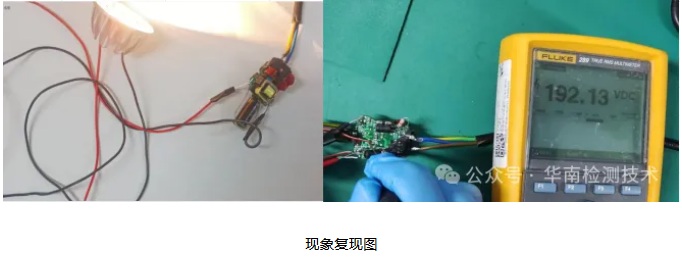

通过对NG样品上电复现，异常链路与实测故障一致，进一步说明R4开路与U1击穿并非孤立偶发，而是同一条漏电路径引发的连锁失效：板内层间漏电形成异常电流/电压应力，最终导致R4开路、U1 Pin6对地击穿。

3. 表层铜膜剥层：看到黑点、熔铜与小孔边缘残留

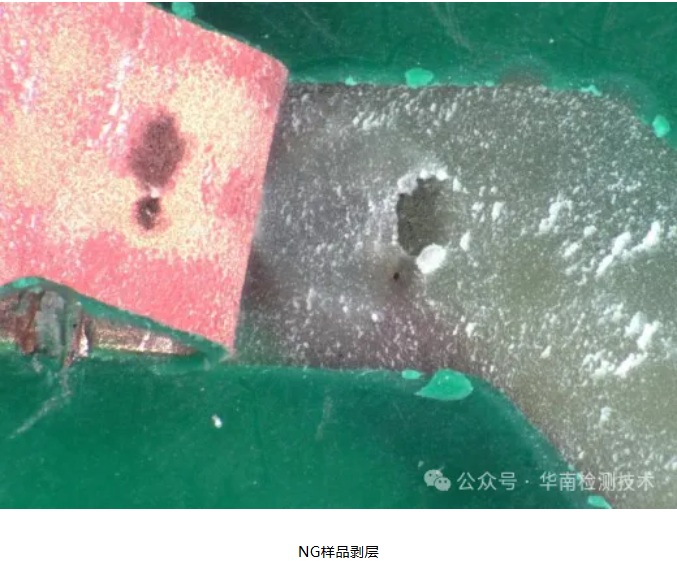

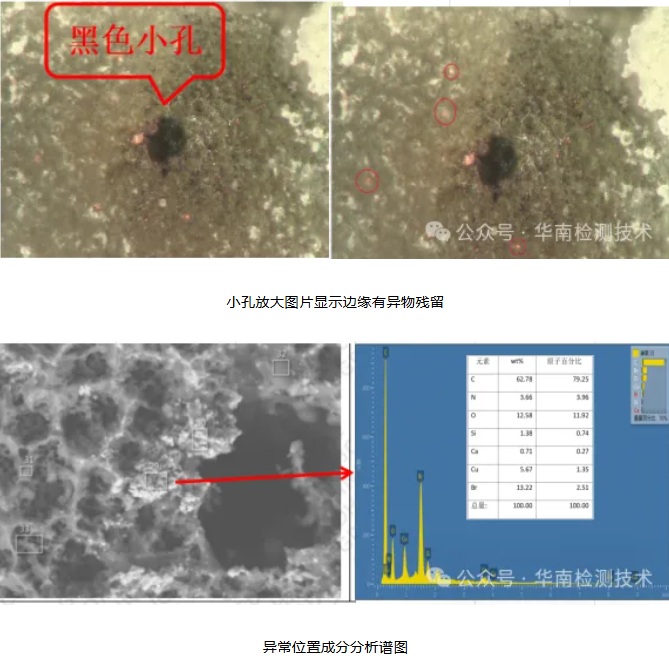

对NG样品表层铜膜做剥层检查，发现表层铜膜下方存在变色黑点与熔铜残留；对应下层区域可见黑色小孔，小孔边缘伴随高含量铜的异常杂质残留。小孔周围EDS结果显示，环氧树脂区域含有 C、O、Si、N、Br、Ca、Cu 等元素。

其中Cu残留说明局部发生过放电/熔蚀；Br、Ca等元素与板材阻燃体系、填料或污染来源相关，提示绝缘介质内部已存在利于离子迁移的环境。

四、切片分析：CAF沿玻纤管迁移，先于击穿发生

1. 纵切：黑色异物沿玻纤管分布

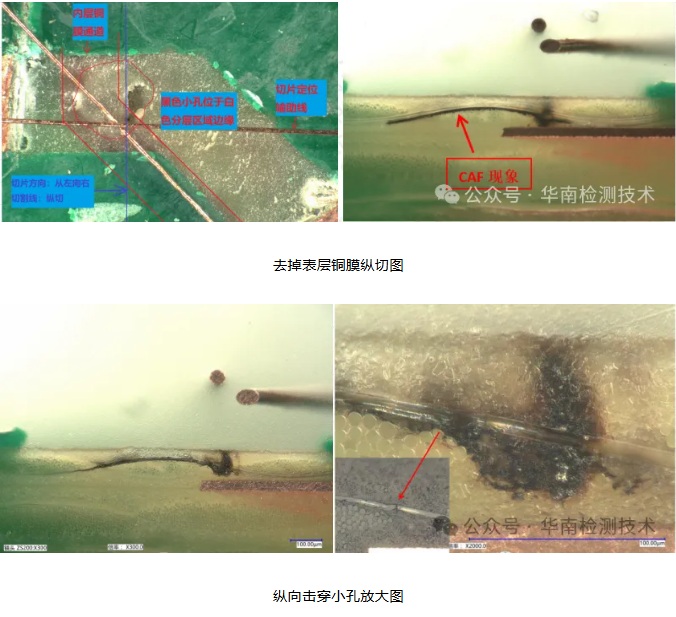

去掉表层铜膜后做纵向切片，可观察到黑色异物沿玻纤管迁移扩散，且不同切片深度的小孔形貌不完全一致。报告判断：放电现象大约发生在距表层铜膜 50μm 的区段，且 先有迁移扩散，后有放电击穿绝缘介质。

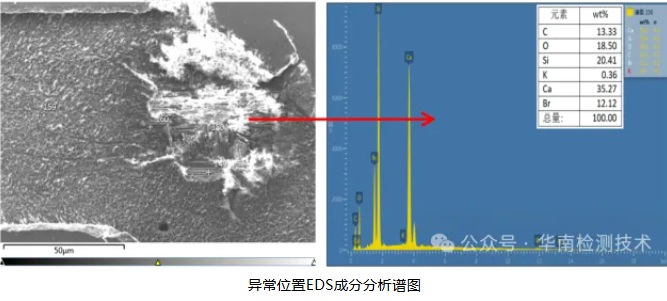

异常位置EDS检出 C、O、Si、K、Br、Ca。Si与玻纤相关，K/Ca/Br组合则常与离子性污染、阻燃体系析出或湿热水合迁移有关。这些成分共同支持CAF机理：在电场与湿气作用下，金属离子沿玻纤/树脂界面通道迁移并形成导电通路。

2. 水平切片：第一层与第二层铜膜交叉点出现裂痕和小孔

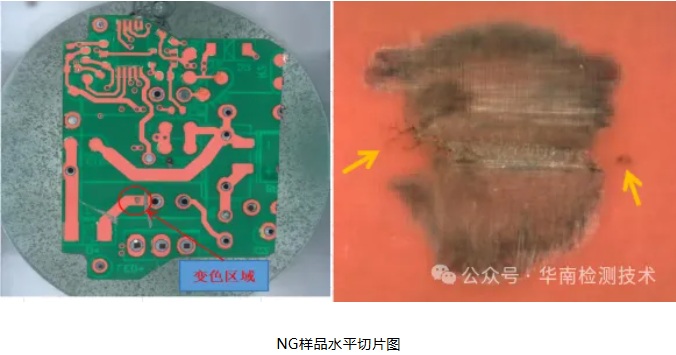

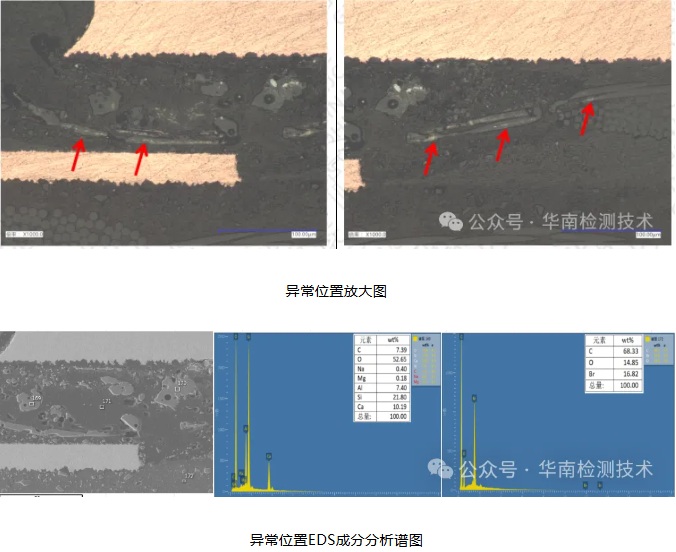

从表面向下做水平切片，发现第一层与第二层铜膜交叉点之间存在裂痕和小孔。该位置恰是相邻层铜膜间距较小、电场集中且易受玻纤束影响的敏感区。异常位置EDS检出 C、O、Si、Na、Mg、Al、Ca、Br，说明污染物种类复杂，具备离子迁移与局部介质击穿的材料条件。

综合来看，证据链较完整：

层间存在电势差 → 湿气进入树脂/玻纤间隙 → 离子沿玻纤管迁移 → 导电丝沉积使有效间距缩小 → 局部场强升高 → 绝缘介质击穿 → 微短路/漏电 → R4开路、U1 Pin6/Pin9短路。

五、芯片开封：U1击穿是结果，不是根因

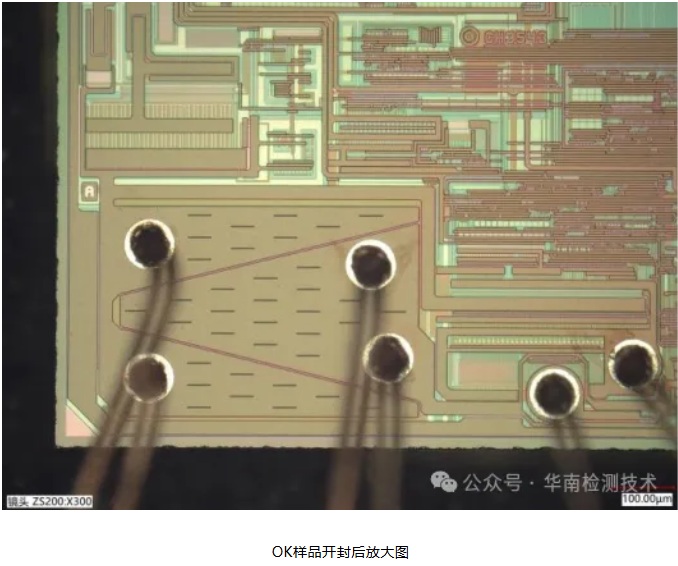

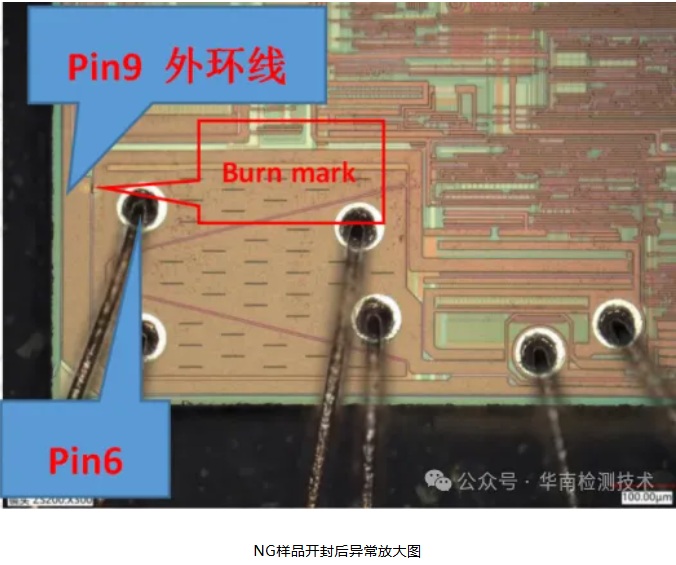

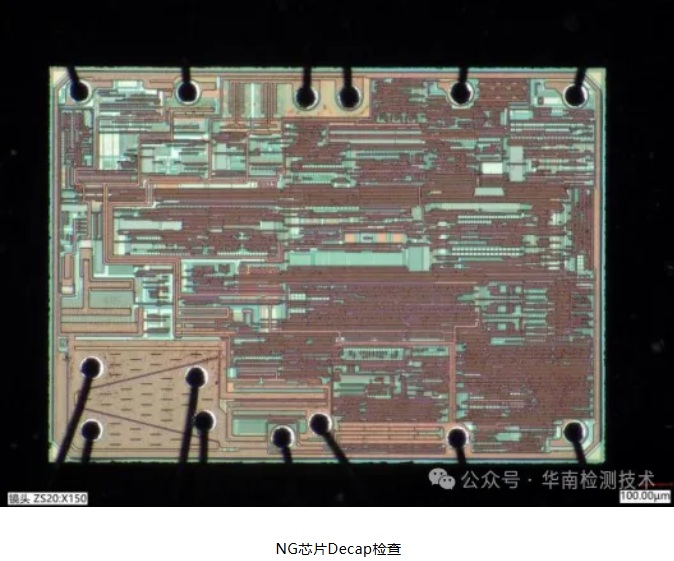

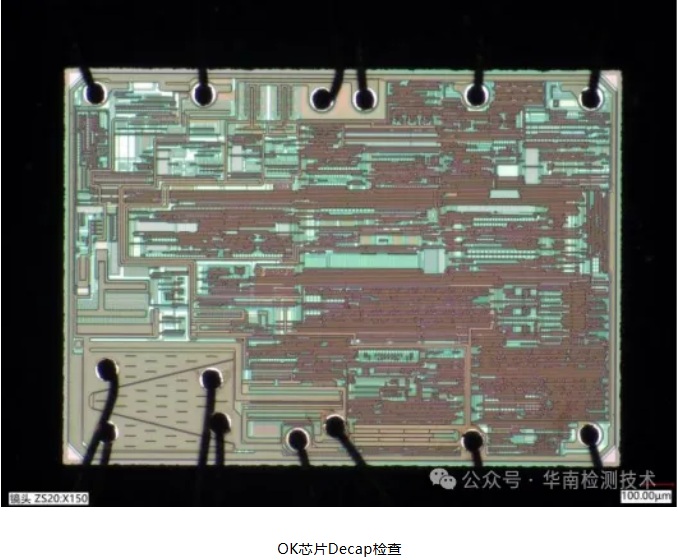

对U1做化学开封后，NG芯片Pin6与Pin9（地）间可见Burn mark，OK芯片无异常。Pin9外环线存在放电痕迹，Pin6相关区域受损，说明芯片确实承受过电压/过应力击穿。

需要注意的是：U1 Pin6电压来源于Q6源极输出侧，而Q6周边元件拆测合格、板端D-G仍漏电，因此芯片击穿是 PCB漏电引发的次生损伤。若只更换U1或Q6，不处理PCB层间绝缘与CAF风险，故障可能复发。

六、结论：根因是PCB内部CAF漏电，而非元器件失效

本例不良与元器件本身无关；根本原因是 阳极导电丝在电场作用下沿玻纤管生长和沉积，即CAF现象。CAF使两层铜膜间绝缘有效间距缩短，缩短后的绝缘层在高电压作用下被击穿，最终导致PCB微短路失效，并连锁引发R4开路与U1击穿。

可参考的CAF生长条件包括：

1、存在电势差：为离子迁移提供动力；

2、树脂与玻纤存在间隙：为离子运动提供通道；

3、湿气存在：提供离子化环境媒介；

4、存在金属离子：为导电丝沉积提供材料来源。

因此，CAF不是单纯“电压过高”或“某个元件坏了”，而是 材料、结构、电场、湿度与污染共同作用 的可靠性问题。

七、改善建议：从板材、工艺、湿敏与验证四端入手

针对此类PCB微短路/CAF风险，建议从以下方向闭环改善：

1、控制来料与制程污染：加强板材、阻焊、清洗、电镀、 handsoldering/波峰焊助焊剂残留管理，降低Na/K/Ca等离子污染；对关键批次做离子污染测试。

2、优化层压与玻纤匹配：评估玻纤束开纤、树脂含量、层间对位和介质厚度，减少树脂—玻纤界面缝隙；对高压相邻网络尽量增加间距或调整层间结构。

3、提升防潮与耐CAF能力：采用耐CAF板材，明确T288/T260、吸水率、离子含量与CAF测试要求；高湿应用场景加强三防漆、密封与通电前烘烤除湿。

4、强化可靠性验证：量产前做HAST/THB偏压湿热、温度循环、绝缘电阻与耐压摸底；对失效品建立“电测定位—X-ray—切片—EDS—开封”的标准分析流程。

对于已经出现“拆件后板端仍漏电、阻值呈线性、层间交叉点附近发黑”的样品，建议尽快做 PCB切片+EDS成分分析+芯片开封 组合验证，避免仅凭换件维修掩盖根因。

FAQ：关于PCB微短路与CAF失效的常见问题

Q1：PCB微短路和元器件短路如何区分？

先做断电电阻/二极管值比对，再拆下疑似MOS、IC、电阻、稳压管等元件复测板端孔位。若拆件后板端仍呈线性低阻，且周边元件单体测试合格，则更倾向PCB层间漏电或CAF。

Q2：为什么X-ray没看出异常，最后还是CAF？

X-ray适合看孔铜、焊点、明显异物和结构投影；CAF早期发生在树脂/玻纤界面或玻纤管内，尺度小且与基体密度接近，常需剥层、纵切/水平切片和EDS确认。

Q3：哪些信号提示可能存在CAF？

相邻层间交叉点附近绝缘电阻下降；湿热或通电后漏电增大；故障呈间歇性；拆件后仍漏电；切片见黑色异物沿玻纤迁移、铜残留、小孔或熔蚀痕迹。

Q4：R4开路和U1 Pin6/Pin9短路一定是设计问题吗？

不一定。本例中两者更像是板内漏电后的过应力结果。仍需结合原理图、layout间距、板材耐CAF能力、制程污染与使用湿度综合判断。

Q5：只做耐压测试能否发现CAF风险？

出厂耐压合格不代表长期可靠。CAF常需湿热偏压条件加速显现，建议结合HAST/THB、绝缘电阻趋势和失效分析，而非只看单次耐压。

Q6：华南检测可以做这类分析吗？

可以围绕失效机理开展外观检查、电性能定位、X-ray、剥层/切片、SEM/EDS成分分析、芯片开封与现象复现等流程，服务电子制造、电源、汽车电子、消费电子等场景；具体资质范围与周期可来电咨询后确认。

Q7：样品需要提供哪些信息？

建议提供失效现象、发生比例、通电条件、环境湿度、原理图/PCB资料、OK与NG对比样、是否允许破坏性切片，以及期望输出物（根因结论、改善建议、报告或培训材料）。

服务与联系：广东省华南检测技术有限公司位于东莞市大岭山镇，靠近松山湖高新区，面向半导体、元器件、通讯、新能源、汽车电子、消费电子等领域提供可靠性检测、失效分析与功能性能验证。若你正遇到 PCB微短路失效分析、PCB漏电原因排查、CAF失效分析、灯不亮驱动电源失效 等问题，可寄送NG/OK对比样进行定位。
