LED失效分析案例：支架镀银层硫化腐蚀导致光衰的机理与检测

LED失效分析案例：支架镀银层硫化腐蚀导致光衰的机理与检测

摘要： 某批次LED灯在室温老化测试中仅2小时即出现严重光衰与灯珠变色。华南检测通过外观检查、开封分析与EDS成分分析，锁定失效根因为支架镀银层硫化腐蚀。本文完整呈现该LED失效分析全流程，并为采购与品质管理人员提供可落地的品控启示。

一、LED失效分析案例背景

在LED照明产品的可靠性验证中，光衰是衡量光源寿命与品质的核心指标之一。正常情况下，LED光源在室温老化初期应保持稳定的光通量输出。然而，本次委托案例中，某批次LED灯在进行室温老化测试仅2小时后，即开始出现严重光衰，同时伴随LED光源灯珠变色现象。

客户要求查明导致该不良现象的根本原因，以判定责任归属并指导后续来料管控。广东省华南检测技术有限公司受理该委托，并启动了系统化的LED失效分析流程。

二、LED失效分析过程

2.1 外观检查

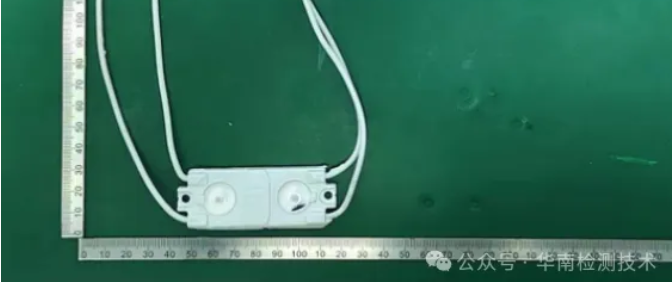

分析第一步对NG（不良）样品与OK（正常）样品进行宏观与显微外观对比。

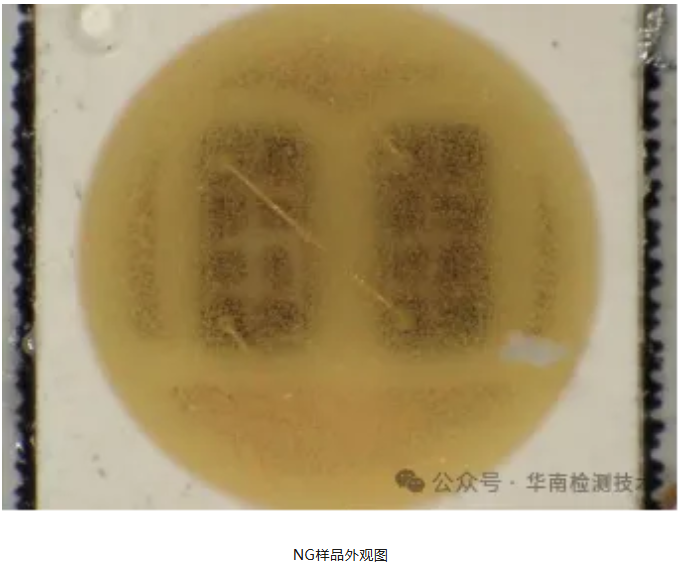

NG样品： 在显微镜下观察，灯珠整体颜色明显偏暗，表面呈现异常变色迹象，与正常光学外观存在显著差异。

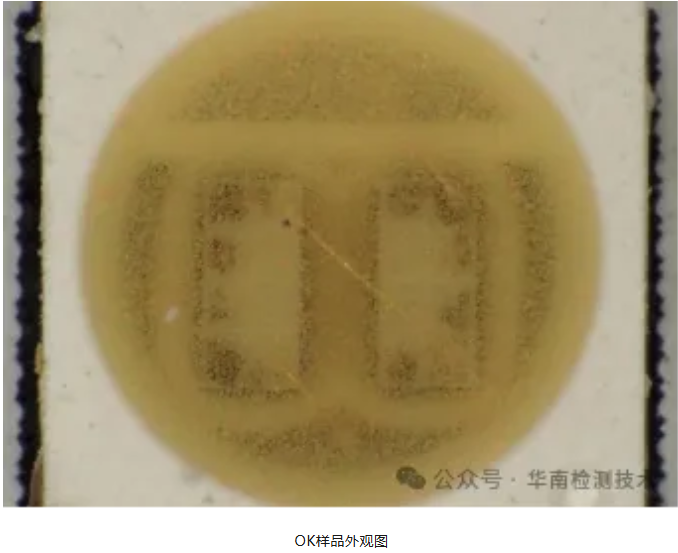

OK样品： 灯珠颜色正常，表面无变色、无污损，光学一致性良好。

初步判断： 变色现象并非简单的表面污染，而是灯珠内部或界面发生了化学/物理结构变化，需进一步通过开封手段观察内部状态。

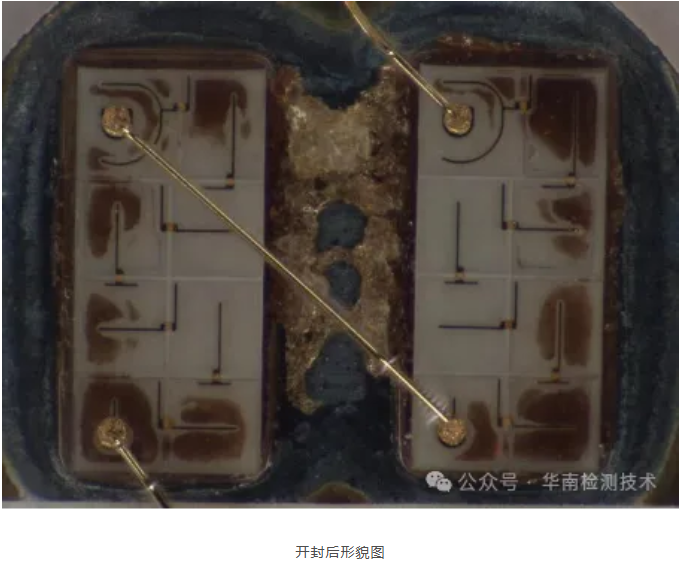

2.2 开封分析

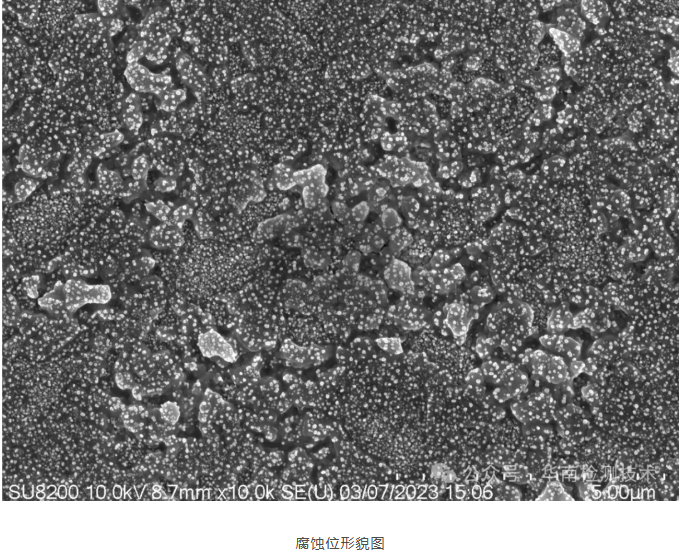

对NG样品进行精密开封处理，暴露LED芯片与支架的封装界面。重点观察腐蚀区域的微观形貌：

腐蚀位置表面呈现典型的颗粒状形貌；

颗粒沉积物密集分布于支架镀层表面，表明该区域发生了明显的腐蚀反应，腐蚀产物在界面处累积生长。

颗粒状形貌是金属腐蚀产物的常见特征，提示腐蚀可能涉及金属镀层与环境中活性物质的化学反应。

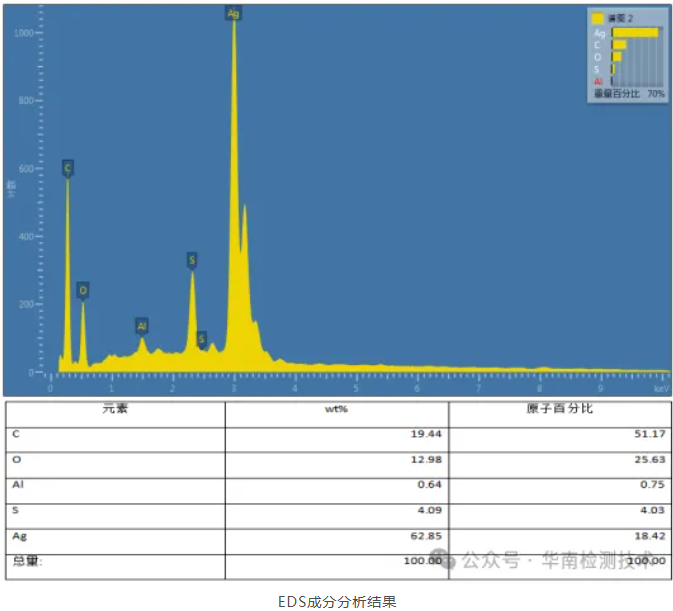

2.3 EDS成分分析

为进一步确定腐蚀产物的物质组成，对腐蚀位置进行能谱分析（EDS）。检测结果如下：

关键发现： 腐蚀位置同时富集了硫（S）与银（Ag）两种元素。在LED封装环境中，银镀层与硫元素的共存是判定硫化腐蚀的直接证据。

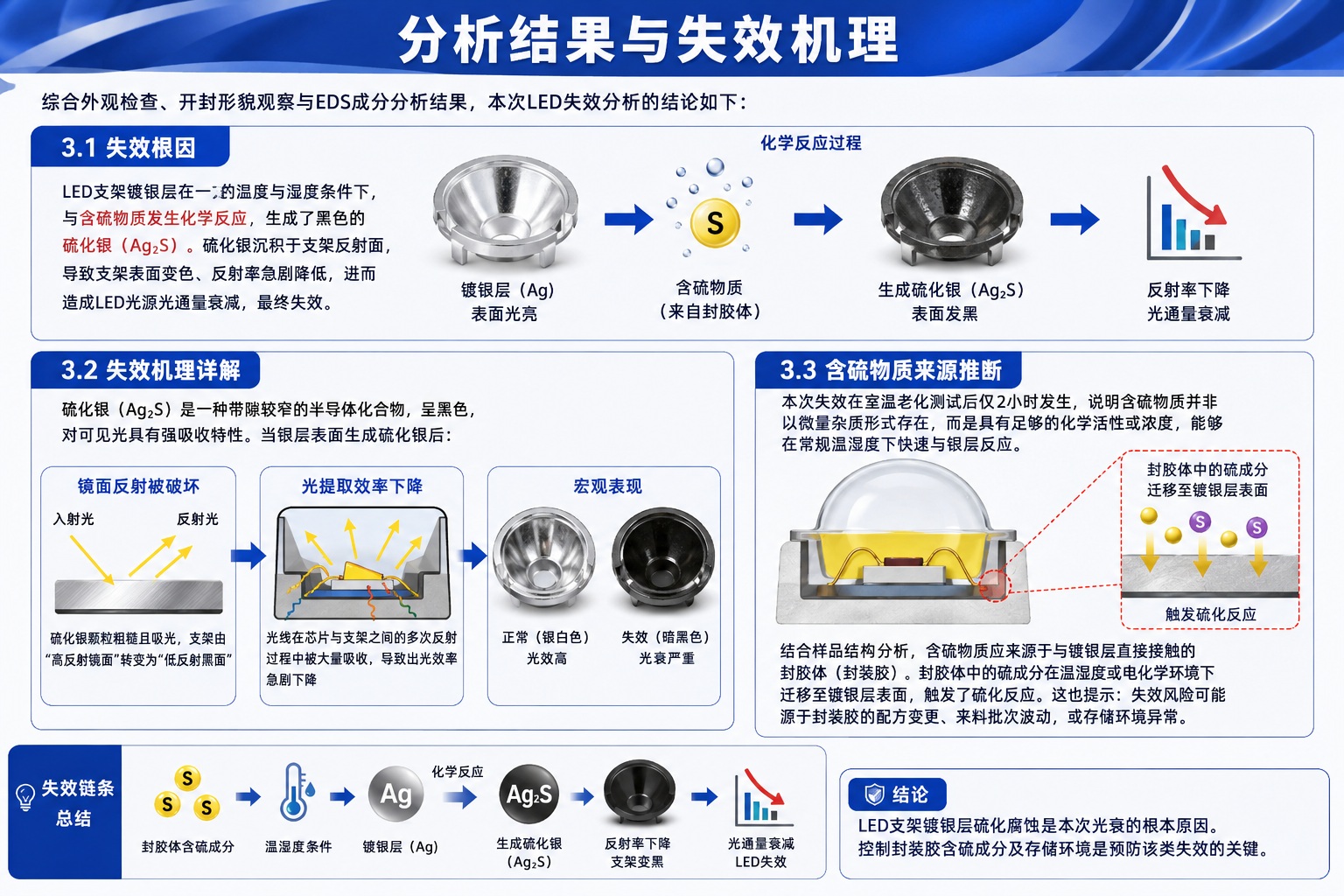

三、分析结果与失效机理

综合外观检查、开封形貌观察与EDS成分分析结果，本次LED失效分析的结论如下：

3.1 失效根因

LED支架镀银层在一定的温度与湿度条件下，与含硫物质发生化学反应，生成了黑色的硫化银（Ag₂S）。硫化银沉积于支架反射面，导致支架表面变色、反射率急剧降低，进而造成LED光源光通量衰减，最终失效。

3.2 失效机理详解

硫化银（Ag₂S）是一种带隙较窄的半导体化合物，呈黑色，对可见光具有强吸收特性。LED支架镀银层的核心功能之一是提供高反射率界面，将芯片发出的光线高效反射至出光面。当银层表面生成硫化银后：

镜面反射被破坏： 硫化银颗粒粗糙且吸光，支架由"高反射镜面"转变为"低反射黑面"；

光提取效率下降： 光线在芯片与支架之间的多次反射过程中被大量吸收，导致出光效率急剧下降；

宏观表现： 灯珠变色（由银白转为暗黑色）并伴随严重光衰。

3.3 含硫物质来源推断

值得注意的是，本次失效发生在室温老化测试后仅2小时，失效时间极短。这说明含硫物质并非以微量杂质形式存在，而是具有足够的化学活性或浓度，能够在常规温湿度下快速与银层反应。

结合样品结构分析，含硫物质应来源于与镀银层直接接触的封胶体（封装胶）。封胶体中的硫成分在温湿度或电化学环境下迁移至镀银层表面，触发了硫化反应。这也提示：失效风险可能源于封装胶的配方变更、来料批次波动，或存储环境异常。

四、对采购与品质管理的启示

对于LED灯具厂的采购与品质管理人员，该LED失效分析案例提供了以下可落地的品控启示：

4.1 来料检验增加硫化风险筛查

LED封装胶、支架等关键物料应纳入硫含量检测或硫化腐蚀风险评估，尤其在新供应商导入（NPI）阶段。建议在IQC环节增加镀银层硫化敏感性验证，提前拦截高风险批次。

4.2 设置加速老化验证关卡

室温老化2小时即失效，说明物料存在严重隐患。建议在来料检验或首件确认环节设置加速老化验证（如高温高湿老化），以缩短问题暴露周期，避免不良物料流入产线。

4.3 系统化失效分析定位问题层级

当出现异常光衰、变色或死灯时，建议采用"外观→开封→成分分析"的系统化分析路径。通过LED失效分析，可快速判定问题发生在物料层（如封装胶含硫）、工艺层（如封装污染）还是设计层（如散热不足），避免盲目换料或返工带来的成本浪费。

4.4 供应商审核维度扩展

在LED供应链审核中，建议将"封装材料无硫认证"或"硫化腐蚀测试报告"纳入供应商准入评分指标，从源头建立质量防火墙。

4.5 建立失效分析档案

对每一起LED失效案例建立完整的分析档案（含外观照片、开封图像、EDS数据、结论报告），不仅服务于当前批次追溯，更能为后续供应商质量谈判与索赔提供技术依据。

五、检测服务与联系方式

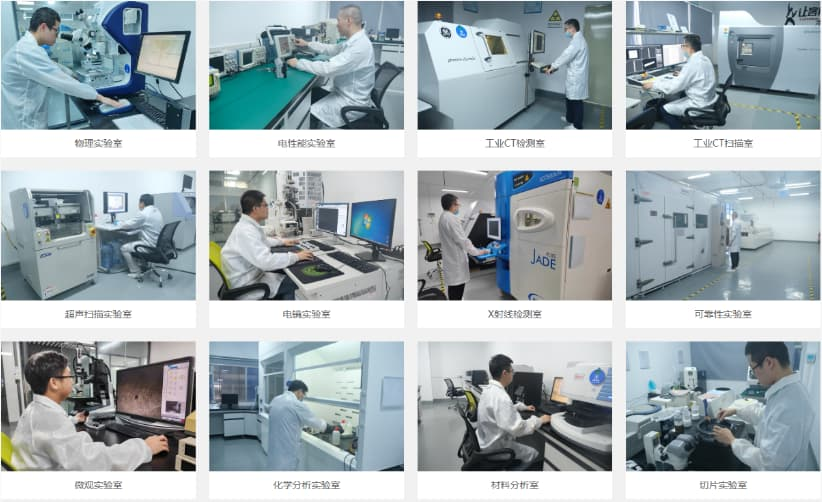

广东省华南检测技术有限公司专注于汽车电子、消费电子等领域的可靠性检测与失效分析服务。实验室基于材料科学工程与电子可靠性工程，打造"工业医院"服务模式，为客户提供从来料检验、失效分析到可靠性验证的一站式技术解决方案。

如您在产品研发、生产或来料检验中遇到LED光衰、变色、死灯等异常问题，欢迎联系华南检测获取专业的LED失效分析服务与定制化检测方案。
