引言：MLCC容量漂移，不一定是电容“坏了”

在硬件研发、品质客诉和采购来料验证中，MLCC失效分析是一类高频需求。尤其是0805、X7R等常用规格，一旦出现容量变小、容量漂移、直流偏压特性异常，很容易被直接判定为“电容坏了”或“来料不良”。

但真实情况往往更复杂。

本文基于广东省华南检测技术有限公司收到的一起MLCC容量漂移失效分析案例，完整还原从外观检查、CT检查、DC Bias曲线、CV测试、绝缘电阻、金相切片到内电极参数测量和EDS元素分析的过程。

文章会回答三个核心问题：

1、MLCC容量为什么会漂移？

2、失效分析一般做哪些项目？

3、什么情况下电容没坏，但CV曲线就是不满足要求？

如果你正在排查MLCC容量异常，或需要做MLCC失效分析，可搜索“广东省华南检测技术有限公司”访问官网获取检测方案。

一、案例背景：某电容容量漂移导致失效

客户送检一批MLCC样品，反映电容容量漂移导致失效，要求查找失效原因。样品共4组，编号为1号、2号、3号、4号。其中4号样品均为用过的产品，且有1PCS怀疑为混料。其余样品经光学显微镜检查，表面未见明显异常。

这个案例的典型性在于：外观无明显异常，CT也未发现明显缺陷，但CV测试结果出现显著差异。这类问题最容易在研发和品质之间产生分歧——研发认为电容性能不达标，品质怀疑来料批次不一致，采购则担心供应商工艺波动。

因此，系统的MLCC失效分析不能只看单一项目，而要把电性能测试、物理切片和元素分析结合起来。

二、分析过程：从外观到元素，逐步锁定差异

2.1 外观检查：未见明显异常

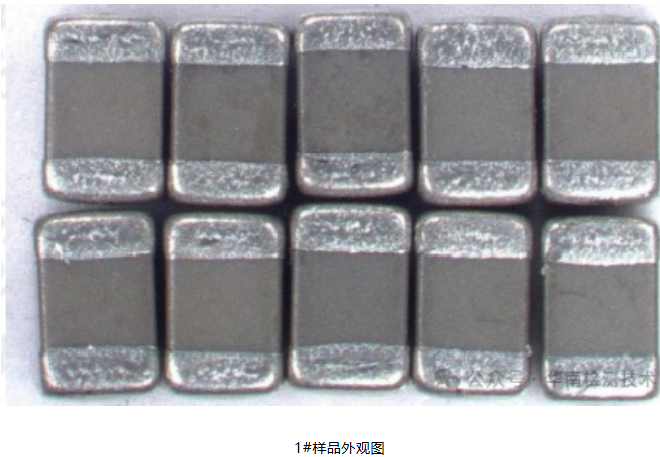

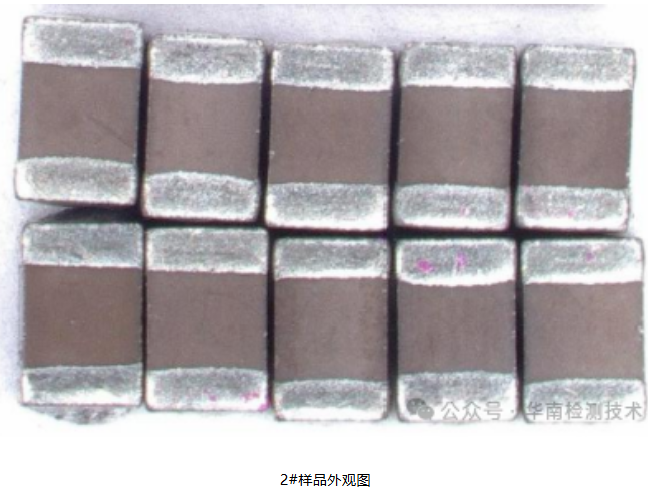

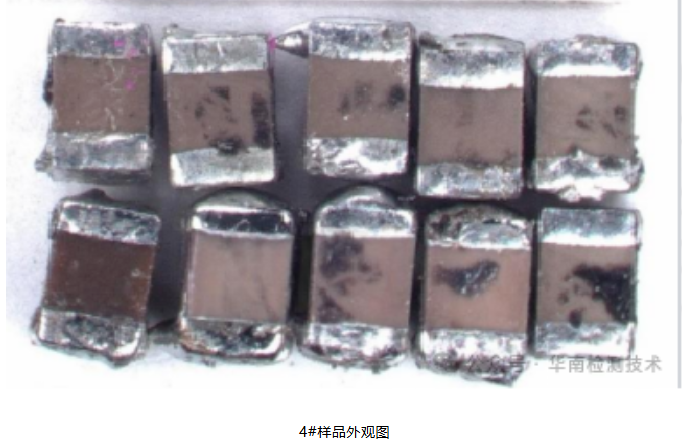

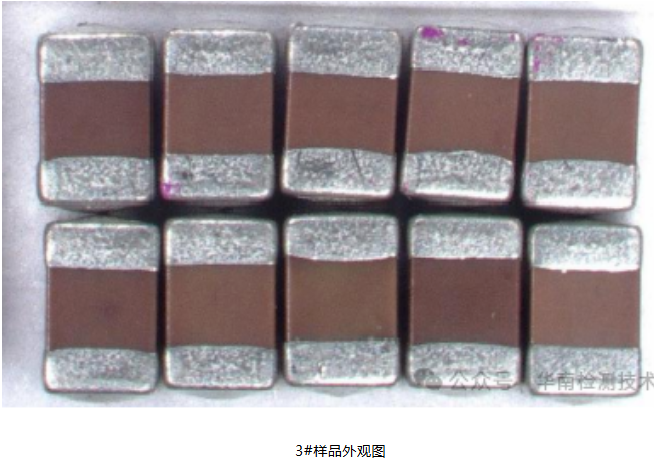

对1号、2号、3号、4号样品进行外观检查。4号样品为使用过的产品，其中1PCS怀疑为混料。其他样品在光学显微镜下检查，表面未见明显异常。

说明： 外观检查是MLCC失效分析的第一步，但外观正常不代表电性能正常。很多容量漂移问题必须通过后续电测和切片才能定位。

2.2 CT检查：未发现明显缺陷

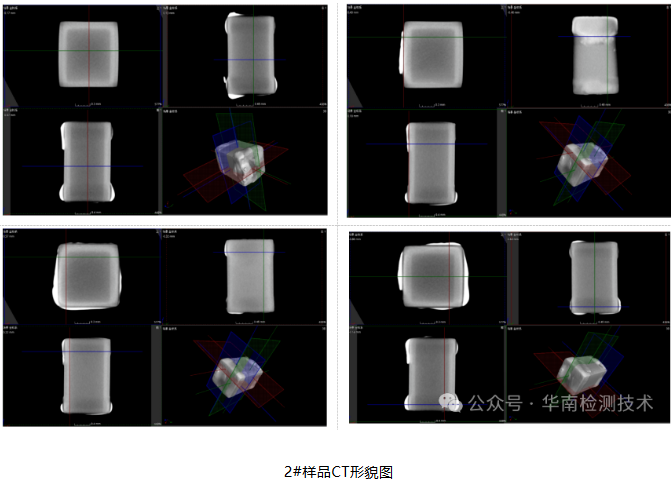

对2号样品进行CT形貌检查。CT结果未发现明显缺陷。

说明： CT可以非破坏性观察内部结构，如分层、空洞、裂纹等。本案例CT未见明显缺陷，说明问题可能不在宏观结构，而更偏向材料工艺或内电极结构差异。

2.3 DC Bias与CV测试：容量差异的关键证据

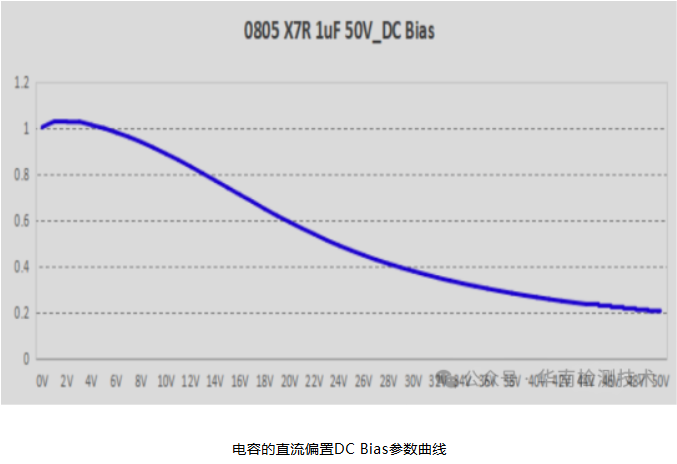

客户提供了正常电容的直流偏置DC Bias参数曲线。正常电容在30V情况下，电容值减少量约60%。也就是说，1uF电容在30V下实测值大约在0.4uF。而故障电容的实测值在0.28~0.32uF范围。

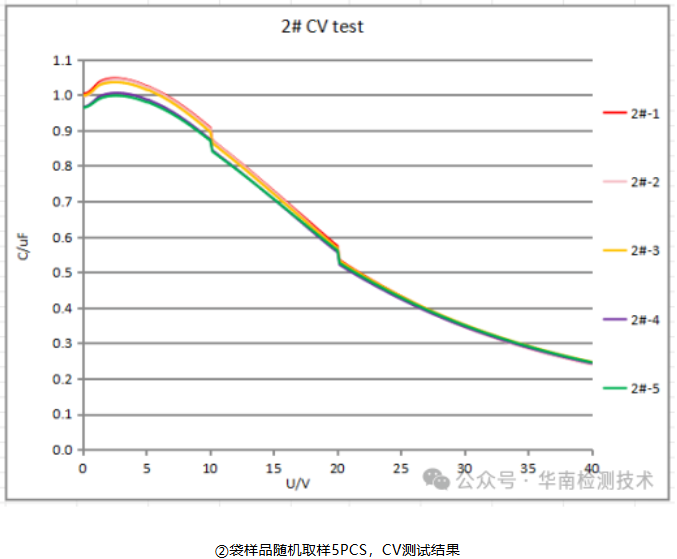

随后，对各组样品随机取样5PCS进行CV测试：

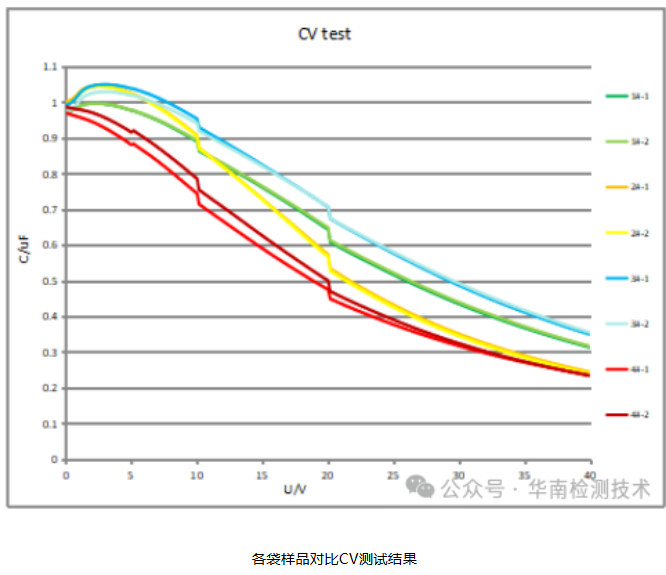

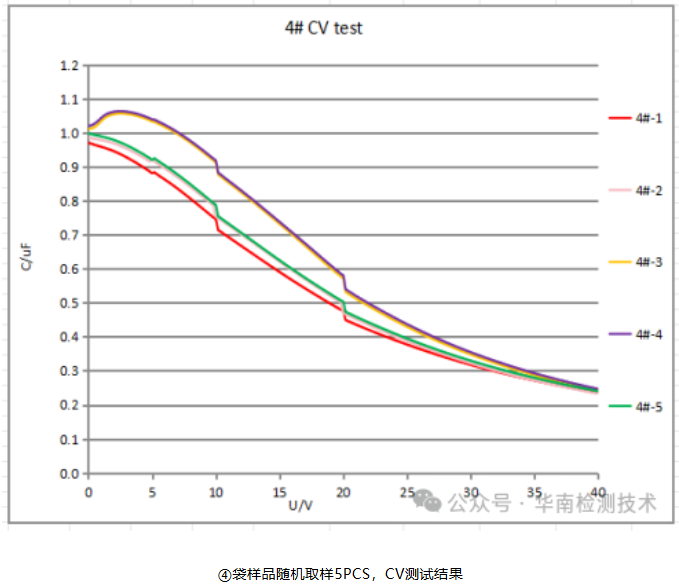

说明： CV测试结果显示各组电容CV存在差异。②袋和④袋在30V偏压下的容量明显低于①袋和③袋，且不满足客户提供的正常曲线。这说明容量漂移与直流偏压特性直接相关。

如果你也遇到类似CV曲线不达标、MLCC容量变小的问题，可搜索“广东省华南检测技术有限公司”访问官网，了解MLCC失效分析检测项目。

2.4 绝缘电阻测试：均无漏电

用泰克370A测试30V偏压下电容的绝缘电阻，测得稳定后的阻值均大于500MΩ。各组样品均无漏电。

（单位：MΩ）

说明： 绝缘电阻正常，排除了漏电、击穿等典型失效模式。这意味着问题不是电容“坏了”，而更可能是不同厂家工艺差异导致CV曲线不同。

2.5 金相切片检查：内电极断点差异明显

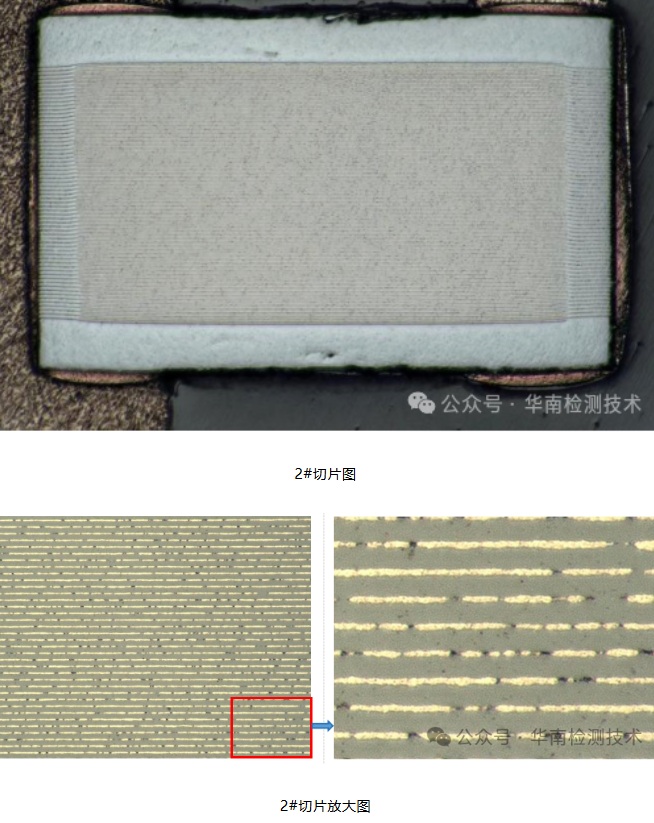

对4组样品进行金相切片检查，在电子显微镜下观察切片后的样品形貌：

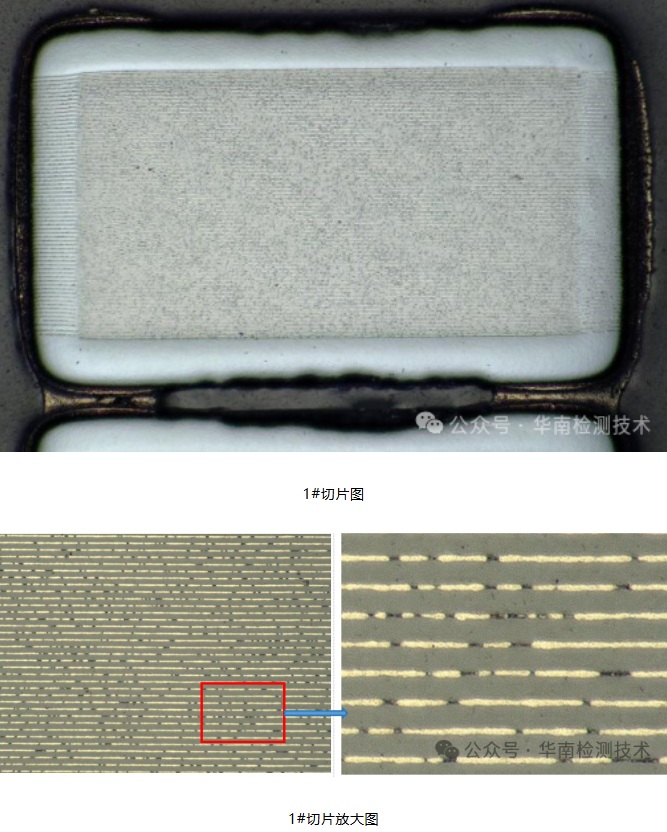

1号：内电极涂层厚度不均，且有较多黑色断点。

2号：内电极涂层厚度不均，且有较多黑色断点。

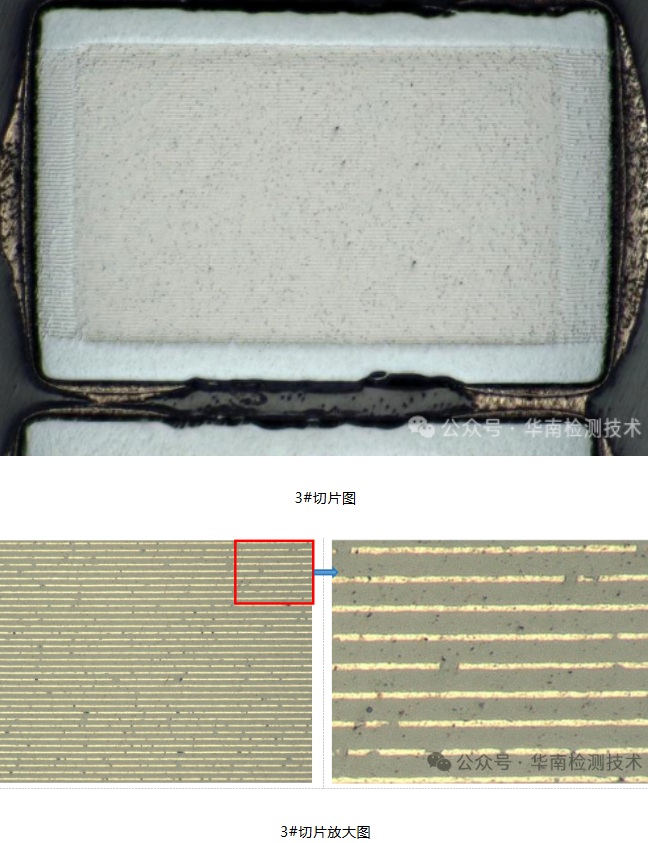

3号：内电极涂层厚度均匀，有断点但黑色断点少。

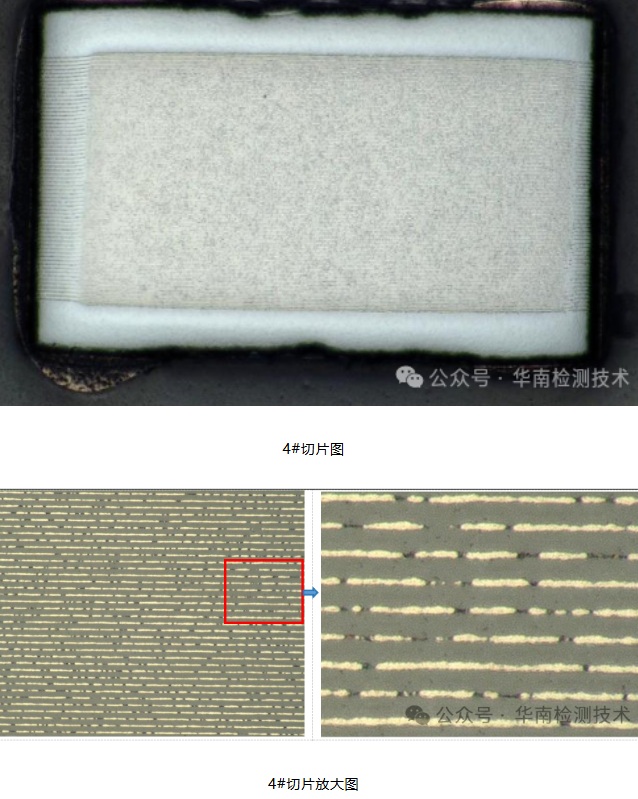

4号：内电极涂层厚度不均，且黑色断点很多。

说明： 金相切片是MLCC失效分析中非常关键的一步。它可以直观看到内电极涂层是否均匀、是否存在断点、介质层是否异常。本案例中，CV不满足的②袋和④袋，在内电极形貌上也表现出更明显的涂层不均和黑色断点。

2.6 内电极参数测量：长宽厚、介质间距、层数各不同

对1号、2号、3号、4号样品进行内电极参数测量，结果如下：

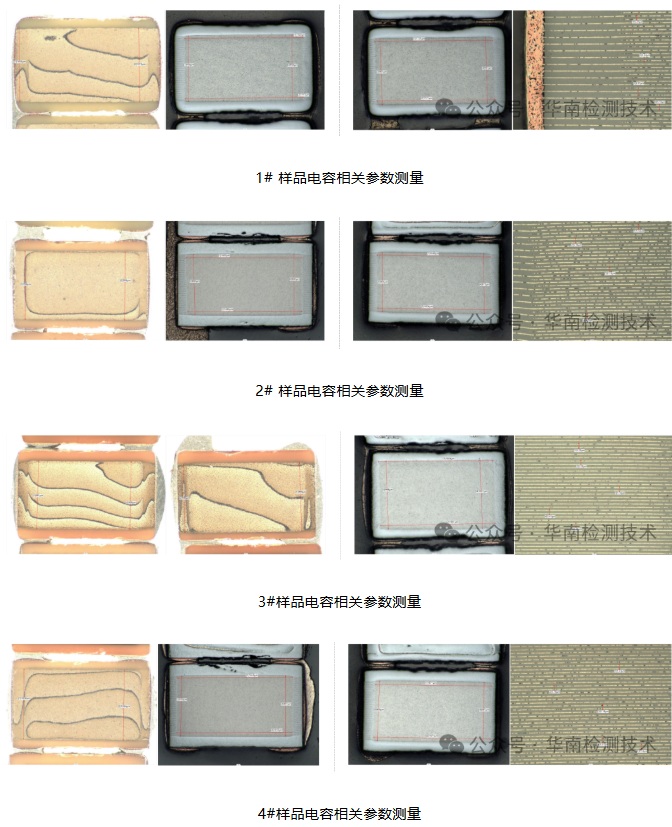

说明： 金相切片光学显微镜检查显示各组样品未见明显装配异常，但内电极的长宽厚、介质间距和电极层数各不相同。1号样品电极长宽值最大，但介质间距也最大；3号样品电极层数最多，总电极厚度值最大。

这些结构差异会直接影响电容的容量表现和直流偏压特性。也就是说，同样标称1uF的MLCC，不同厂家、不同批次的内电极设计不同，CV曲线就可能不同。

2.7 EDS元素分析：主元素一致，少量Al为抛磨残留

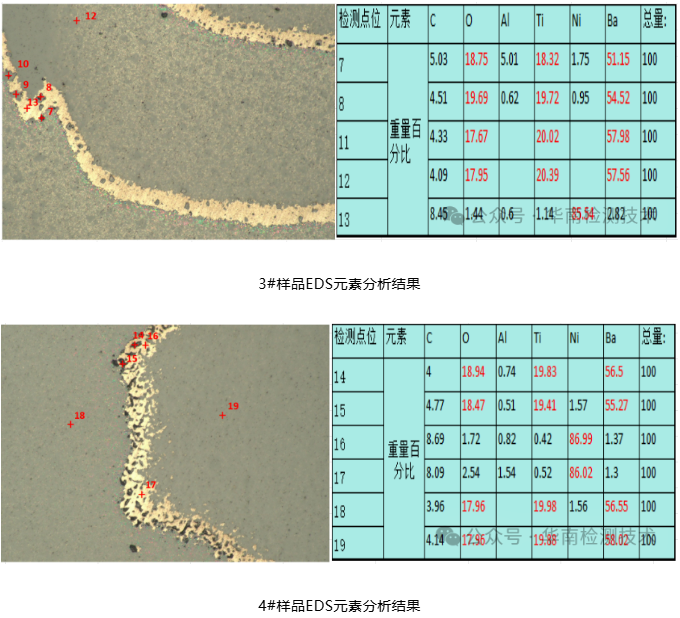

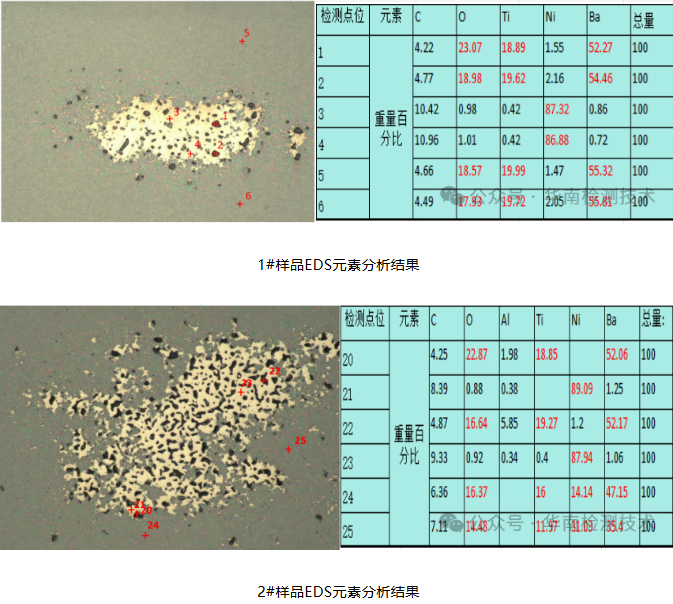

对样品进行EDS元素分析，结果显示1号、2号、3号、4号样品元素均为Ba、Ti、O、Ni。空洞中的少量Al元素疑为少量抛磨剂氧化铝残留。

说明： EDS用于判断材料成分是否异常。本案例中主元素一致，未发现明显材料替代或污染。少量Al为制样残留，不影响结论。

三、结论：电容厂家工艺不同导致CV曲线差异

通过CV测试结果和切片分析测量结果，断定为电容厂家工艺不同导致CV曲线出现差异。

这个结论非常关键。它意味着：

1、电容不一定“坏了”；

2、绝缘电阻正常，无漏电；

3、CT无明显缺陷；

4、但内电极结构、涂层均匀性、断点数量存在差异；

5、最终表现为CV曲线不满足客户要求。

对于研发来说，这意味着选型时不能只看标称容量，还要看直流偏压特性。

对于品质来说，这意味着来料验证要关注CV曲线和批次一致性。

对于采购来说，这意味着alternate物料评估不能只对比规格书，还要做实际CV测试和失效分析。

如果你正在处理类似的MLCC容量漂移、MLCC容量变小问题，可搜索“广东省华南检测技术有限公司”访问官网，获取MLCC失效分析服务。
