电容失效分析：30V直流下容量衰减70%的MLCC镍瘤与热应力裂纹案例

本例电容失效分析的结论为：MLCC容量衰减并非外观损伤或组装缺陷所致，而是产品本身质量问题——电容内部电极层存在镍瘤，镍瘤萌生的热应力裂纹贯穿介质层，裂纹通道内出现碳化痕迹，导致有效电极面积下降、容量在30V直流下衰减超过70%。

案例背景：某电容在30V直流电压工作条件下，电容值衰减超过70%，客户委托分析失效原因。广东省华南检测技术有限公司按"非破坏到破坏、外部到内部"的顺序，依次完成外观检查、CT扫描、C-V曲线测试、切片检查与SEM/EDS成分分析，并与同批次正常品（2#样品）对照，最终定位根因。

一、电容容量衰减70%是什么原因？

这是很多工程师在电容失效分析中最关心的问题。容量衰减的常见方向包括：介质老化、过压/过温损伤、焊接热冲击裂纹、来料内部缺陷（镍瘤、分层、孔洞）等。本案的排查路径证明：外观无异常、CT无缺陷，并不能排除内部结构性失效——真正的根因藏在电极层内部。

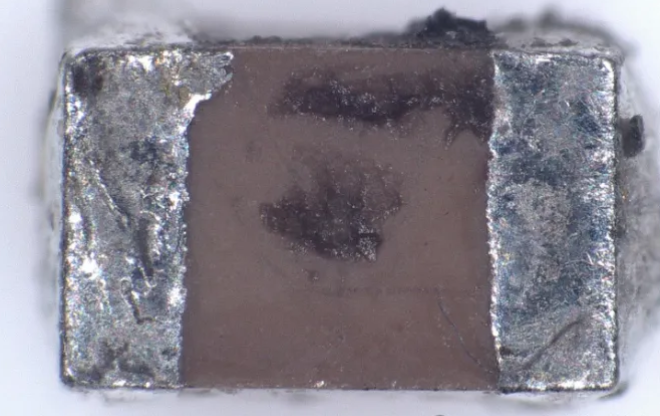

外观检查：光学显微镜下观察样品表面。本案样品端电极与瓷体表面未见明显异常。

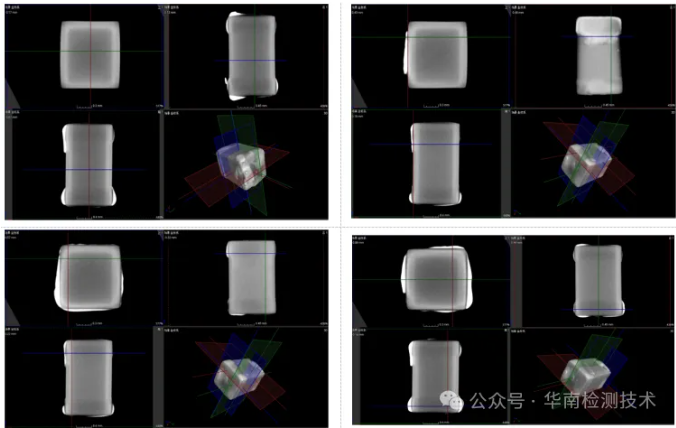

CT扫描：无损检查内部结构。本案未发现明显缺陷——注意，这正说明后续切片是必要的。

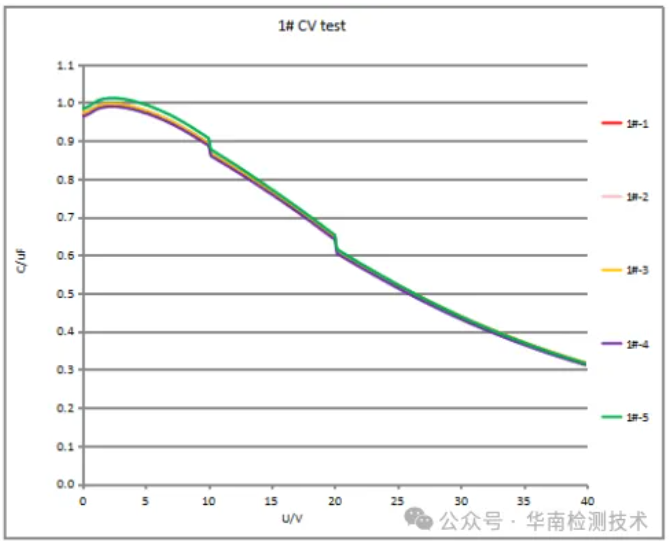

C-V曲线测试：1#样品施加30V偏压时，容量降至0.43~0.44µF；C-V曲线整体呈持续下降趋势，与"容量衰减超70%"的失效现象吻合。

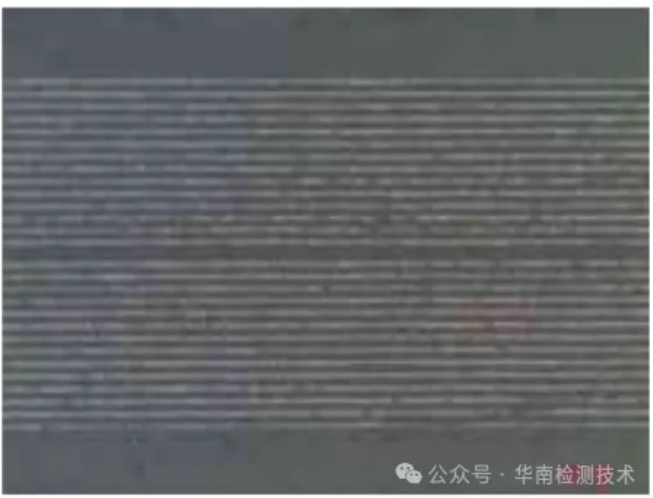

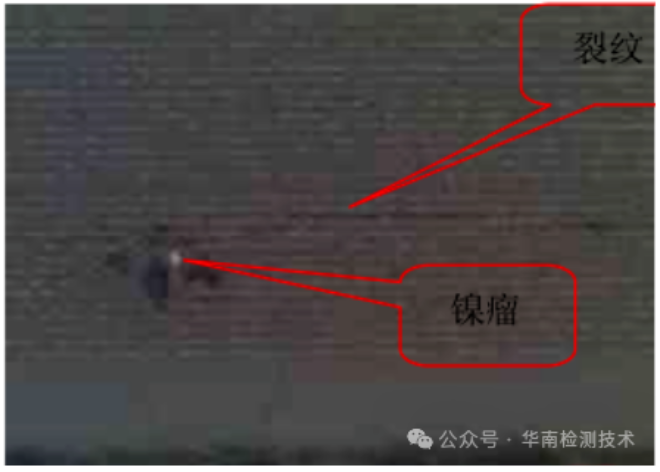

切片检查：1#样品内部发现镍瘤及热应力裂纹；2#样品未见异常。

SEM形貌观察：1#样品内部电极层不连续，裂纹自镍瘤周围向外延伸；2#样品电极层连续、介质层致密。

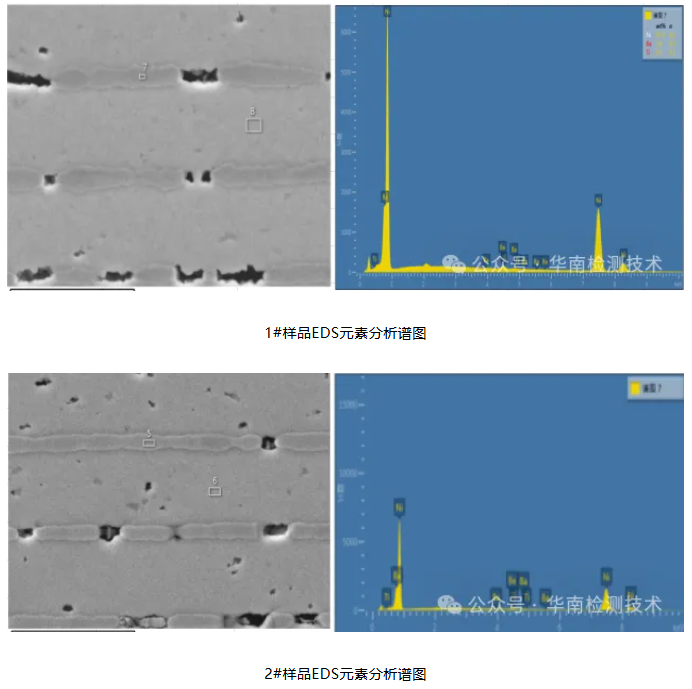

EDS成分分析：确认异常区域成分特征，并在1#样品裂纹通道内发现明显碳化痕迹。

三、结论

失效原因：电容本身质量问题。内部镍瘤的存在，使热应力裂纹的萌生产生了可能；裂纹发展导致电容性能异常。

改善建议：对MLCC每批来料进行抽检切片分析，确认内部结构是否存在来料不良。

四、检测方法与关键发现对照

检测项目	方法	1#失效品	2#对照品
外观检查	光学显微镜	未见明显异常	未见明显异常
CT扫描	工业CT无损成像	未发现明显缺陷	未发现明显缺陷
C-V测试	偏压-容量扫描	C@30V=0.43~0.44µF，持续下降	正常
切片检查	金相切片+显微观察	镍瘤、热应力裂纹	未见异常
SEM观察	剖面形貌	电极层不连续，裂纹自镍瘤延伸	电极层连续、介质致密
EDS分析	微区成分	裂纹通道内碳化痕迹	未见异常

切片与SEM/EDS证据链完整且相互印证：镍瘤导致局部电极层不连续，镍瘤周围多条裂纹向外延伸，属热应力裂纹；裂纹通道内发现明显碳化痕迹，报告判定其直接导致电容性能异常。同批次的2#样品电极层连续、陶瓷介质致密、无孔洞无镍瘤，性能良好——同一排查流程、两种结果，排除了测试方法本身引入误判的可能。

外观和CT"双无异常"≠内部无缺陷。对于高容量、高压MLCC，建议：

每批来料抽检做切片分析（DPA），观察镍瘤、裂纹、分层、孔洞；

关键应用批次叠加C-V偏压特性测试，捕捉"小信号容量正常、偏压下容量跳水"的隐性失效；

来料不良判据应写入IQC检验规范，而非仅依赖供应商出厂报告。

Q1：外观和CT都正常，为什么还是判定电容失效？

因为镍瘤和热应力裂纹位于内部电极层，尺寸低于CT分辨能力、且无表面开口。本案例正是通过切片+SEM才发现镍瘤与裂纹。

Q2：30V直流下容量衰减70%以上，说明什么？

说明有效电极面积或介质完整性已严重受损。本案C-V测试显示1#样品在30V偏压下容量降至0.43~0.44µF，结合切片发现的裂纹与碳化痕迹，指向内部结构性损伤。

Q3：镍瘤为什么会导致热应力裂纹？

镍瘤使局部电极不连续、结构应力集中，成为裂纹萌生源。本案裂纹自镍瘤周围向外延伸，属于典型的热应力裂纹形貌。

Q4：电容失效分析一般要做哪些项目？

常规路径为：外观检查→CT扫描→C-V/I-V特性测试→切片→SEM/EDS。具体项目应按失效现象（容量衰减、短路、开路、漏电流偏大）组合设计。

Q5：来料如何预防此类问题？

对MLCC每批来料抽检切片分析，观察内部是否存在镍瘤、裂纹、孔洞、分层等不良；关键批次增加偏压特性测试。
