一、什么是电子元件可焊性测试？

电子元件可焊性测试，是针对电阻、电容、连接器、IC 引脚、线束端子、贴片元器件等电子零部件，开展定性 + 定量润湿性能评估的核心可靠性检测项目。

在 SMT 贴片、波峰焊、手工焊生产工序中，元件引脚镀层氧化、镀层厚度不足、仓储受潮污染，都会引发不润湿、虚焊、缩锡、焊点脱落等批量不良。可焊性测试可提前筛查物料焊接缺陷，从来料端规避产线返工、整机失效风险，是消费电子、汽车电子、新能源、航天电子来料质检、DPA 破坏性物理分析的必做项目。

简单来说，可焊性本质是金属表面被熔融焊料均匀铺展润湿的能力，良好润湿性是形成高强度、高可靠焊点的基础。即便外观暂时焊上，可焊性差的元件长期经温循、振动后极易出现断路故障，通过标准化测试可提前预判物料长期焊接稳定性。

二、电子元件可焊性差的常见诱因

1、元件表面氧化污染

元器件长期仓储、运输受潮，引脚、端子表面生成氧化膜；生产、周转时指纹油脂、粉尘残留，隔绝熔融焊料与基材接触，直接造成拒锡、局部不润湿。

2、表面镀层工艺缺陷

镀锡、锡铋、镍钯金镀层厚度不足、镀层不均匀、存在针孔、退镀层，高温焊接时镀层快速溶解，失去润湿载体。

3、仓储与环境管控不当

无防潮包装、温湿度超标存放，锡层加速氧化；物料存放超保质期，常规锡镀层建议 12 个月内使用，逾期必须复测可焊性。

4、焊接材料匹配失衡

助焊剂活性不足、焊料合金选型错误，无铅焊料润湿性本身弱于有铅体系，温度、浸锡时长控制不当会放大润湿不良问题。

三、主流电子元件可焊性测试方法详解

（一）润湿天平法（沾锡天平试验，定量检测）

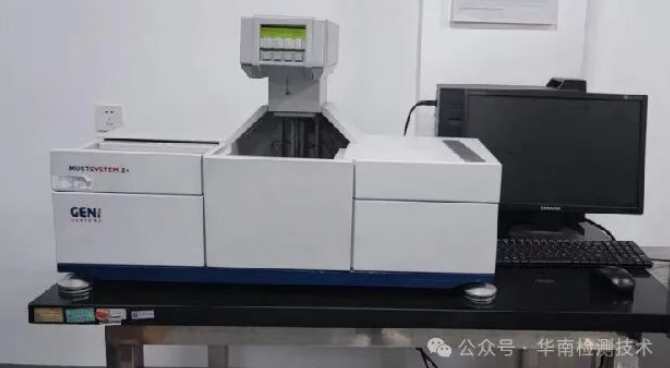

润湿天平法是行业公认重复性、数据精度最高的定量检测方案，可输出完整润湿力 - 时间曲线，精准判定润湿速度、最大润湿力、平衡润湿力，适用于贴片元件、IC 引脚、线束端子、连接器引脚全品类元器件。

1. 测试原理

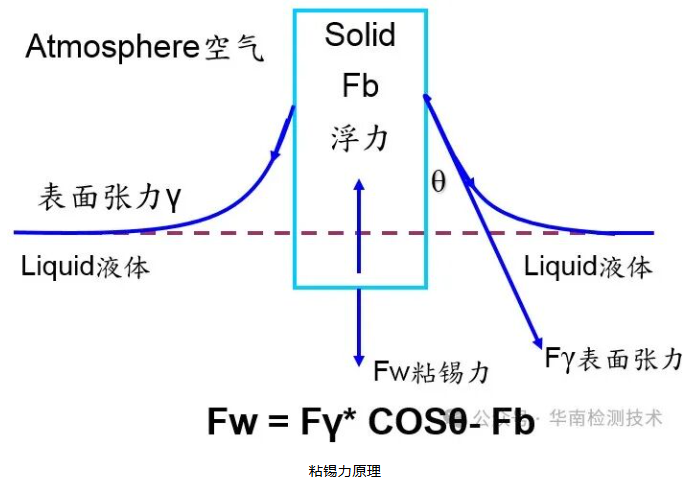

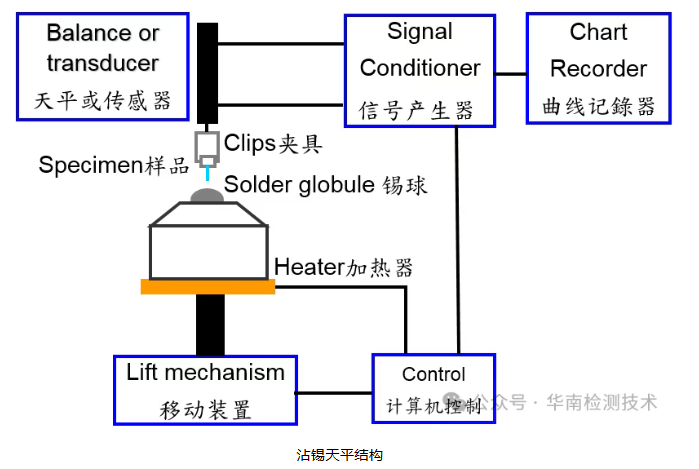

将样品悬挂于高精度测力天平，锡槽匀速抬升使元件浸入熔融焊料；浸入过程同时产生向下浮力、向上润湿拉力，仪器实时记录力值变化生成标准润湿曲线，通过曲线数据量化判断可焊性优劣。

完整曲线分为 10 个阶段：锡槽靠近样品、液面接触引脚、浸入产生浮力、熔融焊料沿引脚爬升、润湿力逐步提升、达到标准润湿平衡、润湿力峰值、锡槽下降拔离样品、残留锡层增重，整套数据可完整还原焊接润湿全过程。

2. 标准化测试流程

样品预处理：按标准做蒸汽老化（1h/8h 梯度老化，模拟长期仓储氧化），去除表面油污杂质；

均匀涂刷标准助焊剂，自然沥干多余助焊剂；

固定样品于天平夹具，校准设备零点；

刮除锡炉表面氧化浮渣，控制焊料温度：有铅 245±5℃，无铅 255±5℃；

以 1-5mm/s 匀速浸入样品，标准浸锡停留 5s，大件高温元器件延长至 10s；

设备自动采集润湿曲线，工程师结合标准阈值判定合格与否。

3. 适用标准

IEC 60068-2-69：贴片电子元件润湿天平测试专用标准

J-STD-002D：线材、端子、连接器、分立元器件通用标准

GB/T 2423.32、GB/T 2423.28 国内电工电子产品环境试验国标

JIS-Z3198-4、MIL-STD-202G 日系、军工检测标准

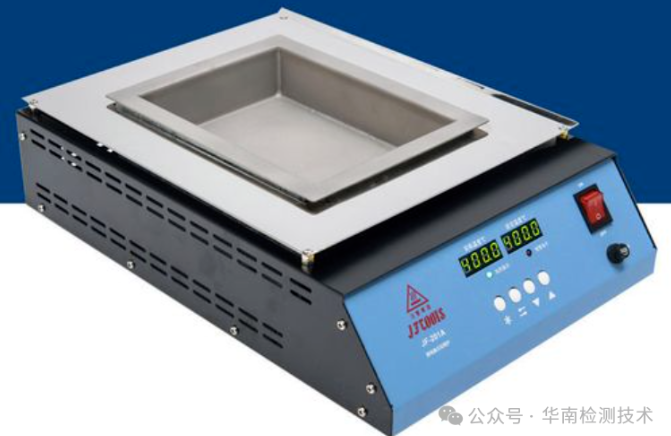

（二）锡炉浸锡法（目视定性快速筛查）

锡炉法属于直观定性检测，适合大批量来料快速抽检，依靠显微镜目视判定焊料覆盖率，操作便捷、检测周期短，多用于来料初步筛查、PCB 配套元件同步验证。

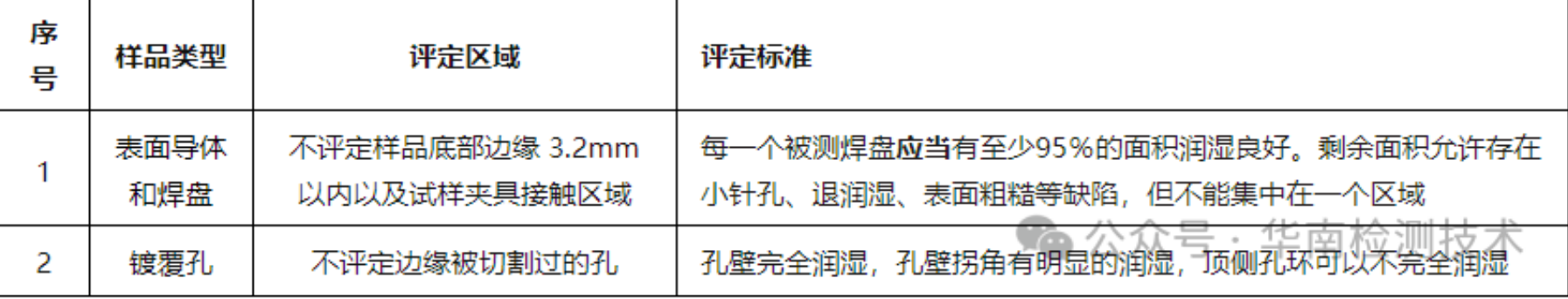

测试判定标准

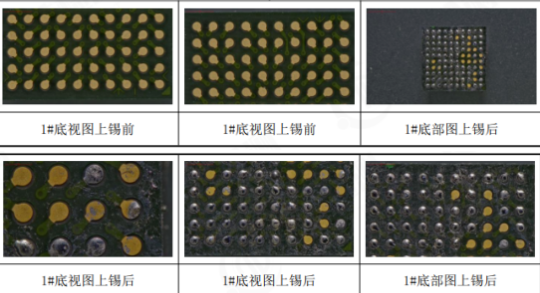

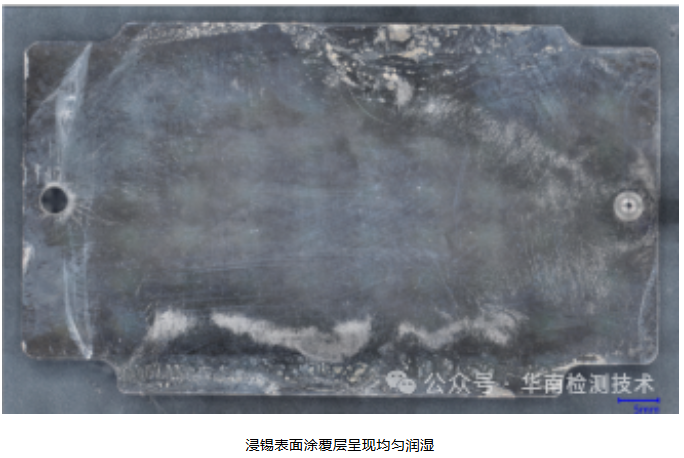

元件浸锡后，焊接区域焊料均匀铺展，润湿覆盖率≥95% 为合格；仅允许微小分散针孔，无大面积不润湿、露基材、缩锡、退润湿缺陷。

适用场景

电阻电容贴片元件、插针端子、金属接线片来料批量质检，同步验证元件搭配 PCB 焊盘的整体焊接适配性。

（三）配套预处理：蒸汽老化试验

大部分工业、汽车、军工产品测试前需做蒸汽老化预处理，模拟长期仓储氧化环境，区分三类产品要求：

1 类产品：无蒸汽老化要求；

2 类非锡镀层元件：1h±5min 蒸汽老化；

3 类锡 / 锡铅镀层元器件：8h±15min 蒸汽老化；

老化完成 72 小时内完成可焊性测试，全程避免手部触碰样品造成二次污染。

四、电子元件可焊性测试覆盖产品范围

1、分立元件：电阻、电容、电感、二极管、三极管引脚；

2、贴片元器件：01005/0201 微型贴片、QFP、BGA 封装器件端子；

3、连接器件：线束、接线端子、插针、连接器金属弹片；

4、金属基材：镀铜、镀锡、镍钯金、沉金元件焊端；

5、焊接耗材：焊锡膏、助焊剂、各类有铅 / 无铅焊料润湿性验证；

6、军工 / 汽车电子元器件：DPA 破坏性物理分析配套可焊性检测。

五、执行可焊性测试的行业价值

1、来料品质管控

元器件进厂前批量抽检，提前剔除可焊性不良物料，杜绝产线批量虚焊、返工，降低人工、物料损耗成本；

2、物料仓储验证

检测库存超期、受潮元器件氧化程度，判断物料是否可继续上线，避免库存积压报废；

3、镀层工艺优化

对比不同镀层厚度、表面处理工艺的润湿曲线，筛选稳定可靠的电镀 / 化学镀工艺方案；

4、工艺方案匹配

验证无铅 / 有铅焊料、不同活性助焊剂与元件的适配性，优化回流焊、波峰焊温度曲线；

5、产品合规与售后举证

汽车、军工、航天产品需完整检测报告满足客户准入、DPA 验收、质量纠纷溯源需求，CMA/CNAS 资质报告具备法律效力。

六、广东省华南检测｜专业电子元件可焊性测试服务

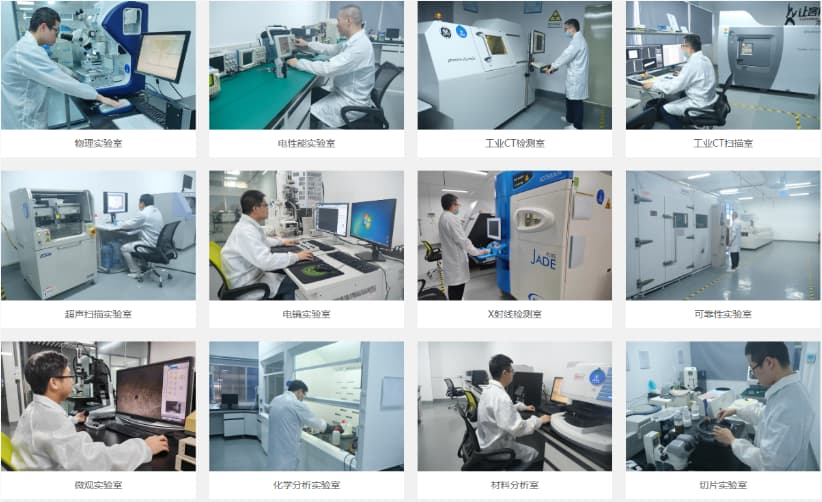

广东省华南检测技术有限公司坐落于东莞大岭山远景科技园，毗邻松山湖高新产业园，拥有 CNAS 认可专业电子可靠性实验室，全套进口润湿天平、恒温锡炉、蒸汽老化箱、金相显微镜检测设备，专注电子行业可焊性、失效分析、可靠性验证服务。

我们的检测优势

1、全标准覆盖

严格按照 IPC、IEC、国标、国军标执行检测，可同步出具 J-STD-002、IEC60068-2-69、GB2423 系列合规报告，适配消费电子、汽车电子、新能源、航空航天、半导体全行业客户标准；

2、双检测方案并行

定量润湿天平曲线分析 + 定性锡炉浸锡目视检测结合，兼顾精准数据与快速筛查，可根据客户产品等级匹配测试方案；

3、全流程配套预处理

内置蒸汽老化试验箱，可完成 1h/8h 梯度老化预处理，完整模拟仓储氧化工况，检测结果贴合真实生产场景；

4、经验丰富电子检测工程师团队

针对润湿曲线、浸锡不良现象做根源分析，同步提供镀层优化、仓储管控、焊接工艺调整整改建议，不止出具报告，更提供工艺解决方案；

5、多行业服务经验

长期服务半导体、通讯设备、汽车电控、动力电池、医疗器械、军工科研单位，承接元器件来料抽检、新品工艺验证、批量失效溯源、DPA 配套检测业务；

6、权威资质报告

实验室具备 CMA、CNAS 资质，检测报告可用于客户工厂审核、产品送检、质量纠纷举证、国内外项目验收。

检测服务流程

客户寄送样品→工程师确认测试标准与预处理要求→实验室开展蒸汽老化 / 润湿天平 / 锡炉测试→采集润湿曲线、显微镜外观记录→出具带资质盖章检测报告 + 不良分析建议，常规检测 3-5 个工作日完成，加急单可优先安排。

七、结语

电子元件可焊性是电子产品焊接可靠性第一道关卡，依靠肉眼抽检无法识别隐性润湿缺陷，只有通过标准化仪器定量测试，才能精准把控物料品质。

广东省华南检测技术有限公司依托完善设备、成熟检测体系、全行业标准执行能力，为各大电子制造企业提供一站式电子元件可焊性测试、PCB 可焊性检测、元器件失效分析综合技术服务，从源头规避焊接不良，保障整机长期使用可靠性。
