导语： 在材料科学、半导体、金属加工和失效分析领域，显微分析是揭示材料微观世界的"眼睛"。作为华南地区专业的第三方检测机构，广东省华南检测技术有限公司深耕材料表征领域多年，本文将系统梳理 SEM（扫描电镜）、TEM（透射电镜）、ESEM（环境扫描电镜）、EDS（能谱分析）和 EBSD（电子背散射衍射）五大核心技术的原理、区别与应用场景，帮助工程师和研究人员快速选对检测方法。

一、SEM 与 ESEM：表面形貌的"高清相机"

1.1 SEM 扫描电镜看什么？

扫描电子显微镜（Scanning Electron Microscope, SEM）是材料分析中使用最广泛的仪器之一。广东省华南检测技术有限公司配备多台场发射扫描电镜，可为客户提供高分辨率的表面形貌观察服务。

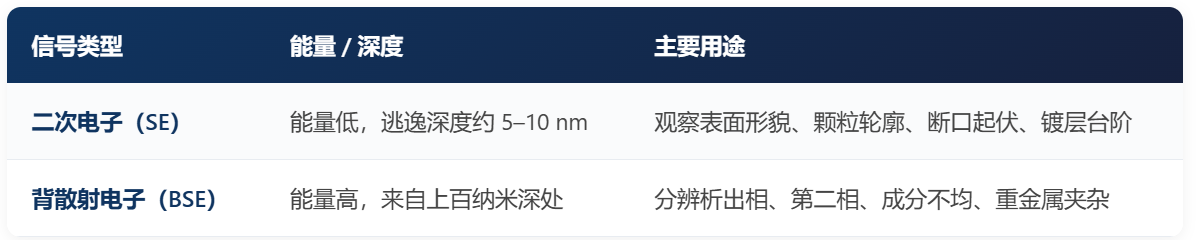

当电子束打到样品表面时，会激发出多种信号，各自从不同深度逃逸出来：

关键要点： 二次电子像对表面起伏敏感，给出清晰的形貌衬度；背散射电子数量随原子序数增大而增多，重元素区域更亮，因此背散射像能快速圈出成分差异区域。

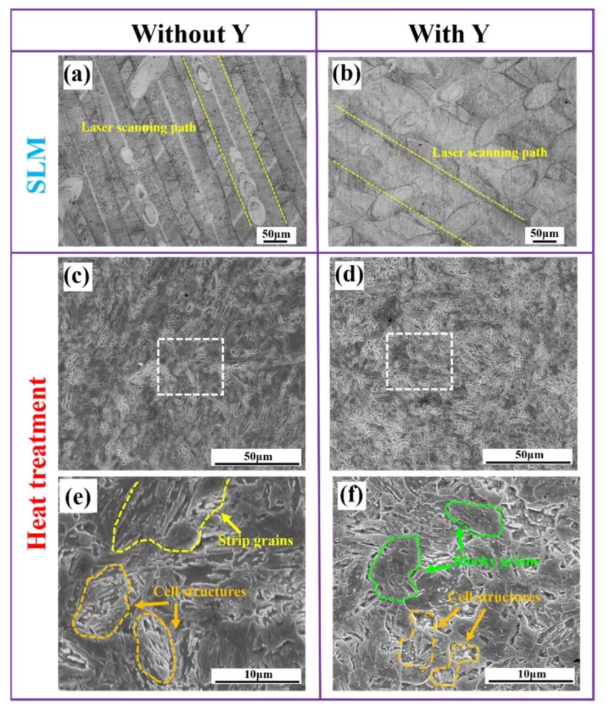

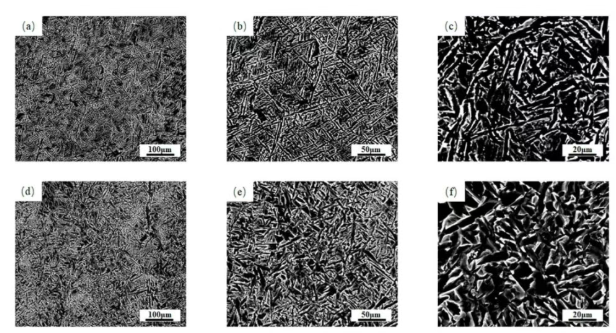

SEM 的放大倍数从几十倍到几十万倍，覆盖从毫米到纳米的形貌尺度。在华南检测技术的实验室中，通过调节束斑、束流和工作距离，同一台电镜即可实现从宏观组织到微观针状组织的逐级展开观察。

1.2 ESEM 环境扫描电镜：特殊样品的"救星"

常规 SEM 要求高真空、干燥、导电的样品环境，绝缘样品需要喷金或喷碳处理。而环境扫描电镜（ESEM）通过在样品室通入水汽或气体，利用低真空中和表面电荷，可以直接观察：

含水样品

不导电样品

未镀膜样品

华南检测技术提醒：ESEM 虽然拓展了样品适用范围，但分辨率和信噪比低于高真空模式，需要根据样品特性权衡选择。

1.3 相互作用体积如何限制分辨率？

电子束射入样品后不会停在一点，而是在一个梨形的相互作用体积里散开。体积随束能升高、随原子序数降低而增大：

二次电子来自体积顶端浅层，出射区域小，横向分辨率高

特征 X 射线（EDS 信号）从整个梨形体积发出，出射范围大

因此，相同束斑下，形貌像能分辨到纳米级，而元素分布图常只到微米级。低电压成像是华南检测技术工程师常用的技巧，可有效压低相互作用体积、突出表面细节。

二、TEM 透射电镜：内部结构的"X光机"

如果说 SEM 是观察样品表面的"相机"，那么透射电子显微镜（Transmission Electron Microscope, TEM）就是透视样品内部的"X光机"。

2.1 TEM 能看到什么？

透射电镜让电子束穿过样品，因此样品需要减薄到几十纳米以下。电子穿透后携带的是样品内部的结构信息，与 SEM 二次电子的表面形貌完全不同。

在 TEM 明场像中：

位错、析出相、晶界因散射和吸收差异呈现深浅衬度

样品越薄，衬度越依赖厚度和取向

双束条件下，位错线呈现清晰的黑白衬度

2.2 电子衍射（SAED）：晶体结构的"指纹"

在明场像上选一小块区域做选区电子衍射（SAED），得到的斑点或环记录该区域的晶体结构和取向：

单晶 → 规则斑点

多晶 → 同心环

非晶 → 弥散晕

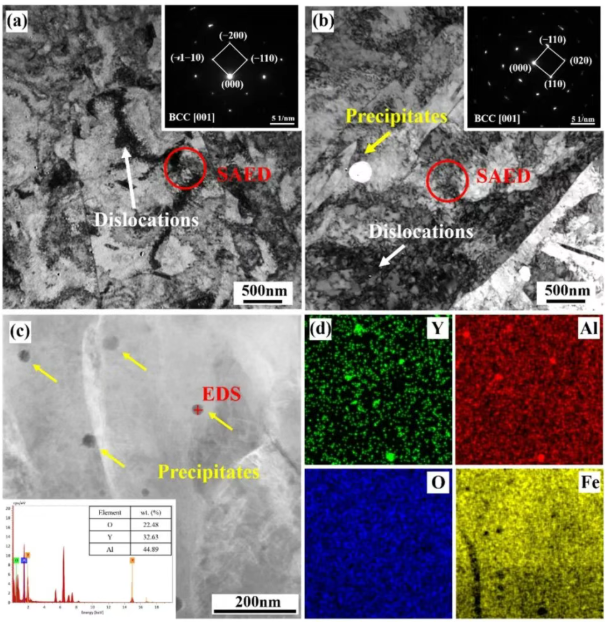

华南检测技术在增材制造不锈钢的检测案例中，通过 TEM 配合 SAED 衍射花样，成功定出纳米析出相的物相，并结合能谱分析确定其成分。

2.3 HRTEM：原子级分辨的"终极武器"

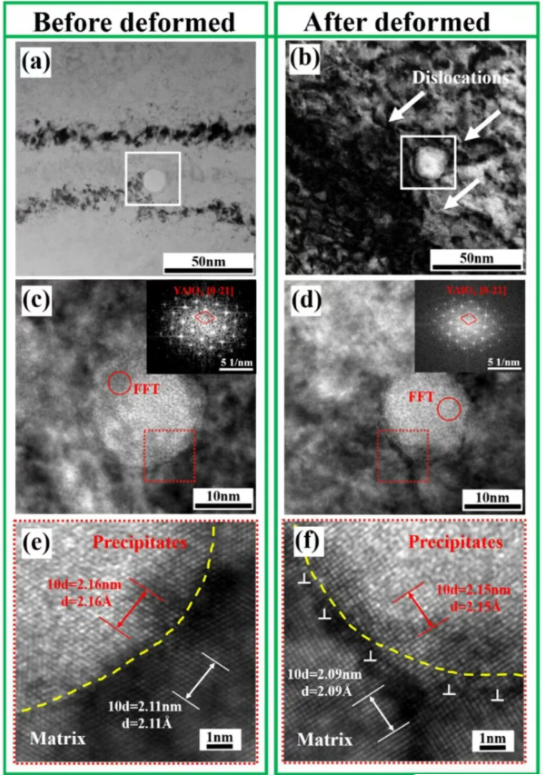

当分辨率进一步提高时，高分辨透射电镜（HRTEM）能把晶面排列成像成一条条晶格条纹，条纹间距对应晶面间距。通过测量条纹间距，可计算出析出相和基体的晶面间距（例如约 0.216 nm 和 0.211 nm 的两套条纹）。

此外，对条纹做快速傅里叶变换（FFT），能得到类似衍射的花样，反过来标定晶面和取向；变形前后对比同一颗析出相，条纹间距的细微变化对应晶格应变。

华南检测技术提示： TEM 的短板是样品制备繁琐、观察范围小，只代表薄区里很局部的一小块。但它能配合能谱和电子能量损失谱（EELS），在同一薄区做成分和价态分析，这是 SEM 无法替代的优势。

三、EDS 能谱分析：元素成分的"化验单"

能量色散 X 射线光谱（EDS, Energy Dispersive Spectroscopy）通常与 SEM 或 TEM 联用，是微区成分分析的标配工具。

3.1 EDS 原理

电子束轰击样品时，与原子内层电子发生非弹性碰撞，内层电子被击出，原子处于激发态。外层电子跃迁填补内层空穴时，释放特征 X 射线。不同元素的特征 X 射线波长（能量）唯一，因此通过探测特征 X 射线即可：

定性分析：确定样品中含有哪些元素

定量分析：计算各元素的相对含量

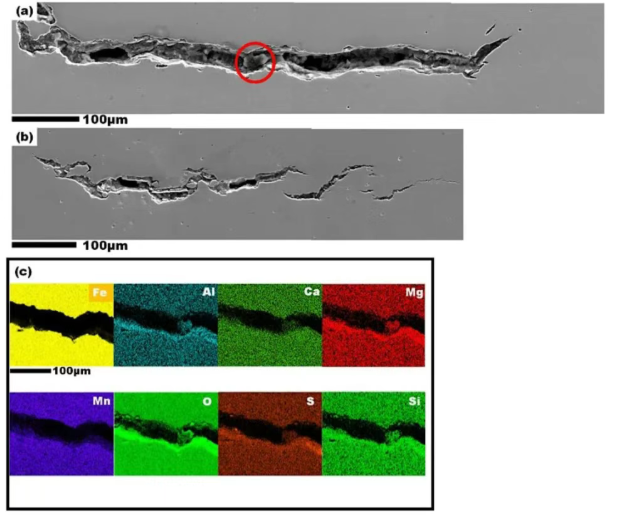

元素分布 Mapping：显示特定元素在样品表面的分布情况

3.2 EDS 的应用与局限

在广东省华南检测技术有限公司的日常检测中，EDS 广泛应用于：

半导体器件的微区成分分析

金属夹杂物和污染物的快速鉴定

镀层和涂层的截面成分分布

材料失效分析中的腐蚀产物识别

需要注意的局限：

对轻元素（如 Li、Be、B）检测灵敏度有限

空间分辨率受限于相互作用体积，通常在微米级

定量分析需要标样校正，结果多为半定量

四、EBSD 电子背散射衍射：晶体取向的"指南针"

电子背散射衍射（EBSD, Electron Backscatter Diffraction）是安装在 SEM 上的晶体学分析附件，被誉为" SEM 上的 TEM"。

4.1 EBSD 原理与功能

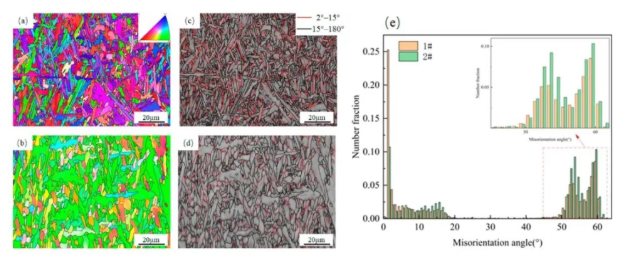

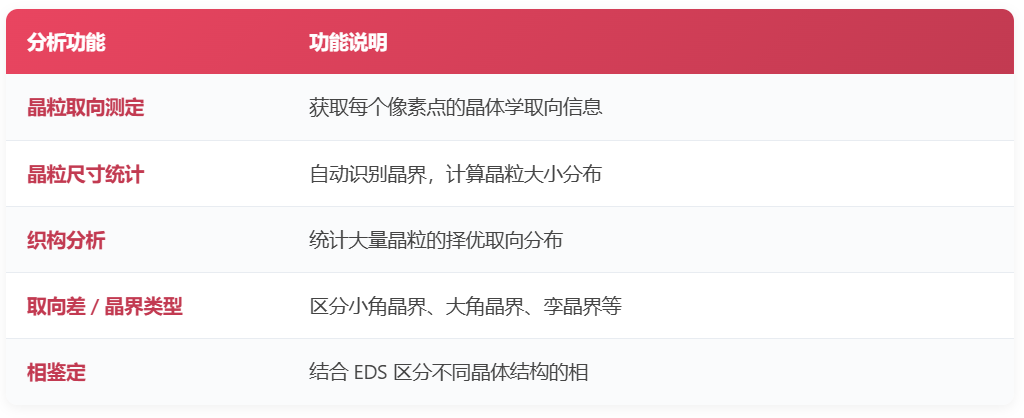

当倾斜 70° 左右的样品被电子束轰击时，背散射电子在离开样品前发生布拉格衍射，形成菊池带（Kikuchi Bands）花样。通过自动识别菊池带，EBSD 可以实现：

4.2 EBSD 的样品要求与典型应用

华南检测技术强调：EBSD 对样品制备要求极高，表面必须高度抛光（通常需要电解抛光或离子抛光），否则表面损伤层会掩盖真实的菊池花样。

EBSD 的典型应用领域包括：

金属材料：轧制织构、退火再结晶、相变取向关系

半导体：硅片晶向判定、外延层质量评估

增材制造：熔池边界晶粒取向、柱状晶/等轴晶转变

地质矿物：矿物相鉴定、变形历史重建

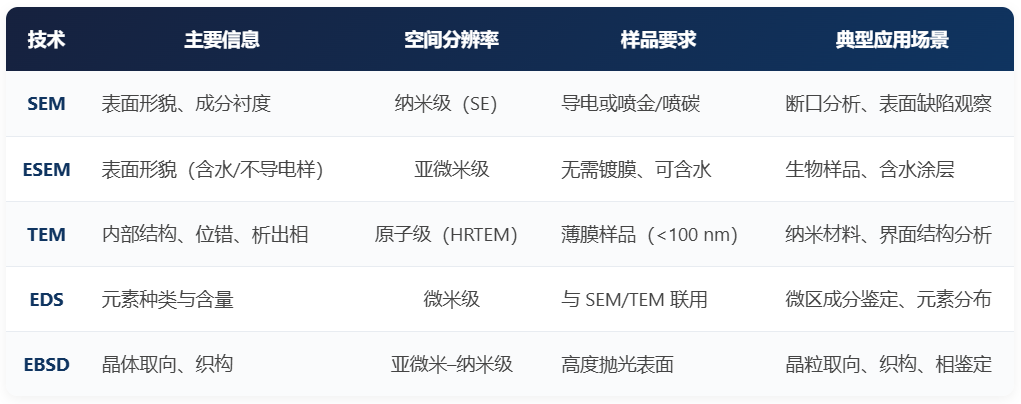

五、五大技术对比：如何选择？

六、华南检测技术：您身边的材料表征专家

广东省华南检测技术有限公司坐落于华南地区，拥有完善的显微分析平台，配备先进的 SEM、TEM、EDS、EBSD 等仪器设备，检测团队具备丰富的材料表征和失效分析经验。

我们可为以下行业提供专业检测服务：

半导体与电子：芯片截面分析、封装缺陷检测、PCB 失效分析

金属材料：金相组织观察、断口分析、夹杂物评级、腐蚀分析

增材制造：3D 打印件孔隙率分析、熔池形貌、晶粒取向

新能源材料：锂电池电极材料形貌与成分分析

涂层与镀层：膜厚测量、截面结构、结合力评估

结语

SEM 看表面，TEM 看内部，ESEM 看特殊样品，EDS 看成分，EBSD 看取向——五大技术各有所长，互为补充。在实际材料分析中，往往需要多种技术联用，才能获得完整的微观结构信息。
