在消费电子领域，产品迭代速度越来越快，PCB板向着高密度、细间距、多层化的方向持续演进。一颗BGA焊球的内部空洞、一条微不可见的裂纹，都可能在量产阶段或终端使用中引发灾难性失效。对于质量工程师而言，PCB板切片分析（Cross-section Analysis） 是穿透表象、直抵焊点内部结构的核心验证手段。

本文将从检测目的、关键项目、标准流程及成本维度，系统梳理质量工程师在实际工作中比较关注的切片分析要点。

一、什么是PCB板切片分析？

PCB板切片分析是一种通过物理切割、树脂镶嵌、研磨抛光后，利用金相显微镜或扫描电子显微镜（SEM）观察PCB及PCBA截面微观结构的破坏性检测方法。

它能够清晰呈现焊点内部的IMC层（金属间化合物）生长状态、空洞分布、镀层厚度、通孔铜壁完整性等关键指标，是判断焊接工艺是否达标、追溯失效根因的"金标准"。对于消费电子类产品，切片分析常被用于首件确认（FAI）、来料检验（IQC）以及客诉失效分析场景。

二、关于PCB板切片分析，质量工程师必须关注的四大检测项目

1. IMC层检测：清晰看到焊接质量

IMC层（Intermetallic Compound，金属间化合物）是焊料与金属焊盘在高温焊接过程中形成的界面层，其厚度与形貌直接决定焊点的机械强度和长期可靠性。

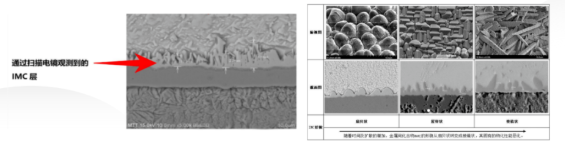

根据PCB切片分析标准（如IPC-TM-650 2.1.1、IPC-A-600、IPC-A-610），IMC层厚度通常需控制在1~3μm范围内。过薄（<1μm）易导致冷焊、虚焊；过厚（>5μm）则会使焊点脆化，在热循环中萌生微裂纹。通过切片分析配合SEM观察，可准确测量IMC层厚度并评估其均匀性，为回流焊温度曲线优化提供数据支撑。

2. BGA焊点切片分析：看清空洞与虚焊的直接手段

BGA封装因其高密度特性，焊点缺陷无法通过肉眼或AOI直接识别，BGA焊点切片分析成为质量工程师的必选项。

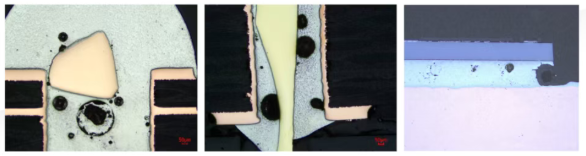

切片可暴露焊球内部的空洞（Void）、枕头效应（HIP）、桥接及裂纹。依据IPC-A-610及IPC-7095标准，消费电子（Class 2）BGA焊点空洞率通常要求≤25%，汽车电子等高可靠场景（Class 3）则严控至≤10%。切片分析不仅能定量统计空洞面积占比，还能判断空洞位置——位于焊盘界面的空洞比焊球中心空洞对可靠性的危害大3~5倍，这一点是X-Ray检测难以区分的。

3. 通孔、盲孔与埋孔质量验证

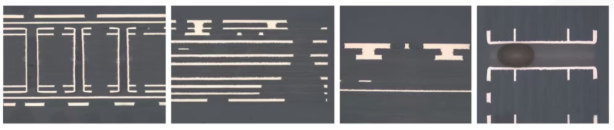

在HDI高密度互连板中，通孔（Through-hole）、盲孔（Blind via）和埋孔（Buried via）承担着层间电气互连的关键作用。切片分析可验证孔壁镀铜完整性、镀层厚度、有无空洞或断裂，避免因镀层缺陷导致信号传输中断或阻抗不匹配。对于消费电子中常见的任意层互连（Any Layer HDI）板，切片是确认激光钻孔对准度和填孔质量的可靠手段。

4. 焊点微观缺陷全面排查

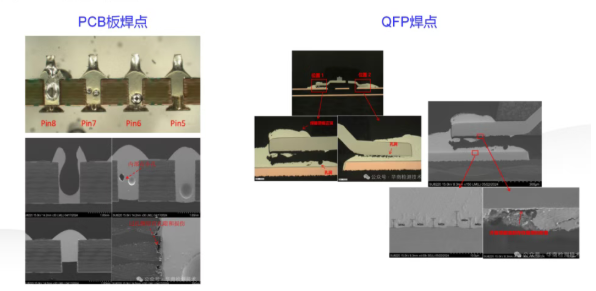

通过高倍金相显微镜或SEM，切片分析可识别以下典型缺陷：

裂纹：热应力或机械应力导致的焊点开裂

虚焊/假焊：焊料与焊盘未形成有效冶金结合

桥接：相邻焊点间异常连接

镀层异常：金层、镍层厚度不均或剥离

三、PCB板切片分析的标准流程

规范的流程是确保数据可复现的前提，广东省华南检测技术有限公司执行的切片分析流程如下：

1. 定位与取样

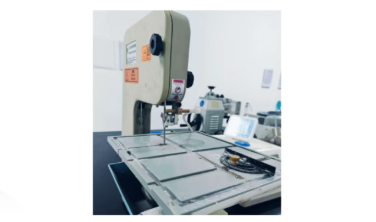

根据失效现象或检测需求确定切割位置，切割时保留异常区域周围至少2mm，避免人为损伤目标截面。

2. 灌胶镶嵌

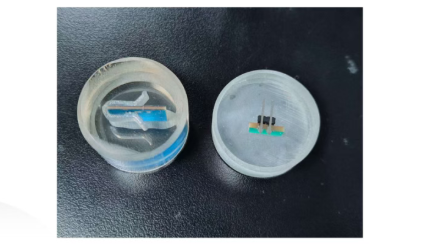

使用环氧树脂配合压力型冷镶嵌机包埋样品，确保研磨过程中结构稳定，防止边缘塌边。

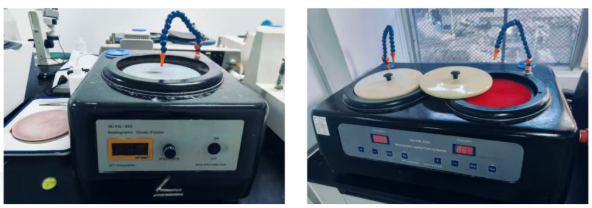

3. 研磨与抛光

采用自动金相磨抛机逐级研磨（由粗到细砂纸），抛光去除划痕，必要时使用微蚀液（如硝酸酒精）增强组织对比度。

4. 显微观察与分析

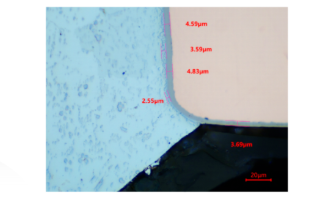

金相显微镜（OM）：初步观察截面形貌，测量空洞率、镀层厚度等

扫描电子显微镜（SEM）：高倍观察焊点形貌，配合EDS能谱仪进行元素成分分析，精准定位失效机理

四、PCB切片分析多少钱？价格透明的价值

质量工程师在申请检测预算时，比较常问的问题就是：PCB切片分析多少钱？

切片分析的报价通常受以下因素影响：

样品复杂度：单面板、多层板、BGA/QFN等高密度封板的制样难度不同

检测深度：纯金相观察 vs SEM+EDS成分分析，后者成本更高

加急需求：常规周期 vs 24小时加急服务

报告类型：内部工艺改进用 vs 第三方CMA/CNAS资质报告

作为深耕消费电子检测领域的第三方机构，华南检测技术坚持价格透明、性价比高的定价策略，针对常规PCB板切片分析提供标准化套餐报价，避免隐性收费，帮助质量工程师精准把控检测预算。具体报价可通过官网获取详细方案。

五、如何选择靠谱的PCB失效分析检测机构？

当内部实验室不具备切片制样能力，或需要出具第三方权威报告时，选择一家专业的PCB失效分析检测机构至关重要。质量工程师可从以下维度评估：

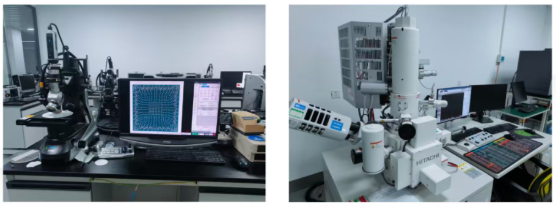

广东省华南检测技术作为广东省专业第三方检测机构，在PCB板切片分析领域配备了日立扫描电镜等高端分析设备，检测流程严格遵循IPC-TM-650、IPC-A-610等行业标准，可为消费电子客户提供从制样、观察到失效根因分析的一站式服务。

结语

在消费电子可靠性要求日益严苛的今天，PCB板切片分析早已不是"出了问题才做"的补救手段，而是贯穿设计验证、工艺导入、量产监控全周期的预防性质量工具。无论是BGA焊点切片分析中的空洞定量，还是PCB切片分析标准下的IMC层评估，高质量的数据输出都依赖于专业的制样能力与先进的检测设备。
