二极管短路失效分析:7步锁定"银枝生长"真凶
二极管短路失效分析:7步锁定"银枝生长"真凶
——某车规 ASIC 保护二极管短路失效案例实录
您遇到过这种情况吗:产线上一个二极管功能测试不过,拆下来重新焊回去,它竟然又"好"了——可放回整车测试,故障又再次出现。
这不是玄学,而是典型的间歇性失效。最近,某汽车客户就向我们送检了这样一颗"神奇"的二极管:一颗总线与地之间的 ASIC 芯片保护二极管,功能测试异常,解焊后电路功能测试恢复正常。客户需要弄清楚:它到底是焊点问题、电路问题,还是器件本身已经"病"了?

广东省华南检测技术有限公司接样后,通过一套标准化的二极管短路失效分析流程,仅用 7 步就锁定了真凶——银枝生长导致的芯片内部短路。完整过程如下,建议品质、SQE 和采购同行收藏参考。

一、什么是银枝生长?先搞懂"凶手"的作案手法
在讲案例前,先解释一个关键词。银枝生长(又称银离子迁移、电化学迁移),是指封装内部的银在水分和电场作用下,以离子形式从阴极向阳极迁移,并在表面重新析出、生长成树枝状导电通道的现象。
它是二极管、电阻、厚膜电路等元器件短路失效的重要诱因,在车规高电压、高湿度场景中尤其危险——因为它有三个特点:
1、隐蔽:外观完全看不出来;
2、渐进:先是轻微漏电,逐渐发展为短路;
3、间歇:温度、湿度变化会让枝晶局部熔断,故障"时好时坏"——这正是本案"解焊后恢复正常"的真相。
那么,凶手是怎么潜进这颗二极管里的?我们通过 7 步检测还原了全过程。
二、7步分析流程,层层逼近真相
第1步:外观检查(光学显微镜)

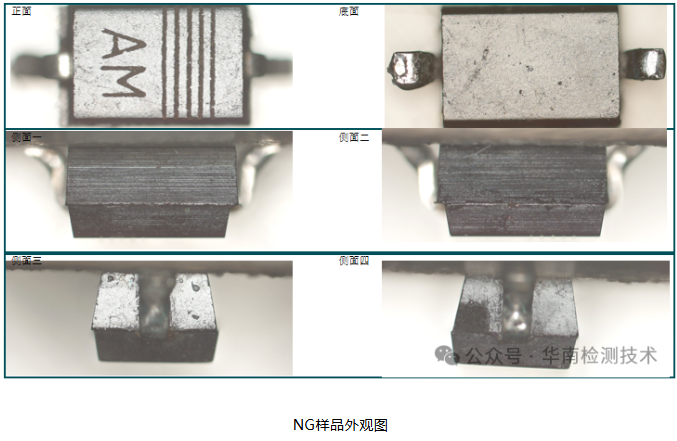

对样品进行六面外观检查——正面、底面、四个侧面。结果:未见明显异常。管体丝印清晰、引脚无损伤、无裂纹、无烧蚀痕迹。
这一步的意义在于排除机械损伤和明显过应力,把嫌疑范围收回到器件内部。

第2步:X-Ray 检查(无损透视内部结构)

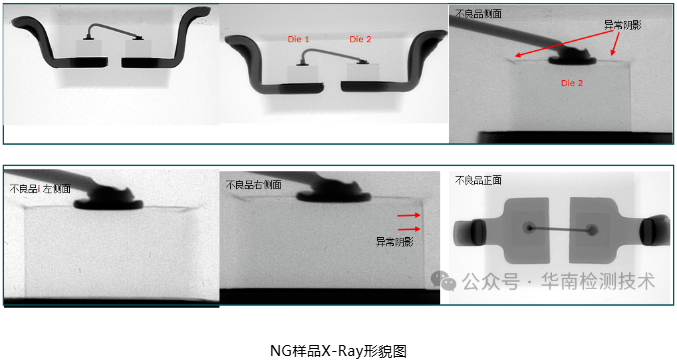

X-Ray 不用开封就能看到芯片内部。检查结果显示:Die 2 的表面和侧面出现异常阴影,而正常品对应位置干净平整。
异常阴影提示:Die 2 表面存在不应有的物质。此时"内部污染/异物"进入怀疑名单。

第3步:电性能测试(I-V 特性曲线)

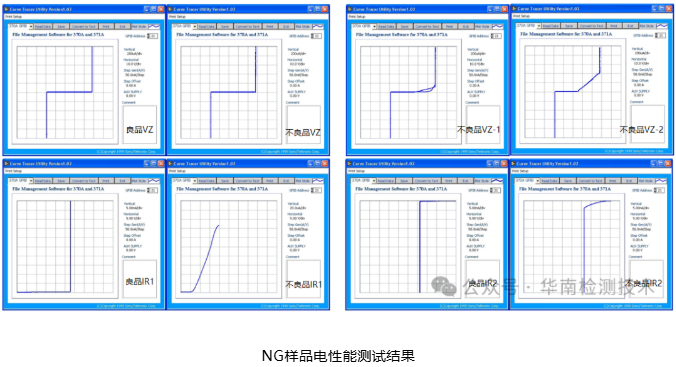

对良品与不良品进行 I-V 曲线测试对比。结果显示:IR2 不稳定且最终判定为不良品;IR 有轻微漏电,但仍在产品规格范围内。
注意:此时器件尚未完全短路,处于"漏电—间歇失效"阶段。如果只做常规电测,很容易误判为"合格"。这也是很多现场故障反复出现的根源。

第4步:SAT 声扫(超声波检测分层)

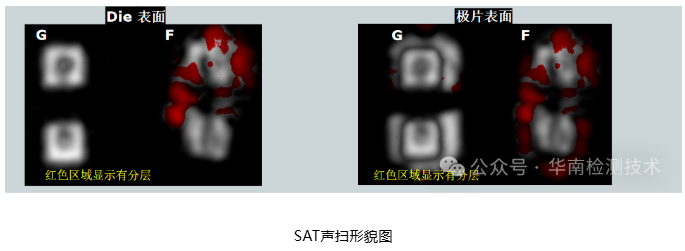

声扫描瞄(SAT/C-SAM)对封装分层极其敏感。结果显示:不良品存在明显分层(图中红色区域)。
分层意味着什么?塑封料与芯片、极片之间出现了间隙,这就为水汽和离子迁移预留了"高速通道"。

第5步:开封分析(机械开封,直取芯片)

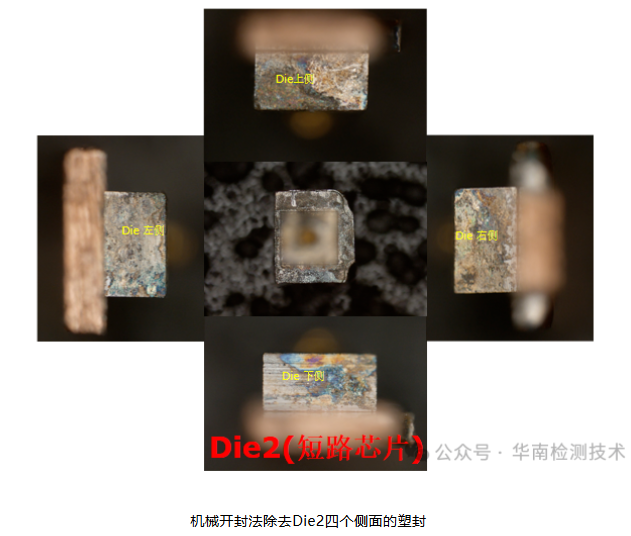

对两颗 Die 分别机械开封、去除四侧塑封,真相开始浮出水面:

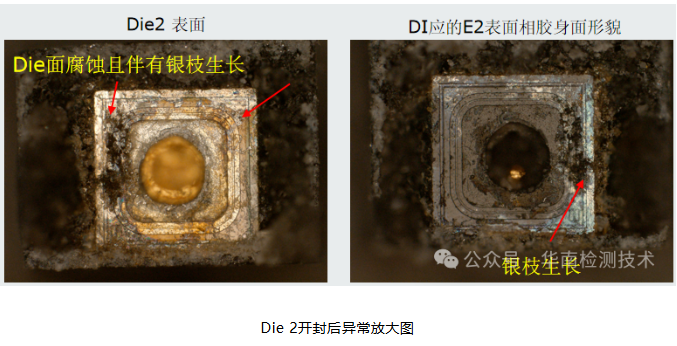

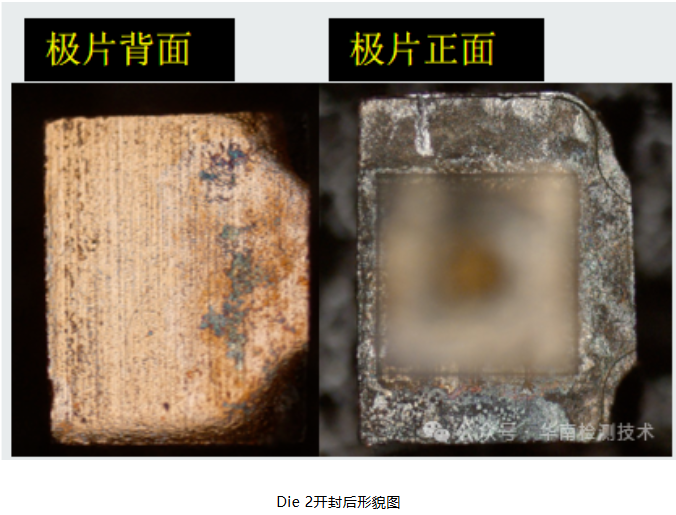

Die 2(短路芯片):表面存在污染和腐蚀,在 Die 表面和 EMC 塑封层上均发现银枝晶;镀银极片及 Die 的四个侧面都有变色和污染;
Die 1(合规芯片):表面同样有腐蚀,并覆盖一层透明物质,侧面部分被污染变色,污染物从 Die 表面向极片方向延伸。
银枝晶已被肉眼锁定,但"它为什么能长出来"还差最后一块拼图。



第6步:SEM 分析(扫描电镜放大形貌)

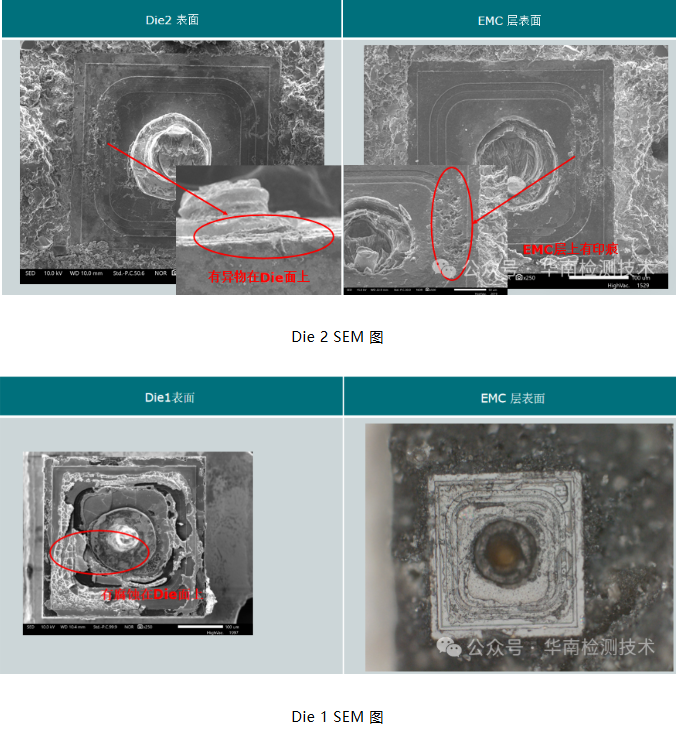

SEM 进一步确认:Die 2 面上有异物存在,Die 1 面上存在腐蚀区域,EMC 层表面留有印痕。微观形貌与开封观察互相印证。

第7步:EDS 成分分析(元素"指纹"鉴定)

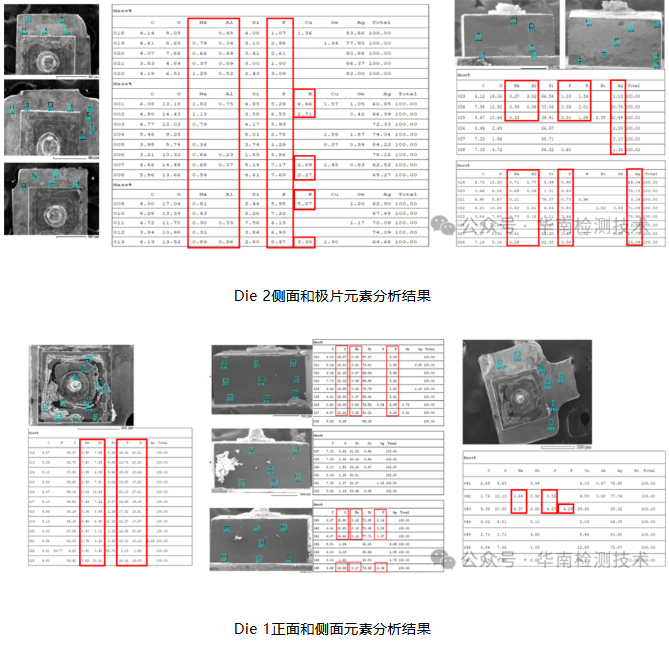

用 EDS 对污染区域做元素分析,最终拿到"凶手指纹":
Die 2 侧面和极片检出 Na、K、Al、Ag、P;
Die 1 表面检出异常元素 P、Na、K、Al;
Die 1 侧面变色区域及周边极片检出少量 Na、K。
钠、钾、铝、磷——这组元素不该出现在塑封后的芯片表面。它们组合出现,指向封装前工序的离子型污染残留。

三、失效机理还原:一场"污染引发的内涝"
综合 7 步证据链,这颗二极管的失效过程完整还原如下:
1、封装前,含有钠、钾、铝、磷的异常污染物落在芯片(Die)表面,随后被塑封料包裹进产品内部;
2、污染物引发芯片表面腐蚀,并造成封装分层;
3、分层与水汽引入形成离子迁移通道;
4、在电场作用下,镀银极片中的银沿通道发生离子迁移,析出并生长为银枝晶;
5、枝晶最终连接两极,导致短路失效。
而同一个封装里的两颗 Die,为何表现不同?这是本案比较有价值的发现:
两颗 Die 上都存在同样的异物,只是污染程度和离子迁移速度不同。Die 1 稳压值(18.6V)低于 Die 2(28V),离子迁移更慢,银枝尚未开始生长,因此只表现为轻微漏电;Die 2 则已完成四个侧面的离子迁移和银枝生长,形成短路。
一句话总结:二极管短路失效分析的关键,不是找到"短在哪里",而是证明"为什么会短"——污染来源、迁移通道、电场条件,三者缺一不可。

四、给同行企业的三点启示
无论您是主机厂/Tier1 的 SQE,还是电子厂的采购与品质负责人,这个案例都值得对照自查:
1、间歇性失效不要只换件。拆了好、装上坏"是离子迁移类失效的典型特征,应保留失效样品,送专业机构做失效分析,避免批量隐患流入市场;
2、把离子污染纳入来料与制程监控。 钠、钾离子残留往往来自清洗水、助焊剂、环境尘埃,封装前的清洁度管控是预防银枝生长的第一道防线;
3、车规产品建议增加针对性可靠性验证。 如温湿度偏压试验(THB/HAST)、温度循环等,提前暴露迁移风险,比售后失效的代价低得多。
如果您的产品也遇到类似问题——二极管短路、间歇性失效、漏电超规、客诉反复——欢迎将失效样品寄至华南检测
华南检测:https://www.gdhnjc.com/

五、常见问题 FAQ
Q1:二极管短路的常见原因有哪些?
主要有四类:①过电压/过电流导致的过应力击穿;②焊接或装配引入的热损伤;③静电损伤(ESD);④本案这类银离子迁移(银枝生长)与电化学迁移引起的渐进性短路。前三种通常外观或电测有明显特征,第四种比较隐蔽,需要 X-Ray、SAT、开封、SEM/EDS 组合分析才能定位。
Q2:为什么器件拆下来重新焊就恢复正常?
这是离子迁移类失效的典型间歇性特征。银枝晶很细,温度变化或机械应力可能使其局部熔断,功能暂时恢复;但污染和迁移通道仍在,条件满足时故障会复发,且逐步恶化直至彻底短路。
Q3:二极管短路失效分析一般包含哪些检测项目?
常规流程为:外观检查 → X-Ray 无损透视 → 电性能测试(I-V 曲线)→ SAT 声扫(分层检测)→ 开封分析 → SEM 形貌观察 → EDS 成分分析。根据情况还会追加切片分析、离子色谱等,以锁定污染来源。
Q4:银枝生长能预防吗?
可以。核心是控制三件事:封装前的离子污染(Na/K 等)、封装分层(材料与工艺)、使用环境的水汽与偏压。车规场景建议通过 THB/HAST 等可靠性试验进行验证筛查。
Q5:元器件失效分析 report 对客诉处理有什么价值?
一份完整的失效分析报告可以明确区分"来料质量问题 / 制程损伤 / 应用过应力",既是对客户的客观交代,也是供应商索赔、工艺整改、设计改进的依据,能显著降低重复客诉和误判成本。
六、华南检测:我们能为您做什么

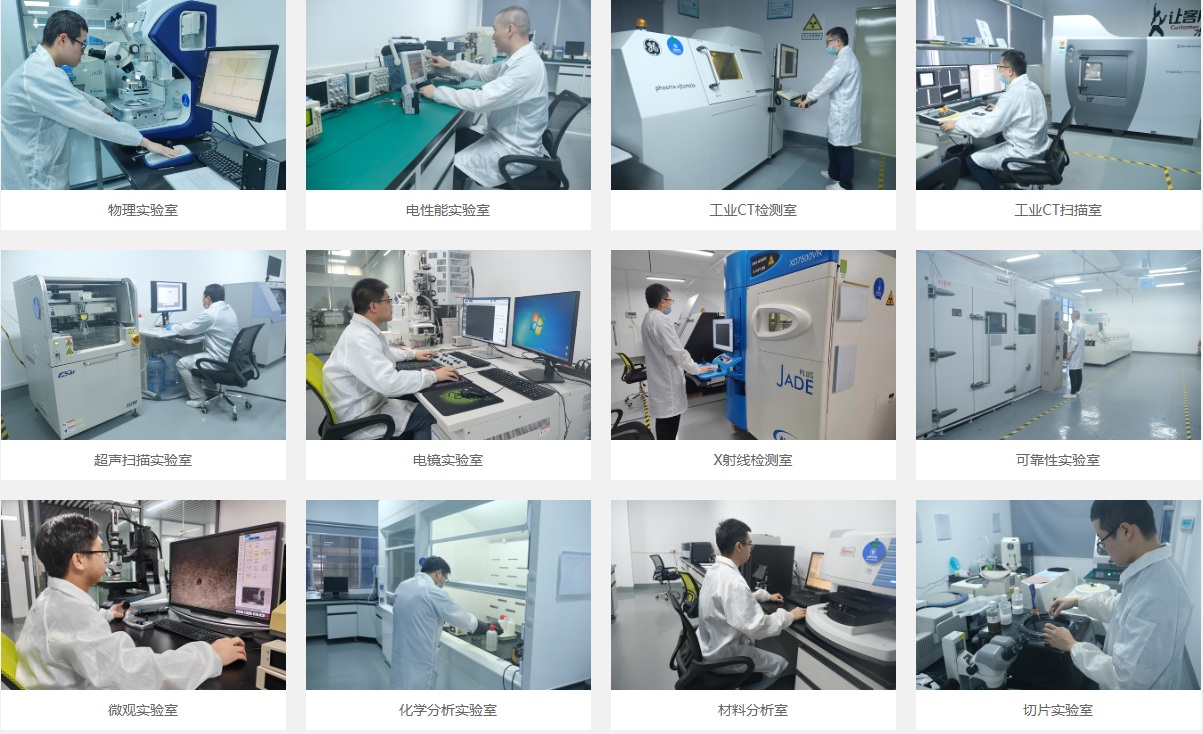

广东省华南检测技术有限公司位于东莞大岭山镇,毗邻松山湖高新区,专注汽车电子、消费电子领域的可靠性检测与失效分析,服务覆盖半导体、电子元器件、通讯、新能源、汽车、航空航天等行业。

针对二极管及各类元器件失效,我们可提供:
失效分析:短路/开路/漏电/间歇失效定位,完整 7 步分析流程出具报告

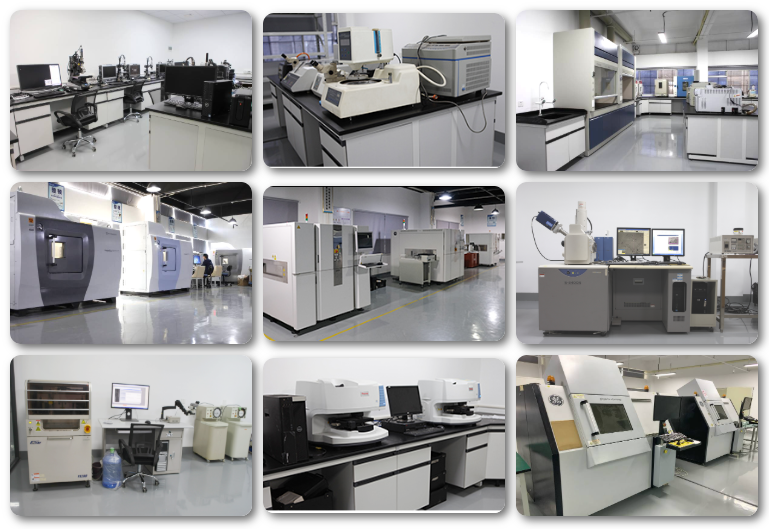

无损检测:X-Ray 透视、SAT 声扫分层检测
破坏性分析:精密开封、切片、SEM 形貌观察、EDS 成分分析
可靠性验证:温湿度循环、THB/HAST、振动、机械冲击、包装可靠性等
测试方案定制:基于失效机理的针对性验证方案与工装治具开发
遇到反复失效、客诉无法定性、供应商与产线互相推诿的情况,把样品交给专业的第三方实验室,是比较快拿到答案的方式。
