遇到焊点吹孔，很多人的第一反应是调波峰焊参数。但参数往往只是“放大器”，真正的根因可能藏在板材和仓库里。

广东省华南检测技术有限公司以一块开关电源PCBA的真实失效分析为例，

完整呈现“外观检查→CT断层扫描→切片分析→SEM形貌→EDS成分分析”的PCBA焊点失效分析流程，

说明基材疏松、孔壁粗糙与存储受潮如何共同造成吹孔，并给出可执行的预防与送检建议。

本次开关电源板焊点吹孔，与三个因素高度相关。

①PCB基材疏松、插件孔孔壁粗糙；

②板件在潮湿仓库存储期间吸潮；

③过波峰焊时孔内水分与孔隙中的气体受热急速膨胀，从熔融焊锡中喷出，形成吹孔与大空洞。

对应措施：插件前烘烤PCB、增加预热时间或提高预热温度、加强PCB制程与来料管控。

一、案例背景：下了一个多月雨的仓库

分析对象：开关电源板PCBA，插件元件，过波峰焊工艺

不良现象：多个焊点存在吹孔不良，焊点表面及周围可见残留物颗粒

关键线索：客户描述该板存储条件一般，期间当地降雨持续一个多月，仓库湿度大

“潮湿仓库存放”不是背景信息，而是本案最重要的失效诱因之一——这一点在后面的EDS和切片证据中会反复印证。

二、什么是焊点吹孔（定义与判别）

焊点吹孔：插件元件过波峰焊时，孔内气体（板材吸藏的水分蒸气、基材孔隙中的空气、助焊剂挥发物）因高温急速膨胀，从熔融焊锡中喷出，在焊点内部或表面形成空洞的现象。

它常与两类问题混淆：虚焊（润湿不良导致的假连接，界面分离为主）和锡洞/气孔（成因相近但尺度、位置不同）。三者的区分正是PCBA焊点失效分析的第一课，厂内自查拿不准时，建议先CT无损筛查，避免直接切片破坏证据。

三、排查故障树：焊点吹孔先查这3类根因

第1类：板材与孔壁因素（气体的“藏身之处”）

基材疏松、通孔旁孔隙、孔壁粗糙、镀层损伤——板材本身给气体和水提供了存储空间。这类问题靠工艺参数调整无解，必须从来料与制程端拦截。

第2类：存储与环境因素（水分的“来源”）

高湿存放、雨季吸潮、包装破损、库存周期长。PCB板材具有吸湿性，环氧体系在高湿环境下会吸入水分，焊接时瞬间汽化。

第3类：工艺参数因素（问题的“放大器”）

预热不足、锡槽温度偏低或走板速度过快，使孔内湿气来不及排出、焊锡已覆盖孔口；助焊剂过量或残留也会贡献挥发气体。

经验判断：空洞位置无规律、同批次个别焊点中招、伴随孔壁不润湿——优先怀疑第1、2类；整板大面积、位置有规律——才优先怀疑第3类。

四、本案的五步分析链（证据过程）

1. 外观检查：锁定异常形态

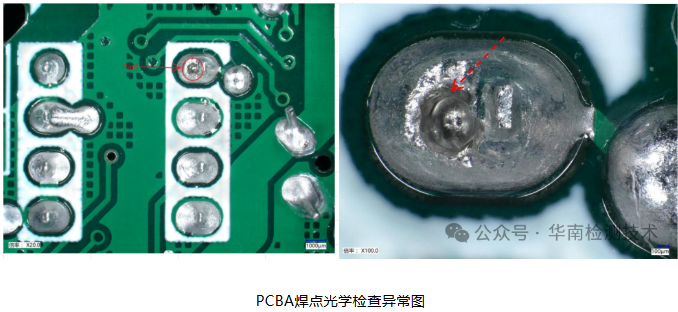

对吹孔焊点进行光学检查：焊点周围可见吹孔异常，表面及周围有残留物颗粒，未发现其他明显异物。针孔+颗粒残留的组合，初步指向“气体喷出+有机残留”。

2. 工业CT断层扫描：无损看内部

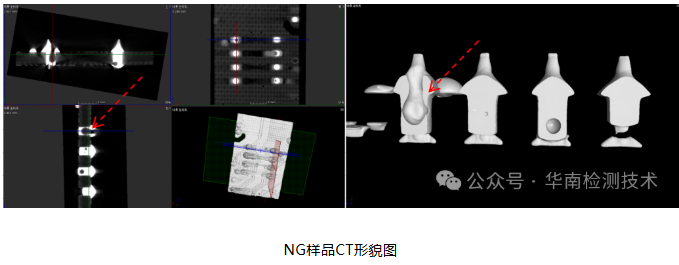

利用CT对不良样品做透视检查：个别插件焊点内部存在较大空洞，且空洞分布位置无明显规律性。这一条信息价值很高——它排除了“单一工艺参数导致”的可能（参数问题通常呈现规律性分布），把矛头指向板材个体差异与受潮。

3. 切片分析：拿到直接证据

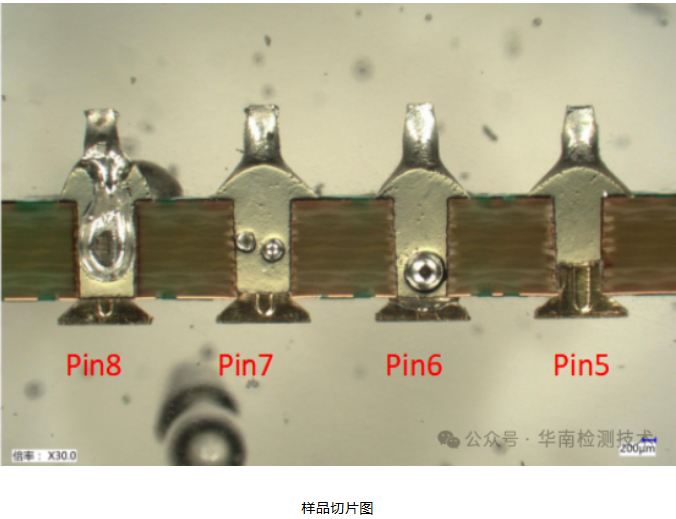

对Pin5–Pin8切片观察：

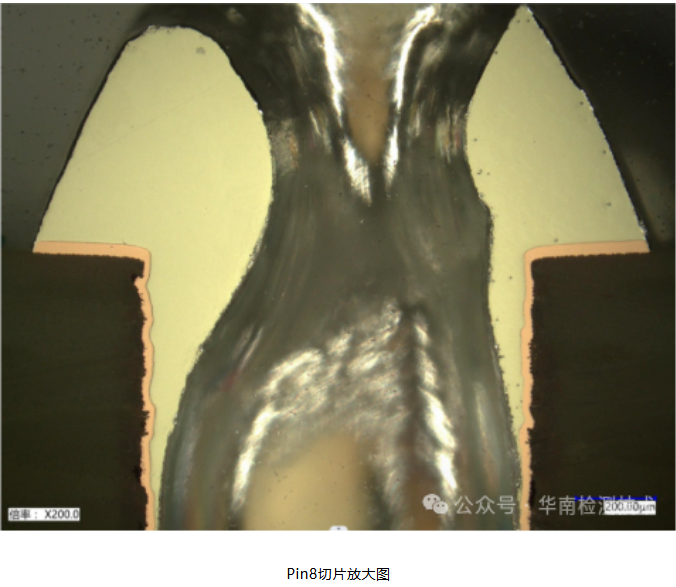

Pin8：焊点存在大空洞；

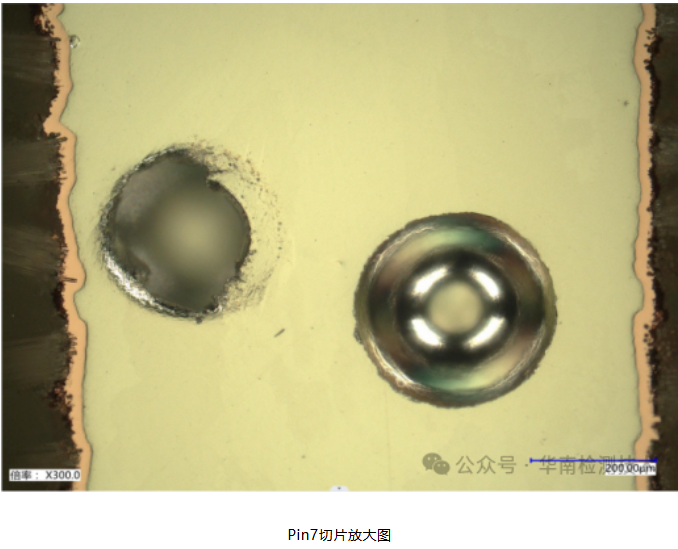

Pin7：焊料内可见小气孔；

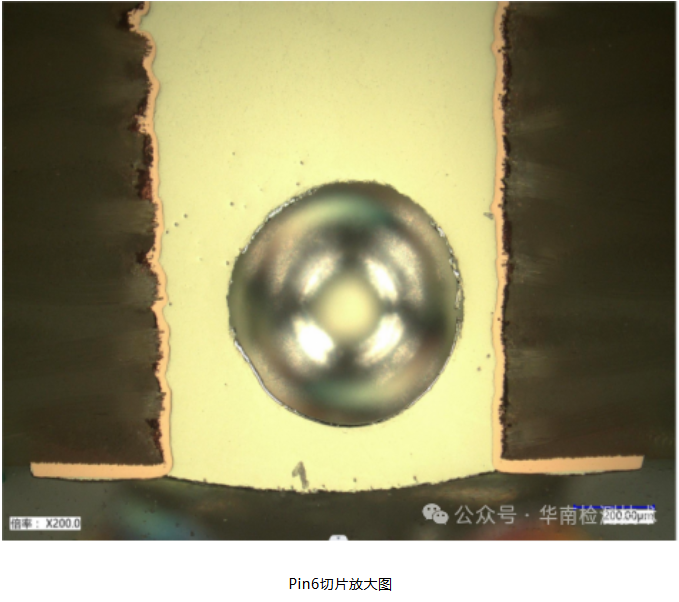

Pin6：孔内球状空洞；

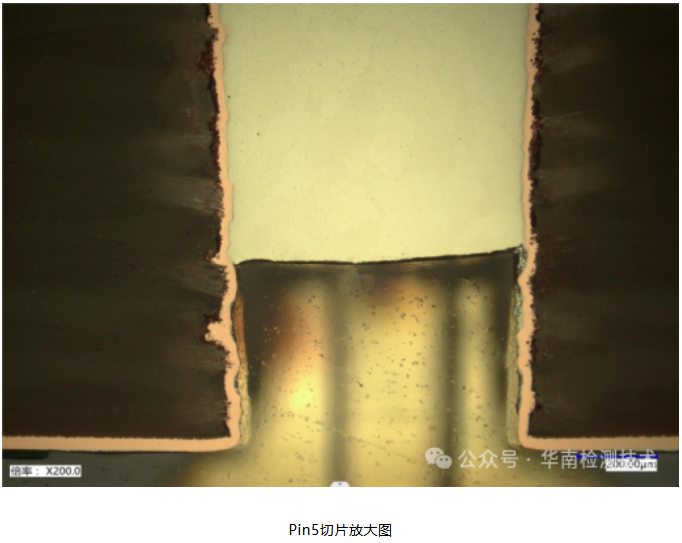

Pin5：焊料与孔壁结合处缝隙。

共性结论：DIP插件孔焊料填充不足、孔壁粗糙，通孔旁多处基材疏松，焊点除吹孔外还存在大空洞。孔壁粗糙+填充不足，意味着焊锡从未真正“抓住”孔壁，气体通道始终存在。

4. SEM分析：看清孔壁微观状态

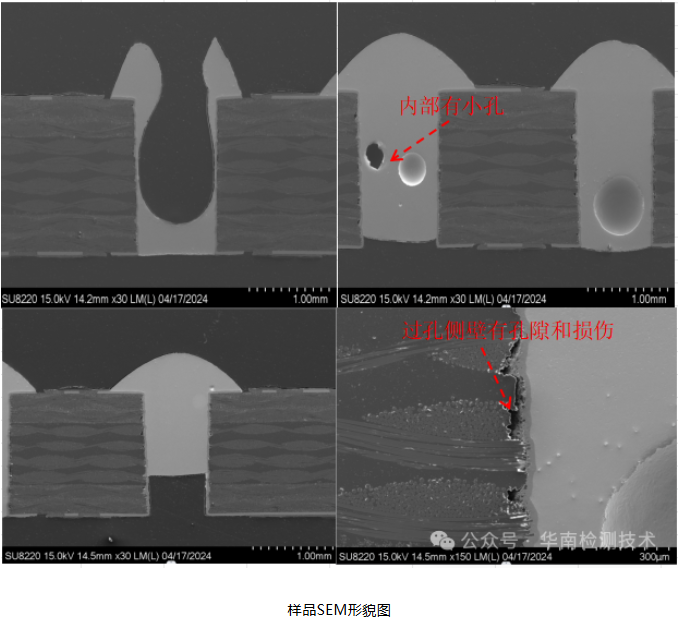

扫描电镜下进一步确认：焊接面孔旁基材疏松，焊点内部存在孔洞，过孔侧壁有孔隙和损伤。孔壁不是致密光滑的，而是自带孔隙与损伤——这正是气体的储存与逃逸通道。

5. EDS成分分析：吹孔里有什么

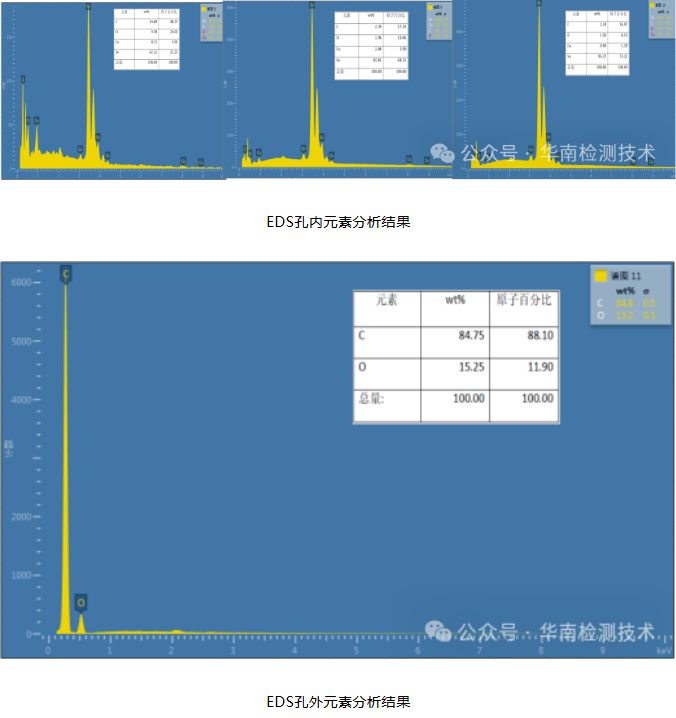

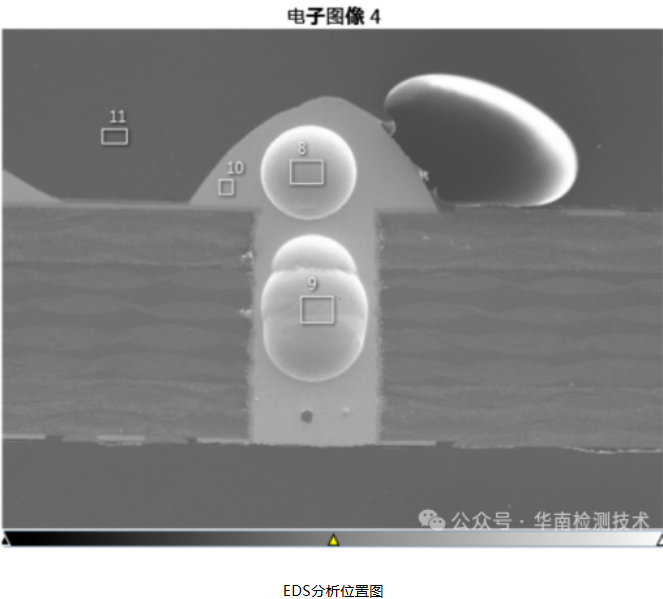

对吹孔内部及孔外位置做能谱成分分析：吹孔内检出助焊剂残留物特征成分；孔外位置以C、O元素为主，支持“有机残留+气体”共同作用的判断。孔内的有机物在高温下同样参与产气。

五、结论：一条完整的失效链条

综合五步证据，本次焊点吹孔的失效链条为：

PCB基材疏松 + 孔壁粗糙（先天缺陷）→ 潮湿仓库存储一个多月吸潮（水分进入孔隙）→ 过波峰焊时高温使水分与孔隙气体急速膨胀 → 焊锡尚未完全润湿包裹孔壁时气体喷出 → 形成吹孔与大空洞。

需要说明：本结论针对该送检样品，反映的是“板材质量+存储受潮”叠加场景下的失效模式。贵司产品是否同因，需以实际检测为准。

六、可执行建议清单

使用与工艺端（立即能做）：

1、插件前烘烤PCB基板去湿（温度与时间需结合板材Tg及供应商规范设定，避免超温形变）；

2、增加预热时间或提高预热温度，让孔内湿气在过波峰前充分排出；

3、雨季加强仓储管控：湿度记录、防潮包装、干燥剂与湿度指示卡。

供应链与来料端（根治方向）：

4、 PCB来料增加切片抽检：孔壁粗糙度、孔铜完整性、基材致密性；

5、推动PCB厂制程管控，消除基板疏松与孔壁粗糙隐患——这比任何焊接参数调整都更治本。

华南检测：https://www.gdhnjc.com/

七、常见问题（FAQ）

Q1：焊点吹孔和虚焊是一回事吗？

不是。吹孔是气体从熔融焊锡中喷出形成的空洞，多伴针孔、喷溅痕；虚焊是焊料与焊盘/引脚润湿不良导致的假连接。CT/切片下，吹孔空洞内壁较圆滑、常伴孔壁不润湿，虚焊则多见界面分离。

Q2：怀疑吹孔，厂内能先做什么？

①光学放大检查针孔与残留；②调取仓储湿度记录与板件暴露时长；③同批次板材做对比焊接试验；④必要时送第三方CT无损筛查，再决定是否切片。

Q3：只有个别焊点吹孔，整批要担心吗？

本案空洞分布即无明显规律性，且CT显示仅个别焊点存在大空洞，指向板材局部疏松。建议同批次抽样CT+切片评估风险面后，再定处置范围。

Q4：已吹孔的板子能返修吗？

视空洞位置与产品可靠性要求而定。电源类、大电流路径上的吹孔焊点，空洞可能降低载流与抗振能力，建议先做失效分析确认根因，再评估返修或报废。

Q5：送检前要准备什么？

保留不良样品原状（勿清洗、勿补焊）；提供批次信息、存储环境记录、工艺流程参数；如有可能，提供同批次良品做对照，可显著缩短分析周期。

Q6：潮湿天气焊接前一定要烘烤吗？

有高湿暴露或受潮疑虑的板件，烘烤是成本较低的风险拦截手段；但温度、时长应依据板材规格书设定。

结尾：把现象发给我们，先做初步判断

如果你也遇到焊点吹孔、空洞、虚焊反复出现，或旺季湿度失控后批量波动，可以把以下信息发给我们做初步判断：板卡类型、不良焊点照片、存储时长与湿度、工艺流程参数。
