一、为什么钛合金工件必须做内部缺陷检测？

钛合金因其高强度、低密度、优异的耐腐蚀性和生物相容性，已成为航空航天、医疗器械、精密制造及3D打印增材制造领域的核心材料。然而，钛合金在铸造、锻造或激光选区熔化（SLM）等3D打印工艺中，极易产生内部孔隙、穿孔、未熔合、裂纹等缺陷。

这些"隐形杀手"在工件表面毫无痕迹，却会在高应力环境下成为疲劳裂纹的萌生源，导致零件提前失效，甚至引发严重安全事故。传统的目视检测、超声检测或二维X射线透照，要么无法穿透高密度钛合金，要么只能提供叠加影像，难以精准定位三维空间中的微小孔隙。

工业CT扫描技术的出现，彻底改变了这一局面。

二、什么是工业CT扫描？为何是钛合金无损检测的"金标准"？

工业CT（Industrial Computed Tomography）利用X射线穿透样品，通过360°旋转扫描与三维重建算法，在不破坏工件的前提下，获取材料内部结构的高清断层图像与三维数字模型。

与传统检测手段的对比

对于钛合金零件而言，工业CT扫描不仅能发现孔隙和穿孔，还能对缺陷进行尺寸测量、空间定位、体积统计、壁厚分析，甚至与设计CAD数模进行比对，真正实现"所见即所得"的无损检测。

三、钛合金孔隙与穿孔：3D打印与精密制造的"阿喀琉斯之踵"

1. 3D打印钛合金件的典型缺陷

在SLM（选择性激光熔化）或EBM（电子束熔化）工艺中，由于激光功率、扫描速度、保护气氛等参数波动，钛合金粉末可能产生：

气孔（Gas Porosity）：保护气体或粉末受潮卷入，形成球形孔隙

未熔合孔（Lack of Fusion）：层间结合不良，形成不规则穿孔

匙孔（Keyhole Porosity）：激光能量过高导致熔池不稳定

这些缺陷尺寸通常在几十微米到数百微米之间，传统手段几乎无法发现，却会直接降低3D打印钛合金件的疲劳寿命和力学性能。

2. 精密铸造/锻造钛合金件的隐患

精密制造的钛合金阀门、泵体、紧固件、叶轮等，在铸造过程中可能因模具排气不畅、金属液流动不均而产生缩孔、气孔、砂眼。在高压、高温或交变载荷工况下，这些内部缺陷极易扩展为贯穿性裂纹，造成密封失效或结构断裂。

四、华南检测：专业钛合金零件工业CT扫描服务

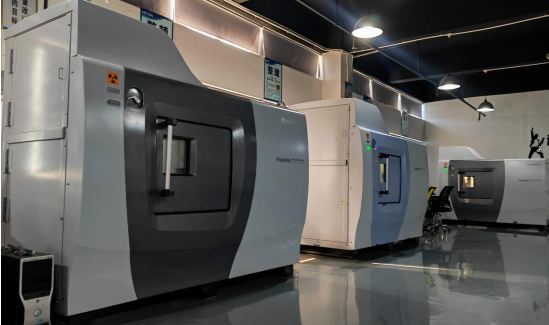

核心设备：岛津SMX-225CT

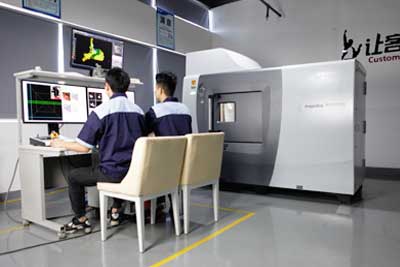

广东省华南检测技术有限公司配备日本岛津SMX-225CT工业CT系统，225kV微焦点X射线源，专为高密度金属材料的高精度无损检测而设计。

分辨率如何确定？——科学匹配，精准成像

工业CT的分辨率并非"越高越好"，而是需要根据待观测缺陷尺寸科学推算：

核心原则：待观测结构在探测器上的投影，需覆盖3-5个探元才能成功识别。反映在分辨率上，缺陷尺寸应为分辨率的3-5倍。

举例说明：

若需检测直径为 120 μm 的孔隙

则所需分辨率应达到 24-40 μm

此时可清晰成像并获得可靠的定量数据

我们的工程师会根据您的工件尺寸、材质密度及检测目标，定制化匹配电压、电流、分辨率档位与扫描模式，确保每一次扫描都获得信噪比与成像清晰度。

五、我们能检测什么？——四大核心分析能力

1. 孔隙自动识别与定量分析

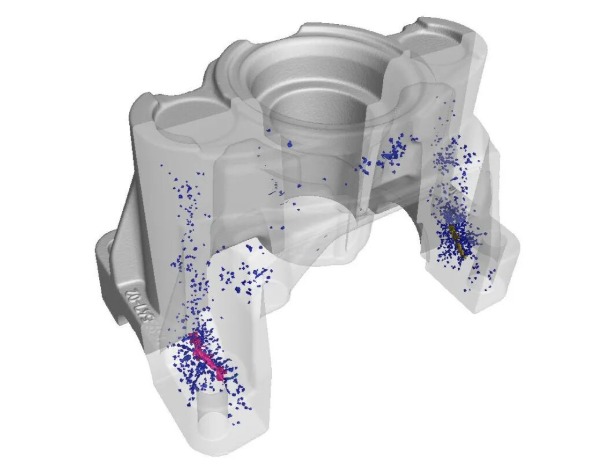

自动识别钛合金内部的孔隙、气孔、缩孔，统计孔隙率、孔径分布、孔隙体积、球度、空间坐标，并按缺陷大小以不同颜色渲染，生成直观的三维可视化报告。

2. 壁厚分析

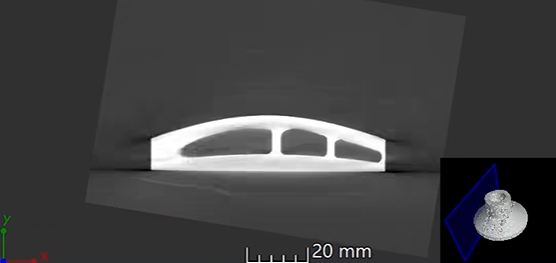

针对薄壁钛合金管件、壳体件，准确计算不同位置的壁厚尺寸，识别壁厚不均、局部减薄等隐患。

3. CAD数模比对

将CT扫描重建的三维数模与原始设计CAD文件进行比对，以彩色偏差图直观展示尺寸公差分布，快速识别加工变形与尺寸超差。

4. 内部结构三维可视化

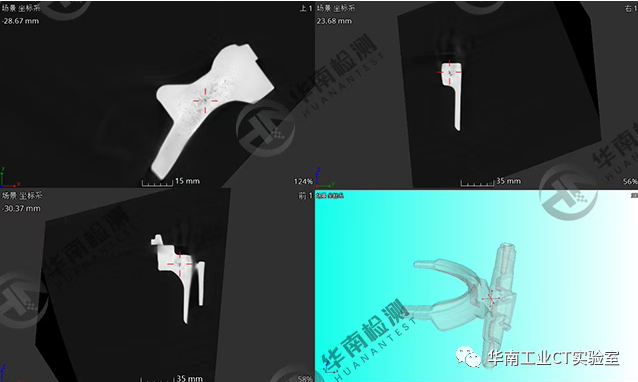

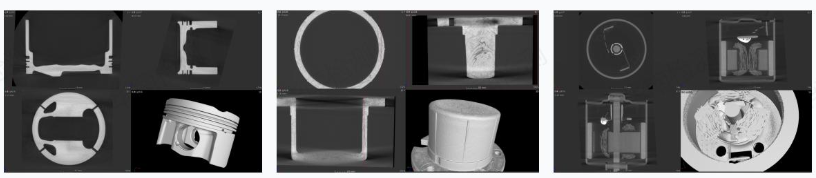

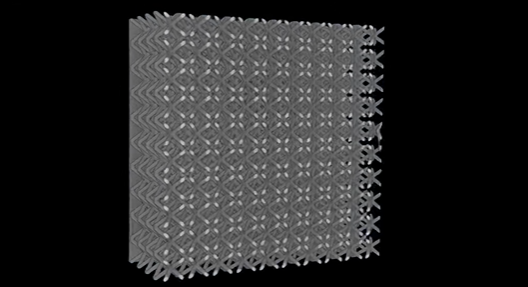

输出高清断层切片、三维渲染模型及内部缺陷分布视频，支持任意角度剖切与放大观察，让内部结构"透明化"。

六、样品送检须知

为确保检测质量与效率，送检前请确认以下事项：

温馨提示：钛合金密度高、射线穿透难度大，样品表面洁净度直接影响成像质量。送检前请确保工件干燥、清洁、结构稳固。

七、为什么选择华南检测？

✅ 权威资质：具备CMA、CNAS检测资质，报告具有法律效力，可用于产品质量认证与失效分析

✅ 专业设备：岛津SMX-225CT，225kV高穿透力，适配钛合金等高密度金属材料

✅ 精准定量：不仅"看见"缺陷，更能准确测量尺寸、统计分布、三维定位

✅ 高效交付：常规检测3-5个工作日出具报告，支持加急服务

✅ 灵活计费：按件计费/按时计费，参考价格 3000元起，性价比高

✅ 来样即检：支持全国寄样检测，无需上门，流程便捷

华南检测：https://www.gdhnjc.com/

八、适用行业与典型工件

我们的钛合金零件工业CT扫描服务，广泛应用于以下领域：

九、检测流程

咨询沟通：告知工件材质、尺寸、检测目标（孔隙/穿孔/壁厚/CAD比对）

寄送样品：按样品要求清洁处理后寄送至我司

方案制定：工程师评估并确定扫描参数与分辨率

工业CT扫描：岛津SMX-225CT执行高精度扫描

数据分析：孔隙识别、定量统计、三维重建、报告编制

报告交付：提供高清图像、三维视频、数据分析报告

十、立即咨询，获取专属检测方案

钛合金内部缺陷不容忽视，一次精准的工业CT扫描，可能避免一次代价高昂的质量事故。

如需钛合金零件工业CT扫描服务，欢迎立即咨询！

我们的工程师将根据您的工件尺寸、材质及检测需求，为您定制扫描方案与报价。
