在半导体产业链中，芯片短路失效是电子制造企业最棘手的品质难题之一。

一颗芯片的异常短路，可能导致整批产品召回、产线停摆甚至品牌信誉受损。芯片失效分析作为定位半导体器件失效根因的核心技术手段，已成为电子元器件供应商、终端制造商及科研院所不可或缺的品质保障环节。

本文以广东省华南检测技术有限公司（CNAS、CMA双资质认证）承接的真实芯片短路失效分析案例为切入点，系统拆解从宏观外观到微观晶粒的全链路检测逻辑，还原失效机理，为行业提供可复制的芯片失效分析技术路径与决策参考。

一、芯片失效分析案例背景

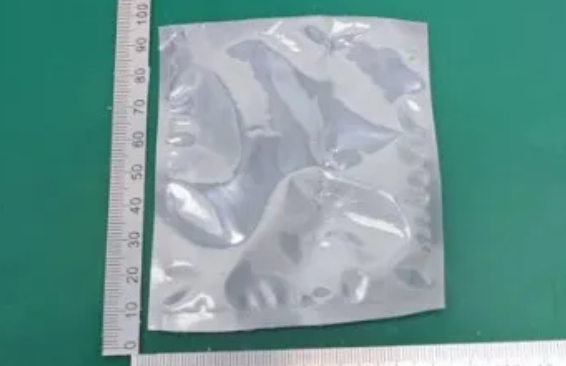

某电子制造企业向广东省华南检测技术有限公司送检1PC不良芯片，该芯片在客户端应用过程中出现短路现象，导致电路功能异常。

客户核心痛点在于：无法通过常规电性能筛选定位短路根因，怀疑芯片内部存在结构性缺陷或晶粒损伤，亟需通过专业芯片失效分析手段还原失效链路，明确责任归属并指导后续改进。

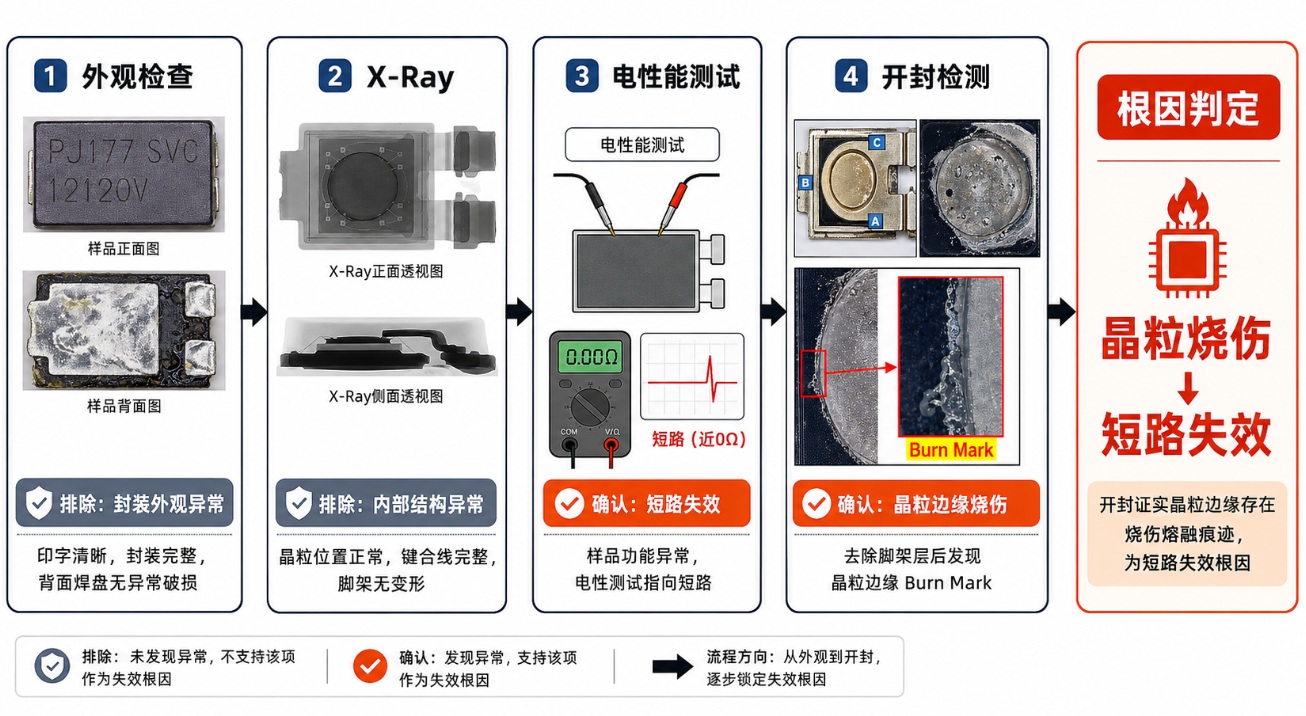

广东省华南检测技术有限公司依托CNAS、CMA双资质实验室平台，为该客户定制了"外观检查→X-Ray无损透视→电性能验证→开封微观检测"的芯片失效分析全流程方案。

经系统检测，最终判定该芯片短路失效根因为：应用过程中遭受大能量冲击导致晶粒烧伤，引发电性失效。该结论为客户后续供应商质量管控与电路防护设计提供了明确的芯片失效分析数据支撑。

二、芯片失效分析检测过程

1、外观检查：排除物理损伤与假冒翻新风险

检测目的： 作为芯片失效分析的首要环节，外观检查旨在识别芯片封装体是否存在机械损伤、引脚变形、封装裂纹、印字异常或打磨翻新痕迹，排除因运输/存储不当或来料品质问题导致的失效诱因。

使用设备/标准： 采用高倍体视显微镜（Olympus SZX16，最大放大倍数115x），依据GB/T 4937《半导体器件 机械和气候试验方法》及IPC-A-610《电子组件可接受性》标准执行。

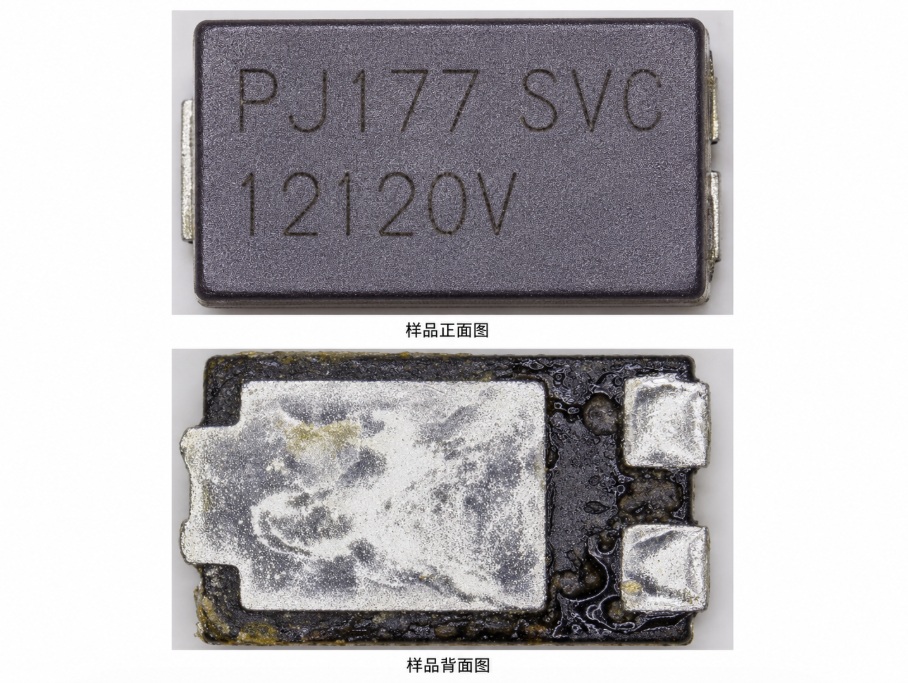

关键发现： 经外观检查确认，送检芯片封装体完整，表面无裂纹、无磕碰损伤；顶部印字"PJ177 SVC / 12120V"清晰可辨，字体边缘锐利，无打磨、重印或激光篡改痕迹；引脚无氧化、无变形，封装体与引脚结合处无溢胶或分层现象。

结论性语句： 该步骤排除了"来料物理损伤"及"假冒翻新芯片"两类失效诱因，确认失效根因位于芯片内部结构或晶粒层面，需进入深层芯片失效分析流程。

2、X-Ray无损透视：排查内部封装缺陷与键合异常

检测目的： 在不破坏芯片封装的前提下，利用X射线穿透成像技术检查芯片内部晶粒位置、键合线（Wire Bonding）形态、引线框架（Lead Frame）结构及封装空洞等潜在缺陷，是芯片失效分析中承上启下的关键无损检测环节。

使用设备/标准： 采用岛津SMX-1000Plus微焦点X射线透视检查系统，管电压范围20-160kV，焦点尺寸5μm，依据JEDEC J-STD-035《非气密性固态器件的X射线检查》标准执行。

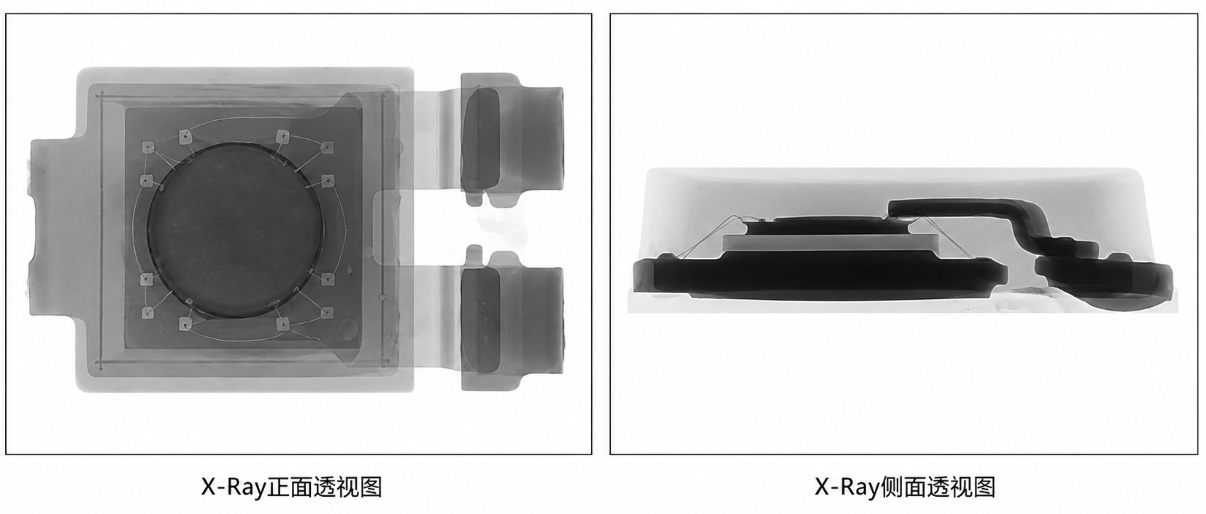

关键发现： X-Ray正面透视显示晶粒（Die）位于封装体中心位置，无偏移、无倾斜；晶粒与引线框架之间的键合线走向正常，无断线、无塌丝、无短路交叉；侧面透视显示引脚（Lead）与框架连接处无裂纹、无虚焊，封装体内无大面积空洞或分层现象。

结论性语句： 该步骤排除了"晶粒贴装偏移""键合线断裂/短路""引线框架变形"及"封装分层"等封装级失效诱因，确认短路失效根因需聚焦于晶粒本身或芯片应用层面的电气应力损伤。

3、电性能测试：量化验证短路失效特征

检测目的： 通过精密半导体参数分析仪对芯片关键电性能参数进行定量测试，客观判定失效模式（短路/开路/参数漂移），为后续芯片失效分析的微观定位提供电气特征依据。

使用设备/标准： 采用Keysight B1505A功率器件分析仪/曲线追踪仪，配合温控探针台，依据AEC-Q101《汽车级半导体分立器件应力测试》及GJB 548B《微电子器件试验方法和程序》标准执行。

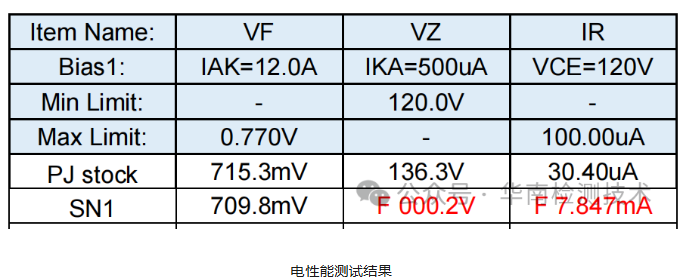

关键发现： 测试参数包括正向压降（VF）、反向击穿电压（VZ）及反向漏电流（IR）。良品（PJ stock）VF为715.3mV、VZ为136.3V、IR为30.40μA；而失效样品（SN1）VF为709.8mV（接近正常），但VZ骤降至0.2V（远低于120V下限），IR激增至7.847mA（远超100μA上限）。VZ与IR两项关键参数严重超标，明确判定为Short（短路）不良状态。

结论性语句： 该步骤从电气特性层面确认了"反向击穿短路"失效模式，反向耐压能力完全丧失、漏电流异常放大，提示晶粒内部PN结或栅氧层已遭受不可逆击穿损伤，需通过开封检测进一步定位物理损伤位置。

【插图4：电性能测试数据对比表，左侧为良品参数（绿色标注），右侧为失效样品参数（红色标注"F"及异常数值），突出VZ与IR的显著差异】

4、开封检测：微观定位晶粒烧伤失效点

检测目的： 通过化学开封（Decapsulation）或机械开封去除芯片封装黑胶层与金属脚架层，暴露晶粒表面，利用高倍显微镜观察是否存在烧伤（Burn Mark）、熔融、裂纹、金属迁移等微观失效特征，是芯片失效分析中定位根因的终极手段。

使用设备/标准： 采用Jet Etch Pro自动开封机（发烟硝酸/硫酸混合腐蚀），配合Nikon LV150N金相显微镜（500x-1000x）及SEM扫描电镜，依据MIL-STD-883《微电子器件试验方法》方法2014执行。

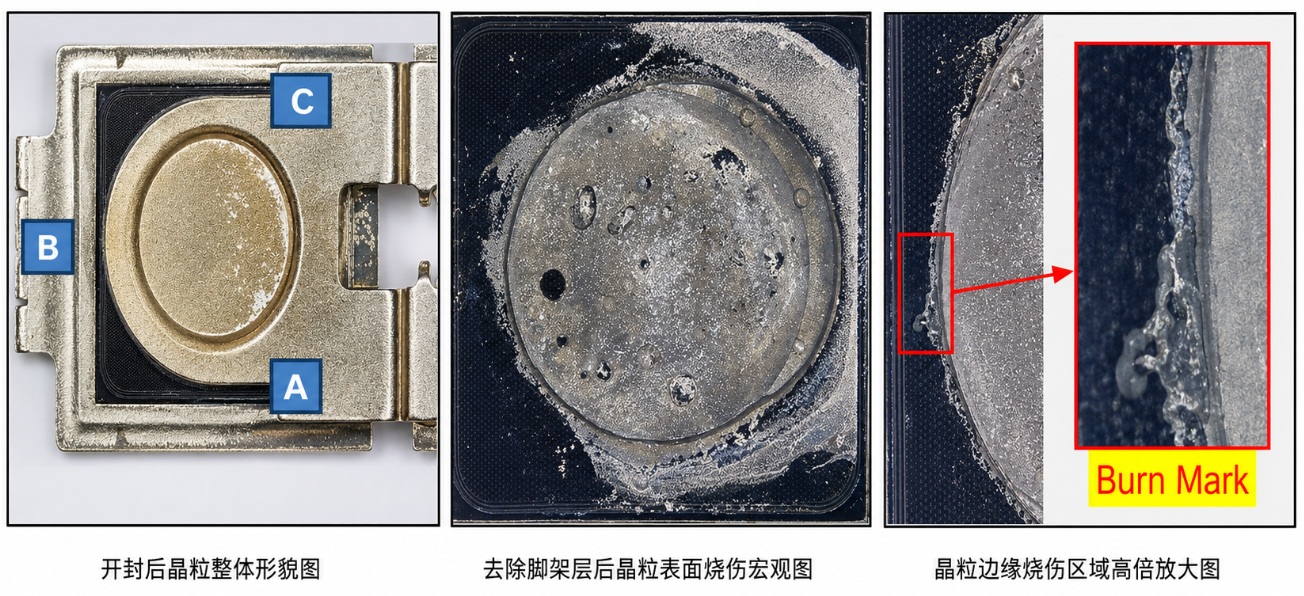

关键发现：

4.1、去除黑胶层后，晶粒表面整体无明显异常，键合焊盘（Pad）完整；

4.2、去除金属脚架层后，晶粒表面出现明显烧伤痕迹（Burn Mark），呈不规则黑色焦斑状分布；

4.3、高倍放大观察显示，烧伤区域位于晶粒边缘靠近划片槽（Scribe Line）位置，局部硅衬底已发生熔融再结晶，伴随金属互连层熔断与氧化。

结论性语句： 该步骤直接定位了芯片失效的物理原点——晶粒边缘烧伤区域。结合电性能测试中反向击穿特征，确认晶粒在应用过程中遭受远超额定值的瞬态大能量冲击（如ESD浪涌、电源过压或负载突变），导致局部PN结热击穿并引发短路失效。

三、芯片失效分析综合判定

基于上述全链路检测证据链，广东省华南检测技术有限公司对该芯片短路失效案例作出如下系统判定：

1、失效链还原： 应用端异常电气应力（大能量冲击/浪涌过压）→ 晶粒边缘PN结局部热击穿 → 硅衬底熔融与金属互连层熔断 → 反向击穿电压崩溃（VZ降至0.2V）+ 漏电流激增（IR达7.847mA）→ 芯片表现为短路失效。

2、失效根因判定： 该芯片短路失效的根本原因为应用过程中遭受大能量冲击导致晶粒受损，属于典型的过应力（Overstress）失效模式，非芯片本身制造缺陷或材料瑕疵所致。X-Ray与外观检查已排除封装级缺陷，开封检测直接观察到晶粒烧伤物理证据，电性能数据与微观形貌完全吻合，证据链闭合。

3、芯片失效分析价值： 本案例充分说明，芯片失效分析绝非单一检测手段可完成，必须遵循"无损→有损、宏观→微观、现象→机理"的递进逻辑。广东省华南检测技术有限公司通过CNAS、CMA双资质实验室的标准化流程，确保每一份芯片失效分析报告均具备可追溯、可复现、可采信的技术权威性。

芯片失效分析是半导体产业质量管控的"诊断中枢"，其价值不仅在于定位单颗芯片的失效根因，更在于为整批物料的风险评估、供应商质量考核及产品设计改进提供数据基石。

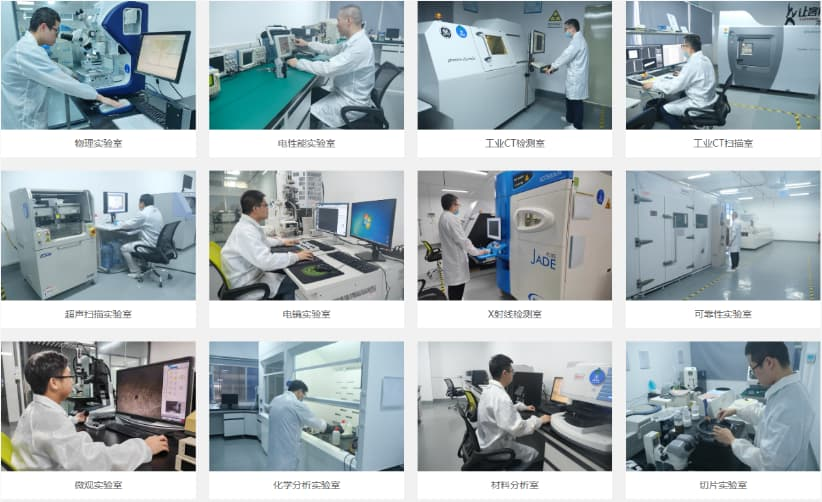

广东省华南检测技术有限公司作为CNAS、CMA双资质第三方检测机构，深耕芯片失效分析领域，配备X-Ray透视系统、半导体参数分析仪、自动开封机、SEM/EDS等全链路检测设备，严格遵循GJB、AEC-Q、JEDEC、IPC等国内外标准执行，为客户提供从失效定位、机理还原到改进建议的一站式芯片失效分析服务。

若您的芯片产品正遭遇短路、烧毁、参数漂移等失效困扰，欢迎立即咨询广东省华南检测技术有限公司，获取定制化芯片失效分析方案与权威检测报告。

芯片失效分析常见问答FAQ

Q1：为什么要做芯片失效分析？

芯片失效分析能够精准定位短路、烧毁、参数漂移等失效的根因，区分是制造缺陷、来料问题还是应用端过应力导致，为供应商索赔、产品改进及质量管控提供技术依据，避免同类失效重复发生。

Q2：芯片失效分析的检测流程一般需要多长时间？

常规芯片失效分析周期为5-10个工作日，具体时长取决于失效复杂度及检测项目数量。广东省华南检测技术有限公司支持加急服务，部分项目可压缩至3-5个工作日出具芯片失效分析报告。

Q3：芯片失效分析能否判定是供应商责任还是客户使用问题？

可以。通过芯片失效分析的全链路检测（如本案例中的外观、X-Ray、电性能、开封），结合失效链还原，可明确判定失效根因属于制造缺陷、来料瑕疵还是应用端过应力，为责任界定提供客观技术证据。

Q4：芯片失效分析的费用如何计算？

芯片失效分析费用根据检测项目、样品数量及分析深度综合报价，常规项目从数千元到数万元不等。广东省华南检测技术有限公司提供透明化报价体系，可先进行技术评估后出具芯片失效分析方案与费用明细。

Q5：如何预防芯片在应用中发生短路失效？

建议从三方面入手：一是加强来料芯片的可靠性筛选（高温老化、HTRB等）；二是在电路设计中增加TVS管、ESD防护及浪涌抑制电路；三是优化PCB布局与散热设计，避免芯片工作于过应力状态。定期委托具备CNAS、CMA资质的第三方机构进行芯片失效分析验证，可有效降低失效风险。
