在半导体、电子制造等行业中，芯片失效频发导致产品良率下降、研发周期延长，给企业带来巨大经济损失，传统检测方法难以穿透封装层定位故障根源。开盖失效分析作为芯片失效分析的核心技术，能精准剥离封装层、暴露芯片内部结构，快速找到失效症结。广东省华南检测技术有限公司凭借CNAS、CMA双重资质，为全国企业提供专业开盖失效分析服务，依托先进设备与资深团队，助力企业降低损耗、优化生产。

一、开盖失效分析技术原理与核心功能

（一）技术原理通俗解析

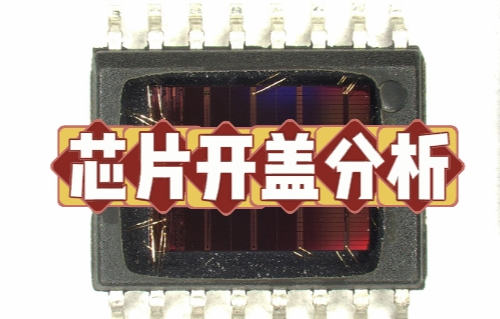

开盖失效分析（Decap）又称芯片开封、开帽，核心是通过物理或化学手段，在不损伤芯片内部结构与功能的前提下，去除芯片外部封装胶体，暴露晶圆、打线、焊盘等核心部件，为后续失效检测提供可视化条件。

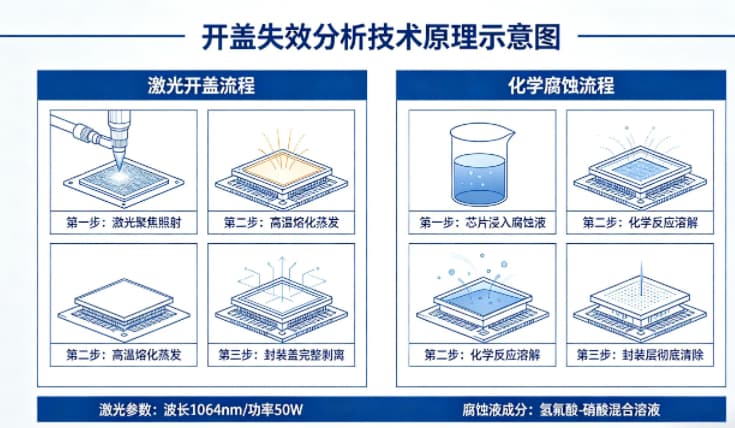

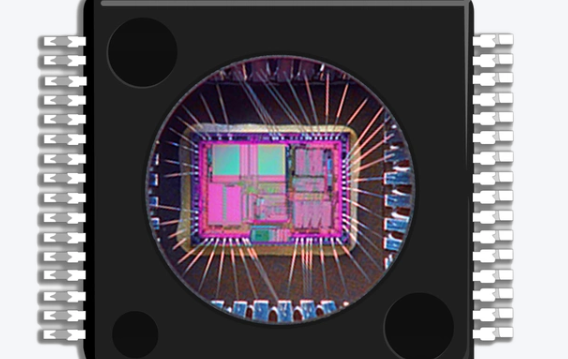

其核心原理分为两种主流方式：激光开盖利用高能激光束的气化作用，精准去除塑封材料，适合复杂封装芯片；化学腐蚀则通过特定试剂（如98%浓硫酸、发烟硝酸）溶解封装树脂，配合超声清洗去除残留物，适配批量样品检测。两种方式可联合使用，实现高效无损开盖。

（二）核心专业术语解释

1.  激光镭射开盖：利用激光束的热膨胀效应与气化作用，去除芯片塑封层的技术，具有无接触、高精度的特点，可避免损伤芯片内部铜线等敏感结构。

2.  等离子体开封（Plasma Decap）：通过等离子体轰击封装材料表面，适用于陶瓷、金属等特殊封装，兼具环保性与高精度，是高端芯片开盖的优选方式。

（三）核心功能（四大核心，精准赋能）

1.  失效模式分析：开盖后通过电性测试（电压、电流、功率消耗检测）与物理观察，明确芯片失效的具体模式与机制，排查设计、制造中的潜在缺陷，为工艺优化提供依据。

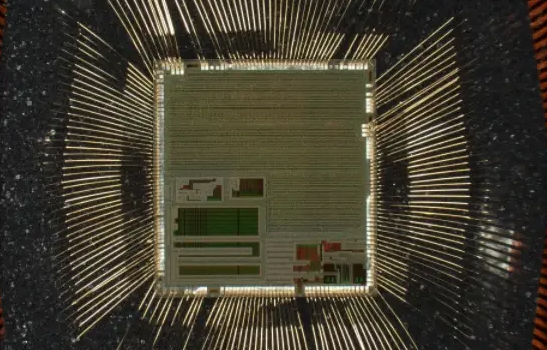

2.  精准故障定位：暴露芯片内部结构后，结合OM（光学显微镜）、SEM（扫描电镜）等设备，直观观察元件断裂、腐蚀、焊盘桥接等异常，精准定位故障点位与性质。

3.  材料成分分析：通过EDS能谱分析等技术，确定芯片材料组成与元素分布，检测材料缺陷、污染物，排查因封装材料不良导致的失效问题。

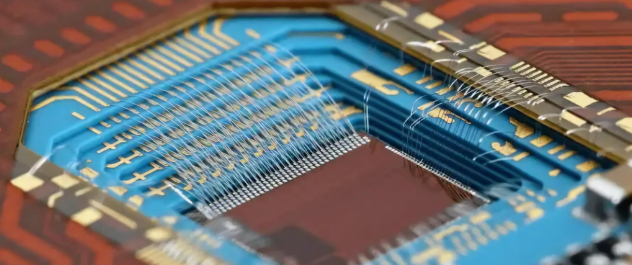

4.  封装质量验证：观察封装焊点、打线连接情况，评估封装工艺是否符合GB/T 37720-2019等行业标准，避免因封装缺陷导致的芯片失效。

二、开盖失效分析的行业应用场景

开盖失效分析广泛应用于电子制造、汽车电子、航空航天、新能源等多个领域，精准匹配不同行业的质量控制与失效排查需求，覆盖各类芯片及半导体器件检测。

（一）电子制造领域：电子芯片开盖失效分析

1.  集成电路（IC）失效排查：针对手机、电脑等终端产品的IC芯片，通过开盖失效分析，排查芯片烧毁、漏电、性能衰减等问题，提升产品良率。

每批次芯片抽样检测，可快速定位批量失效根源，避免不良产品流入市场，降低企业售后成本。

2.  PCBA板失效分析：对PCBA板上的芯片进行开盖检测，排查因芯片内部故障导致的板卡无法正常工作、信号异常等问题，缩短维修与研发周期。

（二）汽车电子领域：汽车芯片开盖失效分析

1.  车载芯片可靠性检测：针对车载MCU、IGBT等芯片，通过开盖失效分析，检测芯片在高低温、振动环境下的失效原因，保障车载电子系统稳定运行。

助力车企规避因芯片失效导致的行车安全隐患，提升车载电子部件的可靠性与使用寿命。

2.  新能源汽车电池管理芯片检测：对电池管理系统（BMS）芯片进行开盖分析，排查充放电异常、短路等失效问题，优化电池管理系统性能。

（三）航空航天领域：高端芯片开盖失效分析

1.  航天专用芯片失效分析：针对航空航天设备中的高可靠性芯片，通过等离子体开封等高精度开盖技术，检测芯片内部微观缺陷，确保航天设备在极端环境下稳定运行。

严格遵循航天行业检测标准，为航天器件的可靠性提供核心技术支撑。

2.  卫星电子元件检测：对卫星搭载的电子芯片进行开盖检测，排查封装缺陷、材料老化等问题，避免因芯片失效导致卫星故障。

（四）新能源领域：新能源芯片开盖失效分析

1.  光伏逆变器芯片检测：对光伏逆变器中的功率芯片进行开盖失效分析，排查过热、击穿等失效问题，提升光伏系统的发电效率与稳定性。

帮助光伏企业降低设备故障率，减少运维成本，提升产品市场竞争力。

2.  储能设备芯片检测：对储能电池控制芯片进行开盖检测，排查充放电控制失效、信号传输异常等问题，保障储能设备安全稳定运行。

三、开盖失效分析的五大技术优势

1.  无损开盖：采用激光+化学联合开盖技术，精准控制开盖深度与范围，开盖成功率高达99.5%，可完全保留芯片内部结构完整性，不影响后续电性测试。

2.  精准高效：激光开盖速度可达每分钟0.8-1.2mm，单颗芯片开盖周期最短仅需5分钟，配合SEM、EDS等设备，故障定位精度可达微米级，大幅缩短检测周期。

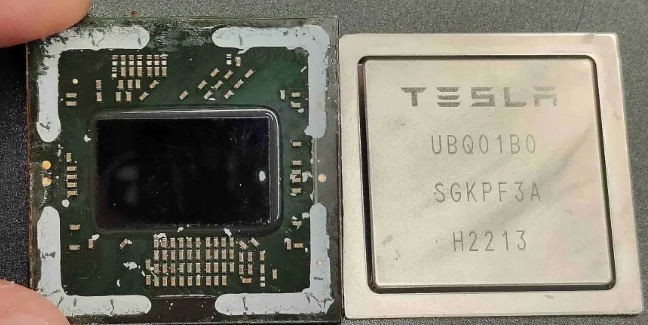

3.  兼容性广：支持BGA、QFN、DIP等所有主流封装类型，可处理0.1mm-50mm尺寸的芯片，适配集成电路、晶体管、MOS管等各类半导体器件检测。

4.  数据精准：检测数据误差控制在±0.01mm，材料成分分析准确率高达99.8%，检测报告符合CNAS、CMA标准，具有法律效力与国际公信力。

5.  安全环保：化学腐蚀试剂采用闭环处理系统，回收率达95%以上，实验室配备完善的通风与防护设备，符合ISO27001信息安全与ANSI/ESD S20.20静电防护标准。

四、广东省华南检测技术有限公司的开盖失效分析服务优势

（一）设备优势：高端设备矩阵，筑牢检测基础

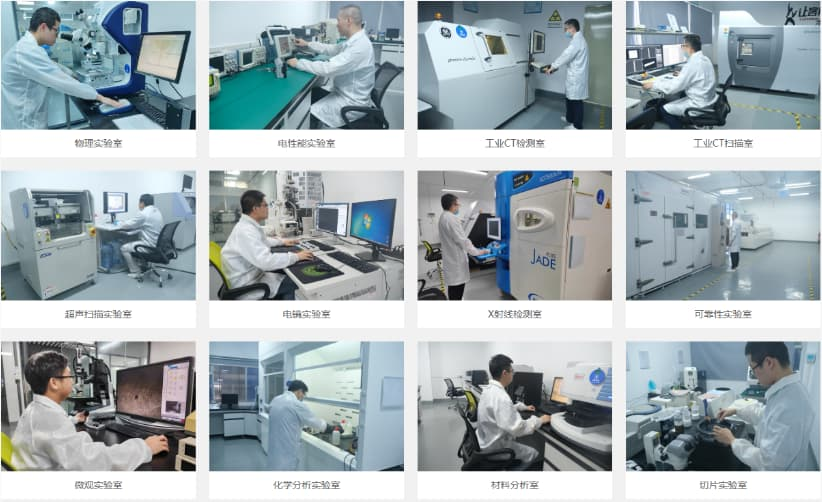

华南检测配备全套进口开盖失效分析设备，涵盖OGLASER激光开盖机、Smart Vision高精度显微镜、场发射扫描电镜（SEM）、EDS能谱仪、FIB双束聚焦离子束、X射线检测机等高端设备。

其中，激光开盖机可精准控制开封形状与深度，适配铜线芯片等敏感样品；FIB双束聚焦离子束可实现芯片内部微观结构的精准观测，为复杂故障定位提供有力支撑，设备整体配置处于行业领先水平。

（二）团队优势：资深专家团队，标准化服务流程

公司拥有一支由10+年行业经验工程师组成的专业团队，依托中科院与高校科研资源，累计处理超万例开盖失效分析案例，可快速应对各类复杂芯片失效问题。

严格遵循标准化服务流程，从样品接收、预处理、开盖检测到报告出具，全程可控，标准检测周期72小时，加急服务最快24小时出具初步报告，精准匹配客户项目时间要求。

（三）资质优势：双重权威认证，报告具备公信力

华南检测已通过CNAS（中国合格评定国家认可委员会）、CMA（检验检测机构资质认定）双重认证，检测流程严格遵循ISO9001质量管理体系，确保检测数据的科学性、准确性与公正性。

检测报告全国认可，具有法律效力，可用于产品质量验收、研发改进、市场准入等场景，为企业提供权威技术支撑。

五、开盖失效分析典型检测案例

案例1：电子制造企业IC芯片烧毁失效分析

背景描述：某电子制造企业生产的手机IC芯片，在批量生产过程中出现15%的失效率，芯片通电后快速发热、烧毁，导致产品返工率激增，造成严重经济损失，急需定位失效根源。

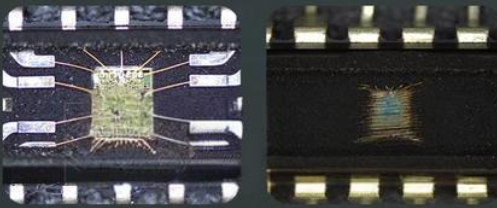

检测过程：华南检测工程师接收样品后，采用激光开盖技术对失效芯片与正常芯片进行开盖处理，去除塑封层后，通过SEM+EDS能谱分析，观察芯片内部晶圆、焊盘及铜线连接情况，对比分析失效芯片与正常芯片的差异。

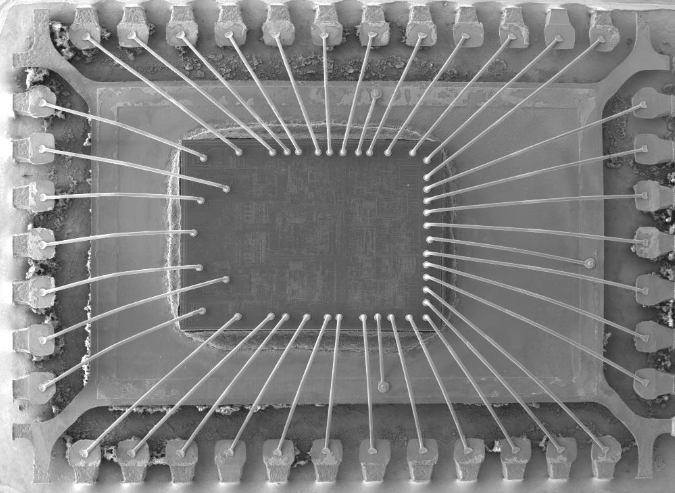

成果数据：最终定位失效根源为芯片内部焊盘桥接导致短路，通过优化焊接工艺，企业芯片失效率从15%降低至0.8%，产品良率提升至99.2%，每月减少返工成本80余万元。

案例2：新能源汽车BMS芯片失效分析

背景描述：某新能源车企的电池管理系统（BMS）芯片，在高低温测试中出现30%的失效情况，表现为充放电控制异常，影响电池续航与行车安全，需快速排查失效原因并优化。

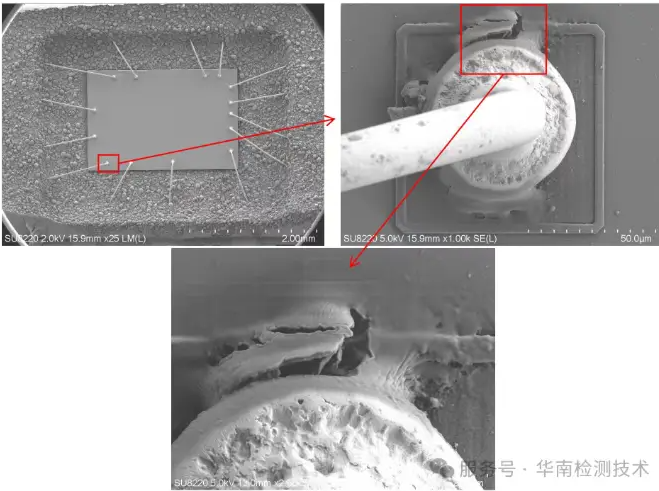

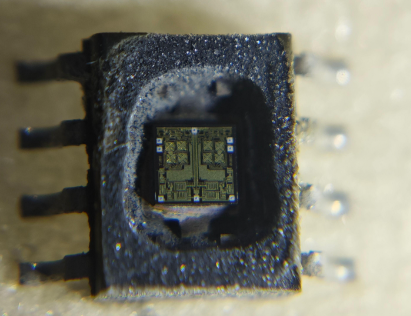

检测过程：采用激光+化学联合开盖技术，对失效BMS芯片进行无损开盖，通过OM光学显微镜观察芯片内部结构，结合EDS能谱分析材料成分，排查封装缺陷与材料老化问题。

成果数据：确定失效原因为封装材料耐高温性能不足，导致高温环境下封装层开裂、芯片受潮短路，结合检测结果优化封装材料后，芯片高低温测试通过率提升至99.5%，保障了BMS系统的稳定性。

六、结语

随着半导体技术的不断升级，芯片封装形式愈发复杂，开盖失效分析已成为企业质量控制、研发改进的核心技术，在电子制造、汽车电子等多个领域发挥着不可替代的作用。广东省华南检测技术有限公司始终以“科学严谨、求实创新、诚信公正、准确高效”为质量方针，为全国企业提供精准、高效、专业的开盖失效分析服务。

我们凭借高端设备、资深团队与双重权威资质，全程为企业保驾护航，助力企业降低损耗、优化工艺、提升产品竞争力。如需了解更多开盖失效分析服务详情，可访问广东省华南检测技术有限公司官网，或联系我们的专业团队，获取定制化检测方案。
