工业CT检测在制造业中的应用

工业CT检测在制造业中的应用

作为制造业的研发工程师或质量经理，你是否遇到过这样的困扰：新产品试制，内部结构是否如设计一样完美？产品失效分析，断裂面下到底隐藏着什么秘密？传统剖切破坏性大，费时费力，还可能误判。

工业CT检测，就像是给产品做一次无创的“CT扫描”，让你在不破坏样品的前提下，360度无死角地看清内部世界。今天，我们就来聊聊这项技术如何成为制造业的“透视眼”，帮你解决那些“看不见”的难题。

你的产品内部有气孔吗？工业CT帮你找出来

在汽车、航空等精密制造领域，铸件内部的微小气孔、缩孔是致命的隐患。比如我们常见的汽车电机壳体，如果在运行中出现因内部缺陷导致的破裂，后果不堪设想。

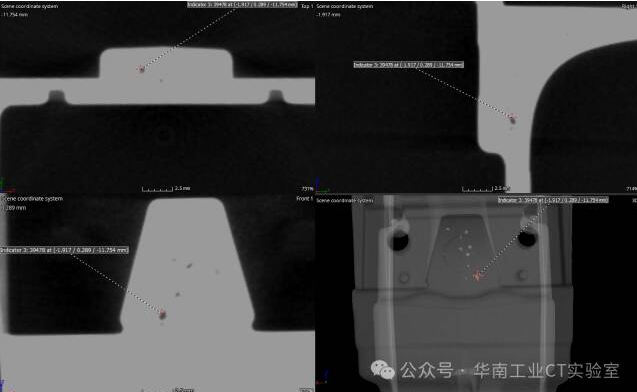

传统的检测方法，如超声波，只能提供一维的波形信号，无法直观看到缺陷的形状和分布。而工业CT检测则完全不同。它能生成高精度的三维图像，将壳体内部的每一个气孔、每一处疏松都清晰地呈现在你眼前。我们曾为一家新能源汽车厂商检测电机壳体，通过我们的岛津SMX-225CT设备，成功定位了多处直径仅为几十微米的微小气孔，并直观地展示了它们在三维空间中的分布形态。这个信息，直接帮助客户优化了浇铸工艺，将产品良率提升了15%以上。

研发打样“抓瞎”？工业CT让内部结构“可视化”

对于研发工程师来说，最怕的就是“开盲盒”。一个复杂零件设计出来，3D打印或机加工后，内部结构是否精准？装配关系是否到位？有没有干涉？

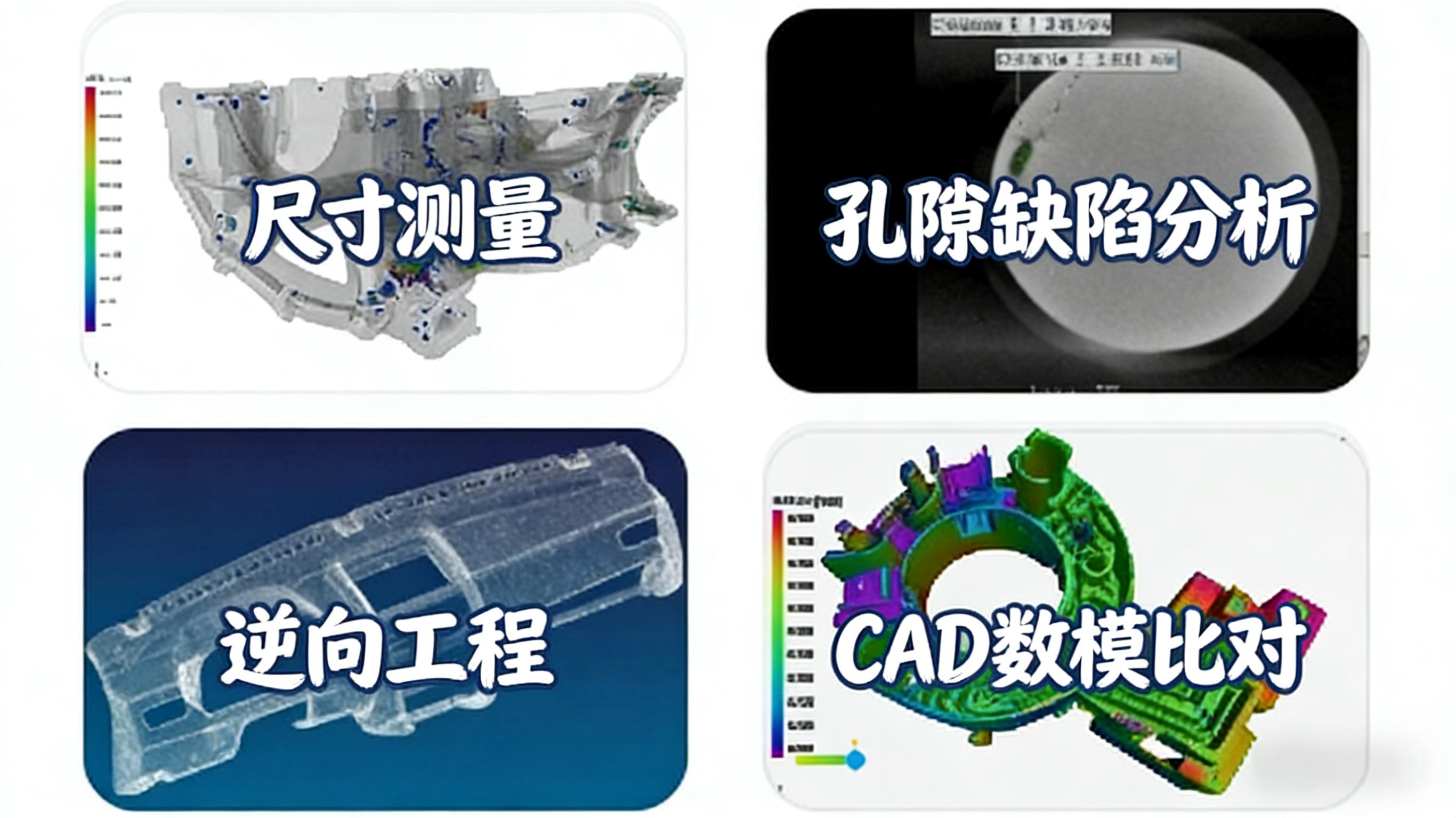

工业CT检测此时就成了研发阶段的“最佳拍档”。它可以在不破坏样品的前提下，完成：

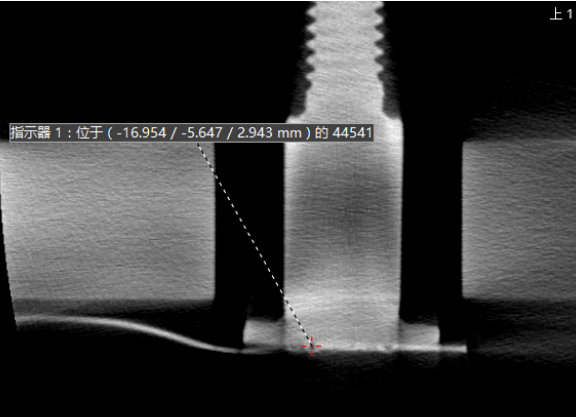

装配分析：清晰看到装配体内部的间隙、错位，甚至螺丝的螺纹咬合情况。

壁厚分析：自动测量模型任意位置的壁厚，用色差图直观显示壁厚是否均匀，是否存在过薄风险。

CAD对比：将扫描得到的实际三维模型与设计的CAD模型进行对比，精准找出尺寸偏差，让设计缺陷无所遁形。

想看清细微结构？分辨率和样品尺寸如何平衡？

很多工程师关心：我的样品能测吗？能测多清楚？这里有个关键点：工业CT检测的分辨率和样品尺寸是强相关的。

我们实验室的岛津SMX-225CT设备，最大可检测300*400mm、重15KG的样品，极限分辨率能达到1-3微米。但请注意，分辨率并非固定不变。一个简单的判断方法是：你要观测的结构尺寸，最好是设备分辨率的3-5倍。

举个例子，如果你想观测一个直径为120微米的微小孔隙，那么理论上，我们需要将分辨率设置在24-40微米左右，才能获得足够清晰、可用于分析的图像。如果样品尺寸很大，又想看清极小的结构，就需要和我们的工程师沟通，共同制定最优的扫描方案。这背后，是我们对设备性能的深刻理解和对扫描参数的精准把控。

工业CT检测真实案例：一个汽车转向节的故事

前不久，一家知名汽车零部件供应商找到我们，他们生产的一个铝合金转向节在耐久性测试中提前失效。需要在不破坏样品的情况下，找到失效的根本原因。

我们使用工业CT检测，对这个转向节进行了全尺寸扫描。通过三维重建图像，我们不仅在断裂源附近发现了多个细小且密集的缩孔，还通过高精度截面分析，直观地展示了这些缩孔与裂纹扩展路径的精确对应关系。这份基于CT数据的分析报告，为客户提供了无可辩驳的证据，帮助他们成功定位到上游原材料供应商的铸造缺陷问题，并据此改进了来料检验标准。

选择工业CT检测，我们有哪些硬实力？

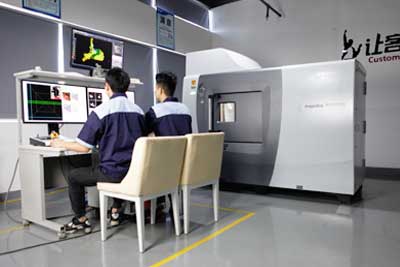

在广东省华南检测技术有限公司，我们深知每一次检测都关乎您的产品品质。除了拥有岛津SMX-225CT（225KV）这样的高精度设备外，我们更注重将设备性能转化为解决实际问题的能力。

无论是几毫米的精密电子元件，还是几百毫米的汽车零部件，我们都能根据您的具体需求，定制最合理的扫描方案。我们的工程师不仅会操作设备，更懂制造工艺，能深入理解您的检测目的，并提供有价值的分析报告。

总结一下， 在制造业追求高质量、高效率的今天，工业CT检测已不再是高不可攀的“黑科技”，而是研发、质控、失效分析中不可或缺的利器。它让你看得更清，走得更稳。

华南检测：https://www.gdhnjc.com/

如果你也在为产品内部的质量问题烦恼，不妨考虑让工业CT检测来帮你“透视”一下。欢迎联系我们，一起探讨如何用无损检测技术，为您的产品保驾护航。
