电机蜗杆是传动机构中的重要零部件。一旦蜗杆在测试或服役过程中提前断裂，不仅会造成传动功能失效，还可能影响整机寿命与生产交付。面对这类异常，仅凭断口颜色或外观形貌通常难以直接判断根因，需要结合断口检查、扫描电子显微镜分析、元素成分分析、金相组织检测及硬度测试，建立相互印证的检测证据链。

本次电机蜗杆断裂失效分析案例中，样品要求完成10000回合测试，但在使用不到1000回合时便偶发断裂。广东省华南检测技术有限公司对断裂样品和正常样品进行对比分析，逐步排查腐蚀、异常元素、组织缺陷及硬度差异等可能因素，最终推测样品断裂与螺纹根部应力集中引发的疲劳断裂有关。

一、案例背景：电机蜗杆为何提前断裂？

客户送检的某电机蜗杆在抽样测试过程中出现偶发断裂。按照测试要求，样品应达到10000回合；实际失效样品使用不到1000回合便发生断裂，寿命与要求存在明显差距。

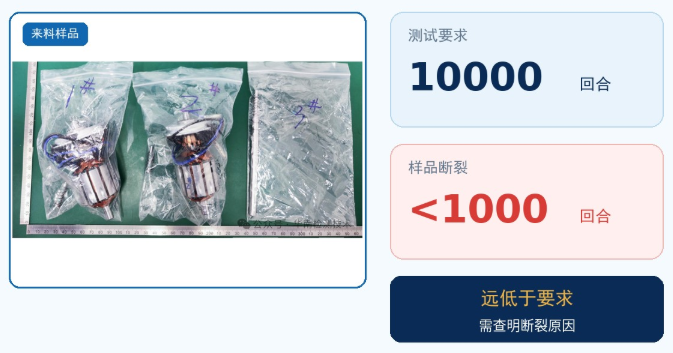

图 2  电机蜗杆不到1000回合发生断裂

对于蜗杆、齿轮轴、电机轴等金属传动零件，断裂可能与材料质量、结构设计、加工表面、热处理、装配状态、异常载荷或服役环境有关。如果只观察断裂位置就直接下结论，容易忽略真正的裂纹起源和扩展过程。因此，本次分析重点回答三个问题：

1. 裂纹最早从什么位置形成？

2. 断裂属于一次性过载，还是循环载荷作用下的疲劳断裂？

3. 是否存在腐蚀、异常元素、夹杂、金相组织或硬度方面的异常？

二、电机蜗杆常见断裂原因有哪些？

在开展检测前，应先根据零件结构、制造过程和使用工况建立可能原因清单。电机蜗杆断裂常见原因主要包括以下几类。

1. 螺纹根部应力集中

蜗杆的螺纹根部属于几何尺寸变化区域。如果根部圆角偏小、过渡不平顺，或局部存在加工刀痕、划伤等表面缺陷，工作载荷可能在该位置形成较高的局部应力，使裂纹优先萌生。

2. 循环载荷造成疲劳损伤

蜗杆在反复转动和传递载荷的过程中会承受周期性应力。即使单次载荷未超过材料瞬时承载能力，长期循环也可能使局部损伤累积，形成疲劳裂纹，并逐步向内部扩展。

3. 材料夹杂或冶金缺陷

非金属夹杂、疏松、偏析或其他材料缺陷可能破坏基体连续性，成为裂纹萌生位置。因此，金相组织检查是金属断裂失效分析中的重要排查项目。

4. 热处理或硬度异常

如果热处理工艺不合适，可能导致组织状态、表面硬度或心部硬度偏离设计要求，影响零件的强度、韧性和疲劳性能。判断这一因素时，需要同时查看组织和硬度数据，不能只依据单个硬度点作出结论。

5. 腐蚀、磨损或外来元素影响

腐蚀坑、异常介质和表面磨损会削弱有效截面，也可能形成应力集中。通过宏观断口观察与EDS元素分析，可判断断面是否存在明显腐蚀迹象或异常元素。

6. 过载、装配偏差或异常工况

装配不同心、卡滞、冲击载荷及超负荷运行也可能造成蜗杆断裂。此类因素通常需要结合现场工况、载荷记录和装配信息综合验证。

三、本次蜗杆断裂失效分析采用哪些方法？

本案例按照“先定位断裂特征，再逐项排除潜在异常”的思路开展检测，主要包括断口检查、SEM分析、EDS分析、金相组织检测和维氏硬度检测。

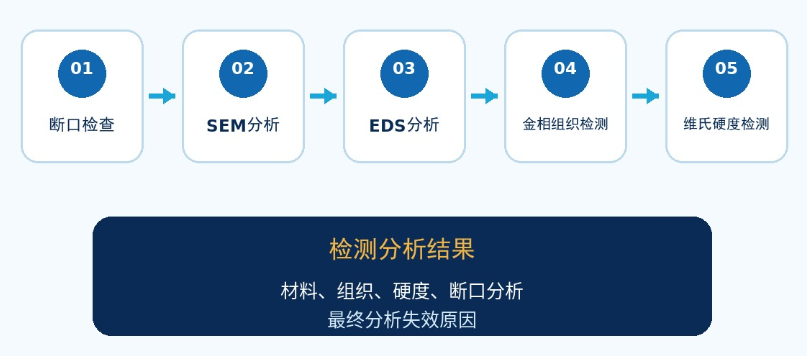

图 3  电机蜗杆断裂失效分析检测流程

这套检测流程并不是简单罗列仪器结果，而是让每项数据回答一个具体问题：宏观断口用于判断断裂位置和表面状态；SEM用于寻找裂纹源、疲劳条带和最终断裂区；EDS用于检查异常元素；金相用于对比夹杂与组织；硬度测试用于判断失效样品与正常样品是否存在明显性能差异。

四、断口检查：断裂均发生在螺纹根部

首先对1号、2号断裂样品进行宏观观察。两件样品的断裂均发生在螺纹根部位置，断裂位置具有一致性；断口表面未见明显腐蚀迹象。

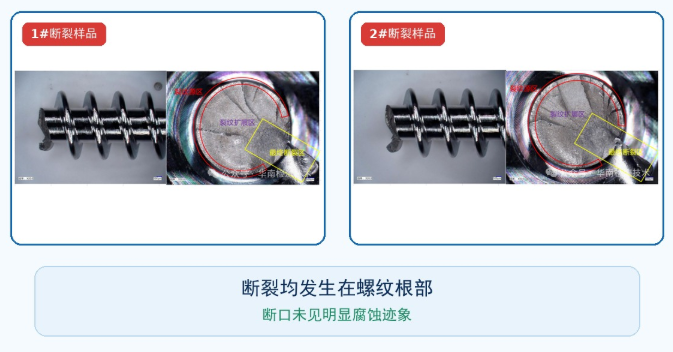

图 4  电机蜗杆螺纹根部断口检查

螺纹根部是结构截面和几何形状发生变化的位置，也是应力容易集中的区域。两件失效样品均在相近部位断裂，说明断裂并非完全随机，但宏观观察仍不足以区分疲劳断裂和一次性过载断裂，因此需要进一步观察断口微观形貌。

五、SEM断口分析：发现疲劳条带和韧窝形貌

扫描电子显微镜可以放大观察断口不同区域的微观特征，是本次疲劳断裂分析的关键手段。

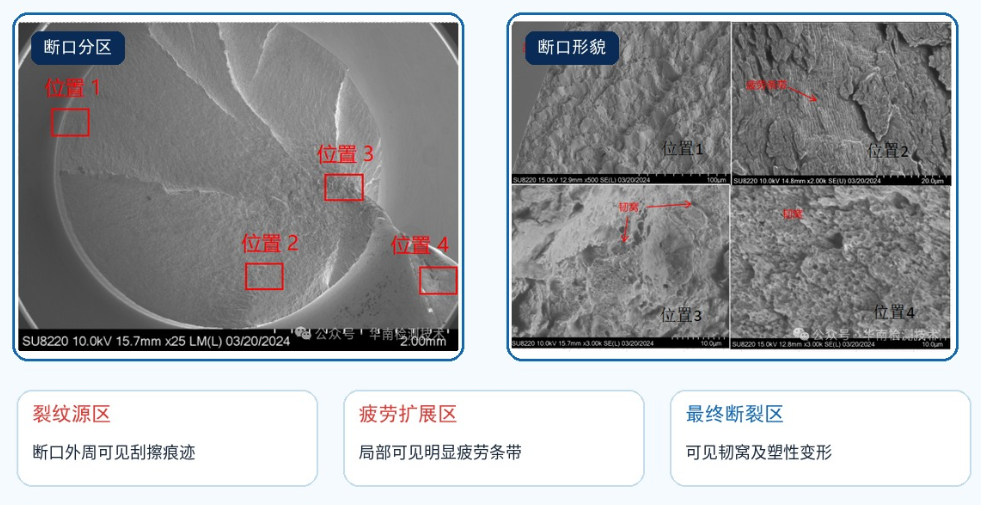

图 5  电机蜗杆断口SEM疲劳条带分析

SEM结果显示，1号和2号断裂样品的断口外周均可见明显刮擦痕迹。结合断口分区判断，该区域应为裂纹源附近。裂纹形成后，断裂面在后续服役过程中发生接触和摩擦，从而留下刮擦痕迹。

在裂纹扩展区的局部位置，可以观察到明显的疲劳条带。疲劳条带说明裂纹并不是在一次载荷作用下瞬间贯穿，而是在循环应力作用下逐步扩展。

在位置3和位置4附近可见明显韧窝形貌。该区域属于最终断裂区：随着疲劳裂纹持续扩展，零件剩余的有效承载面积不断减小；当剩余截面无法继续承受载荷时，发生最终过载断裂，并伴随较明显的塑性变形。

因此，疲劳条带与最终断裂区的韧窝并不矛盾，而是分别记录了“裂纹逐步扩展”和“剩余截面最终过载”两个阶段。

六、EDS分析：断面未检测到异常元素

为判断断裂是否与异常介质、污染或腐蚀产物有关，对1号和2号断裂样品的断面进行了EDS元素分析。

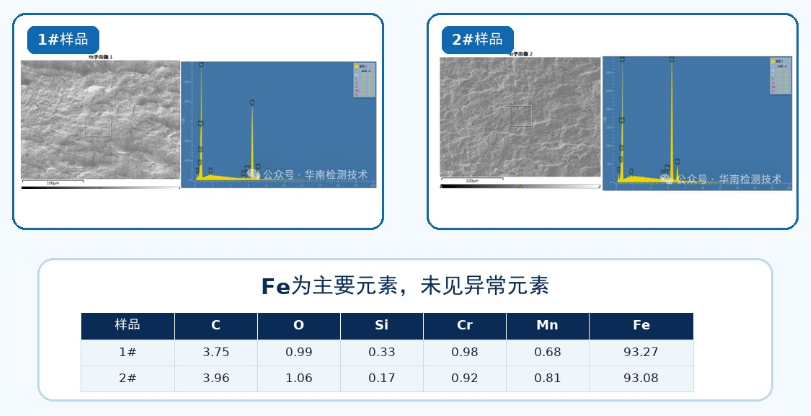

图 6  电机蜗杆断面EDS元素成分分析

检测结果显示，两件断裂样品的断面均以Fe为主要元素，未检测到能够解释本次异常断裂的异常元素。结合宏观断口未见明显腐蚀迹象的结果，目前没有充分证据支持由明显腐蚀或外来元素污染直接引起断裂。

需要注意的是，EDS结果用于分析送检位置的元素组成。其意义在于与断口形貌和其他检测结果共同判断，而不是仅凭“未发现异常元素”就单独确定失效原因。

七、金相组织检测：NG与OK样品未见明显组织差异

将1号断裂样品与3号正常样品镶嵌制样，研磨抛光后观察抛光态形貌，并在腐蚀后检查金相组织。

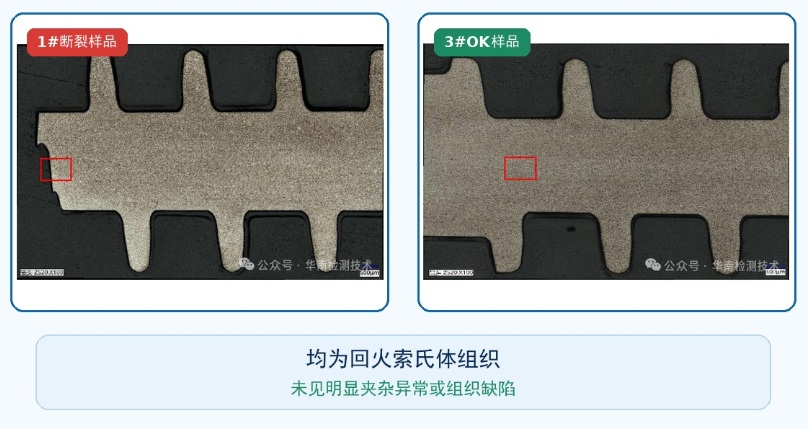

图 7  断裂蜗杆与正常蜗杆金相组织对比

抛光态观察结果显示，两件样品均未见明显夹杂异常。腐蚀后观察发现，两件样品均为回火索氏体组织，蜗杆心部均可见沿轴向分布的变形流线，未发现能够直接解释本次断裂的明显组织缺陷。

NG与OK样品的组织状态相近，说明本次异常并没有呈现出明确的批次性金相组织差异。材料组织因素因此不是当前证据链中最主要的指向，但是否满足具体产品标准，仍应结合材料牌号、图纸要求和热处理技术条件进一步评价。

八、维氏硬度检测：心部硬度未见明显差别

硬度测试结果显示，1号断裂样品三个测试点分别约为299、300和299 HV10，平均值约299 HV10；3号正常样品测试结果约为296、291和292 HV10，平均值约293 HV10。

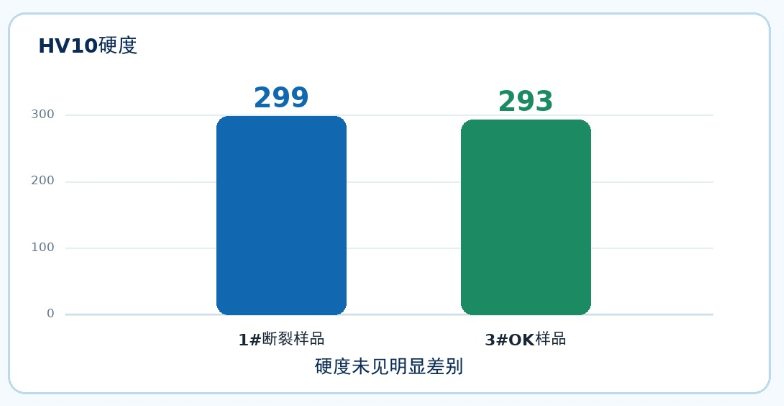

图 8  断裂蜗杆与正常蜗杆维氏硬度对比

两件样品的心部硬度未见明显差别。结合金相组织对比结果，没有发现失效样品因心部硬度明显异常而提前断裂的直接证据。

需要强调的是，硬度结果应结合图纸或技术规范判定是否合格。本案例主要通过NG与OK样品横向对比，判断硬度差异是否能够解释失效，而不是替代产品标准符合性判定。

九、综合分析：螺纹根部应力集中引发疲劳断裂

综合断口检查、SEM、EDS、金相组织及维氏硬度检测结果，可以形成如下失效证据链：

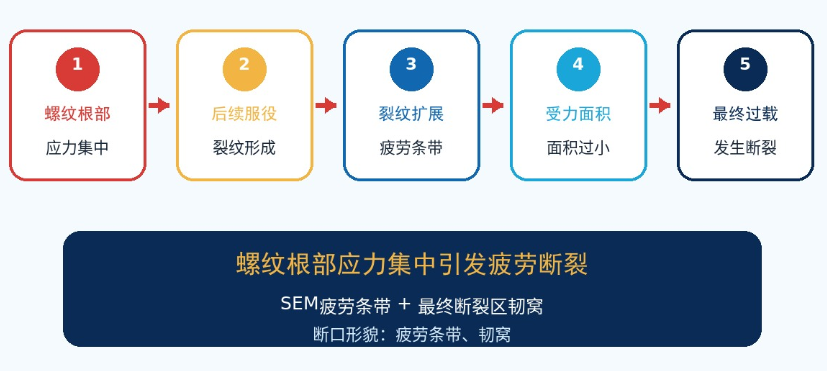

图 9  电机蜗杆螺纹根部疲劳断裂机理

螺纹根部几何过渡区域形成局部应力集中 → 在循环载荷作用下产生初始裂纹 → 裂纹由外向内逐步扩展并形成疲劳条带 → 零件有效承载面积持续减小 → 剩余截面发生最终过载断裂。

两件样品均在螺纹根部断裂，SEM观察到疲劳条带和最终断裂区韧窝；与此同时，EDS未发现异常元素，NG与OK样品的金相组织和心部硬度也未见明显差异。基于现有检测证据，推测本次电机蜗杆断裂的主要原因为螺纹根部应力集中引发的疲劳断裂。

这里使用“推测”而不是绝对化表述，是因为失效分析还应结合螺纹尺寸、根部圆角半径、表面粗糙度、实际载荷、装配同轴度和测试工况进一步验证。实验室检测已经明确了断裂模式与主要证据方向，后续工程验证则用于确认应力集中的具体来源。

十、电机蜗杆疲劳断裂如何改进？

根据本次检测结果，建议从结构过渡、加工表面、表面强化和寿命验证四个方向开展改善。

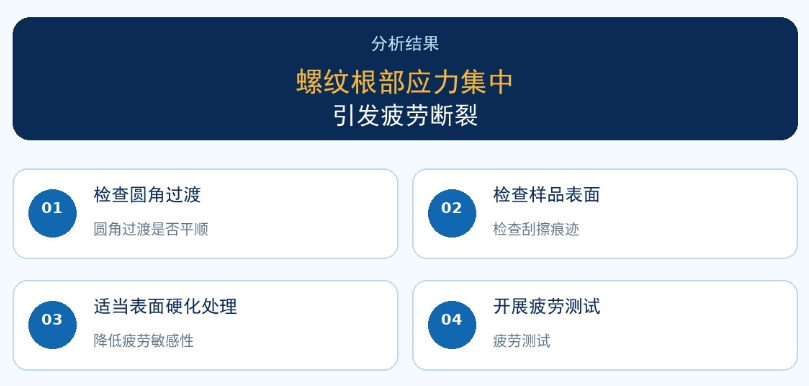

图 10  电机蜗杆断裂分析结论及改进建议

1. 检查螺纹根部圆角过渡

确认螺纹根部圆角是否满足图纸要求，检查过渡是否平顺，避免尖角、突变或局部半径偏小。必要时可结合尺寸测量或有限元分析，比较改善前后的应力分布。

2. 检查加工表面完整性

重点检查裂纹源附近是否存在刀痕、划伤、毛刺或其他表面损伤，并复核加工参数、刀具状态和表面粗糙度。对于承受循环载荷的零件，细小表面缺口也可能提高疲劳敏感性。

3. 评估适当的表面硬化处理

在材料、尺寸和设计允许的前提下，可评估适当的表面强化或硬化处理，以改善表面耐磨性和疲劳性能。具体工艺应通过组织、硬度梯度、有效硬化层深度及疲劳寿命试验进行验证，避免仅凭经验调整。

4. 通过对比试验验证改善效果

建议使用改善前后样品开展相同条件下的寿命测试，并记录断裂回合数、失效比例和断裂位置。如果条件允许，可进一步结合载荷监测、装配同轴度检查及应力分析，判断异常载荷或装配偏差是否放大了螺纹根部应力。

十一、金属零部件断裂可以检测哪些项目？

针对蜗杆、电机轴、齿轮、螺栓、弹簧、销轴及其他金属零部件断裂问题，通常可根据样品状态和分析目的选择以下项目：

· 宏观外观及断口检查；

· 体视显微镜或扫描电子显微镜断口分析；

· EDS微区元素分析；

· 金相组织、夹杂物及脱碳层检查；

· 硬度、拉伸、冲击等力学性能测试；

· 材料化学成分分析；

· 镀层、硬化层或表面处理质量检查；

· 结合工况开展断裂机理和根因分析。

广东省华南检测技术有限公司可根据失效现象、样品数量、材料信息和使用工况制定针对性的断裂失效分析方案，通过多项检测结果建立证据链，帮助企业区分材料、设计、加工、装配、环境及使用条件等不同因素。

十二、常见问题

电机蜗杆断裂通常由哪些原因造成？

常见原因包括螺纹根部应力集中、循环载荷疲劳、材料夹杂、热处理或硬度异常、表面加工损伤、腐蚀以及过载或装配偏差。实际根因需要结合断口形貌、材料检测和使用工况综合判断。

如何判断蜗杆是疲劳断裂还是一次性过载断裂？

疲劳断裂通常具有裂纹源区、扩展区和最终断裂区。SEM下可能观察到疲劳条带等特征；一次性过载断裂则更强调瞬间失稳形成的断口形貌。工程判断不能只依靠单张照片，应结合宏观断口、微观形貌和载荷信息。

SEM为什么适合用于断口分析？

SEM能够观察断口微区形貌，帮助识别裂纹源、疲劳条带、解理特征和韧窝等信息。与EDS结合后，还可对指定区域进行元素分析，为区分疲劳、过载、腐蚀或材料异常提供依据。

金属断裂失效分析需要提供哪些信息？

建议提供失效样品与正常样品、材料牌号、图纸或技术要求、使用时间、载荷和转速、测试条件、失效比例、断裂位置及异常发生过程。信息越完整，越有利于制定有效的检测方案和解释检测结果。

结语

电机蜗杆不到1000回合便发生断裂，表面看是一个“零件断了”的简单问题，但真正的根因判断需要完整的检测证据。通过断口检查定位螺纹根部，通过SEM发现疲劳条带和最终断裂区韧窝，再结合EDS、金相组织与硬度对比排查其他因素，本案例最终将主要原因指向螺纹根部应力集中引发的疲劳断裂。

如果您的蜗杆、电机轴、齿轮或其他金属零部件出现异常开裂、断裂、磨损或腐蚀，可保留失效断口，并同时准备正常对照样品及使用工况信息。华南检测可根据实际问题制定检测方案，以检测数据还原失效过程，为设计、材料、工艺及质量改善提供依据。
