摘要： 芯片开裂（Die Crack）是半导体器件失效的常见根因之一，尤其在汽车电子、消费电子等高可靠性领域，微小的裂纹都可能导致整机功能异常。本文以广东省华南检测技术有限公司完成的一起真实芯片开裂失效分析案例为主线，完整还原从故障现象、无损检测到开封验证的全流程，并系统梳理芯片开裂原因分析与预防思路，为电子制造企业提供可落地的失效分析参考。

一、芯片开裂失效分析的行业背景与重要性

在现代电子制造产业链中，芯片作为核心元器件，其可靠性直接决定了终端产品的性能与寿命。据统计，在半导体失效分析案件中，由物理损伤引发的失效占比超过30%，其中芯片开裂（Die Crack）是典型且隐蔽的失效模式之一。

芯片开裂通常发生在晶圆切割、芯片贴装、回流焊或后续使用阶段。由于封装材料的遮挡，早期裂纹往往无法通过肉眼直接发现，需要通过X-Ray检测、电性能测试、芯片开封分析等手段逐步定位。对于汽车电子、工业控制、通信设备等对可靠性要求极高的应用场景，及时、精准地完成IC开裂检测，不仅能挽救批次性质量风险，更能为设计优化和工艺改进提供关键数据支撑。

二、案例分析：某芯片O/S故障的失效分析全流程

以下案例由广东省华南检测技术有限公司实验室完成，展示了从来料到结论的标准化芯片失效分析路径。

2.1 案例背景：最终测试中的O/S故障

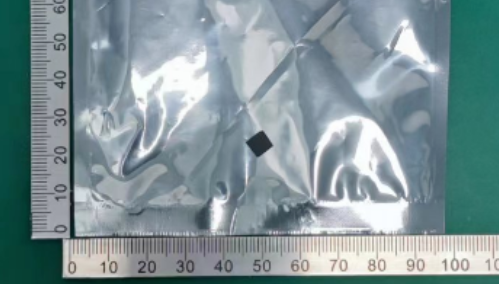

某批次芯片在客户端最终功能测试（Final Test）环节出现O/S（Open/Short，开路/短路）异常。客户委托分析导致该不良现象的根本原因。来料样品为常规防静电包装，外观尺寸正常，无明显物理破损。

2.2 分析过程

步骤一：外观检查（Visual Inspection）

分析的第一步是对样品进行全面的外观检查。在显微镜下观察：

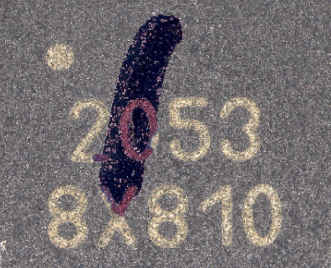

样品正面：丝印标识清晰，可见"2053"及"8X810"字样，表面无划痕、无污染物附着，整体形貌正常。

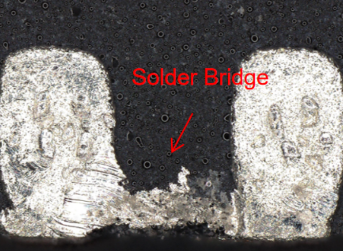

样品背面：焊盘区域存在明显异常。在高倍显微镜下，部分相邻焊点之间出现焊桥（Solder Bridge）现象，即焊料在相邻引脚间形成了不应有的连接。这一发现提示可能存在焊接工艺异常或后续应力导致的焊料迁移。

技术说明： 外观检查是半导体失效分析的基础环节，虽然无法直接定位芯片内部缺陷，但能够快速识别封装损伤、引脚变形、污染等宏观异常，为后续检测提供方向。

步骤二：X-Ray无损检测（X-Ray Inspection）

在不破坏样品的前提下，采用X-Ray透视检查芯片内部结构：

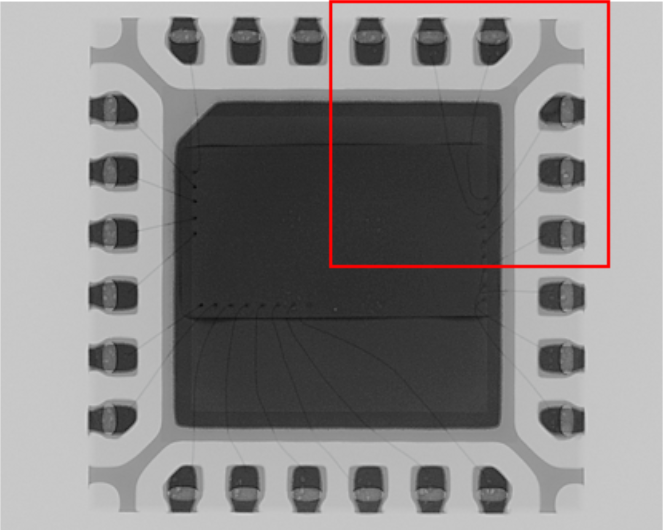

整体形貌：X-Ray图像显示芯片内部金线（Bonding Wire）布局基本完整，但顶部区域金线存在异常凹陷。

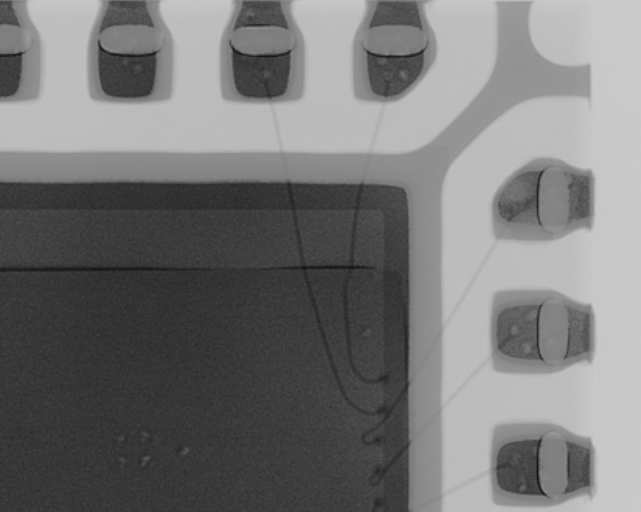

局部放大观察：进一步放大目标区域后，可见金线走向不规则，部分线段出现明显下塌或挤压痕迹。这一现象通常与封装内部存在应力集中或物理位移有关。

技术说明： 芯片X-Ray检测是失效分析中不可或缺的无损手段，能够穿透封装材料，清晰呈现金线连接、芯片贴装位置、空洞等内部特征，且不会对样品造成破坏，适用于批次性筛查。

步骤三：电性能测试（Electrical Characterization）

为量化故障现象，对样品进行电性能测试：

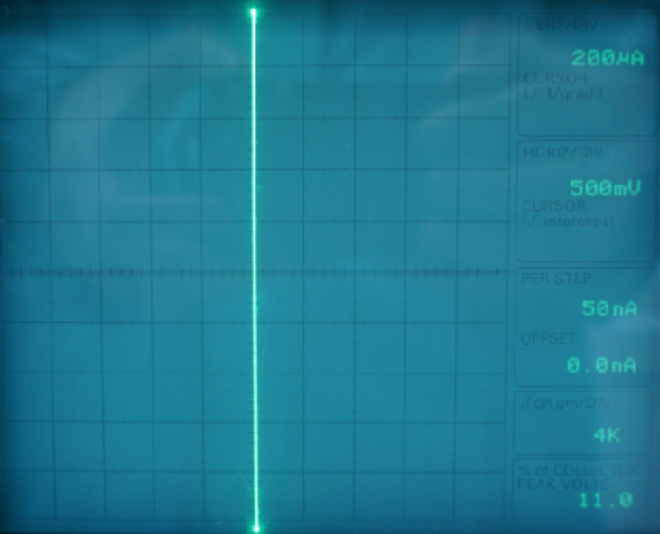

测试结果显示：Pin8与Pin9之间存在短路（Short Circuit）。

结合外观检查中发现的焊桥现象，初步判断短路可能与外部焊点异常或内部线路损伤相关。但电性能测试无法区分失效点位于封装外部还是芯片内部，因此需要进一步的开封验证。

技术说明： 芯片电性能测试是失效分析的"诊断仪"，通过I-V曲线、功能测试等手段，能够准确定位失效引脚和电气异常模式，为物理分析提供明确的靶向目标。

步骤四：开封检查（Decapsulation）

为验证内部真实状态，采用化学开封（Decap）技术去除封装材料，暴露芯片本体（Die）：

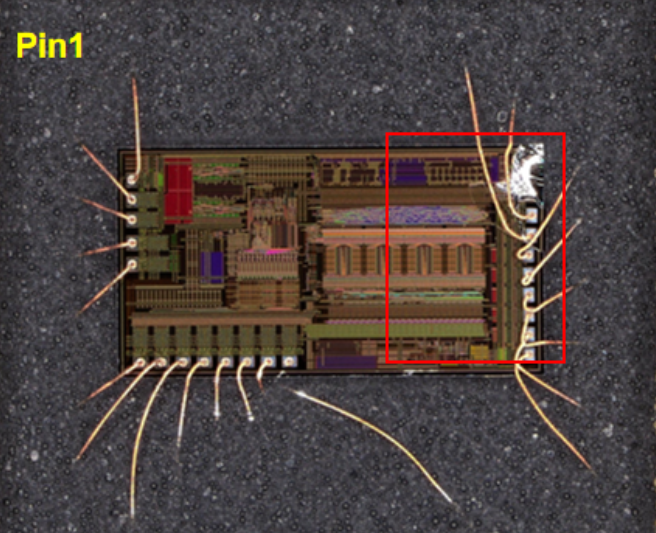

开封后整体形貌：去除封装后，可见芯片本体及金线连接。在芯片右侧区域（靠近Pin1方向），金线及焊盘区域出现明显异常。

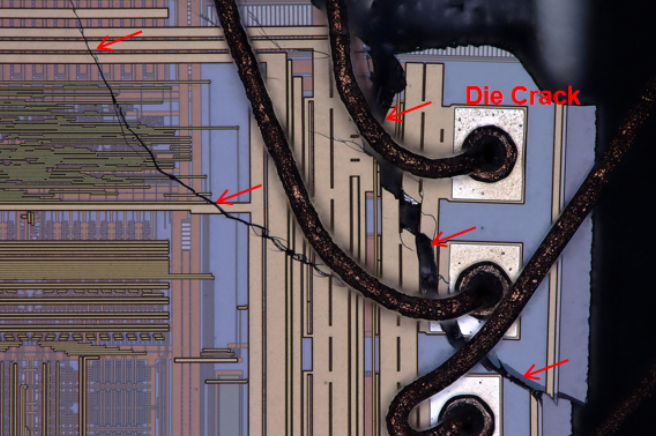

高倍放大观察：在显微镜高倍视野下，芯片表面存在多条贯穿性裂纹。裂纹从芯片边缘向内部延伸，部分裂纹恰好穿过金线焊盘区域，导致内部线路断裂或短路。图中清晰标注了Die Crack（芯片开裂）的位置，裂纹呈树枝状分布，是典型的脆性断裂形貌。

技术说明： 芯片开封分析是失效分析的很有效手段，通过精确去除环氧树脂封装，暴露芯片表面，能够直接观察金属层损伤、氧化、腐蚀、裂纹等微观缺陷。开封过程对操作精度要求极高，需避免对芯片本体造成二次损伤。

2.3 分析结论

综合外观检查、X-Ray检测、电性能测试及开封验证的结果，本次O/S故障的根本原因为：芯片本体开裂（Die Crack）。

裂纹导致芯片内部线路受损，进而引发Pin8与Pin9之间的短路异常。芯片开裂可能源于封装应力、热循环疲劳或机械冲击，建议客户回溯封装工艺参数及可靠性测试条件。

三、芯片开裂原因分析与预防措施

基于大量芯片可靠性检测经验，芯片开裂的常见诱因可分为以下几类：

对于汽车电子、工业控制等高可靠性领域，建议在量产前增加温度循环（TCT）、机械冲击等可靠性验证，提前暴露潜在的汽车电子芯片失效风险。

四、芯片失效分析的常用技术手段

针对芯片类失效，专业的半导体失效分析实验室通常采用"由外到内、由无损到有损"的递进式分析策略：

外观检查（Visual Inspection）：快速识别宏观缺陷；

X-Ray检测：无损透视内部结构，排查金线、焊点、空洞异常；

C-SAM（超声波扫描）：检测封装分层、空洞；

电性能测试：定位失效引脚和电气异常模式；

开封分析（Decap）：暴露芯片本体，观察微观缺陷；

SEM/EDS：进一步分析裂纹形貌和成分。

五、为什么选择专业的芯片失效分析实验室

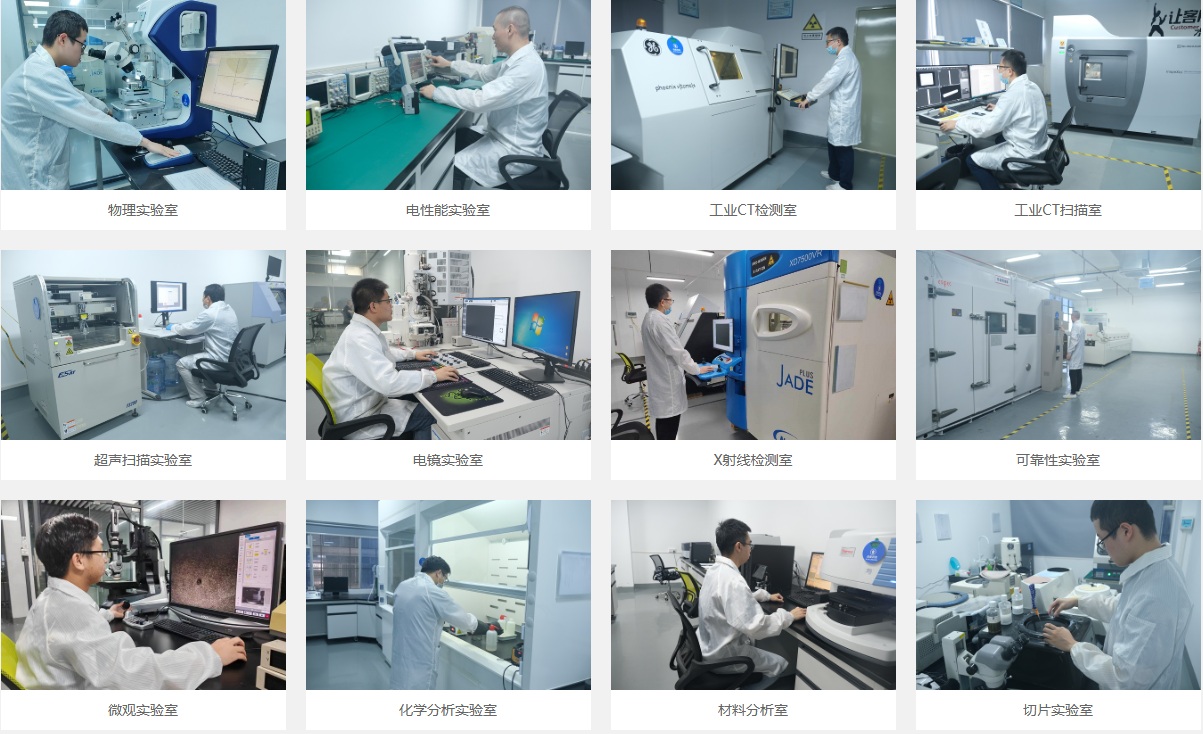

芯片失效分析是一项高度依赖设备精度和工程师经验的技术服务。广东省华南检测技术有限公司位于东莞市大岭山镇，毗邻松山湖高新技术产业开发区，实验室专注于汽车电子、消费电子等领域的芯片可靠性检测与失效分析服务。

实验室核心优势：

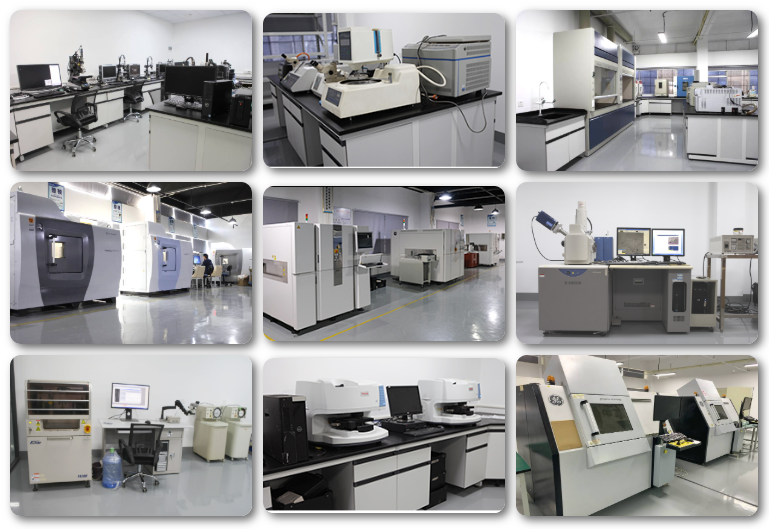

设备齐全：配备高精度X-Ray透视系统、电性能测试平台、精密开封设备、环境可靠性试验箱、振动台、机械冲击台等业界一流仪器；

经验丰富：深耕半导体、电子元器件、纳米材料、通讯、新能源、汽车、航天航空等多个领域，拥有大规模测试通用数据库；

响应快速：具备强大的测试标准解读能力和测试工装、治具设计开发能力，可提供快速响应及物流解决方案；

服务全面：覆盖可靠性检测、芯片失效分析、功能性能验证等全链条服务。

六、结语

芯片开裂失效往往具有隐蔽性强、破坏性大的特点，只有通过系统化的芯片开裂失效分析流程，才能精准定位根因、避免批次性质量损失。无论是来料不良、工艺异常还是设计缺陷，专业的失效分析都能为企业提供从"发现问题"到"解决问题"的关键技术支持。
