PCB翘曲度测试标准与测量方法：SMT贴片厂必看的第三方检测指南
PCB翘曲度测试标准与测量方法：SMT贴片厂必看的第三方检测指南
摘要：PCB翘曲是SMT贴片良率的头号杀手。本文从IPC翘曲度标准出发，详解PCB板翘曲度怎么测量、电路板翘曲度允许范围，以及回流焊后PCB翘曲的应对策略，帮助贴片厂从源头把控来料品质。

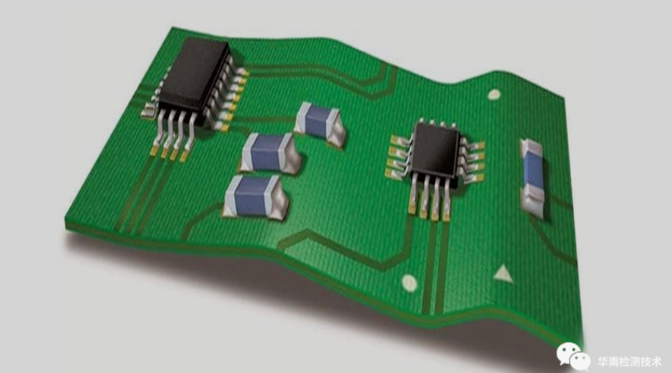

一、为什么SMT贴片厂必须关注PCB翘曲度？
对于SMT贴片厂而言，PCB来料翘曲是最隐蔽也最致命的品质风险之一。一块看似平整的PCB，一旦上板经过回流焊高温，翘曲可能瞬间放大，导致：
BGA/CSP焊球共面性不良，X-Ray检测发现大量虚焊、枕头效应；
0201/01005超小型元件立碑、偏移，AOI误报率飙升；
自动贴片机吸嘴撞板，损坏昂贵的贴装头；
FPC软板金手指接触不良，功能测试直通率暴跌。
更棘手的是，很多翘曲问题在PCB裸板阶段并不明显，却在回流焊后PCB翘曲急剧恶化。因此，SMT贴片厂在来料检验（IQC）或上线前，借助第三方专业机构进行翘曲度测试，是降低贴片风险、明确责任归属的关键手段。
二、IPC翘曲度标准：电路板翘曲度允许范围是多少？
电路板翘曲度允许范围并非一刀切，而是取决于产品类型和后续工艺要求。行业普遍参考 IPC-TM-650 2.4.22（测试方法）和 IPC-A-610（可接受性标准）：
| 应用场景 | 翘曲度合格标准 | 说明 |
|---|---|---|
| SMT贴片类PCB | ≤ 0.75% | IPC-A-610 通用要求 |
| 含BGA/精密间距元件 | ≤ 0.5% | 建议内控标准 |
| 插件类PCB（无贴片） | ≤ 1.5% | 平整度要求相对宽松 |
| 汽车电子/军工高可靠板 | ≤ 0.3% | 部分客户特殊要求 |
华南检测建议：SMT贴片厂在来料检验时，不能只看PCB厂提供的"0.75%合格报告"。因为回流焊后PCB翘曲往往会比裸板状态增加30%~50%。建议将IQC内控标准设定为 ≤ 0.5%，给回流焊后的形变留出安全余量。
三、PCB板翘曲度怎么测量？三种专业方法对比
PCB板翘曲度怎么测量？不同精度要求对应不同测量手段。华南检测实验室配备多种设备，可根据客户需求灵活选择：

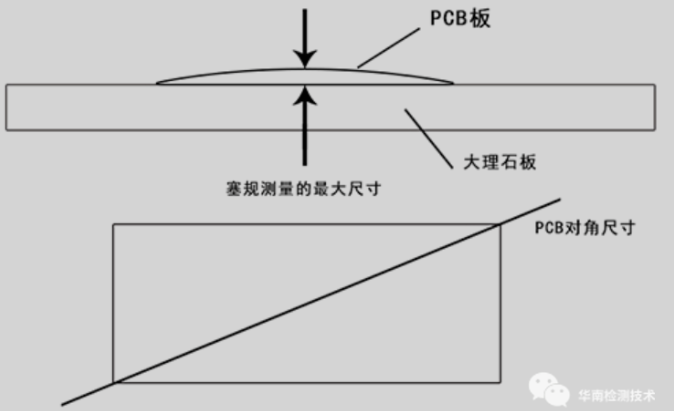

方法一：大理石平台 + 塞规法（常规检测）
原理：将PCB平放于00级大理石平台，用精密塞规测量最大间隙
适用：批量来料快速抽检
精度：±0.01mm
依据：IPC-TM-650 2.4.22
方法二：光学平整度测试仪（高精度无损检测）
原理：采用激光三角测量或白光干涉，非接触式扫描整板形貌
适用：超薄板、HDI板、软板的全板翘曲云图分析
优势：可生成3D翘曲分布图，定位应力集中区域
方法三：三坐标测量仪（CMM）（超高精度）
原理：探针或光学传感器多点采点，建立空间坐标系计算平面度
适用：BGA基板、高频高速板、有严格共面性要求的板型
精度：可达微米级
翘曲度计算公式：
翘曲度 =（最高单角翘曲高度 ÷ 基板对角线长度）× 100%
示例：一块对角线长200mm的PCB，最大翘起高度为0.8mm，则翘曲度 = (0.8 ÷ 200) × 100% = 0.4%，满足SMT贴片要求。
| 测量方法 | 原理 | 适用场景 | 精度 | 依据标准 |
|---|---|---|---|---|
| 大理石平台 + 塞规法 | 将PCB平放于00级大理石平台，用精密塞规测量最大间隙 | 批量来料快速抽检 | ±0.01mm | IPC-TM-650 2.4.22 |
| 光学平整度测试仪 | 激光三角测量或白光干涉，非接触式扫描整板形貌 | 超薄板、HDI板、软板的全板翘曲云图分析 | 高精度 | — |
| 三坐标测量仪（CMM） | 探针或光学传感器多点采点，建立空间坐标系计算平面度 | BGA基板、高频高速板、有严格共面性要求的板型 | 微米级 | — |

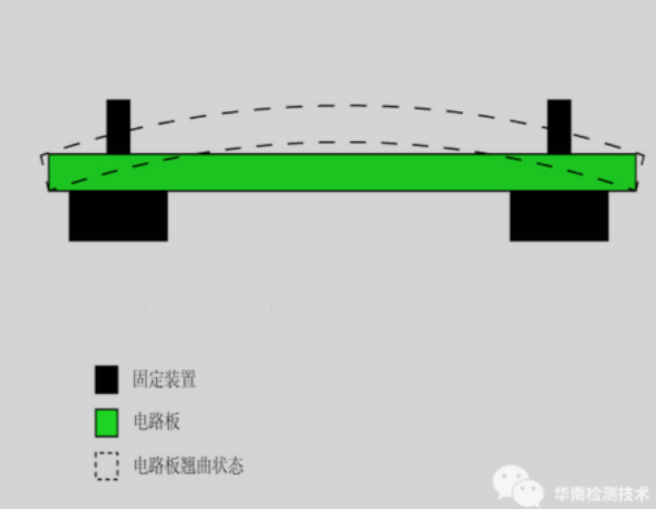

四、回流焊后PCB翘曲：为什么裸板合格，贴片后却出问题？
这是SMT贴片厂最常遇到的困惑：来料检测时翘曲度合格，为什么过炉后板子就弯了？
根本原因在于——裸板翘曲 ≠ 回流焊后翘曲。高温回流焊（峰值温度235℃~260℃）会重新激活PCB内部的残余应力，导致：
| 影响因素 | 机制说明 | 检测建议 |
|---|---|---|
| 基材Tg值偏低 | 高温下树脂软化，应力释放导致变形 | 要求PCB厂提供Tg≥150℃的高Tg板材 |
| 铜面分布不均 | 蚀刻后两侧应力失衡，热作用下加剧 | 来料增加翘曲度抽检比例 |
| 吸湿未充分烘烤 | 水分在高温下汽化膨胀 | 上线前125℃×4h预烘烤 |
| 炉温曲线过陡 | 热冲击大，CTE失配加剧 | 优化回流焊升温斜率 |
华南检测特色服务：我们配备回流焊模拟测试设备，可在实验室模拟客户的实际回流焊温度曲线，测试PCB在"回流焊后"的翘曲度变化。帮助SMT贴片厂在上线前预判风险，避免批量贴片后才发现问题。
五、SMT贴片厂如何选择第三方翘曲度检测服务？
作为SMT贴片厂，选择第三方检测机构时，建议关注以下几点：
1. 检测设备是否齐全
翘曲度测量看似简单，但不同板型需要不同设备。具备光学平整度测试仪和三坐标测量仪的机构，才能覆盖从常规板到精密板的全场景需求。
2. 是否能模拟回流焊后状态
单纯的裸板翘曲测试意义有限。能够提供回流焊模拟测试、评估热应力后翘曲变化的实验室，才能真正帮贴片厂预判风险。
3. 报告是否规范可追溯
检测报告应包含：测量设备编号、环境温湿度、测量点位示意图、原始数据、判定依据（如IPC-A-610）。规范的报告在客户审核或品质追溯时至关重要。
六、华南检测：东莞PCB翘曲度测试与广东PCB检测的专业选择
广东省华南检测技术有限公司位于东莞大岭山镇，毗邻松山湖高新技术产业开发区，是华南地区专注于电子可靠性检测的技术服务机构。
我们的翘曲度测试能力：
IPC翘曲度标准专业解读与测试执行

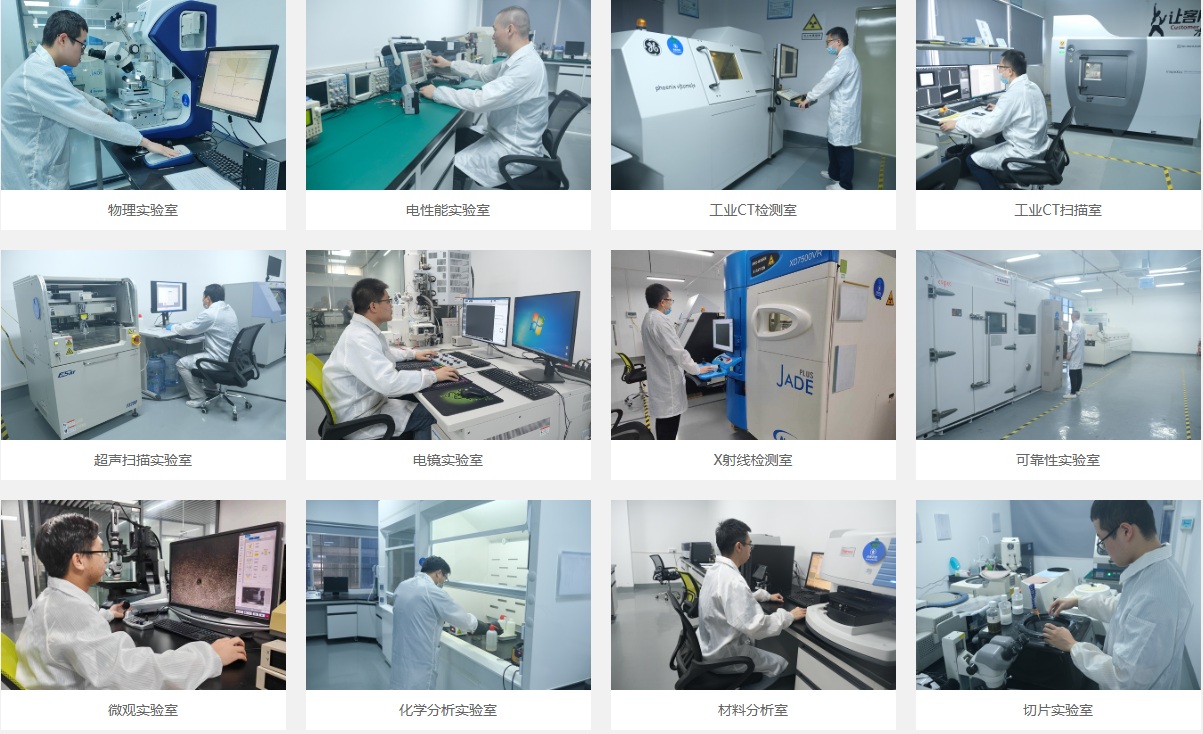

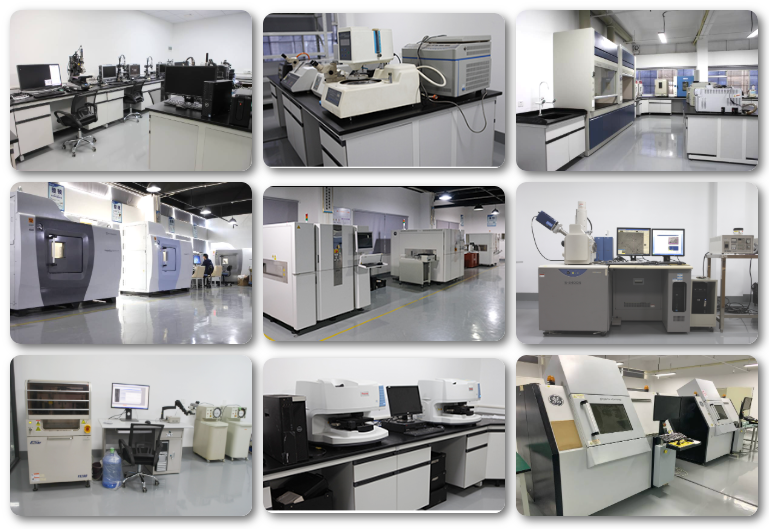

配备三坐标测量仪、光学平整度测试仪、回流焊模拟测试设备
支持裸板翘曲测试 + 回流焊后PCB翘曲验证
实验室具备CNAS/CMA资质，检测报告规范可追溯
快速响应，支持加急测试，助力贴片厂缩短来料检验周期
服务客户类型：
SMT贴片厂、EMS代工厂、PCB贸易商、汽车电子厂商、消费电子品牌商等。
华南检测：https://www.gdhnjc.com/
七、结语
PCB翘曲度控制是SMT贴片良率的"第一道防线"。严格执行IPC翘曲度标准，掌握PCB板翘曲度怎么测量，并关注回流焊后PCB翘曲的变化，是每一家贴片厂IQC部门的必修课。
如果您的SMT产线正面临PCB来料翘曲导致的贴片不良，或需要东莞PCB翘曲度测试、广东PCB检测方面的技术支持与第三方验证，欢迎联系华南检测。
