摘要： 本文系统梳理PCB（印制电路板）性能测试的完整技术体系，涵盖物理性能测试、热性能测试、可靠性测试及电气性能测试四大类别，详细解读热冲击、剥离强度、阻燃、离子污染、阻抗测试等30余项核心检测项目的标准方法与判定依据，为电子制造企业提供一站式PCB质量管控参考。

一、什么是PCB板？为什么必须进行性能测试？

PCB板（Printed Circuit Board，印制电路板） 是电子元器件电气连接与机械支撑的基板，通过导电通路将各类电子元件组合成完整电路系统。按照线路板层数，可分为单面板、双面板、四层板、六层板及多层线路板。

PCB的制造工艺流程极为复杂，涉及开料、钻孔、沉铜、电镀、蚀刻、阻焊、表面处理等数十道工序。合理的电路布局、材料选型、焊接质量控制、防静电措施及定期维护，是确保PCB正常运行的关键。

华南检测实验室通过对PCB板进行系统性性能检测，能够及时发现潜在缺陷与制造问题，有效保障PCB板的可靠性及电子设备的长期稳定运行。

二、PCB性能测试分类总览

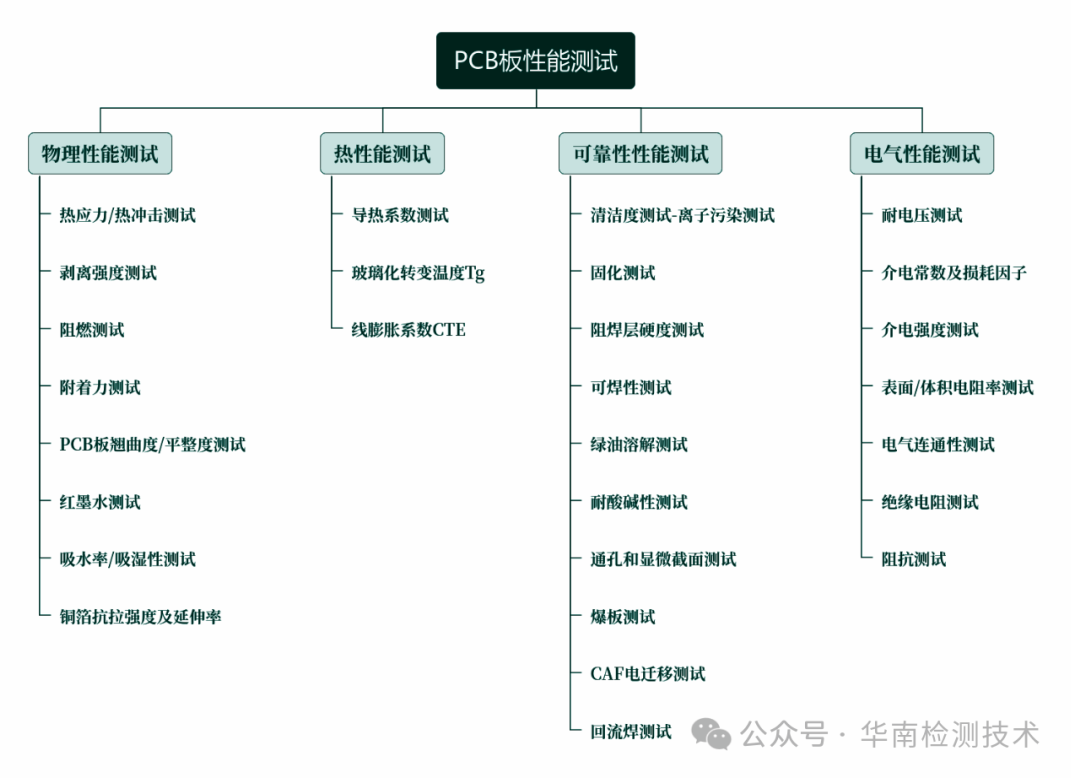

PCB板性能测试主要分为以下四大类别，共计涵盖30余项具体检测项目：

三、PCB物理性能测试详解

3.1 热应力/热冲击测试（Thermal Stress Test）

测试目的： 检验基材与铜层的耐热程度，评估压合质量。

测试标准与方法：

140℃条件下烘板4小时，冷却至室温；

蘸取助焊剂；

将恒温锡炉调至288℃，样品浮于锡面10秒后取出冷却；

可根据需求重复浮锡-冷却循环。

判定标准： 若压合不良，不同材料的热膨胀差异会导致分层现象。

3.2 剥离强度测试（Peel Strength Test）

测试目的： 评估PCB铜箔与基材之间在接收状态、热应力后及高温状态下的结合强度。

测试方法：

将试样上印制导线一端从基材上至少剥离10mm，成品板长度不少于75mm，宽度不小于0.8mm；

固定于剥离测试仪，用夹具夹住印制导线；

以垂直于试样且均匀增加的拉力进行剥离（剥离长度不足25mm即断裂需重做）；

记录抗剥力，计算每毫米宽度上的剥离强度。

3.3 阻燃测试（Flammability Test）

测试标准： 国际标准UL94与国内标准GB/T 2408。

阻燃等级划分：

测试方法： 将测试物45°倾斜，用酒精灯点燃，移开火源后观察熄灭时间。

3.4 附着力测试（Adhesion Test）

测试目的： 评估PCB表面涂层或防焊漆与基板/线路的粘合强度。

常用标准与评级：

GB/T 1720-1979（划圈法）： 共7个等级，0级表示涂层完好无损，6级表示全部剥离；

ASTM D3359-17： 共5个等级，0B级完好，5B级全部剥离；

ISO 2409-2013： 共6个等级，0级完好，5级全部剥离。

3.5 PCB板翘曲度/平整度测试（Warping Test）

测试目的： 反映PCB板的平整度与制程能力，翘曲度过大会导致组装不良与焊接缺陷。

判定标准：

刚性板（如FR4）正常环境下标准翘曲度限制为0.75%；

1.6mm板厚的常规双面/多层板，厂家通常控制在0.70%-0.75%之间。

3.6 红墨水测试（Red Dye Penetration Test）

测试目的： 检查SMT表面贴装是否存在空焊、断裂，或PCB是否存在虚焊异常；同时评估PCB的防潮性能与表面处理效果。

测试方法： 将产品经红墨水浸泡→抽真空→烘烤→剥离等工序后，通过观察PCB及IC组件焊点的染色情况，判定焊接开裂状态。

3.7 吸水率/吸湿性测试（Water Absorption Test）

测试目的： 检测PCB板的吸湿性能。

测试方法： 将固化后的三防漆浸泡在一定温度的蒸馏水中24小时，擦干表面水后称重，计算增重百分率。

标准要求： 24小时水浸泡后，PCB板含水率应小于0.10%。吸水率越低，防潮性能越好。

3.8 铜箔抗拉强度及延伸率测试

测试目的： 保证产品在使用过程中不易发生断裂或变形，确保质量与可靠性。

测试标准： IPC-TM-650 2.4.18.1A规定应变速率为0.05-0.5 mm/mm/min，夹头间距至少大于50mm（通常标距50mm）。

四、PCB热性能测试详解

4.1 导热系数测试（Thermal Conductivity Test）

测试目的： 评估PCB板传导热量的能力，是固体材料最重要的热物性参数之一。

测试方法：

按标准制备样品，保证表面光洁度；

根据实际工作温度范围确定测试温度；

测量样品不同位置的温度变化，通过数据分析计算导热系数。

4.2 玻璃化转变温度测试（Tg Test）

测试目的： 测定PCB板从玻璃态向高弹态转变的临界温度。

测试方法（DSC法）：

取样并打磨边缘光滑，样品重量控制在15-25mg；

105℃烘箱烘烤2小时，干燥器冷却至少30分钟；

放入DSC样品台，升温速率20℃/min；

重复扫描2次，从热流曲线分析得出Tg值及ΔTg。

4.3 线膨胀系数测试（CTE Test）

测试目的： 测量电路板随温度变化膨胀或收缩的程度，是确认PCB可靠性的核心技术之一。

测试方法（TMA法）：

105℃加热约2小时，干燥环境冷却；

放置于热机械分析(TMA)测试仪，设置升温速率；

测量250℃时的膨胀量，分析Tg点前后的热膨胀系数。

五、PCB可靠性测试详解

5.1 清洁度测试——离子污染测试（Ion Contamination Test）

测试目的： 确定PCB是否符合清洁度标准，防止离子污染物引发电气化学效应。

检测原理： 通过测试样品单位表面积上的离子数量，判断清洁度是否达标。

测试方法（离子色谱IC法）：

用异丙醇与水混合溶液浸泡样品表面，使污染物溶入溶液；

测试溶液中阴阳离子及有机酸的种类与含量，分析污染程度。

污染源： 助焊剂残留、化学清洗剂残留、空气湿度、电镀、波峰焊、回流焊等工艺残留。

5.2 固化测试（Curing Test）

测试目的： 测试阻焊膜/字符的抗化学侵蚀能力。

测试方法： 用滴管将二氯甲烷滴在试样表面，立即用白色棉布擦拭，观察棉布及板面状态并记录。

5.3 阻焊层硬度测试（Solder Mask Hardness Test）

测试目的： 检测阻焊膜硬度，评估其抵抗机械损坏的能力。

测试标准： 标准测试铅笔硬度排序（软→硬）：4B → 3B → 2B → B → HB → F → H → 2H → 3H → 4H → 5H → 6H。

测试方法： 将PCB板平放，使用测试仪按压阻焊层，检查是否变形或损坏，对照硬度标尺判定。

5.4 可焊性测试（Solderability Test）

测试目的： 检验印制板表面导体及通孔的焊接性能。

测试方法：

105℃烘板1小时，冷却至室温；

蘸取中性助焊剂（ALPHA100）；

表面焊盘评估： 235℃锡炉，样品平行于锡面，摆动进入熔锡3秒；

镀通孔评估： 235℃锡炉，样品垂直于锡面进入熔锡3秒。

5.5 绿油溶解测试（Solder Mask Dissolution Test）

测试目的： 验证防焊漆是否完全硬化，能否承受焊接时的热力。

测试方法：

将数滴三氯甲烷滴于防焊漆表面，等候约1分钟；

用碎布擦拭，布面应无防焊漆颜色附着；

再用指甲刮擦同一位置，检查是否有脱落。

5.6 耐酸碱性测试（Acid/Alkali Resistance Test）

测试目的： 评估PCB承受化学损伤（酸/碱溶液）的能力。

测试方法：

化银试板：各2片浸入10% HCl、10% H₂SO₄、10% NaOH溶液中30分钟；

OSP试板：各2片浸入上述溶液中60分钟；

观察表面是否起泡、剥离、变色，再用3M胶带做剥离测试。

5.7 通孔和显微截面测试（Microsection Analysis）

测试目的： 检查PCB内部导线厚度、层数、通孔孔径及质量，识别层错位、裂纹、污染等缺陷。

测试方法：

从样品板上切下约5mm见方的试样，固定于树脂模具中；

从粗砂纸开始逐步抛光至光滑表面；

使用光学或电子显微镜识别横截面缺陷。

5.8 爆板测试（Delamination Test）

测试目的： 评估PCB板基材的耐热程度，测定热分层时间。

测试方法（TMA法）：

取样6.35×6.35mm，边缘打磨光滑；

105℃烘烤2小时，干燥器冷却30分钟；

TMA样品台上，探头压力0.005N，升温速率10℃/min；

升至260℃（T260）或288℃（T288），恒温60分钟或直至失效；

爆板时间 = 恒温开始至明显分层的时间。

5.9 CAF电迁移测试（Conductive Anodic Filament Test）

测试目的： 测试PCB板的抗电迁移能力，防止高温高湿及长期电压下出现绝缘失效漏电。

测试流程：

清洗测试板并接线；

105℃烘烤6小时；

23±2℃、50±5%RH放置24小时；

初始绝缘电阻测量；

TH条件（65±2℃或85±2℃，87±3/-2%RH）96小时测量；

THB条件（同上+100V DC偏压）至少500小时（或1000小时以上/直至失效）。

5.10 回流焊测试（Reflow Soldering Test）

测试目的： 评估PCB板经回流焊机时的抗耐热性能，模拟无铅回流焊工艺。

测试方法： 使用温度采集器（温度记忆装置）随PCB板进入炉膛，采用K型热电偶（直径0.1-0.3mm）测量温度曲线，通过专用软件分析处理并打印PCB组件温度曲线。

六、PCB电气性能测试详解

6.1 耐电压测试（Withstand Voltage Test）

测试目的： 检测PCB板绝缘耐受工作电压或过电压的能力。

测试方法： 确保PCB清洁干燥，连接测试仪后逐渐增加电压，检查电路是否在较高电压下击穿，确认其是否适合最终使用的电应力环境。

6.2 介电常数及损耗因子测试（Dk/Df Test）

测试目的： 测试PCB板的电气性能与稳定性。高介电常数可提高信号速度，低介质损耗可减少信号衰减。

测试方法（平行板法/三端子法）：

在两个电极之间插入材料薄片组成电容器；

阻抗测量仪器测量电容(C)和耗散(D)的矢量分量；

软件计算介电常数和损耗角正切。

6.3 介电强度测试（Dielectric Strength Test）

测试目的： 确定PCB材料的有效介电常数，测量介电击穿电压。

测试方法：

设定测试时间（60s或80s）；

设置漏电流截断值与报警值；

按下"检测"按钮，调整电压至1000V或750V；

10秒内逐步升压至1500V，维持1分钟；

10秒内逐步降压至750V；

判定： 无闪络或穿透为合格。

6.4 表面/体积电阻率测试（Surface/Volume Resistivity Test）

测试目的： 衡量材料整体和表面的导电性能，降低电路板串扰和静电积累。

测试方法（ASTM D257）：

制备规定尺寸样品；

精确测量样品厚度；

采用四端电阻法放入测试装置测量；

根据公式计算体积电阻率。

6.5 电气连通性测试（Continuity Test）

测试目的： 确保导线与焊盘之间连接正常，满足设计要求的导通性与绝缘性。

测试方法：

导通性测试： 万用表或专用导通测试仪，导线电阻值一般要求小于0.1Ω；

绝缘性测试： 高压绝缘测试仪，绝缘电阻值通常要求大于100MΩ。

6.6 绝缘电阻测试（Insulation Resistance Test）

测试目的： 测量电路板各层之间或电路板与周围环境之间的绝缘电阻，检测漏电与绝缘损坏。

测试方法： 将一端接地，使用万用表测量与其他端点的电阻值。

6.7 阻抗测试（Impedance Test）

测试目的： 测量PCB板阻抗值是否符合设计要求。特性阻抗是衡量PCB传输线的最重要指标，是电阻抗、电感抗、电容抗的矢量和。

测试方法： 按阻抗测试机操作规范，使用专用阻抗测试机进行测量。

七、PCB性能测试常见问题FAQ

Q1：PCB板为什么要做热冲击测试？

热冲击测试能够模拟PCB在焊接和使用过程中经历的温度剧变，检测压合层间是否存在分层风险，是评估基材耐热性的关键项目。

Q2：PCB离子污染测试不合格会有什么后果？

离子污染物残留会导致电化学迁移、漏电、短路甚至腐蚀，严重影响PCB长期可靠性，特别是在高湿度环境下风险更高。

Q3：PCB翘曲度标准是多少？

常规FR4刚性板翘曲度标准限值为0.75%，1.6mm板厚的双面/多层板厂家通常控制在0.70%-0.75%之间。

Q4：PCB阻燃等级V-0和V-1有什么区别？

V-0要求两次10秒燃烧后火焰在10秒内熄灭且无燃烧物掉落；V-1要求火焰在30秒内熄灭且不引燃下方药棉。V-0阻燃性能优于V-1。

Q5：如何选择PCB第三方检测机构？

选择具备CMA/CNAS资质的第三方检测实验室，确保其拥有覆盖物理、热学、可靠性及电气性能的全套测试设备，并能依据IPC、GB、ASTM等标准出具权威报告。

八、结语

PCB性能测试是保障电子产品质量与可靠性的核心环节。从物理性能到电气性能，从热稳定性到长期可靠性，每一项测试都对应着特定的失效模式与质量风险。企业应建立完善的PCB来料检验与过程控制体系，结合专业第三方检测机构的技术支持，全面提升PCB板的品质管控水平。
