在消费电子、汽车电子、通信设备以及新能源控制板中，BGA（球栅阵列封装）器件因其引脚全部隐藏在封装底部，成为PCBA焊接质量管控中比较难直观检测的环节。当产品出现"识别不到设备"、开机黑屏、间歇性断电或跌落失效时，常规X-Ray往往只能看到焊球的轮廓阴影，难以识别界面微裂纹、枕头效应（HIP）等隐性缺陷。

BGA红墨水检测（Dye and Pry Test） 作为国际电子工业联接协会IPC-TM-650 2.4.53标准规定的经典破坏性失效分析方法，正是破解这一难题的金钥匙。

广东省华南检测技术有限公司作为具备CMA/CNAS双重资质的第三方检测机构，长期服务于半导体、汽车电子、消费电子、新能源等领域的BGA/CSP焊点可靠性验证需求。本文将从原理、流程、判定标准到华南检测的真实案例，系统讲解BGA红墨水检测的技术价值与落地应用。

一、为什么BGA焊点必须做红墨水检测

BGA器件底部焊球数量多则上千、少则数百，焊接过程受回流焊温度曲线、PCB翘曲、焊盘污染、CTE不匹配等多重因素影响，常见问题包括：

焊点开裂：机械应力、热循环或跌落冲击导致的疲劳裂纹

虚焊/润湿不良：焊料未与焊盘形成冶金结合，存在间隙

空洞/气孔：焊接过程包裹气体形成空洞，严重时空洞连通表面

枕头效应（HIP）：BGA特有缺陷，焊球外层熔合但核心未结合，形似"枕头"

焊盘剥离（Pad Cratering）：PCB基材与焊盘间开裂，染色剂渗入基材层

上述缺陷中，X-Ray对致密微裂纹和HIP氧化层的密度反差几乎"视而不见"，而红墨水检测利用毛细渗透原理，能够渗入纳米级缝隙，是行业公认的焊接质量验证核心方法。

红墨水检测是破坏性试验，一般仅运用在已经无法经由其它非破坏性方法检查出问题的电路板上面，且大部分只运用在分析BGA封装的IC，作为后续生产质量改善的参考。

二、BGA红墨水检测的核心原理

红墨水检测的学术名称为染色与渗透检测技术（Dye & Pry Testing），最初由摩托罗拉地面移动产品部门的先进制造技术组开发。其核心机理非常简单却极其有效：

渗透：将BGA器件置于专用红墨水中，通过真空辅助让染色剂充分渗入焊点的裂纹、虚焊处、未润湿界面及剥离间隙

固化：烘烤干燥，让染料在缝隙中定型

分离：通过垂直拉力或弯折方式将BGA器件从PCB上强行剥离

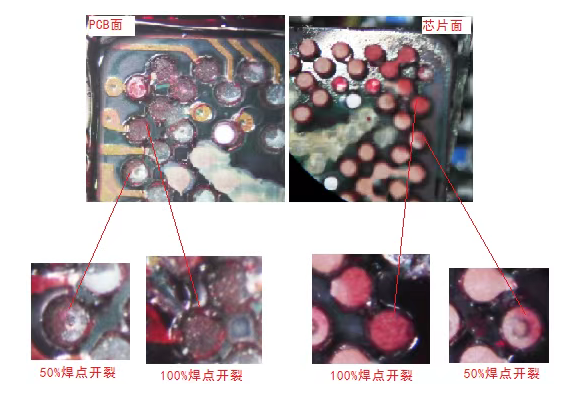

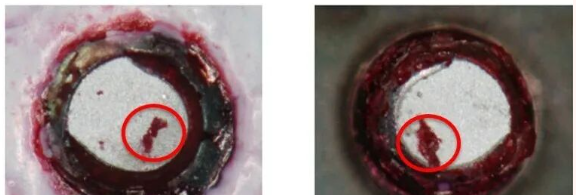

判读：在显微镜下观察断裂面——有染色=存在裂纹或空隙；无染色=焊接完好

由于红墨水会同时染红PCB面焊盘和BGA面焊球（镜像对称），工程师可依据染色位置和面积占比，逆向追溯失效发生的界面与严重程度。

三、标准BGA红墨水检测六步流程

依据IPC-TM-650 2.4.53及华南检测实验室SOP，标准流程如下：

1. 样品切割（Sample Cutting）

使用精密切割设备从PCB上取下待测BGA区域。切割点必须距离BGA元件至少25mm，以防机械应力提前损伤焊点。对于手机板等小型PCBA，可直接整板入染。

2. 清洗（Cleaning）

将样品放入盛有异丙醇（IPA）的容器中，超声波清洗5-10分钟，去除助焊剂残留、松香及其他污染物——这些物质若未清除会阻塞毛细通道，导致假阴性。清洗后用氮气或热风枪吹干。

3. 红墨水真空渗透（Dye Penetration）

浸泡：样品完全浸入低粘度专用红墨水（华南检测常用DYKEM 80696等憎水性染色液）

抽真空：真空渗透仪抽真空并保持1分钟，重复三次，让墨水充分渗入微小裂纹

晾干：取出样品，45°倾斜静置30分钟

染色液的选择至关重要：必须使用憎水性、染色稳定、渗透性强的红墨水。吸湿性强的普通红墨水会在器件分离后迅速扩散，导致原本无裂纹的焊点被误判为100%开裂。

4. 烘烤固化（Baking）

常用条件为100-120℃烘烤4小时，或80℃烘烤12小时。温度通常不超过120℃，以免超过PCB的Tg温度导致新的失效模式产生，甚至焊点金属化结构的变化。

5. 零件分离（Separation）

小元件：用AB胶固定后，尖嘴钳垂直拔起

大元件：用热固化胶包裹后，使用万能材料试验机施加垂直拉力分离

垂直分离是关键——平推会引入剪切伪影，造成误判。

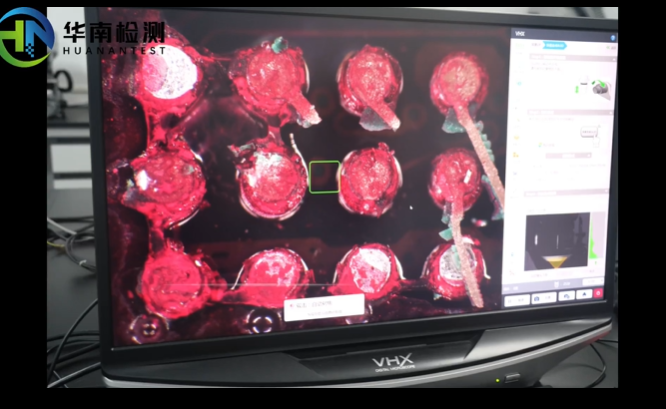

6. 显微观察与记录（Inspection）

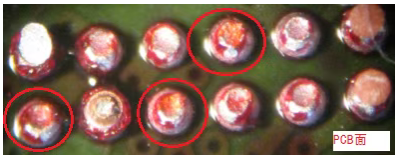

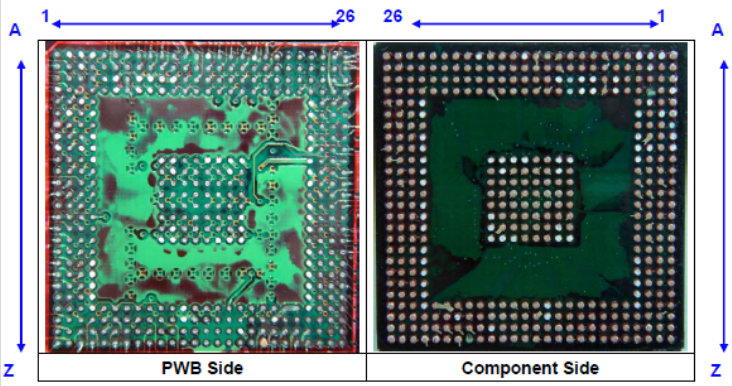

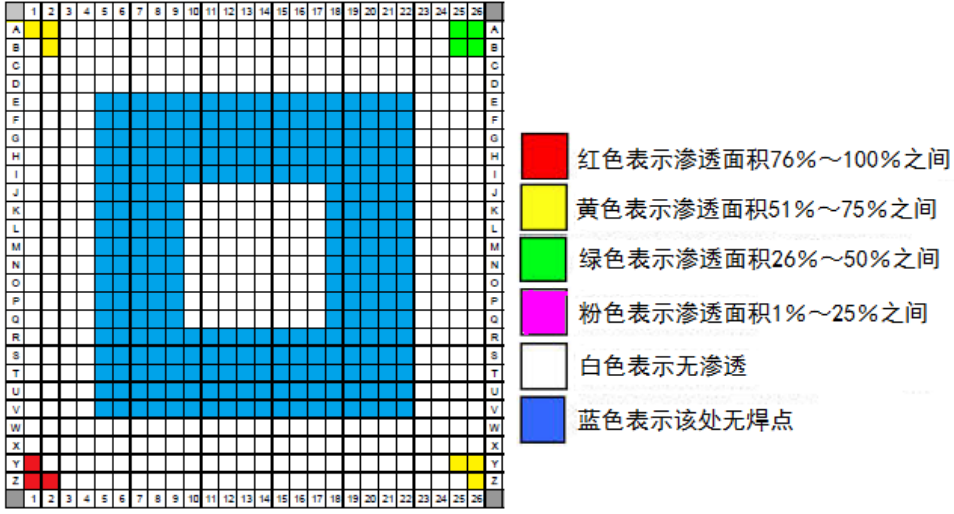

在高倍显微镜或体视显微镜下，观察分离后的PCB焊盘和BGA焊球染色情况，拍照记录并绘制染色点位分布图（Mapping）。

四、失效模式判定：Type0-Type5详解

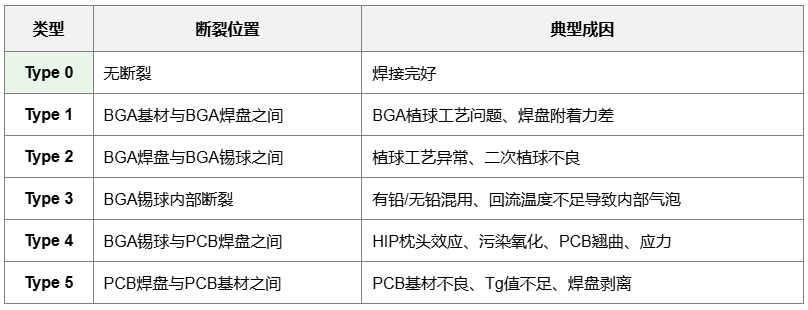

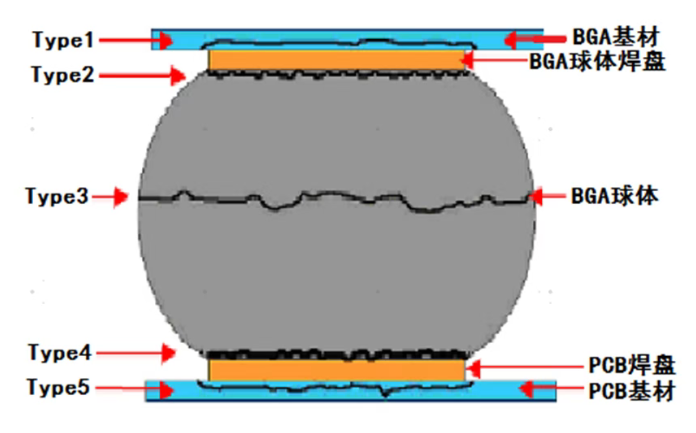

BGA红墨水检测的核心价值在于精准定位裂纹发生在哪一个界面。IPC标准将断裂位置分为五种类型：

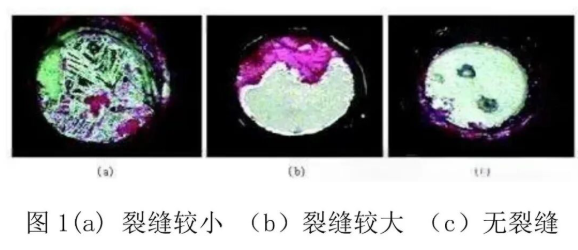

裂纹面积五级量化

除位置外，染色面积占断裂面的比例进一步量化严重程度：

Type 0：0%（无裂纹）

Type A：1-25%

Type B：26-50%

Type C：51-75%

Type D：76-100%

实战经验：Type 3断裂面若呈光滑圆弧面，则高度疑似HIP枕头效应；若断面粗糙，则偏向外部应力引起的开裂。这是区分制程问题与应力问题的关键视觉证据。

五、华南检测真实案例：5pcs PCBA红墨水检测

华南检测实验室曾接收某客户5pcs PCBA样品，要求通过红墨水试验检测U1/U2/J3/J4器件的焊接情况。

测试方案：

第一组：检测J3/J4器件

第二组：检测U1/U2/J3器件

第三组：复测J3/J4器件

第四组：复测U1/U2/J3器件

通过标准化流程（样品准备→清洗→真空染色→烘烤→分离→显微观察），实验室在焊接面识别出多处Type 4 + Type A/B级缺陷，并结合失效分布地图（Mapping）锁定了开裂集中区域，为客户后续的切片验证与工艺优化提供了精准导向。

报告交付：依据IPC-A-610和J-STD-001标准执行，加盖CMA/CNAS印章，测试数据具备国际认可性和法律效力，助力客户产品通过CE、FCC等出口认证。

六、为什么选择第三方检测机构进行BGA红墨水检测

红墨水检测看似操作简单，但关键环节处理不当会得到完全相反的结果。广东省华南检测技术有限公司作为专业第三方机构，具备以下核心优势：

资质权威

拥有CMA（中国计量认证）和CNAS（中国合格评定国家认可委员会）双重资质，CNAS注册号L19097，确保测试数据的国际互认与法律效力。

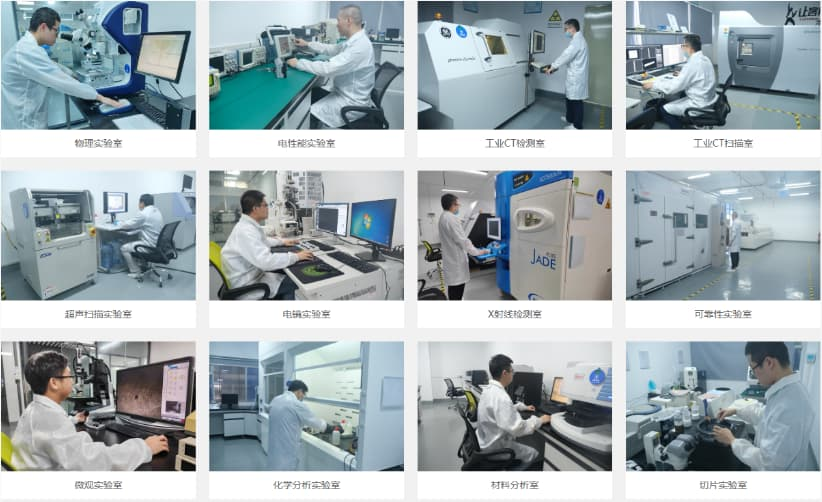

设备与工艺

使用业界领先的显微镜和环境试验箱

严格执行IPC-TM-650 2.4.53、IPC-A-610、J-STD-001等国际标准

切割余量控制≥25mm，真空渗透三次循环，垂直拉力分离——杜绝人为误判

双重诊断能力

红墨水检测擅长宏观三维显影，快速锁定失效范围；而切片分析则提供微观截面的精准实锤。华南检测可提供"红墨水+切片+SEM/EDS"的一站式失效分析闭环：

红墨水试验：宏观呈现裂纹的整体分布与连通性，快速定性

切片分析：微观揭示焊点的内部结构与界面状态，深入剖析失效机理

SEM/EDS：分析IMC层生长、柯肯达尔孔洞、元素偏析等深层原因

‍跨领域专长

专注消费电子、汽车电子、半导体、新能源等行业，提供从失效根源分析到改进建议的全链条服务。

七、BGA红墨水检测的常见应用场景

新品导入（NPI）阶段：验证BGA焊接工艺窗口是否合理

批量失效分析：产品出现批次性"识别不到设备"、黑屏、掉电等故障

可靠性测试后失效分析：完成振动、跌落、高低温循环后的焊点状态评估

供应商质量争议：当BGA来料焊接不良时，通过Type1/Type2判定区分责任归属

出口认证支持：作为CE、FCC等认证的可靠性证据链一环

八、客户常见问题 FAQ

Q1：BGA红墨水检测需要几个样品？

A：建议至少提供3-5pcs同批次样品，以便分组复测并预留切片验证样本。红墨水检测是破坏性试验，样品数量不足不宜盲目采用。

Q2：检测周期多久？

A：华南检测常规流程下，试验后5个工作日出具检测报告；紧急项目可启动快速响应通道。

Q3：测试后样品还能用吗？

A：不能。红墨水检测是破坏性试验，BGA器件会被从PCB上剥离，但会留下完整的染色点位分布图和显微照片作为检测记录。

Q4：除了BGA，还能检测哪些器件？

A：同样适用于CSP、QFN、QFP等底部端子或隐藏焊点的SMT器件。

Q5：红墨水检测能替代X-Ray吗？

A：不能完全替代，二者互补。X-Ray是非破坏性全局筛查，红墨水检测是破坏性精准定性。行业比较好的实践是先X-Ray初筛，再对可疑器件做红墨水检测，最后对典型失效焊点做切片分析。
