PCBA失效分析：三防漆残留酸性物质致烧毁失效的检测与根因判定

PCBA失效分析：三防漆残留酸性物质致烧毁失效的检测与根因判定

在电子制造行业，PCBA（印制电路板组装板）作为电子产品的核心载体，其可靠性直接决定了终端产品的使用寿命与安全性。然而，PCBA失效分析一直是困扰众多电子制造企业的技术难题——尤其是当PCBA在客户端发生烧毁失效时，如何快速、精准地判定失效根因，避免同类问题重复发生，成为企业质量管控的核心诉求。

PCBA失效分析不仅是追溯问题的技术手段，更是优化生产工艺、提升产品可靠性的关键路径。本文将分享广东省华南检测技术有限公司（CNAS/CMA资质）处理的一起真实PCBA失效分析案例，通过全链路检测技术，层层递进还原失效机理，为电子制造企业提供可借鉴的失效分析思路与检测方案。

一、案例背景：客户核心痛点与失效现象

1.1 客户核心痛点

某消费电子企业生产的PCBA产品在客户端应用过程中，频繁出现烧毁失效现象。该批次产品已出货超过5000件，不良率高达3.2%，导致客户投诉激增、售后成本飙升，企业面临严重的质量信誉危机与经济损失。

1.2 失效现象描述

失效PCBA主要表现为：产品通电后短时间内出现局部过热、冒烟、碳化，最终导致电路功能完全丧失。失效位置集中在PCBA边缘区域，涉及电源管理芯片周边电路。

1.3 样品信息与委托诉求

样品类型：双面贴装PCBA（FR-4基材，HASL表面处理）

失效数量：送检3件NG样品，附带1件OK样品对照

三防漆信息：客户自行涂覆丙烯酸类三防漆

委托诉求：

1、明确PCBA失效分析根因，判定是否为设计缺陷、工艺缺陷或材料缺陷

2、确认三防漆涂覆工艺是否存在问题

3、提供改善建议，防止同类失效再次发生

检测解决方案：广东省华南检测技术有限公司依托CNAS/CMA双资质，采用"外观检查→X-ray无损检测→电性能测试→SEM/EDS微观分析→金相切片→FTIR成分分析"的全链路检测方案，对失效样品进行系统性分析。

最终落地效果：通过7个工作日的检测周期，精准判定失效根因为三防漆固化不完全导致残留酸性物质，引发电化学腐蚀，并出具具有法律效力的CMA/CNAS检测报告，帮助企业成功追溯供应商责任，优化三防漆固化工艺后，产品不良率降至0.15%以下。

二、分析过程：全链路检测技术层层递进

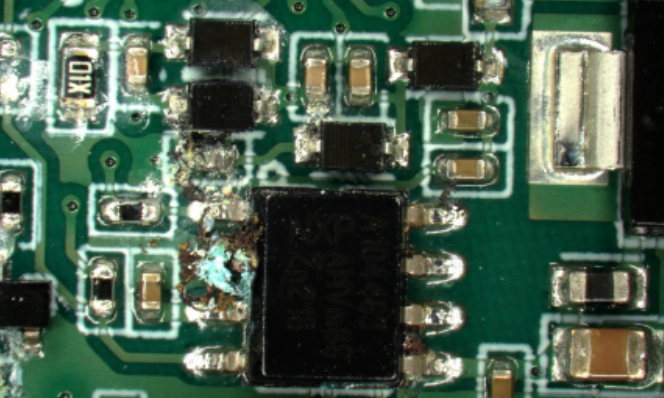

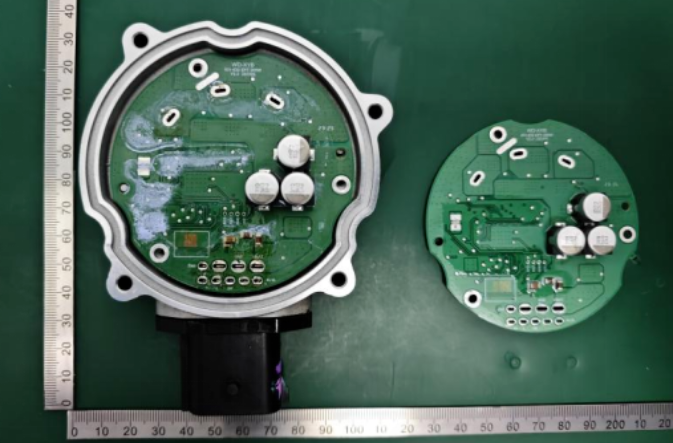

2.1 外观检查：锁定失效区域与宏观特征

检测目的：通过宏观观察，初步判定失效位置、失效模式及可能的失效诱因。

使用设备/标准：超景深三维显微镜（Keyence VHX-7000），放大倍率20×~200×，依据IPC-A-610《电子组件可接受性标准》进行外观评估。

关键发现：

失效PCBA表面三防漆涂覆不均匀，边缘区域存在明显漆膜堆积与气泡缺陷

失效位置集中在电源管理芯片U2周边，该区域存在碳化痕迹与金属腐蚀产物

焊盘表面出现绿色腐蚀产物（疑似铜盐化合物）

OK样品三防漆涂覆均匀，无气泡、无堆积

结论性语句：外观检查确认失效区域位于PCBA边缘，且三防漆涂覆质量存在明显异常，初步怀疑三防漆工艺缺陷与电化学腐蚀相关，但需进一步检测排除设计缺陷与焊接缺陷。

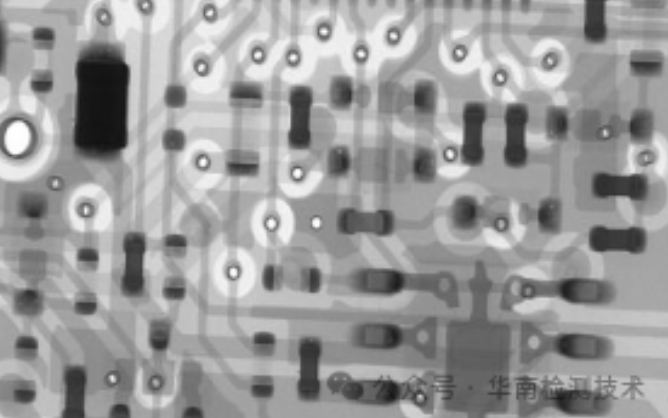

2.2 X-ray无损检测：排查内部结构缺陷

检测目的：在不破坏样品的前提下，检查PCBA内部焊点质量、器件封装完整性及是否存在内部短路隐患。

使用设备/标准：岛津SMX-1000 X射线检测系统，电压90kV，电流100μA，依据IPC-A-610、GJB 548B等标准进行无损检测。

关键发现：

失效样品与OK样品的器件封装均无裂纹、空洞等异常

BGA焊球阵列完整，无移位、空洞率<<5%（符合IPC-A-610 Class 2要求）

电源管理芯片U2周边无内部连锡、桥接等短路迹象

通孔镀层完整，无孔壁断裂或镀层空洞

结论性语句：X-ray检测排除了器件封装缺陷、焊接短路及通孔可靠性问题，确认失效与PCB内部结构无关，将失效根因锁定在表面工艺或材料兼容性层面。

2.3 电性能测试：验证失效模式与电气特征

检测目的：通过电性能参数测试，确认失效样品的电气失效模式（开路、短路、参数漂移等），为后续微观分析提供方向。

使用设备/标准：Keysight B1505A功率器件分析仪/曲线追踪仪，配合Fluke 287万用表，依据JEDEC JESD22系列标准进行电性能表征。

关键发现：

失效样品电源管理芯片U2的VIN-GND引脚间呈现低阻短路特征（阻值<<1Ω）

芯片内部MOSFET栅极-源极间漏电流超标（>100μA，规格值<<1μA）

失效样品其他功能电路电参数正常，确认失效为局部性失效而非系统性失效

OK样品所有电参数均在规格范围内

结论性语句：电性能测试确认失效模式为电源管理芯片局部短路失效，且失效具有区域性特征，结合外观检查的三防漆异常，进一步指向表面污染或腐蚀导致的漏电短路。

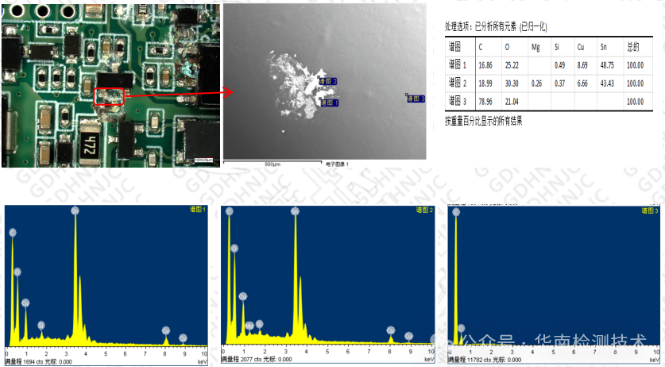

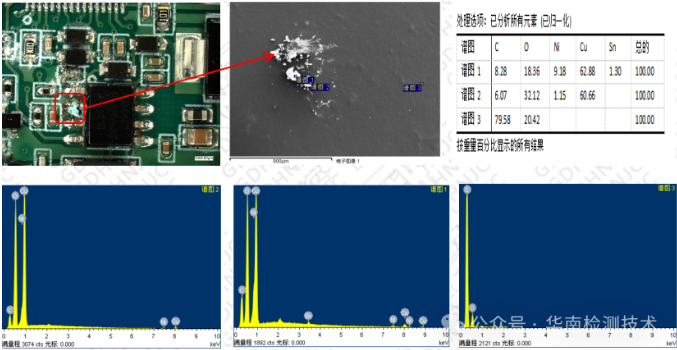

2.4 SEM/EDS微观分析：揭示腐蚀机理与元素证据

检测目的：利用扫描电子显微镜（SEM）观察失效区域微观形貌，结合能谱分析（EDS）确定腐蚀产物元素组成，判定腐蚀类型与腐蚀源。

使用设备/标准：ZEISS Sigma 300场发射扫描电子显微镜（分辨率1.0nm），配套Oxford X-Max 50能谱仪，依据GB/T 17359-2012《微束分析 能谱法定量分析》进行元素分析。

关键发现：

失效区域焊盘表面覆盖大量枝晶状腐蚀产物，呈典型的电化学迁移（ECM）形貌

腐蚀产物EDS分析显示：Cu含量42.3%、Cl含量18.7%、O含量28.5%、C含量10.5%

枝晶结构沿电场方向生长，连接相邻焊盘，形成导电通路导致短路

失效芯片封装底部存在白色结晶物，EDS检测含S、Cl元素

OK样品焊盘表面清洁，无腐蚀产物，EDS仅检测到基体元素（Cu、Sn、Ni）

结论性语句：SEM/EDS分析确认了氯离子（Cl⁻）诱导的电化学腐蚀是失效的直接原因，枝晶状腐蚀产物形成导电桥导致短路烧毁，但氯离子来源需进一步通过成分分析确认。

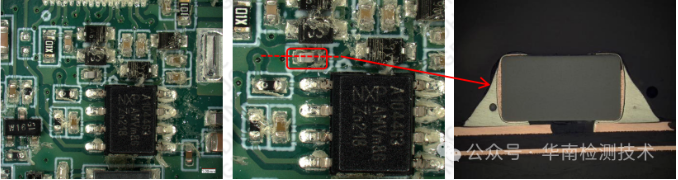

2.5 金相切片分析：剖切验证内部腐蚀路径

检测目的：通过金相切片技术，剖切失效区域，观察腐蚀是否沿PCB内部层间或孔壁扩展，验证腐蚀路径与深度。

使用设备/标准：Struers Secotom-50精密切割机、Tegramin-30自动磨抛机，配合Leica DM2700M金相显微镜，依据IPC-TM-650 2.1.1《微切片制备与检查》标准执行。

关键发现：

切片显示失效区域铜箔表面存在点蚀坑，深度约8~12μm

腐蚀沿铜箔表面横向扩展，未穿透至内层电路，确认为表面腐蚀而非层间腐蚀

三防漆与铜箔界面存在间隙，漆膜附着力不足，腐蚀性介质可渗透至界面

通孔孔壁镀层完好，无孔壁断裂或镀层剥离

结论性语句：金相切片验证了腐蚀为表面局部腐蚀，三防漆与基材界面存在渗透通道，腐蚀性介质（含Cl⁻）通过漆膜缺陷渗透至铜表面，引发电化学腐蚀，但腐蚀性介质的具体成分仍需FTIR确认。

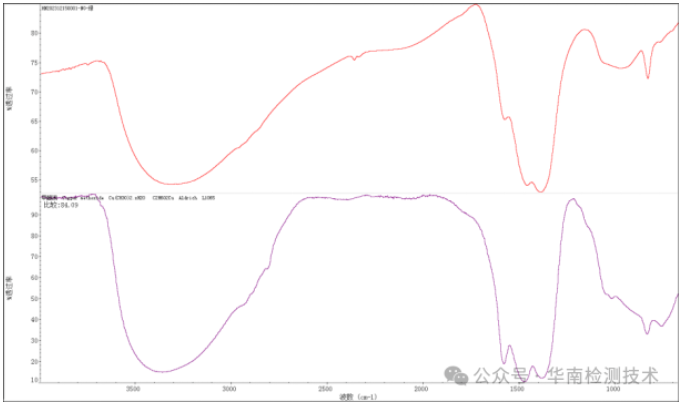

2.6 FTIR红外光谱分析：溯源三防漆残留物成分

检测目的：通过傅里叶变换红外光谱（FTIR）分析，检测三防漆固化程度及残留物成分，确认酸性物质来源。

使用设备/标准：Thermo Scientific Nicolet iS50 FTIR光谱仪（配备ATR附件，分辨率4cm⁻¹），依据ASTM E1252-98《获取红外光谱用于定性分析的标准指南》执行。

关键发现：

失效样品三防漆红外光谱显示：1730cm⁻¹处C=O伸缩振动峰强度异常，表明树脂固化不完全

检测到1710cm⁻¹处羧酸C=O特征峰，确认存在游离羧酸残留

1250cm⁻¹处C-O-C醚键吸收峰减弱，表明交联反应不充分

失效区域白色结晶物FTIR谱图与三防漆固化剂成分匹配，含胺类固化剂残留

OK样品三防漆固化完全，无羧酸残留特征峰

结论性语句：FTIR分析确认三防漆固化不完全是导致失效的根本原因——残留羧酸与胺类固化剂在潮湿环境下形成酸性微环境，释放Cl⁻等腐蚀性离子，引发电化学腐蚀并导致枝晶生长，最终形成短路烧毁。

三、综合分析：失效链还原与根因判定

3.1 失效链逻辑还原

基于上述全链路检测证据，本次PCBA失效的完整失效链如下：

三防漆固化不完全（树脂交联度不足）→ 残留游离羧酸与胺类固化剂 → 在潮湿/通电环境下形成酸性微环境 → 释放Cl⁻等腐蚀性离子 → 铜焊盘表面发生电化学腐蚀 → 生成CuCl₂等可溶性铜盐 → 在电场驱动下发生电化学迁移（ECM）→ 枝晶沿电场方向生长 → 枝晶桥接相邻焊盘 → 形成导电通路 → 局部短路 → 电流剧增 → 焦耳热导致碳化烧毁

3.2 失效根因判定

根因判定：三防漆固化工艺缺陷

具体表现为：

固化温度不足或固化时间过短：导致丙烯酸树脂交联反应不完全，残留大量未反应的羧酸基团

固化剂配比不当：胺类固化剂过量或混合不均匀，局部残留碱性/酸性物质

漆膜厚度不均：边缘堆积区域固化更困难，形成"固化死角"

环境湿度影响：固化不完全的三防漆吸湿性增强，在潮湿环境中加速腐蚀性离子释放

3.3 失效机理技术解析

从电化学角度分析，本次失效符合电化学迁移（Electrochemical Migration, ECM）失效机理：

阳极反应：Cu → Cu²⁺ + 2e⁻（铜焊盘溶解）

阴极反应：2H₂O + 2e⁻ → H₂↑ + 2OH⁻（水还原）

枝晶生长：Cu²⁺ + 2e⁻ → Cu（铜离子在阴极还原沉积，形成枝晶）

短路触发：枝晶桥接阳极-阴极，形成低阻通路，电流急剧增大导致热烧毁

三防漆残留酸性物质提供的Cl⁻作为催化离子，显著加速了铜的溶解与迁移过程，使失效在较短时间内（通常数百小时）即可发生。

四、改善建议与预防措施

基于PCBA失效分析结论，广东省华南检测技术有限公司提出以下改善建议：

优化三防漆固化工艺：提高固化温度（建议≥80℃）或延长固化时间（≥30min），确保树脂完全交联；采用DSC（差示扫描量热法）验证固化度，玻璃化转变温度（Tg）需达到规格要求

严格控制漆膜厚度：采用选择性涂覆或喷涂工艺，避免边缘堆积；湿膜厚度控制在25~75μm，干膜厚度15~40μm

加强来料检验：对三防漆进行FTIR成分验证与固化特性测试，确保材料批次一致性

环境管控：涂覆后PCBA需在低湿度环境（<<60%RH）中存储，避免固化不完全的漆膜吸湿

可靠性验证：增加HAST（高加速应力测试）或THB（温湿度偏压）测试，筛选潜在电化学迁移风险

五、结尾：PCBA失效分析的核心价值与行动号召

PCBA失效分析是电子制造企业质量管控体系中不可或缺的技术环节。通过本案例可以看出，看似简单的"三防漆涂覆"工艺，若固化控制不当，可能引发连锁失效反应，最终导致产品烧毁。广东省华南检测技术有限公司作为具备CNAS/CNAS双资质的第三方检测机构，依托场发射扫描电镜（SEM）、X射线检测、FTIR红外光谱、金相切片等先进设备，能够为电子制造企业提供从失效定位→根因判定→改善建议的一站式PCBA失效分析解决方案。

无论您是面临PCBA烧毁失效、电化学腐蚀、焊接缺陷还是器件可靠性问题，华南检测都能以科学严谨的检测流程、国际认可的资质背书，为您提供具有法律效力的检测报告。立即联系我们的失效分析工程师团队，获取定制化检测方案与精准报价，让专业的PCBA失效分析服务为您的产品质量保驾护航。

常见问答FAQ

Q1：为什么要做PCBA失效分析？A：PCBA失效分析能够精准定位失效根因，区分设计缺陷、工艺缺陷或材料缺陷，避免同类问题重复发生。对于企业而言，失效分析报告是追溯供应商责任、优化生产工艺、降低售后成本的核心依据，也是产品可靠性提升的技术基础。

Q2：PCBA失效分析的检测流程需要多长时间？A：常规PCBA失效分析周期为5~7个工作日，具体取决于失效复杂程度与检测项目数量。广东省华南检测技术有限公司提供标准检测流程与加急服务，对于紧急客诉案件可协调24~48小时出具初步分析报告。

Q3：PCBA失效分析能否判定供应商责任？A：可以。通过系统的失效分析，可以明确失效根因属于设计问题、焊接工艺问题、来料质量问题还是三防漆/涂覆工艺问题。华南检测出具的CNAS/CMA检测报告具有法律效力，可作为供应链质量追溯与商务索赔的技术依据。

Q4：PCBA失效分析的费用如何计算？A：PCBA失效分析费用根据检测项目与样品复杂度而定，基础检测（外观+X-ray+电性能）约2000~3000元/件，全链路分析（含SEM/EDS、金相切片、FTIR等）约5000~8000元/件。具体费用需根据样品情况评估，欢迎联系华南检测获取精准报价。

Q5：如何预防PCBA电化学腐蚀失效？A：预防措施包括：①严格控制三防漆固化工艺参数（温度、时间、厚度）；②加强来料检验与固化度验证（DSC测试）；③生产环境湿度管控（<60%RH）；④增加可靠性筛选测试（HAST/THB）；⑤选择低离子残留的三防漆材料并验证材料兼容性。
