当新能源汽车的电池模组出现不明异常发热，当精密铸件的内部缺陷无法被传统检测捕捉，当一款进口零部件急需逆向开发却苦于没有原始图纸……这些真实发生在制造业研发与品控环节的难题，都指向同一个核心痛点：产品内部结构的不可见性，正在严重制约产品迭代与质量判定的效率。

传统破坏性检测不仅成本高昂，更会直接报废样品；激光三维扫描只能捕捉表面轮廓，对内部空洞、裂纹、装配干涉等问题束手无策。这正是工业CT扫描建模的价值所在——它像一台“数字透视眼”，在完全不损伤样品的前提下，将内部结构高精度还原为三维数字模型，同时支撑缺陷分析、尺寸测量与逆向工程三大需求。

广东省华南检测技术有限公司，作为持有CNAS/CMA双资质的第三方检测机构，正是这样一家能够提供从工业CT扫描、三维重建到工程建模分析的一站式技术服务商。我们帮助制造企业将不可见的内部结构，转化为可量化、可分析、可复用的三维数据资产。

一、工业CT扫描建模是如何实现的？从X射线穿透到三维重建全流程

理解工业CT扫描建模的原理，有助于更准确地评估其在具体项目中的适用性。其核心流程可概括为：X射线穿透—二维投影采集—断层重建—三维体数据生成—模型提取与分析。

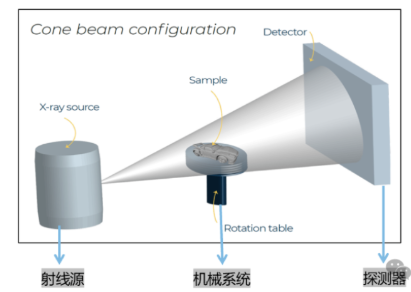

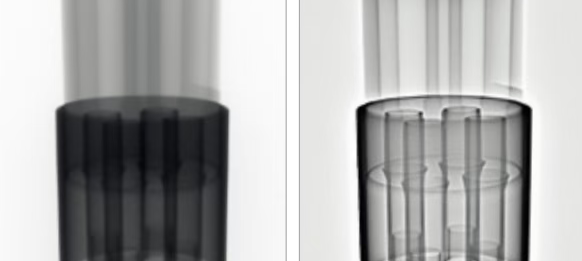

X射线源发射的高能射线束穿透被检样品，不同密度、不同厚度的材料对射线的吸收程度各异。高灵敏度的平板探测器接收衰减后的射线信号，形成反映内部结构信息的二维投影图像。样品在旋转台上每转动一个微小角度（如0.1°~0.5°），探测器便采集一幅投影，最终获得数百至数千幅不同角度的二维图像。

随后，重建算法登场。目前主流的三维重建算法包括FDK算法（适用于锥形束CT）与迭代重建算法。前者计算高效，后者在噪声抑制与细节保留方面表现更优，尤其适合精密电子元器件等高精度场景。算法将二维投影数据重构为三维体数据，如同把上千张“透视切片”拼合成一个完整的三维数字实体。

衡量结果可靠性的核心指标是分辨率。当前华南检测配备的岛津SMX-225CT设备，极限分辨率可达1-3μm，足以清晰辨识微米级孔隙与裂纹。需要强调，工业CT扫描建模与传统激光三维扫描有着本质区别：后者仅能获取表面形貌，而CT能够穿透金属、塑料、复合材料等，同步呈现内外结构，这是进行内部缺陷定位、装配间隙分析以及完整逆向工程的前提。

二、华南检测工业CT扫描建模服务包含哪些内容？

基于上述技术能力，我们围绕制造企业的真实需求，将工业CT扫描建模服务细分为五个核心模块，客户可按需选择或组合应用。

1. 内部缺陷三维建模

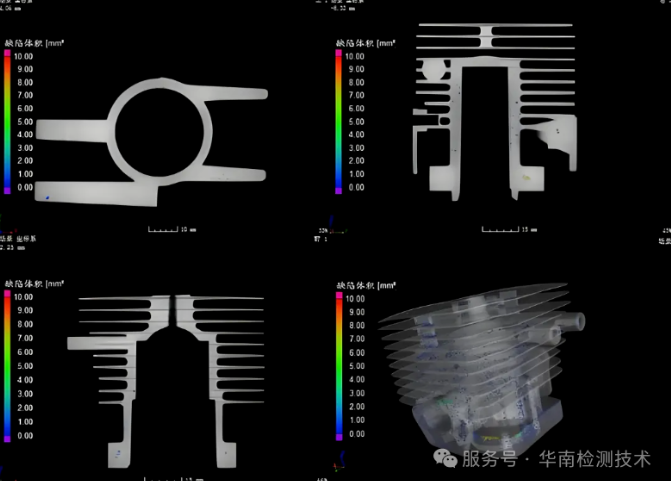

针对气孔、裂纹、夹渣、疏松等内部缺陷，CT扫描可准确捕获其空间坐标、几何形态与体积大小。输出的缺陷分布三维云图，使缺陷位置一目了然，支持导出缺陷列表与统计报告，为铸造工艺优化、焊接质量评估提供无可辩驳的数据支撑。

2. 逆向工程建模

当实物零件没有CAD模型，或实际尺寸与原始设计出现偏差时，工业CT逆向扫描是和高效的还原手段。通过对实物进行高密度体数据采集，经表面提取、点云优化、曲面重构等步骤，可重建出完整的CAD实体模型，导出STL、STEP、IGES等主流格式，直接用于后续的有限元分析、模具设计或生产加工。

3. 装配分析建模

多组件装配体在CT扫描下，无需拆解即可可视化其内部配合状态。我们能够三维呈现装配间隙、过盈配合程度、焊接熔深，并快速识别干涉区域与错位缺陷，大幅减少因盲目拆解导致的信息丢失与复装误差。

4. 孔隙率三维建模

对于铸件与3D打印件，内部孔隙的分布与占比直接影响其机械性能。CT扫描能在整个体积内统计孔隙数量、孔径分布与总孔隙率，并生成孔隙空间分布的三维模型，为材料工艺开发与质量一致性控制提供关键数据。

5. 尺寸测量建模

基于CT三维体数据，可直接对任意内部或外部结构进行全尺寸三维坐标测量、壁厚分析、形位公差评价，尤其适用于注塑件、精密机加件等有内部结构且不宜破坏的零件，作为首件检验与量产抽检的有效手段。

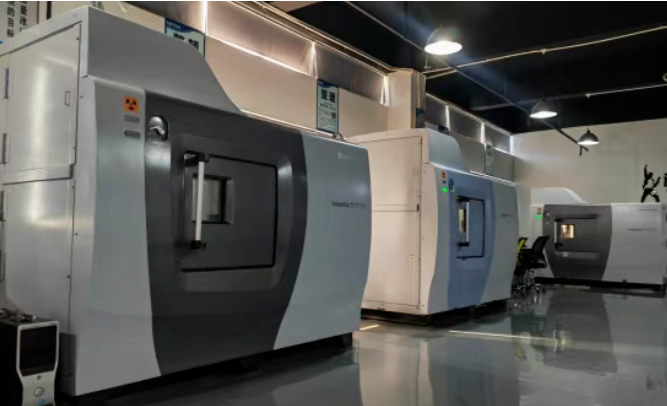

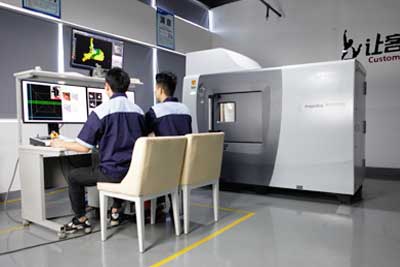

支撑上述服务的是华南检测的核心设备——岛津SMX-225CT，配备225kV微焦点射线源，最大承载样品尺寸300×400mm、重量15kg，能够以1-3μm的极限分辨率稳定输出。针对更大规格或特殊材质样品，我们同步配置GE Phoenix系列设备，提供更灵活的精度与能级组合。

三、工业CT扫描建模在哪些行业发挥关键作用？

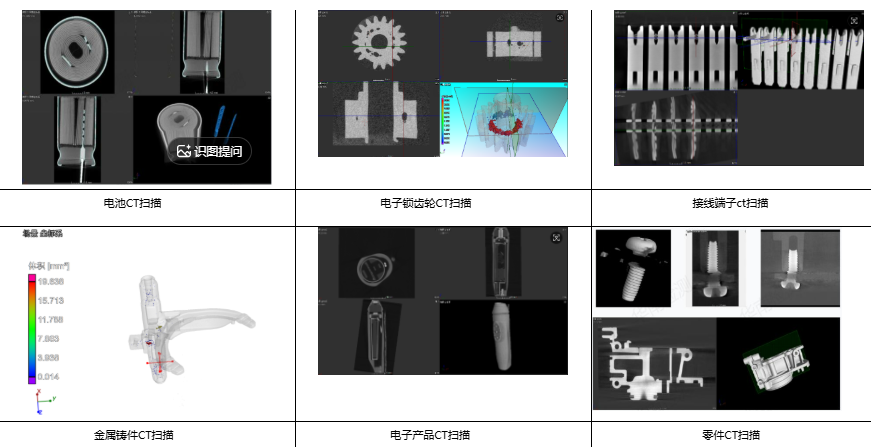

工业CT扫描建模的跨行业适用性，源于其对“内部可视、量化分析”这一共性技术瓶颈的突破。以下是六个典型的应用领域：

1、电子半导体：BGA焊点空洞三维建模、芯片封装内部结构重建、连接器端子形位分析，帮助避免隐性虚焊引发的功能失效。

2、新能源汽车：电池模组内部短路定位、电芯极片对齐度三维检测、电机定子绕组缺陷分析，为安全与可靠性把关。

3、航空航天：发动机叶片疲劳裂纹三维建模、复合材料层间缺陷与孔隙率评估、涡轮叶片冷却通道内部完整性验证。

4、精密铸造：铝合金铸件孔隙三维分布建模、模具冷却水道堵塞检测，为浇铸系统优化提供可视化数据。

5、3D打印/增材制造：打印件内部孔隙率三维建模、支撑结构残余粉末分析、工艺参数迭代验证的准确数据支持。

6、医疗器械：植入器械内部结构验证、编织导管层完整性建模、骨科植入物多孔涂层的孔隙连通性评估。

每个场景背后，都是华南检测技术团队通过一次次扫描建模，将“未知”转化为“已知”的实践积累。具体案例细节，欢迎联系我们的技术工程师深入沟通。

为什么选择华南检测的工业CT扫描建模服务？

在广东乃至全国众多的工业CT检测机构中，华南检测建立的差异化信赖基础，源自五个维度的持续投入：

设备配置，精度与效率兼得

岛津SMX-225CT与GE Phoenix双品牌设备协同运作，覆盖从1μm级超高分辨率到高穿透大尺寸样品的多样需求，不因设备能力瓶颈降低数据质量。

资质背书，报告具有法律效力

华南检测持有中国合格评定国家认可委员会（CNAS）与检验检测机构资质认定（CMA）双证书，所出具的检测报告及建模数据，可用于质量判定、贸易交付与司法鉴定，全国范围认可。

十年团队，全流程无外包

由10年以上经验的无损检测专家与逆向工程师直接执行，从扫描方案制定、三维重建、数据优化到缺陷分析与报告编写，全部在自有体系内闭环完成，避免第三方流转带来的数据失真与沟通损耗。

高效交付，匹配研发节奏

标准服务周期为3-5个工作日交付检测报告与三维模型，同时支持24小时加急服务，助力客户在紧急项目节点前获得关键数据。

透明服务，降低合作门槛

我们坚持免费样品预评估、检测前透明报价、支持先检后付的合作模式。客户只需寄送样品，即可获得可执行的技术方案与报价，零风险启动项目。

四、工业CT扫描建模服务流程及送样要求

与华南检测合作，只需五步即可完成从需求到数据交付的全过程：

1、需求沟通：明确检测目的，如内部缺陷定位、逆向工程、孔隙率分析或尺寸测量。

2、样品评估：由工程师确认样品材质、尺寸、密度的可行性，并给出推荐方案。

3、扫描与重建：在选定设备上执行CT扫描、三维重建及模型提取。

4、数据分析：根据需求进行缺陷量化、装配评估、模型比对或逆向重构。

5、报告交付：输出三维模型文件（STL/STEP/IGES等）、检测报告及可视化分析结果。

6、送样基本要求：样品尺寸建议不超过300×400mm，重量不超过15kg；如超出，请提前沟通以确认设备适用性。送样时请提供材质说明及明确的检测目的，帮助工程师制定合适的扫描参数。

7、报价影响因素：工业CT扫描建模的费用取决于样品尺寸与材质密度（影响穿透难度）、分辨率要求（影响扫描时间）、建模复杂度（如逆向工程需重构曲面则工作量加大）以及是否加急。常规需求可当日完成评估并给出透明报价。

五、工业CT扫描建模常见问题解答

Q1：工业CT扫描建模的精度能达到多少？

极限分辨率可达1-3μm，实际精度与样品材质、尺寸及检测区域相关。对大多数工业零件，空间定位精度完全满足ISO公差分析要求。

Q2：CT扫描建模会破坏样品吗？

完全无损。样品在检测前后无任何物理或化学变化，可直接回用于生产或继续其他试验。

Q3：建模结果可以导出哪些格式？

可导出STL、STEP、IGES、PLY等主流三维数据格式，兼容SolidWorks、CATIA、NX等常见CAD/CAM/CAE软件。

Q4：工业CT扫描建模一般多少钱？

根据样品复杂度和建模需求单独评估。我们支持免费样品预评估，结合您的目的给出透明报价，无隐性费用。

Q5：没有原始CAD模型可以做逆向工程吗？

可以。逆向工程正是从实物出发，完全不需要原始图纸或模型，通过CT扫描数据重建出高精度三维CAD模型。

六、开启工业CT扫描建模，让数据驱动产品质量升级

工业CT扫描建模，正从一种前沿检测技术，演变为智能制造时代企业研发与品控体系的标准配置。它是连接物理产品与数字孪生的关键桥梁——让不可见的内部结构转化为可分析、可优化、可传承的三维数据资产，驱动缺陷分析从“推测”走向“可视”，逆向工程从“近似”走向“准确”，装配验证从“盲检”走向“透明”。

无论您需要内部缺陷的三维量化分析、高精度的逆向工程建模，还是装配配合精度的深度验证，广东省华南检测技术有限公司的技术团队都可根据您的具体需求，提供定制化的工业CT扫描建模解决方案。

现在就联系我们，将样品寄送华南检测，即可获得免费的样品预评估与专业检测方案。让数据透视内部，让模型定义品质。
