一、引言：一颗螺丝断裂，可能拖垮整条产线

在电子、汽车、新能源等制造领域，螺丝虽小，却是结构安全的“阿喀琉斯之踵”。不少企业在装配或使用时遇到过这样的怪事：螺丝头部与杆部过渡区突然断裂，表面镀锌层完好，却找不到明显外力痕迹。

这种“莫名其妙”的断裂，往往不是材料太差，而是氢脆在作祟。本文基于广东省华南检测技术有限公司（简称“华南检测”）的真实失效分析案例，完整拆解螺丝断裂失效分析的标准流程，并教你如何判断是否为氢脆，以及怎样通过去氢工艺规避风险。

如果你正面临螺丝批量断裂、客户投诉或质量追责，可直接跳至文末获取工程师联系方式，华南检测提供“按需报价”的断口分析、金相检测、去氢验证一站式服务。

二、案例背景：镀锌螺丝的“无痕”断裂

某客户送来一批断裂的镀锌螺丝（表面镀锌处理），要求分析断裂原因。肉眼观察：断裂均发生在头部与杆部过渡区域，断口未见明显腐蚀、磨损或塑性变形迹象。

这种“干净”的断口，反而让经验丰富的工程师警觉——高度怀疑氢脆断裂。

三、螺丝断裂失效分析4步法（附真实检测数据）

华南检测依据 ISO、ASTM 等标准，对断裂样品与 OK 样品进行对比分析，流程如下：

步骤1：断口 SEM 观察 + EDS 元素分析

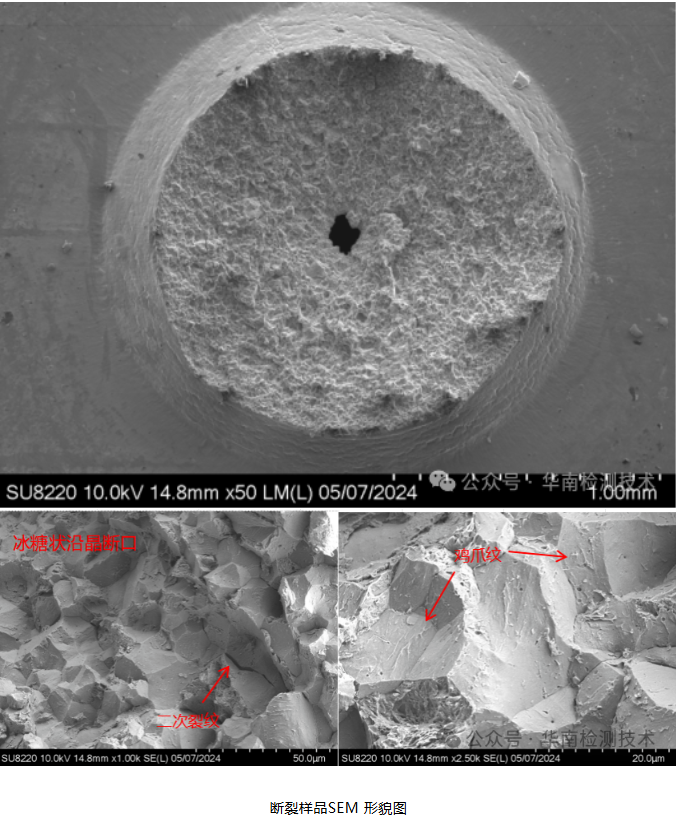

使用 SU8220 场发射扫描电镜（SEM）对断口进行高倍观察：

断口形貌：呈典型的冰糖状沿晶脆性断裂。

微观特征：沿晶界面上可见清晰的鸡爪纹和二次裂纹，这是氢脆断口的“指纹”特征。

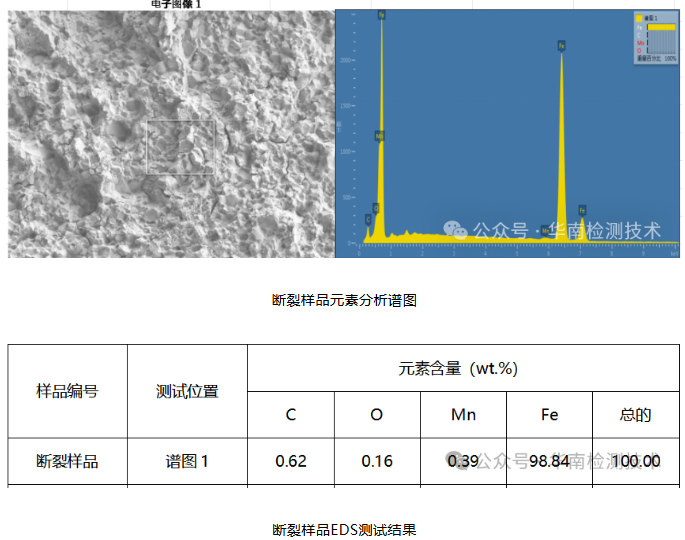

EDS 结果：断口表面元素以 Fe、C、Mn 为主，未检测到异常腐蚀元素（如 Cl、S 等），排除了环境腐蚀导致断裂的可能。

这一步骤是“螺丝断裂失效分析”中最核心的微观证据，企业送检时务必要求实验室提供 SEM 原始图。

步骤2：金相组织检查

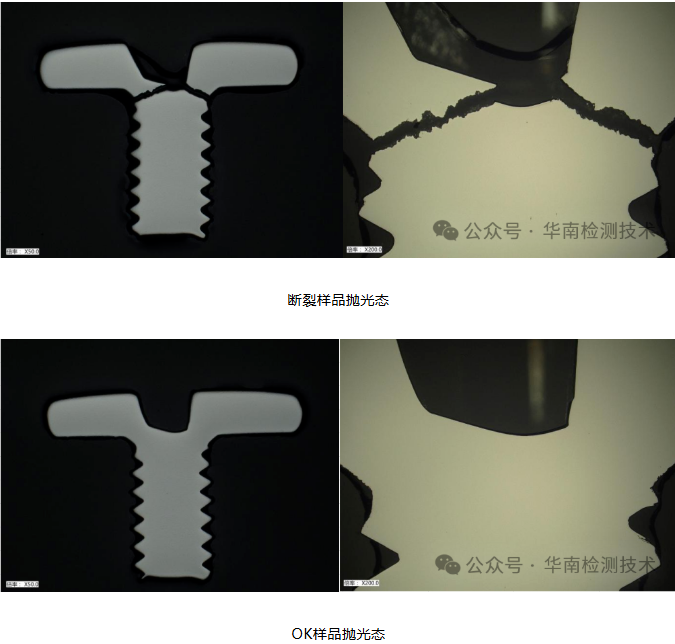

将断裂样品与 OK 样品分别镶嵌、研磨、抛光后：

抛光态：2Pcs 样品均未见明显夹杂、偏析等冶金缺陷。

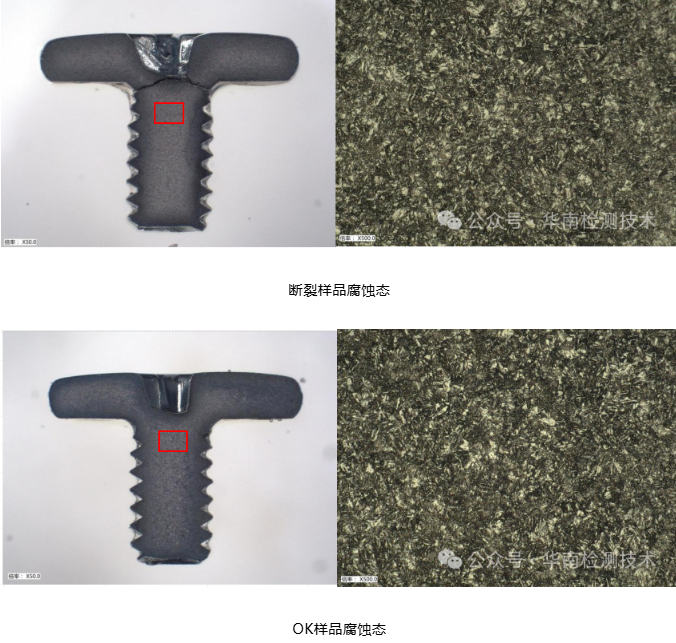

腐蚀态（4% 硝酸酒精）：两者均为回火索氏体组织，晶粒度均匀，无脱碳、过热等热处理异常。

结论：材料本身组织正常，排除材质不良导致的断裂。

步骤3：维氏硬度检测

采用 HV0.5 载荷，对心部硬度进行三点测量：

断裂样品硬度略高于 OK 样品，但仍在合理范围内，不是导致断裂的主因，但高硬度会增大氢脆敏感性。

步骤4：去氢效果验证（石蜡法）

这是判定氢脆的“终极手段”。操作如下：

液体石蜡加热至 140℃ 并保持 5 分钟以上（去除水分）；

将清洗烘干后的样品浸入石蜡；

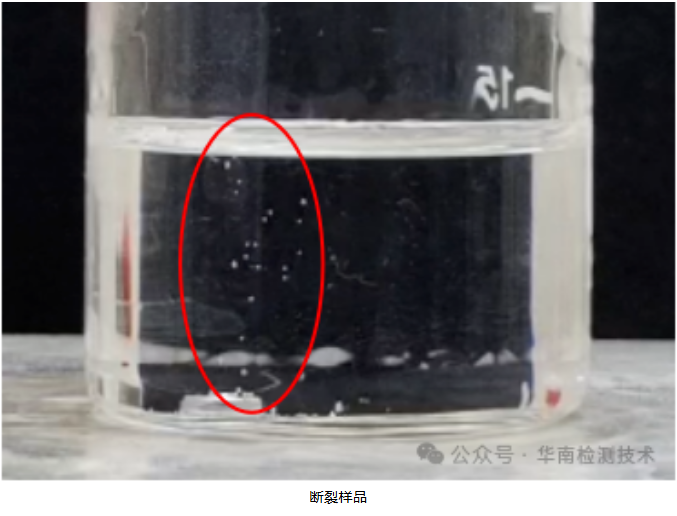

断裂样品：表面持续产生明显气泡（氢气逸出）；

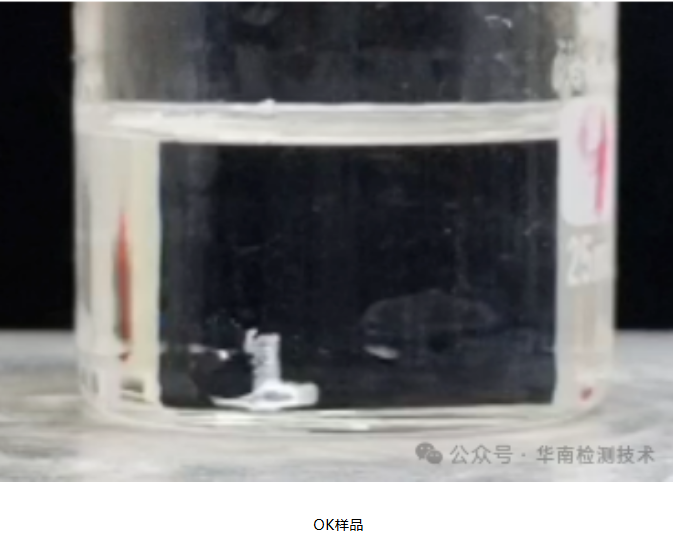

OK 样品：无气泡。

结果：断裂螺丝内部残氢量高，去氢工艺不彻底；OK 样品去氢良好。

四、综合分析结论

最终结论：该螺丝断裂的根本原因是镀锌处理后去氢不彻底，导致氢脆沿晶断裂。

五、延伸知识：氢脆为什么偏爱镀锌螺丝？

1. 氢从哪来？

电镀锌过程中，阴极析氢反应会使氢原子渗入钢材。若后续去氢（烘烤）温度不足或时间不够，氢原子就会在晶界聚集，形成巨大内压。

2. 为什么断在头杆过渡区？

该区域存在应力集中，且截面变化导致氢更容易偏聚，成为断裂起始点。

3. 如何预防？

工艺控制：镀锌后 4 小时内进行去氢烘烤（推荐 200℃±10℃ × 2~24h，视强度等级）；

材料选择：高强度螺丝（≥1000 MPa）慎用电镀，可考虑机械镀锌或达克罗；

设计优化：避免尖锐过渡，减小应力集中。

华南检测：https://www.gdhnjc.com/

六、企业如何快速锁定断裂真因？

当你的产线出现螺丝断裂时，建议按以下优先级排查：

保留断口：切勿用手摸、用纸擦，立即放入干燥器；

拍照记录：断裂位置、数量、批次、装配扭矩；

联系专业实验室：要求提供 SEM+EDS、金相、硬度、去氢验证全套分析。

注意：氢脆断裂具有延迟性，可能装配后数小时至数月才发生，因此批次留样复检至关重要。

七、为什么选择华南检测做螺丝断裂失效分析？

广东省华南检测技术有限公司，坐落于东莞大岭山镇（毗邻松山湖高新区），是专注汽车电子、消费电子等领域的第三方检测机构。针对紧固件失效，我们提供：

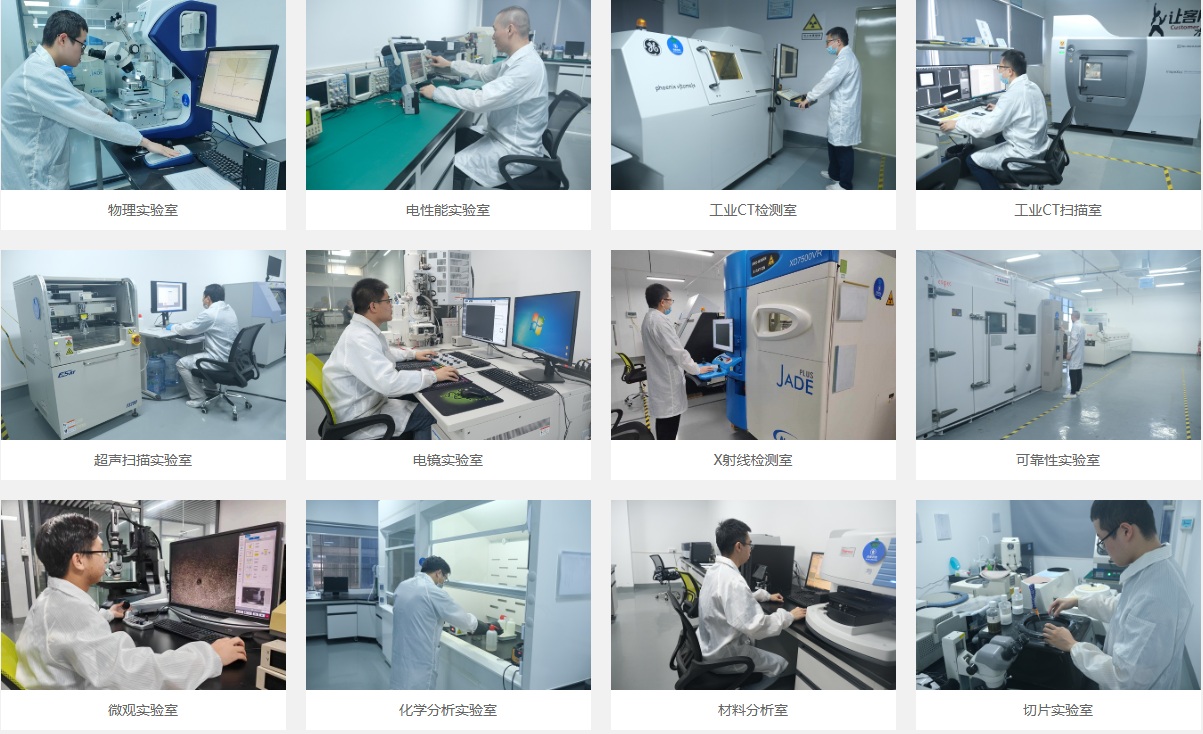

一站式分析能力：断口 SEM、金相、硬度、去氢验证、盐雾、扭矩等；

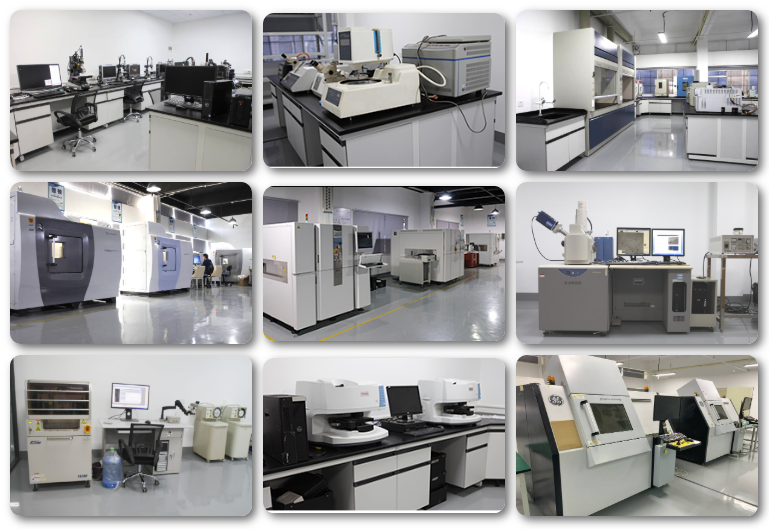

设备优势：SU8220 电镜、维氏硬度计、石蜡去氢装置等业界一流设备；

资质与经验：CMA/CNAS 认可，案例覆盖半导体、新能源、汽车、航天航空；

快速响应：支持全国寄样，按需报价，无隐藏套餐。

八、常见问题 FAQ

Q1：氢脆断裂能肉眼看出来吗？

A：不能。氢脆断口通常平齐、无塑性变形，类似脆性断裂，必须依靠 SEM 观察冰糖状沿晶和鸡爪纹才能确诊。

Q2：去氢烘烤温度越高越好吗？

A：不是。过高温度会降低材料强度，需按螺丝等级和镀层类型选择工艺窗口，一般 200℃左右。

Q3：除了石蜡法，还有其他去氢效果检测方法吗？

A：有，如热脱附法（TDA）、气相色谱法，但石蜡法简单直观，适合现场快速对比。

Q4：华南检测能做整批螺丝的去氢工艺评估吗？

A：可以。我们提供从单颗断口分析到批次工艺审核的全套服务，按需报价。
