焊点切片分析：一文看懂PCBA焊点质量检测的核心方法

焊点切片分析：一文看懂PCBA焊点质量检测的核心方法

在电子产品制造过程中，一颗看似微小的焊点，往往决定着整批产品的可靠性。无论是智能手机、汽车电子，还是工业控制板，焊点失效都是SMT贴片厂和PCB制造商比较头疼的质量问题之一。虚焊、空焊、孔洞、桥接……这些隐藏在焊点内部的缺陷，肉眼根本无法识别。那么，如何才能"透视"焊点内部，精准定位问题根源？答案就是焊点切片分析。

作为金相切片分析技术在电子制造领域的重要应用，焊点切片分析已成为PCBA焊点质量检测的"金标准"。本文将用通俗的语言，带您全面了解这项技术的原理、流程与价值。

一、什么是焊点切片分析？

简单来说，焊点切片分析就是通过精密切割、镶嵌、研磨和抛光，将电子元器件或PCBA板上的焊点制成薄片样本，再使用金相显微镜观察其内部结构的一种检测方法。

它的核心原理并不复杂：将待检测的焊点样本进行精细打磨，使其表面达到镜面光滑度，然后通过特定的化学腐蚀液处理，让焊点内部的金属组织（如锡、铜、镍等不同金属层）呈现出不同的颜色与形貌。最后，工程师通过显微镜放大观察，就能清晰判断焊点是否存在焊点虚焊、裂纹、孔洞等缺陷。

这项检测严格遵循IPC-TM-650 2.1.1等行业标准，确保分析结果的权威性与可重复性。

二、为什么要做焊点切片分析？

在电子制造环节，焊点失效分析往往发生在产品出现功能性故障之后。但很多时候，外观完好的焊点内部早已存在隐患。焊点切片分析的主要目的包括：

BGA焊点失效分析：BGA（球栅阵列封装）焊点位于芯片底部，无法直接目视检查，切片分析是判断其焊接质量的有效手段。

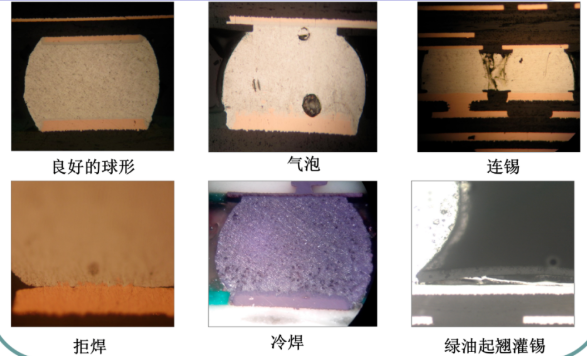

焊接缺陷检测：精准识别空焊、虚焊、桥接、上锡不良等问题。

镀层与结构测量：测量IMC（金属间化合物）厚度、镀层厚度、铜箔厚度等关键参数。

制程优化依据：为SMT工艺参数调整提供数据支持，降低不良率。

对于电子终端品牌和第三方质检需求方而言，一份权威的焊点切片分析报告，既是产品质量的"诊断书"，也是供应链质量管控的重要依据。

三、焊点切片分析怎么做？七步流程揭秘

很多人以为切片分析就是"把样品切开看看"，实际上它是一个对精度要求极高的过程。以下是专业实验室的标准流程：

1. 取样与外观检查

根据检测需求，从PCBA板上截取包含目标焊点的样品，并对样品外观进行拍照记录，确保后续分析可追溯。

2. 精密切割

使用精密切割机（转速通常控制在275rpm左右），将样品切割成适合镶嵌的大小。切割过程需要控制进给速度，避免高温损伤焊点组织。

3. 冷镶嵌（包埋）

将切割好的样品放入模具，倒入环氧树脂等镶嵌材料，使用真空包埋机抽真空，彻底排出气泡。这一步至关重要——如果存在气泡，后续研磨时会导致焊点边缘崩裂，影响观察结果。

4. 研磨

按照砂纸目数从小到大的顺序（通常从180目粗磨，逐步过渡到800目、1200目、2400目、4000目精磨），对样品进行逐级研磨。研磨时需不断加水冷却，并定时将样品旋转90°，确保磨痕均匀消除。

5. 抛光

使用抛光液和抛光布对样品表面进行精细抛光，直至呈现镜面效果。抛光质量直接决定显微镜下的成像清晰度。

6. 微腐蚀

配置专用腐蚀液（如氨水+双氧水混合液），对抛光面进行轻微腐蚀，使不同金属相呈现出对比鲜明的形貌特征。

7. 显微观察与拍照

先使用低倍率显微镜定位观察区域，再切换至高倍率进行细节分析，并拍摄记录。专业工程师会根据IPC标准对焊点形貌进行评级。

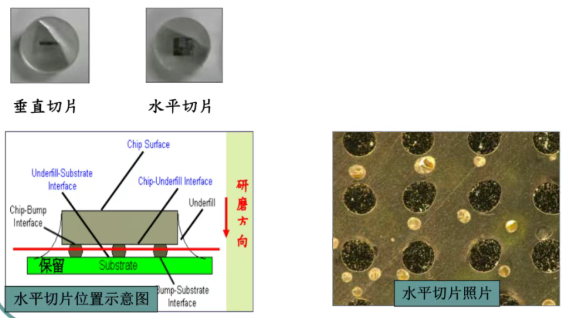

四、垂直切片 vs 水平切片：两种视角，各有所长

在BGA切片检测中，切片的方位选择直接影响检测结论。常见的两种方式：

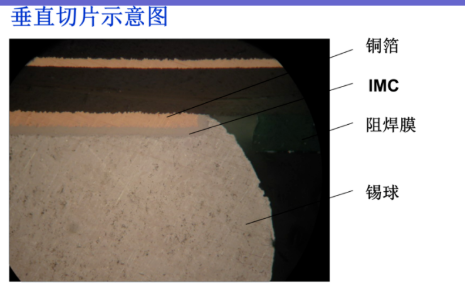

1、垂直切片：沿焊点纵向切开，可观察焊点从PCB焊盘到元器件引脚的完整截面结构。适用于检测PCB分层、孔铜断裂、上锡高度、IMC层生长状况等。

2、水平切片：沿焊点横向逐层研磨，可观察焊点在水平面上的分布状态。特别适用于检测BGA空焊、虚焊、孔洞、桥接以及上锡面积比例等问题。

在实际PCBA焊点质量检测项目中，工程师会根据失效现象灵活选择切片方式，有时需要两种切片结合，才能全面还原焊点的真实状态。

五、为什么选择专业实验室做焊点切片分析？

虽然焊点切片分析的流程听起来并不复杂，但实际操作中对经验的要求极高。研磨力度过大、砂纸更换不及时、腐蚀时间控制不当，任何一个细节的失误都可能导致焊点形貌被破坏，得出错误的结论。

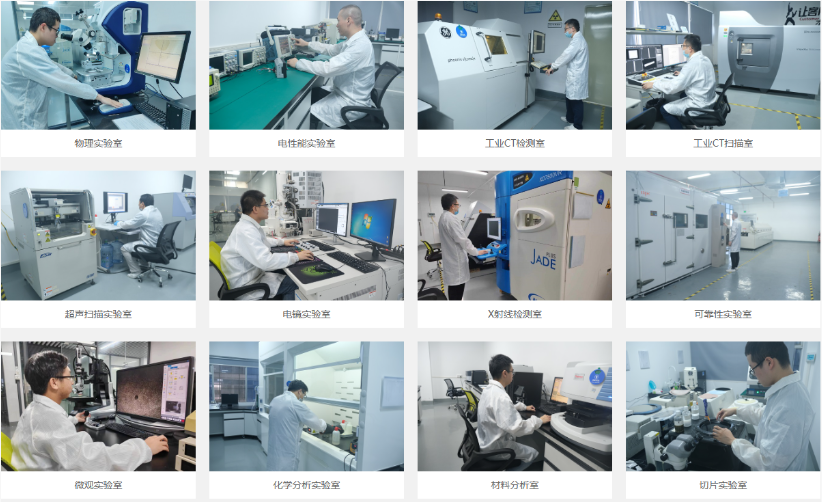

广东省华南检测技术有限公司作为CNAS/CMA认可实验室，在焊点切片分析及电子元器件失效分析领域拥有10年以上经验。我们配备精密切割机、真空包埋机、金相显微镜等全套专业设备，工程师团队熟悉IPC-TM-650等国际标准，能够为您提供：

1、精准的焊点虚焊检测与失效根因分析

2、符合CNAS要求的权威检测报告

3、快至48小时的报告出具周期

4、立足广东、服务全国的快速响应能力

无论您是SMT贴片厂需要优化制程，还是电子终端品牌需要供应商质量管控，亦或是遇到棘手的焊点失效分析难题，我们都能为您提供专业的检测服务与技术支持。

结语

焊点虽小，责任重大。焊点切片分析作为电子制造质量管控的"听诊器"，能够帮助企业从源头发现焊接隐患，避免批量性质量事故的发生。如果您正在面临焊点质量难题，欢迎联系我们，获取专业的检测方案。

如需咨询焊点切片分析服务，欢迎拨打我们的咨询电话或访问公司官网，我们的工程师团队将为您提供一对一的技术支持。
