超声波扫描显微镜（C-SAM/SAT）检测：半导体失效分析的核心无损检测技术

超声波扫描显微镜（C-SAM/SAT）检测：半导体失效分析的核心无损检测技术

摘要：在精密电子制造领域，内部缺陷可能导致产品性能严重下降。本文深入解析超声波扫描显微镜（C-SAM/SAT）的工作原理、检测优势及典型应用案例，帮助您了解这一非破坏性检测技术如何精准识别芯片分层、裂纹、空洞等内部缺陷。广东省华南检测技术有限公司配备日立FS200Ⅲ高端设备，为您提供专业可靠的超声波扫描检测服务。

一、什么是超声波扫描显微镜（C-SAM/SAT）？

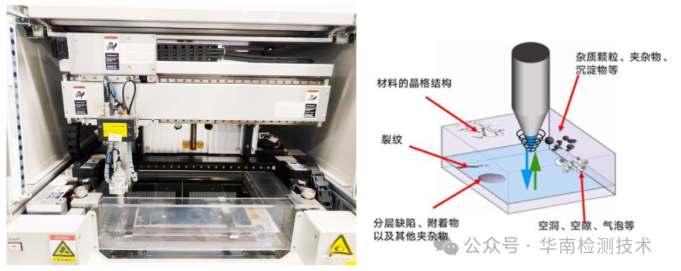

超声波扫描显微镜（Scanning Acoustic Microscope，简称 SAM 或 SAT）是一种基于高频超声波传播与回波定位成像技术的先进无损检测设备。因其主要采用 C-Scan（C扫描） 模式进行层析成像，故也常被称为 超声C扫描检测系统。

C-SAM检测技术通过分析材料内部声阻抗差异，精准判定缺陷的形状、尺寸、位置及性质。该技术广泛应用于：

工业无损检测（NDT）、失效分析（FA）、可靠性分析（RA）、质量检测（QC）、研发验证

与X-ray射线成像设备类似，C-SAM均可对工件内部结构进行成像并检测内部缺陷。但C-SAM采用纯净水作为耦合介质，对器件完全无损伤，当超声波信号在器件表面或内部遇到缺陷时即产生反射回波，从而实现高精度成像。

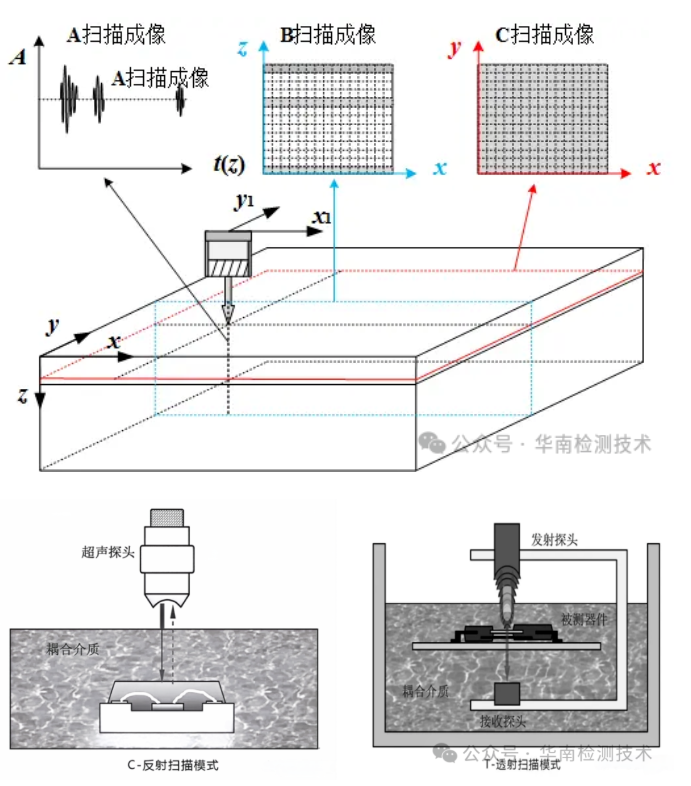

二、超声波扫描的四种工作模式

水浸超声扫描成像技术根据扫描方式的不同，可分为以下四种模式：

超声检测的本质是利用超声波与工件的相互作用，对反射、透射和散射的回波进行分析，从而对工件进行宏观缺陷检测、几何特性分析、组织结构评估和力学性能表征。

三、C-SAM检测可识别的典型缺陷类型

超声波扫描显微镜在半导体和材料行业中具有极高的检测灵敏度，可精准识别以下各类内部缺陷：

1、孔隙与气泡

2、裂纹与裂缝

3、分层与剥离

4、夹杂物与附着物

5、空洞与孔洞

6、晶界边界异常

7、硅片倾斜

8、外来杂质

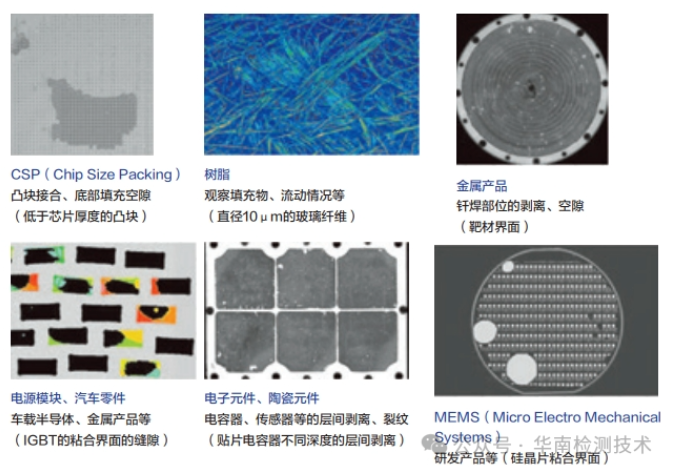

典型检测对象包括：

CSP（Chip Size Packing）：凸块接合、底部填充空隙检测

树脂材料：观察填充物分布、流动情况及玻璃纤维（直径10μm级）

金属产品：钎焊部位的剥离、空隙检测

电源模块、汽车零件：车载半导体、IGBT粘合界面缝隙检测

电子元件、陶瓷元件：电容器、传感器层间剥离与裂纹

MEMS器件：硅晶片粘合界面检测

四、华南检测C-SAM检测设备：日立FS200Ⅲ

设备介绍

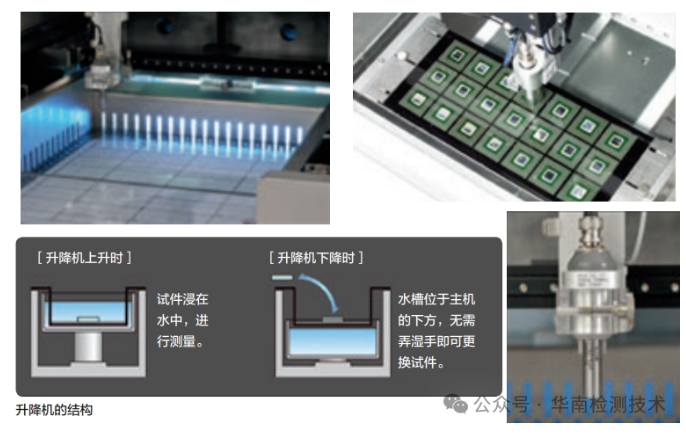

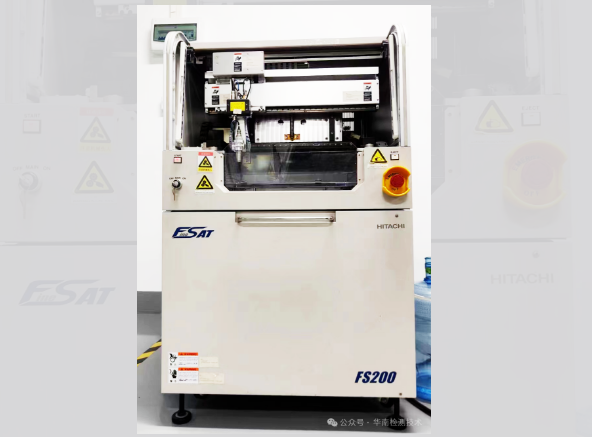

广东省华南检测技术有限公司配备的 Hitachi日立FineSAT FS200Ⅲ超声波影像装置，是第三代高端扫描声学断层扫描仪。

该设备使用超声波以非破坏性方式获取半导体封装、电子元件、陶瓷、金属、树脂等材料的内部空隙、裂纹、磨损等高清图像。FineSAT系列更可检测X射线设备、红外检测设备或光学显微镜无法识别的纳米级间隙。

FS200Ⅲ核心规格参数

设备优势

高分辨率成像：基础性能优越，可识别微米级缺陷

高速自动测量：大幅提升检测效率

透射/反射同步测量：一次扫描获取多维度数据

缺陷自动检测功能：智能化识别与批量存储缺陷搜索数据

广泛适用性：从大批量生产检测到研发验证均可胜任

五、C-SAM超声波扫描检测的四大核心优势

1. 完全非破坏性

C-SAM超声波扫描技术可在不破坏、不损伤样品的前提下完成内部缺陷检测，样品检测后可继续投入使用或进行后续分析。

2. 超高分辨率

可检测微小缺陷和精细结构，对半导体封装、芯片内部的微米级分层和裂纹具有极高的识别能力。

3. 快速精准定位

能够快速准确地锁定材料内部缺陷的三维位置，大幅提升检测效率，为质量改进提供可靠数据支撑。

4. 环保低成本

以纯净水为耦合介质，检测过程无污染、无辐射，综合检测成本低于多种传统破坏性检测方法。

六、C-SAM送样检测要求

为确保检测结果的准确性和可靠性，送检样品需满足以下条件：

尺寸要求：样品尺寸一般不小于2mm，不大于200mm

表面状态：样品表面必须清洁且平整，以确保超声波有效传导；任何污染物或表面不平整均可能影响检测结果

介质说明：设备需使用纯净水作为超声波传输介质，如有特殊顾虑请提前与实验室沟通

七、C-SAM与X-ray检测：互补性无损检测方案

在精密电子制造行业，X-ray（X射线检测）与C-SAM（超声波扫描）是两种主流的无损检测方法，二者具有显著的互补性：

结合使用X-ray与C-SAM，可极大提升缺陷检出的准确性和效率，在面对复杂或多样化的检测需求时，全面提升检测流程的综合性和可靠性，从而保障产品质量、降低生产失败率、优化产品设计与制造流程。

八、华南检测C-SAM检测典型案例

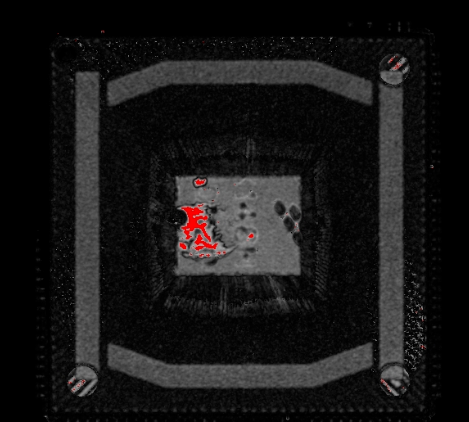

案例一：引线表面分层检测

通过C-SAM扫描成像，清晰呈现引线框架与封装材料之间的分层缺陷，为失效分析提供关键依据。

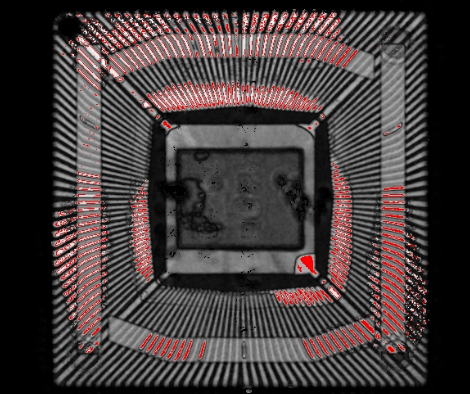

案例二：DIE表面分层检测

精准识别芯片（DIE）与基板之间的粘接界面分层情况，评估封装可靠性。

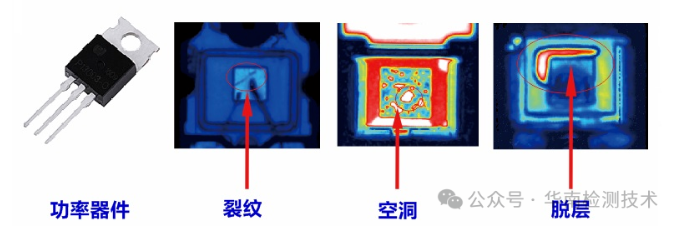

案例三：功率器件内部缺陷检测

针对功率器件（如IGBT、MOSFET）进行扫描，可清晰识别裂纹、空洞、脱层等典型缺陷，确保器件在高功率工况下的安全性与可靠性。

九、关于广东省华南检测技术有限公司

广东省华南检测技术有限公司坐落于东莞市大岭山镇，毗邻松山湖高新技术产业开发区。公司专注于汽车电子、消费电子等领域的可靠性检测服务，服务对象涵盖半导体、电子元器件、纳米材料、通讯、新能源、汽车、航天航空、教育及科研等多个行业。

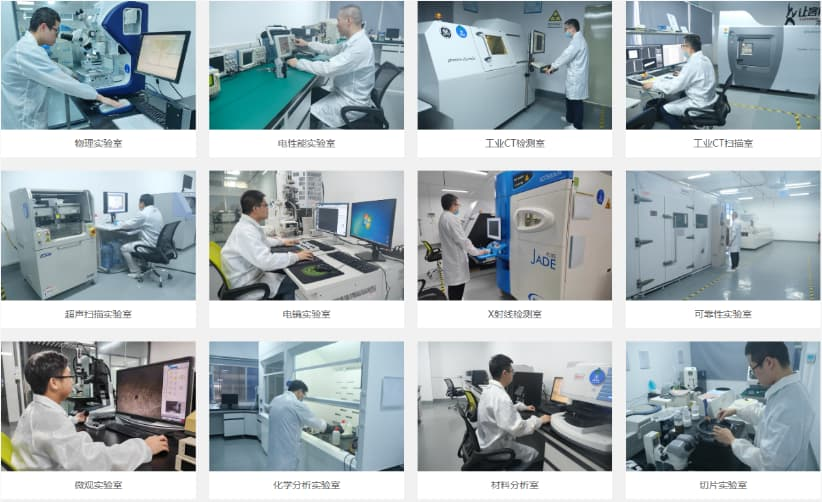

实验室配备业界先进的测试设备，基于产品及元器件的失效原理，提供可靠性检测、失效分析以及功能性能验证等全方位服务。主要仪器设备包括：各种规格环境可靠性试验箱、振动台、机械冲击台、力学试验设备、包装可靠性试验设备，以及相应的声、光、电性能检测系统等。

常见问题 FAQ

Q1：C-SAM 检测会损坏样品吗？

不会。C-SAM 是一种完全非破坏性的检测技术，检测后样品可继续用于后续测试或正常使用 。

Q2：为什么一定要用水？不能用其他耦合介质吗？

超声波是机械波，必须依赖介质传播。除纯水(去离子水)外，也可使用硅油或专用耦合剂，但纯水是最常用的介质 。

Q3：频率越高越好吗？

不是。频率越高 → 波长越短 → 分辨率越好，但穿透能力越弱；频率越低 → 穿透能力越强，但分辨率越差 。

IGBT 厚模块 → 10–50 MHz

SOT、SMA 封装 → 30–150 MHz

晶圆键合、Flip Chip → 100–300 MHz

Q4：C-SAM 和 X-ray 该怎么选？

关注芯片/塑封界面分层、粘接完整性、陶瓷内部裂纹 → 选 C-SAM

关注 BGA/CSP 焊点、桥连、少锡、金属内部结构 → 选 X-ray

复杂样品建议两者结合，相互补充

Q5：检测周期多久？

常规 C-SAM 检测周期视样品数量与扫描层数而定，具体可与华南检测技术团队沟通排期。
