金相分析：从样品制备到显微组织表征的完整技术指南

金相分析：从样品制备到显微组织表征的完整技术指南

金相分析作为材料科学与工程领域最广泛应用的研究检验方法之一，是沟通材料成分、工艺与性能之间的重要桥梁。广东省华南检测技术有限公司深耕材料检测领域多年，本文将从技术原理、样品制备、观测方法及典型应用等维度，系统阐述金相分析的核心技术要点，为材料研发工程师提供参考。

一、金相分析的技术原理与发展概述

金相分析（Metallographic Analysis）是指借助光学显微镜、放大镜和体视显微镜等设备，对材料的显微组织、低倍组织和断口组织进行分析研究与表征的材料学科分支。其观测研究的材料组织结构代表性尺度范围为10⁻⁹–10⁻² m数量级，常规放大倍率在1000倍及以下，主要反映和表征构成材料的相和组织组成物、晶粒（包括亚晶）、非金属夹杂物乃至某些晶体缺陷（如位错）的数量、形貌、大小、分布及空间排布状态。

金相技术的历史可追溯至1863年，英国科学家索比（Sorby）首次使用显微镜观察到钢铁的金相组织，并于1864年展出了第一张钢的显微组织照片。此后，光学显微镜逐步成为钢铁材料研究和检验的有效手段。目前，金相检验已被纳入各国及ISO国际材料检验标准体系，是材料物理检验项目中不可或缺的重要环节。

二、金相样品制备：分析质量的先决条件

制备金相样品的根本目的在于真实、完整地显示材料的原始组织，且制样结果须具备良好的重现性。理想的机械制样应获得无变形、无磨痕、无脱落、无外来物质、无折皱、无边缘磨圆及无热损伤的表面。尽管在实际操作中难以达到理想的表面状态，但制样结果只要满足特定分析需求即可。

2.1 取样原则

取样是金相分析的首要环节，其核心原则是：所选取样品必须能够代表母体的真实性质。根据所检验金属材料的种类、零件工艺过程或热处理状态、检验目的及技术协议的不同，金相试样的截取部位也应相应调整：

常规检验：依据相关国家标准（如GB/T 13298等）在指定部位取样；

表面检验：重点观察脱碳、折叠、氧化等表面缺陷；

失效分析：应在失效部位（如裂纹源区、断口附近）及远离失效的完好部位同时取样，以便对比分析；

组织不均匀材料：如铸件需从表面到中心同时取样，以评估合金元素的偏析程度。

2.2 磨面方向的确定

取样部位确定后，还需根据分析目的确定金相磨面方向：

横截面适用于：

观察试样由表层到中心的金相组织变化；

晶粒度评级；

表面缺陷检验（脱碳、氧化、折叠等）；

表面处理结果检验（表面淬火层、渗碳层、涂镀层等）；

网状碳化物的观察与评定。

纵截面适用于：

非金属夹杂物的数量、大小和形状评定；

测定晶粒拉长程度，评估材料的冷变形程度；

观察钢材中的带状组织及流线分布。

三、金相显微镜与显微组织观测

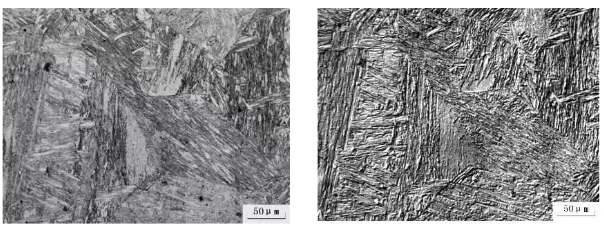

金相显微镜是金相分析的核心设备。通过不同放大倍率的物镜与目镜组合，研究人员可清晰辨识材料内部的相组成、晶界特征及各类缺陷。现代金相显微镜已普遍配备数码成像系统，支持图像采集、测量及定量分析，大幅提升了金相分析的效率与精度。

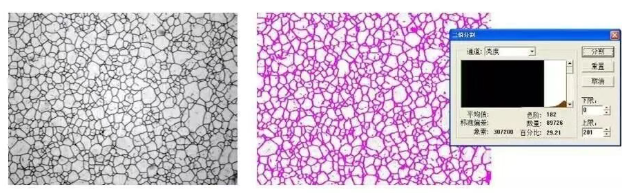

在金相分析中，显微硬度测试常与组织观测同步进行，通过在特定相或区域施加微小载荷，测定其维氏硬度或努氏硬度，从而建立组织-性能的直接关联。定量金相技术则进一步借助图像分析软件，对晶粒尺寸、相比例、夹杂物等级等参数进行自动化统计，实现从定性描述到定量表征的跨越。

四、侵蚀剂选择与显微组织显现

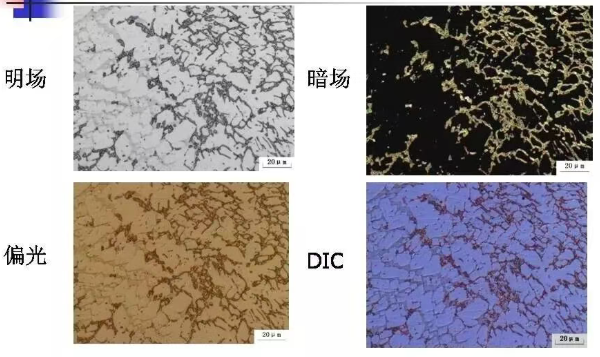

绝大多数金属材料经抛光后，其显微组织在明场下难以直接分辨，需通过化学或电化学侵蚀使不同相或晶界产生选择性腐蚀，形成衬度差异。侵蚀剂的选择取决于材料基体类型及待显示的目标组织。

对于钢铁材料，常用的侵蚀剂包括：

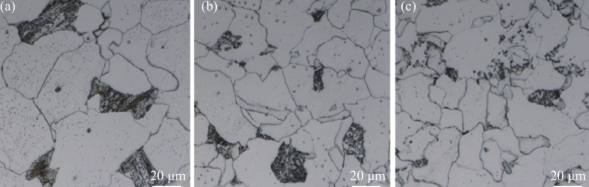

4%硝酸酒精溶液（Nital）：适用于大多数钢种，可清晰显示铁素体、珠光体、贝氏体及马氏体组织；

苦味酸酒精溶液：常用于显示原奥氏体晶界；

三氯化铁-盐酸水溶液：对不锈钢及高合金钢具有良好侵蚀效果；

过硫酸铵水溶液：适用于显示碳钢和合金钢的枝晶及粗晶组织。

针对奥氏体不锈钢，可采用硝酸-盐酸混合溶液或硫酸铜-盐酸-水溶液进行室温浸蚀；对于需要评估偏析的铸件，则可能采用特殊配比的侵蚀剂以凸显成分差异。在实际操作中，侵蚀温度、时间及后处理工艺均需严格控制，以避免过度侵蚀或组织假象。

五、金相分析的典型应用领域

金相分析在材料研发、质量控制和失效分析中具有不可替代的作用。广东省华南检测技术有限公司在以下领域积累了丰富的金相分析经验：

失效分析：通过对断裂件、磨损件或腐蚀件的金相分析，可判定失效模式（如疲劳断裂、应力腐蚀开裂、磨损失效等），追溯材料组织缺陷（如粗大晶粒、带状组织、非金属夹杂物聚集）与失效之间的因果关系，为工艺改进提供依据。

镀层/涂层厚度测量：利用金相显微镜的横截面观测，可准确测量电镀层、化学镀层、热喷涂层及PVD/CVD涂层的厚度，评估镀层与基体的结合质量，检测是否存在孔隙、裂纹或界面扩散层。

热处理质量评价：通过金相分析检验淬火回火组织、渗碳层深度、氮化层组织及脱碳程度，验证热处理工艺是否达到设计要求。

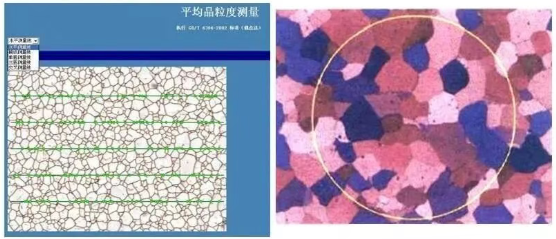

晶粒度与夹杂物评级：依据GB/T 6394、GB/T 10561等标准，对钢的晶粒度及非金属夹杂物进行系统评级，为材料纯净度和力学性能评估提供数据支撑。

六、结语

金相分析历经百余年的发展，已从单纯的显微组织观察演进为集样品制备、精密观测、定量表征与失效诊断于一体的综合技术体系。对于材料研发工程师而言，掌握金相分析的原理与方法，是理解材料"成分-工艺-组织-性能"内在关联的基础。

如需了解更多关于金相分析的技术细节，或委托进行失效分析、镀层厚度测量等专业检测服务，欢迎联系广东省华南检测技术有限公司，我们将为您提供专业的技术方案与检测报告。
