IGBT失效模式分析：7大典型失效机理、现象与预防策略

IGBT失效模式分析：7大典型失效机理、现象与预防策略

作为双极型晶体管与MOSFET的复合型功率器件，IGBT（绝缘栅双极型晶体管）已广泛应用于新能源逆变、电动汽车电驱、工业变频及储能系统等领域。由于其工作电压高、电流大、开关频率快，任何设计裕量不足或工况异常都可能导致器件失效。系统化的IGBT失效模式分析不仅是故障排查的核心手段，更是提升功率器件可靠性与整机寿命的关键环节。

广东省华南检测技术有限公司长期深耕半导体器件可靠性分析与失效分析领域，本文结合大量实际检测案例，对IGBT常见的7大失效模式进行系统梳理，涵盖失效机理、典型现象、预防策略及对应的专业检测方法，为工程师和质量管理人员提供可落地的技术参考。

一、过电流失效模式分析

过电流是IGBT失效中常见的高频故障类型，通常表现为瞬时破坏性失效（炸管）或渐进性退化。

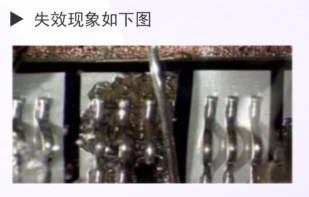

1.1 短路失效（硬短路/直通短路）

失效机理： 当上下桥臂IGBT同时导通形成直通，或负载短路、母线对地短路时，极大电流瞬间流过芯片。芯片内部金属铝层发生电迁移熔融，硅晶格因瞬时热积累发生热击穿。

典型失效现象：

1、上电瞬间炸管，PCB出现黑烟、焦痕；

2、IGBT引脚集电极C-发射极E永久短路，栅极G多与C/E粘连；

3、外壳开裂、封装树脂碳化；

44驱动波形正常，但一上电立刻保护或炸机。

预防措施：

1、优化驱动死区时间，防止上下桥臂直通；

2、确保驱动负压充足（推荐-5V~-10V关断），抑制干扰误开通；

3、缩短驱动走线，降低寄生电感耦合；

4、增加软启动电路与过流检测保护（如Desat保护）。

检测手段： 对于短路失效样品，华南检测技术通常采用X-ray无损检测观察内部键合线熔断状态，结合电参数测试仪进行C-E极静态特性分析，必要时通过开封（Decap）+ SEM扫描电镜确认芯片金属化层熔融形貌。

1.2 浪涌大电流/过载持续过流

失效机理： 持续高于额定电流的运行状态使芯片长期过热，产生渐进性损伤，最终演变为热击穿短路。

典型失效现象：

1、不会立刻炸管，多次过载后逐步劣化；

2、Vce(on)导通压降缓慢变大；

3、发热加剧，器件温升显著上升；

4、最终演变为热击穿短路。

预防措施：

1、严格按降额曲线设计负载电流裕量；

2、优化散热系统，确保结温Tj留有充足余量；

3、增加电流传感器与软件过流保护阈值。

检测手段： 通过热阻测试（Rth）与红外热成像（IR Thermography）对比健康器件与失效器件的温升曲线，可快速定位热积累异常点。

二、过电压失效模式分析

过电压失效属于电压击穿类故障，多发生在开关瞬态，对驱动电路设计尤为敏感。

2.1 集射极过压 VCE(max)击穿（雪崩击穿）

失效机理： 关断感性负载时产生感应尖峰电压超过VCES规格；或关断di/dt过高、缓冲吸收电路不足、母线电压超标导致雪崩击穿。

典型失效现象：

1、器件C-E短路，部分情况栅极完好；

2、故障多发生在关断瞬间；

3、示波器可捕捉关断尖峰远超额定耐压；

4、不一定肉眼可见烧毁，静态测量直接CE导通。

预防措施：

1、设计足够的电压裕量（通常保留20%-30%余量）；

2、优化关断缓冲电路（如RC Snubber、有源钳位）；

3、降低回路寄生电感，优化PCB布局；

4、选用更高VCES等级的器件。

检测手段： 利用示波器+高压差分探头复现关断尖峰波形；对失效器件进行曲线追踪仪（Curve Tracer）测试，确认击穿电压退化；通过切片分析（Cross-section）观察芯片内部雪崩击穿点的硅熔融坑。

2.2 栅极过压击穿 VGE

失效机理： 栅氧化层极薄，耐受电压极低（通常±20V极限，推荐±15V开通、-5V~-10V关断）。静电、驱动震荡、耦合干扰或驱动电源故障均可造成栅压超标。

典型失效现象：

1、栅极G-E永久短路（最典型）；

2、栅极漏电急剧增大；

3、IGBT失控：持续导通、无法关断；

4、栅击穿后芯片本体常无烧毁，仅栅氧化层穿孔，外观完好，极易误判。

预防措施：

1、栅极驱动回路增加TVS管或稳压二极管钳位保护；

2、驱动电源独立稳压，避免纹波超标；

3、操作人员佩戴防静电腕带，产线设置ESD防护；

4、合理选择栅极电阻Rg，抑制震荡。

检测手段： 栅极失效具有极强的隐蔽性，华南检测技术建议采用栅极漏电测试（IGSS测试）配合C-V特性分析进行筛查；对疑似样品可通过开封+高倍显微镜/SEM观察栅极氧化层穿孔缺陷。

三、热失效模式分析

热失效是功率器件长期可靠性的威胁，可分为静态过热与动态热循环两类。

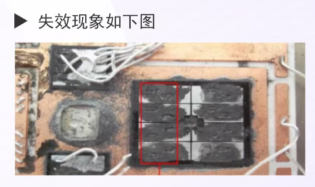

3.1 静态热击穿（长期超温）

失效机理： 损耗超标或散热不良导致芯片结温Tj持续超过150℃（或规格上限），硅本征载流子浓度激增，形成正反馈热失控。

典型失效现象：

1、工作一段时间后失效，冷机开机尚能工作，升温后失控；

2、C-E短路；

3、封装底部散热面发黑。

预防措施：

1、准确计算导通损耗与开关损耗，确保散热设计满足结温要求；

2、优化散热器选型与导热硅脂涂覆工艺；

3、增加温度传感器与过温保护（OTP）。

检测手段： 通过红外热成像定位芯片表面热点分布；利用热阻瞬态测试（T3Ster）准确测量结到壳的热阻Rth(j-c)，判断散热路径是否劣化。

3.2 温度循环失效（环境高低温冲击）

失效机理： 封装引线、基板、硅片热膨胀系数（CTE）不匹配，在环境温度剧烈变化下产生机械应力，造成键合铝丝脱落、焊层开裂。

典型失效现象：

1、间歇性故障，温度冲击后接触不良；

2、大电流下压降突增；

3、最终可能发展为开路或短路。

预防措施：

1、选用与硅片CTE匹配度更高的封装材料（如银烧结替代焊料）；

2、避免将IGBT布置在热源集中或通风死角区域；

3、整机设计时预留温度冲击裕量。

检测手段： 超声波扫描显微镜（C-SAM/Scanning Acoustic Microscopy）是检测焊层分层与裂纹的无损方法；X-ray可观察键合线位移与断裂。

3.3 功率循环老化（长期反复启停）

失效机理： 芯片焊层、DBC陶瓷基板焊料层在反复热胀冷缩下产生疲劳，出现焊料分层、空洞、裂纹，导致热阻Rth(j-c)持续上升，最终局部热点集中引发热击穿。

典型失效现象（渐进式）：

1、Vce(on)逐步上升，同等电流下发热越来越严重；

2、同等负载下器件温升越来越高；

3、热阻变大，轻微过载即触发过热保护；

4、严重后焊层完全脱离，局部热点集中，最终局部热击穿炸管；

5、外观无明显烧毁痕迹，电气参数逐步劣化。

预防措施：

1、优化系统启停策略，减少不必要的热循环次数；

2、选用高可靠性封装（如铜线键合、银烧结、直接水冷基板）；

3、定期监测Vce(on)与热阻变化趋势，实施预测性维护。

检测手段： 华南检测技术采用功率循环测试系统（Power Cycling Test）模拟实际工况，结合C-SAM定期扫描焊层状态，并通过结构函数热阻分析量化焊层退化程度。

四、栅极相关失效模式分析

栅极回路问题常表现为驱动异常，进而引发器件失控。

4.1 栅极漏电增大（氧化层缓慢损伤）

典型失效现象：

1、驱动芯片输出电流异常偏大，驱动电压被拉低；

2、IGBT开通不完全，导通损耗飙升；

3、器件异常发热，最终可能热失效。

预防措施：

1、严格控制栅极驱动电压在推荐范围内；

2、避免栅极长时间悬空，关断时提供稳定的负压或低阻通路；

3、定期监测栅极漏电流。

检测手段： 栅极C-V特性测试与栅氧化层耐压测试（TDDB）可评估氧化层完整性；对老化样品进行开封+SEM观察氧化层缺陷。

4.2 铝键合丝脱落/栅极引线脱键

典型失效现象：

1、IGBT时而工作时而失控；

2、振动、冷热循环后出现间歇性故障；

3、驱动信号时有时无。

预防措施：

1、避免机械振动与冲击，优化整机减振设计；

2、选用铜线键合或铜夹片（Clip Bond）等高可靠性互连技术；

3、严格控制温度循环范围。

检测手段： X-ray透视可快速检查键合线脱落与断裂；拉力测试（Pull Test）与剪切测试（Shear Test）可定量评估键合强度。

五、静电损伤ESD失效模式分析

失效机理： 栅氧化层对静电极其敏感，人体静电（HBM）即可造成氧化层微穿孔，形成潜在缺陷。

典型失效现象：

1、隐性失效居多；

2、静态测量G-E轻微漏电，不短路；

3、上电后工作一段时间随机损坏；

4、无任何外观损伤，属于"潜伏性失效"，调试最难排查。

预防措施：

1、仓储、运输、装配全流程实施ESD防护（防静电包装、接地工作台、离子风机）；

2、操作人员持证上岗，佩戴防静电腕带与防静电服；

3、栅极引脚在焊接前保持短接状态。

检测手段： ESD损伤具有极强的隐蔽性，常规电参数测试难以发现早期缺陷。华南检测技术建议结合栅极漏电监测与高压栅偏测试（HTRB/HTGB）进行老化筛选；对失效样品通过高倍光学显微镜+SEM观察栅极氧化层微孔。

六、寄生振荡/驱动震荡引发失效模式分析

失效机理： 驱动回路电感过大、栅电阻Rg选择不当、缺少栅电容，导致栅极高频振荡。IGBT反复高频开通关断，产生额外损耗与电压尖峰叠加，最终过流或过压失效。

典型失效现象：

1、器件异常发热；

2、随机不定时炸管；

3、示波器观测Vge出现高频毛刺、震荡波形。

预防措施：

1、优化驱动回路PCB布局，缩短栅极驱动环路面积；

2、合理选择栅极电阻Rg（通常需权衡开关速度与震荡抑制）；

3、必要时增加栅极电容或磁珠抑制高频震荡；

4、使用隔离型驱动器，降低共模干扰。

检测手段： 通过示波器捕捉栅极Vge波形，分析震荡频率与幅值；对失效器件进行电参数测试确认是否伴随栅极击穿或热失效。

七、封装机械失效模式分析

封装机械失效多见于模块型IGBT，TO-247等单管封装相对少见，但对高功率应用影响极大。

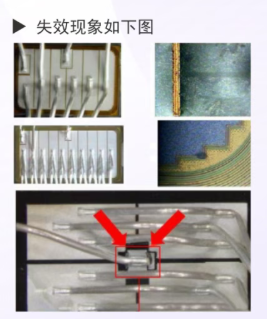

7.1 铝键合线剥离、断裂

失效机理： 长期功率循环与机械振动导致键合点疲劳，铝线剥离或断裂。

典型失效现象：

1、电流承载能力下降，大负载下压降突增；

2、间歇性断路/打火；

3、最终可能短路。

预防措施：

1、选用铜线键合、铝带键合或铜夹片封装提升机械可靠性；

2、优化安装扭矩，避免基板机械应力集中；

3、控制功率循环幅度与频率。

检测手段： X-ray与C-SAM为首选无损筛查手段；开封后SEM观察键合点裂纹与金属疲劳形貌；电参数测试监测导通压降Vce(on)的渐进变化。

7.2 DBC基板开裂、基板焊层空洞

失效机理： 制造缺陷叠加长期热循环，导致DBC陶瓷基板开裂或焊层出现空洞。

典型失效现象：

1、热阻上升，热点烧毁芯片；

2、绝缘耐压下降，存在高压击穿风险。

预防措施：

1、来料检验时增加C-SAM焊层空洞率筛查；

2、选用活性金属焊接（AMB）或更高可靠性的基板技术；

3、优化热管理，降低基板温度梯度。

检测手段： 超声波扫描显微镜（C-SAM）可准确检测焊层空洞率与分层面积；X-ray观察基板内部裂纹；热阻测试验证散热路径完整性。

7.3 封装漏气（潮气侵入）

失效机理： 封装密封不良导致水汽进入芯片表面，高压下产生电化学腐蚀、漏电增大，高压工况下发生爬电放电失效。

典型失效现象：

1、高压测试时漏电流异常增大；

2、长期运行后绝缘性能退化；

3、表面出现腐蚀痕迹或爬电通道。

预防措施：

1、选用气密性封装或高可靠性灌封工艺；

2、整机增加防潮涂层（Conformal Coating）；

3、存储环境控制湿度，避免长期暴露于高湿环境。

检测手段： 氦质谱检漏（Helium Leak Test）可定量检测封装泄漏率；高压绝缘测试（Hipot Test）与高温高湿反偏测试（H3TRB）验证潮气影响后的绝缘性能。

总结：系统化IGBT失效模式分析的价值

IGBT的失效从来不是单一因素造成的，过电流、过电压、热应力、机械疲劳往往相互耦合、逐级演化。例如，功率循环导致的焊层退化会升高热阻，进而加剧结温上升；结温升高又可能诱发栅极氧化层缺陷扩展，最终表现为栅极漏电或热击穿。因此，IGBT失效模式分析必须建立在系统化的检测流程之上，从电参数测试、无损检测（X-ray、C-SAM）到破坏性物理分析（DPA、切片、SEM），层层递进，才能精准定位根因。

广东省华南检测技术有限公司拥有完善的功率器件失效分析平台，可提供IGBT及功率模块的全套可靠性评估与失效分析服务，涵盖电参数表征、热阻测试、超声波扫描、X-ray透视、开封检查、SEM/EDS成分分析等。如果您在IGBT选型、故障排查或可靠性提升方面遇到挑战，欢迎联系华南检测技术，获取专业的失效分析解决方案与技术支持。
