引言：一只"短路"的陶瓷电容，问题到底出在哪？

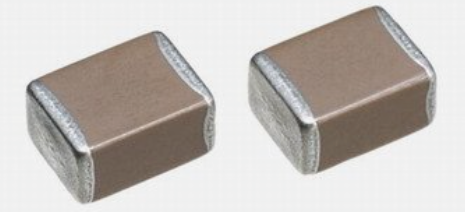

MLCC（多层陶瓷电容器，Multi-Layer Ceramic Capacitor）由数百层交替堆叠的内部电极层与陶瓷介质层烧结而成，凭借小型化、高精度、大容量的优势，广泛应用于汽车电子、消费电子、通讯、新能源等领域。

但MLCC有一个广为人知的"软肋"——脆。多层结构在受到外部机械应力时极易产生微裂纹，裂纹贯穿介质层后引发绝缘失效，最终表现为短路。近期，某客户的陶瓷电容器在整机测试中出现短路现象，委托广东省华南检测技术有限公司进行MLCC短路失效分析。本文完整记录本次分析过程与结论，供遇到类似问题的工程师参考。

一、检测对象与失效背景

失效现象：某陶瓷电容短路；

待查目标：定位短路位置，明确短路机理，区分是来料缺陷、机械应力损伤，还是过电压击穿；

分析手段：外观检查 → 电特性测试 → CT无损检测 → 金相切片 → OK品模拟过压对比实验。

二、MLCC短路失效分析过程

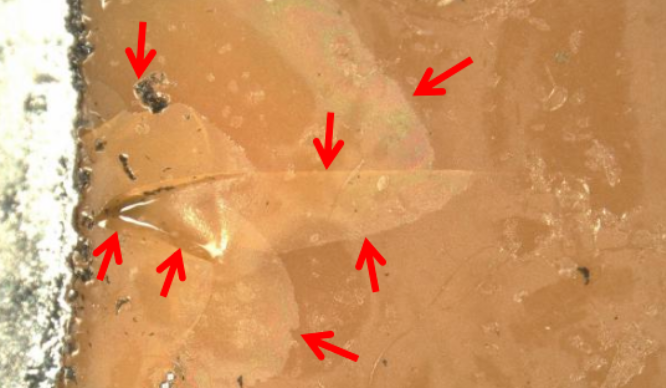

1. 外观检查：裂痕首先"露脸"

在体视显微镜下对NG（不良）电容进行外观检查，可发现裂痕均发生在电容与PCB焊接接触的底面。裂纹从焊接接触面边缘向本体延伸，是典型的"装配应力"外观特征。

经验提示：MLCC机械应力裂纹多起源于端电极附近或本体角部，与焊接接触面平行的裂纹尤其需要警惕"板弯应力（Board Flex）"的可能。

2. 电特性测试：确认为严重短路

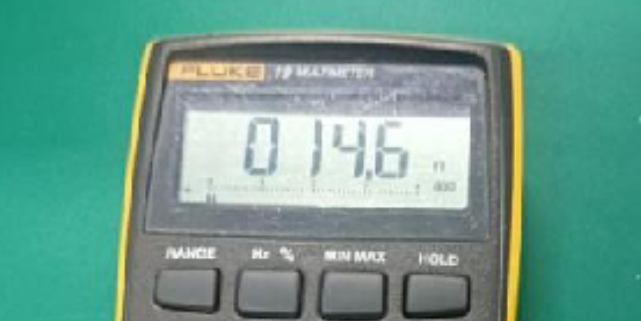

用万用表测量NG电容两极间电阻，读数仅为 14.6Ω——对一只标称容值的MLCC而言，这已经不是"漏电偏大"，而是两极间严重短路。说明内部介质层已被导电通道贯穿。

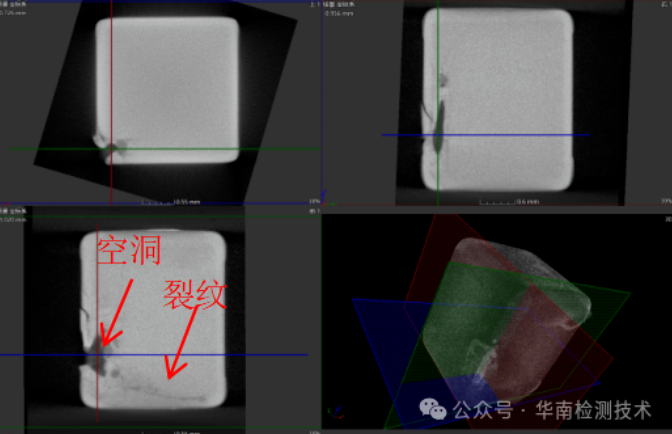

3. CT无损检测：不破坏样品，先看内部

对NG电容进行工业CT扫描，在无损状态下即可观察到：电容内部存在明显裂纹和空洞。CT检查的价值在于在切片之前锁定内部缺陷位置与走向，为后续切片定位提供依据，避免盲目切割破坏失效证据。

4. 金相切片分析：失效"案发现场"

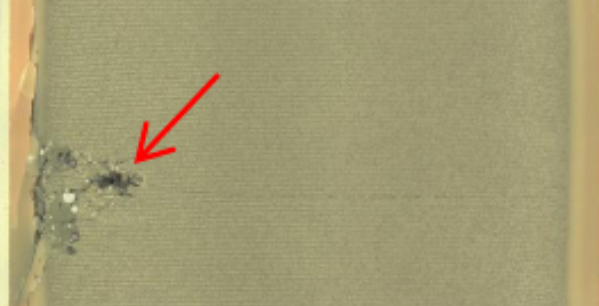

沿CT定位方向对NG电容做切片分析，观察到两个关键证据：

电容与PCB接触面的角部均有明显裂痕；

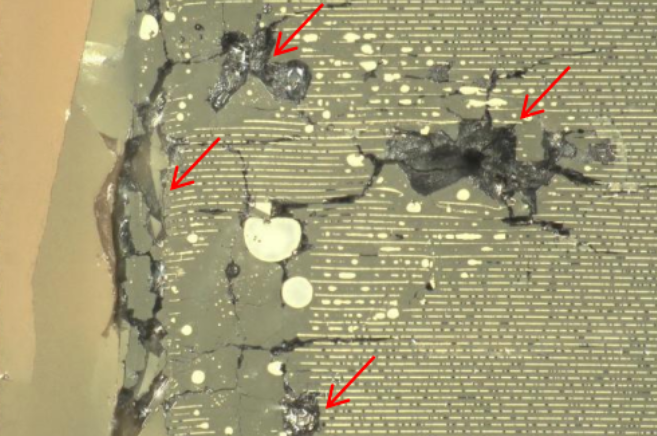

在中部区域，裂纹穿过内电极层，出现熔融状短路异常——裂纹贯穿介质层后，上下内电极通过裂纹中的熔融导电物质直接导通，形成短路通道。

这两条证据链高度一致：裂纹源于装配接触面→向内贯穿介质层→电极间绝缘失效→短路。

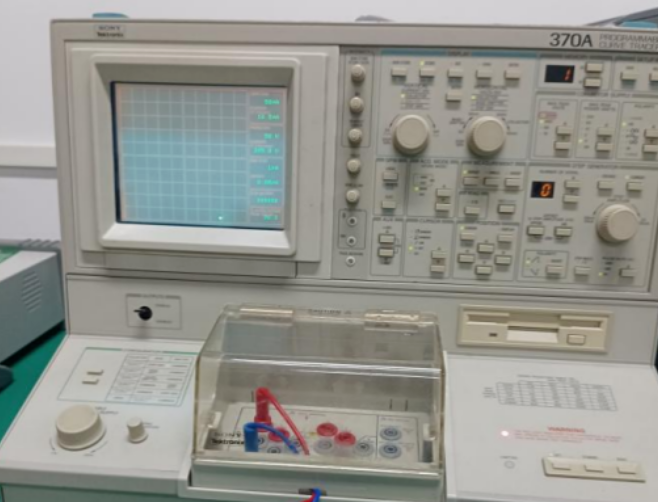

5. OK品模拟过压实验：设置"对照组"

为了排除"电容本身耐压不足"的可能，分析团队取同批次OK品进行模拟过电压测试：

OK品击穿电压约400V；

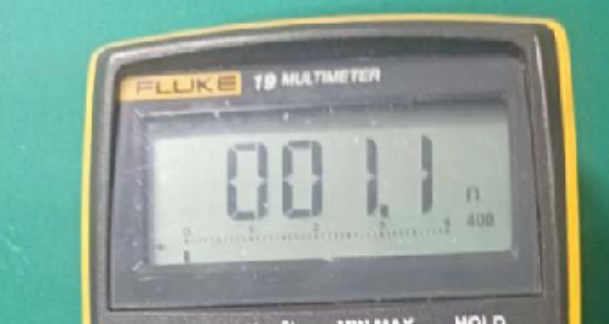

过压击穿后电阻约 1.1Ω；

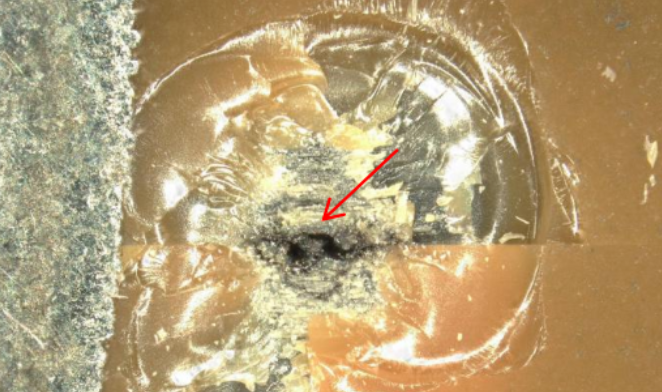

击穿点不在PCB焊接底部接触面上，而在电容顶部表面，外观呈中心击穿坑。

6. 对过压击穿样品做切片：两种失效，两种"长相"

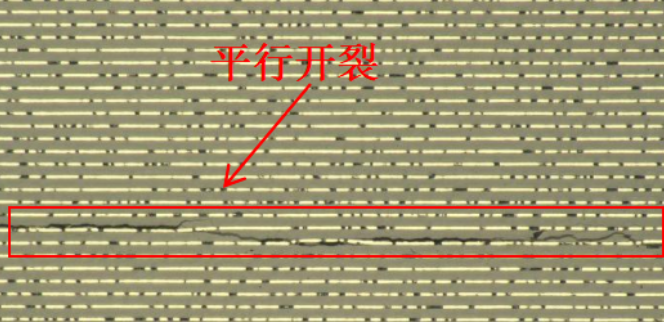

对过压击穿的OK品做切片，其内部表现为层间平行开裂、表面陶瓷环状崩裂，四角处均无裂痕——这是典型的介质"电击穿"形貌。

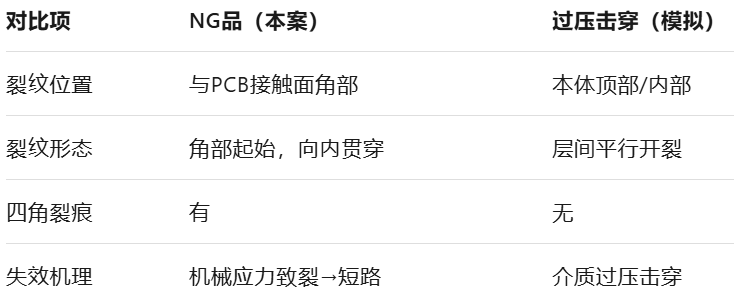

与NG品对比，差异一目了然：

三、结论：这不是电容的错，是装配应力惹的祸

综合以上证据，本次MLCC短路失效分析结论为：

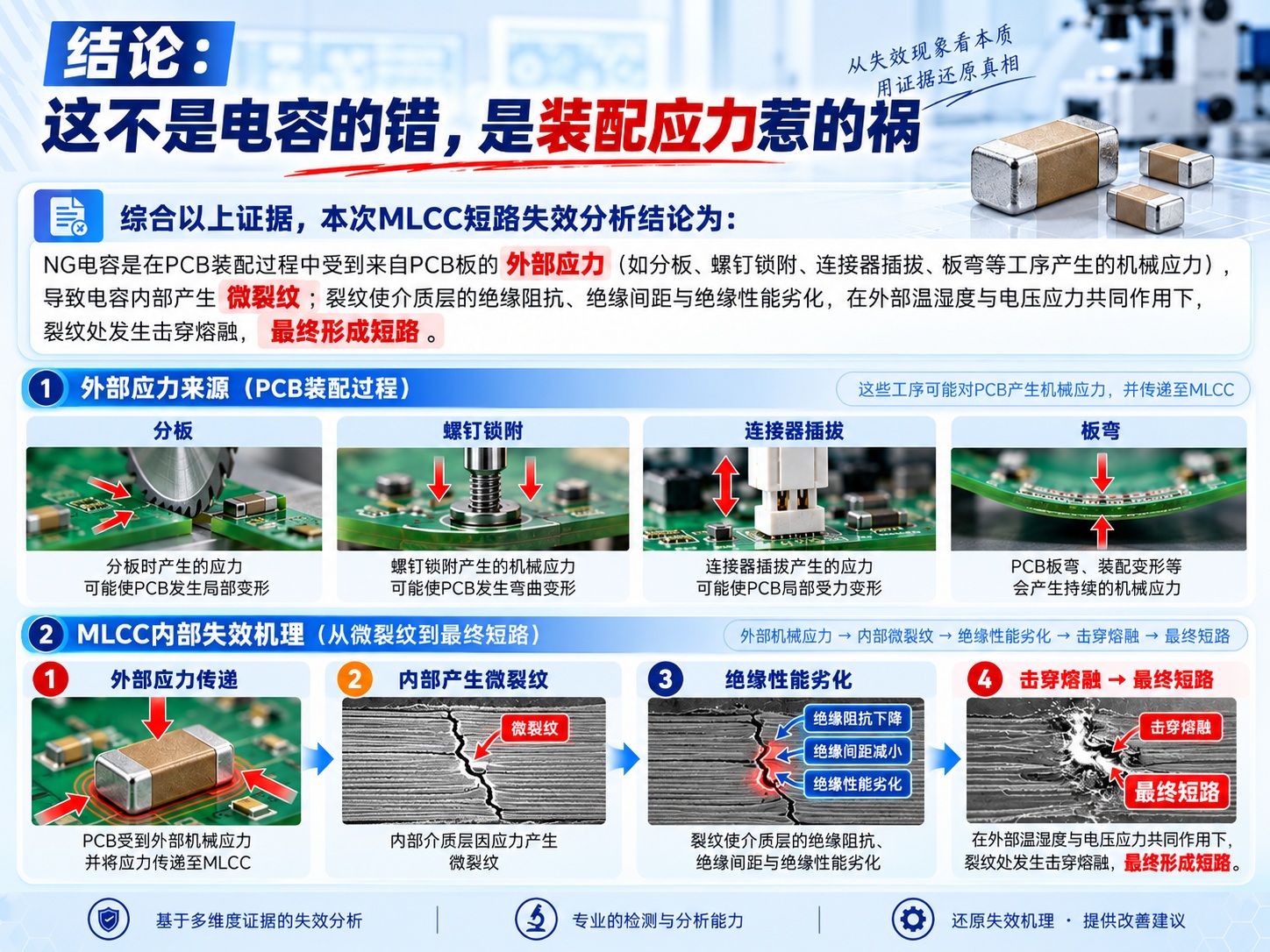

NG电容是在PCB装配过程中受到来自PCB板的外部应力（如分板、螺钉锁附、连接器插拔、板弯等工序产生的机械应力），导致电容内部产生微裂纹；裂纹使介质层的绝缘阻抗、绝缘间距与绝缘性能劣化，在外部温湿度与电压应力共同作用下，裂纹处发生击穿熔融，最终形成短路。

【机理补充，行业通用知识】这类失效在行业内常被称为 Flex Crack（弯曲裂纹）。MLCC贴装后若PCB发生弯曲变形，应力通过焊点传递到陶瓷本体，由于陶瓷抗拉强度远低于抗压强度，裂纹通常从承受最大拉应力的端电极/角部萌生。裂纹本身可能不会立即短路，但在湿热环境下裂纹吸潮、或在电压作用下发生树枝状（Dendrite）导电通道生长，最终演变为短路失效——这也是此类失效往往"出厂测试OK、整机使用一段时间后失效"的原因。

四、给客户与工程师的建议

排查装配工序：重点检查分板（V-cut/铣刀）、螺钉锁附、连接器插拔、结构件压合、ICT测试夹具等易产生板弯应力的工序；

评估设计风险：MLCC布局应尽量避开PCB分板线、螺钉孔、插拔连接器等高应力区域；大封装（≥1206）MLCC可考虑立式安装或加装应力缓冲垫；

加强可靠性验证：对组装后产品增加弯曲应力测试、温度循环后的绝缘电阻监测；

失效复现与定位：对疑似失效品优先采用外观检查+电测+CT+切片的组合流程，先无损后破坏，避免证据丢失。

五、FAQ：关于MLCC短路失效，工程师常问的6个问题

Q1：MLCC短路常见的原因有哪些？

主要有四类：① 装配机械应力导致的Flex Crack（本案即此类）；② 过电压/浪涌击穿；③ 介质老化或陶瓷内部空洞缺陷；④ 湿热环境下漏电通道（电化学迁移）生长。通过切片与过压模拟对比，可以快速区分机械损伤与电气击穿。

Q2：MLCC裂了一定会立刻短路吗？

不一定。裂纹初期可能只是绝缘电阻下降，在湿热和持续电压作用下逐渐发展为短路，呈现"延迟失效"特征，这也是比较难排查的类型。

Q3：MLCC短路失效分析一般用什么方法？

推荐组合流程：外观检查（体视显微镜）→ 电特性测试（万用表/LCR）→ CT无损检测（定位内部裂纹）→ 金相切片（确认裂纹是否贯穿介质层）→ 模拟对比实验（排除来料耐压问题）。

Q4：如何区分MLCC是机械裂纹还是过压击穿？

看三个特征：机械裂纹多起于PCB接触面的角部，过压击穿多位于本体顶部中心；机械裂纹呈角部斜向贯穿，过压击穿呈层间平行开裂；配合OK品过压模拟实验做对照，可得出明确结论。

Q5：MLCC短路失效可以预防吗？

可以。核心是控制装配应力：优化分板工艺与刀具、调整螺钉锁附顺序与扭力、避免电容布局在高应力区、必要时改用抗弯折性能更强的柔性端头（Soft Termination）MLCC。

Q6：怀疑MLCC批量失效，该找谁做分析？

建议选择具备"可靠性检测+失效分析"一体化能力的第三方实验室，能够覆盖从无损检测到切片失效分析、再到模拟验证的完整证据链，避免只出数据、不出结论。

华南检测：https://www.gdhnjc.com/

关于华南检测

广东省华南检测技术有限公司位于东莞市大岭山镇（毗邻松山湖高新技术产业开发区），专注于汽车电子、消费电子等领域的可靠性检测服务，服务对象涵盖半导体、电子元器件、纳米材料、通讯、新能源、汽车、航天航空、教育及科研等领域。

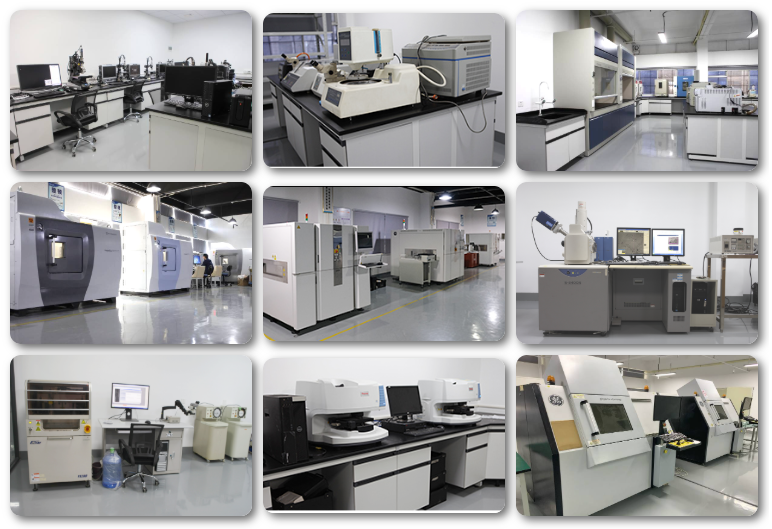

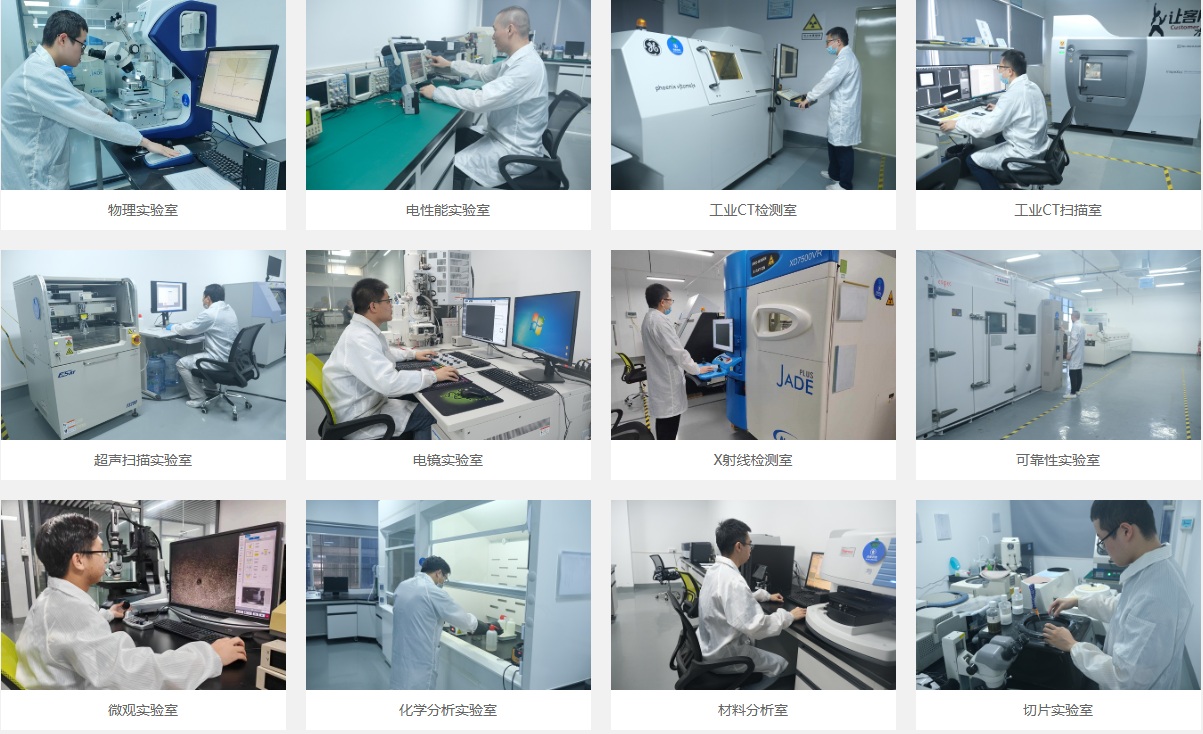

实验室配备业界先进的测试设备，基于产品及元器件失效原理，提供可靠性检测、失效分析以及功能性能验证服务。主要能力包括：各种规格环境可靠性试验箱、振动台、机械冲击台、力学试验设备、包装可靠性试验设备，以及声、光、电性能检测系统等。
