铜管开裂失效分析：焊后泄漏的5大成因与排查清单

铜管开裂失效分析：焊后泄漏的5大成因与排查清单

这起铜管焊缝开裂泄漏，倾向判定为（在送检样本范围内）焊缝有效焊接面积不足（假焊）+装配外力过载导致的脆性开裂，与铜管、黄铜基材本身的材料质量无关。

三个关键证据：

① CT与金相显示焊料未填满缝隙、存在假焊；

② 断口为解理形貌（应力过载脆断特征）；

③ 开裂处六角螺丝有明显机械损伤痕迹。

一、案例背景：通过气密测试，为什么组装后还是裂？

某客户给广东省华南检测技术有限公司送检一批铜管组件：紫铜管与黄铜六角螺丝以银磷铜焊料钎焊连接，出厂前已通过气压测试，但组装后焊缝位置发生开裂泄漏。客户最关心的问题很简单：是材料不合格，还是焊接/装配出了问题？

这正是铜管开裂失效分析的典型场景——气压测试只能验证"当前是否漏气"，无法证明焊缝在装配受力后仍保持强度。下面的分析过程，也是一套可直接复用的排查方法。

二、四步定位法：铜管开裂失效分析标准流程

第一步，宏观检查定范围。

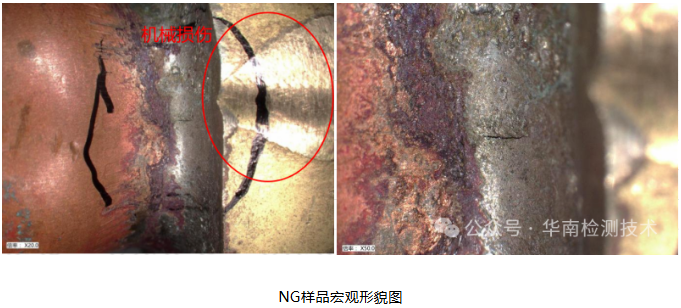

 光学显微镜下确认：NG样品裂纹均在焊缝位置，且开裂处黄铜六角螺丝可见明显机械损伤痕迹；OK样品无裂纹、无机械损伤。这一步先把怀疑范围从"整管"收窄到"焊缝+装配环节"。

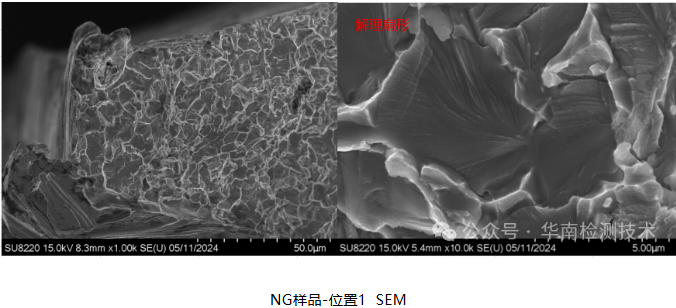

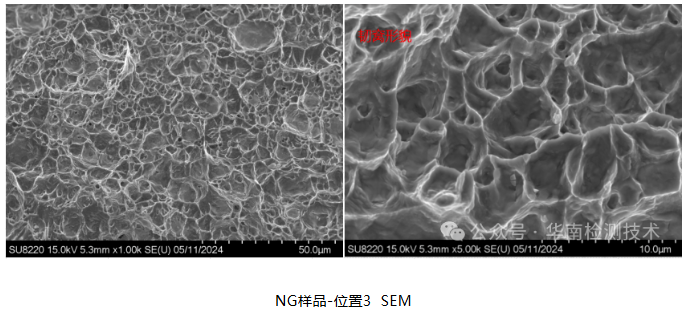

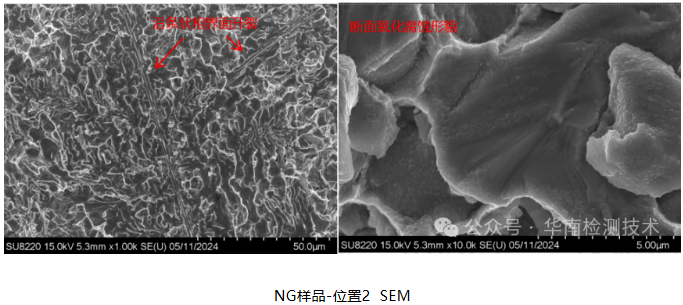

第二步，SEM+EDS断口分析定机理。

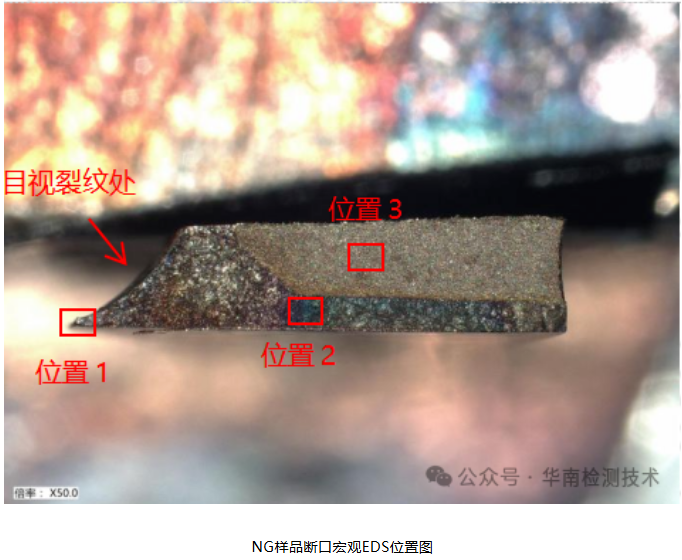

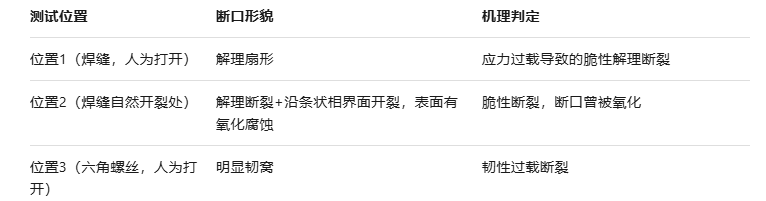

电镜下三个位置给出三类信息：

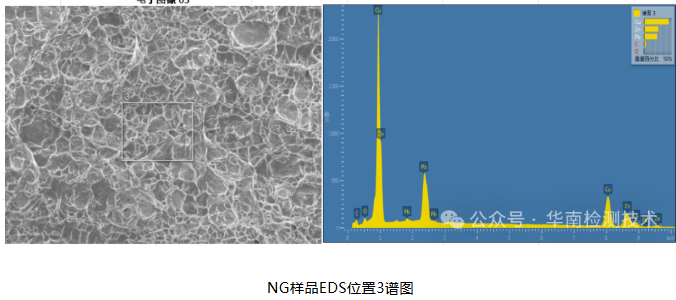

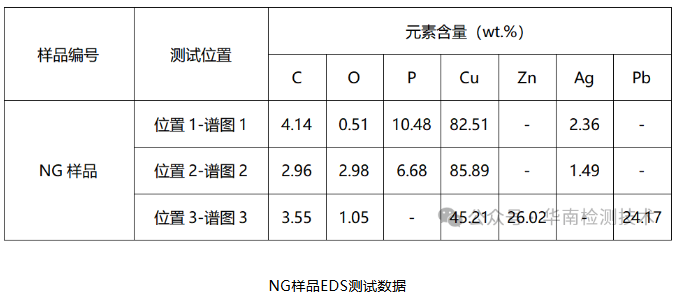

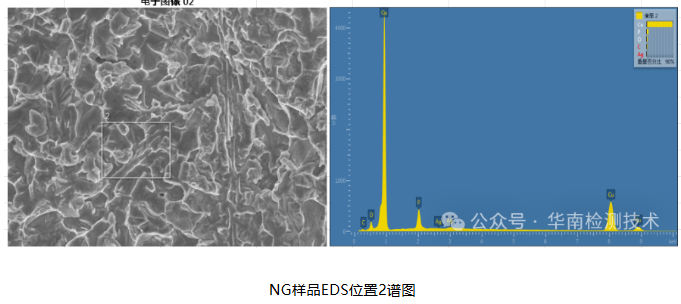

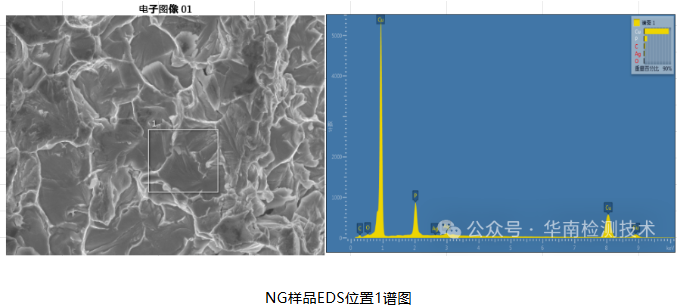

EDS成分同步确认：位置1/2为银磷铜焊料成分（位置2氧含量偏高，与氧化腐蚀形貌吻合），位置3为铅黄铜成分（断口沿铅颗粒开裂故铅含量较高）。

第三步，CT无损检查看内部。

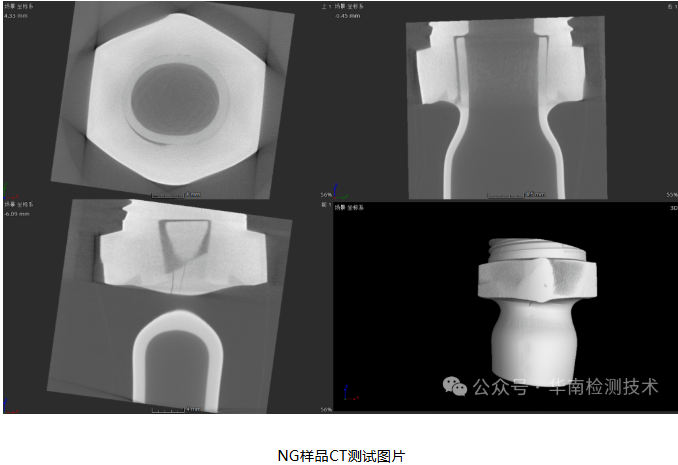

CT显示：焊料未完全渗透填满紫铜管与黄铜六角螺丝间的缝隙，裂纹已贯穿焊缝、连通缝隙与外部；紫铜管本身未开裂。

第四步，金相制样看结合质量。

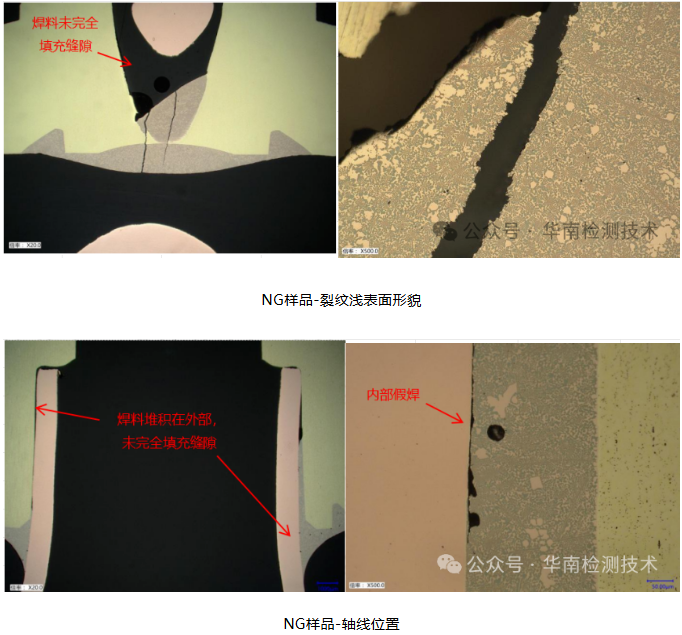

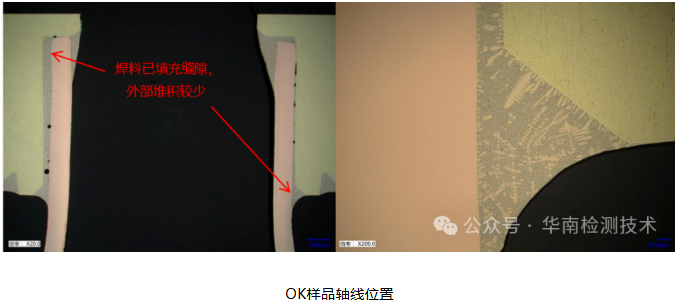

研磨至轴线位置可见：OK样品焊料基本填满缝隙、焊接良好；NG样品焊料堆积在外部，内部留有大量缝隙未填充，且存在假焊。

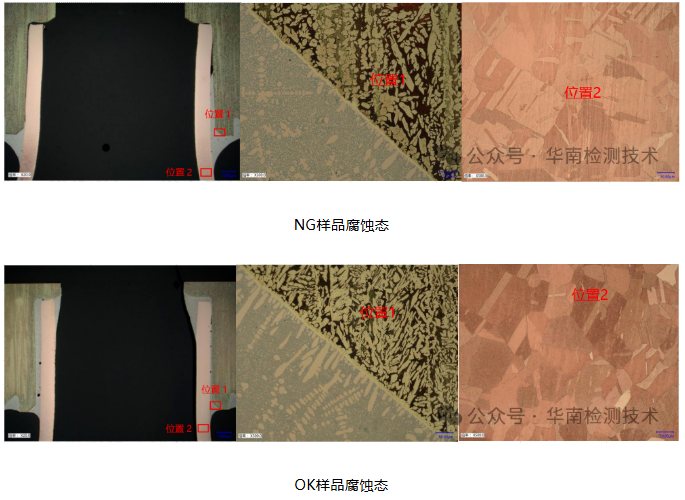

腐蚀后观察，NG与OK样品的焊缝组织（树枝状初生α相+共晶）、黄铜组织（α+β+颗粒状Pb）、紫铜管组织（等轴α孪晶）均未见明显异常。

‍拿不准您的开裂属于哪一类？把开裂部位清晰照片发给我们的工程师（微信/邮箱），可做免费初步判读。

三、铜管焊后开裂泄漏的5大成因清单

成因① 焊缝假焊/有效焊接面积不足（本案主因）

焊料只堆积在焊缝外部、内部未渗透，"看着焊上了"实际结合面积极小。气压测试时内部缝隙未贯通可能暂不泄漏，一旦装配受力立即开裂。判别特征：CT/金相见内部缝隙、焊料堆积于外表面；断口为脆性解理。

成因② 装配环节机械损伤+外力过载（本案诱因）

NG样品六角螺丝可见明显机械损伤痕迹。脆性解理断裂需要应力超过材料局部承载极限——有效焊接面积本就过小时，正常装配力也足以引发紫铜管焊接开裂。装配扭矩失控、磕碰、过盈量不当都会触发。

成因③ 断口氧化腐蚀（时间与环境线索）

位置2断口氧含量偏高、存在氧化腐蚀形貌，说明裂纹形成后曾暴露于含氧环境一段时间。这不能单独导致断裂，但能帮你判断裂纹萌生的先后顺序。

成因④ 材料与组织缺陷（本案已排除）

若基材有夹杂、组织异常（如异常β相比例、脱锌），断裂往往呈现沿晶或脆性特征且与焊接区无必然关联。本案两种基材组织均正常——遇到开裂先别急着怀疑来料。

成因⑤ 工艺参数与设计间隙

接头配合间隙过大、焊料量不足、加热温度/时间不够，都会造成焊料不渗透。设计端若焊缝为最承力路径，装配应力无处可去，开裂只是时间问题。

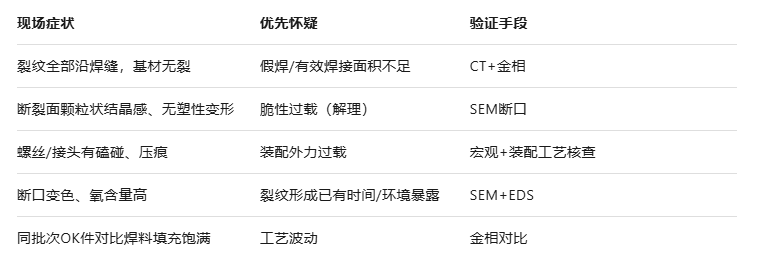

四、自查排查清单

五、两个常见误区

误区1："过了气压测试就合格。" 气压测试是静态检漏，检不出"有效焊接面积不足"这种强度隐患——本案正是出厂合格、组装后失效。

误区2："开裂就是铜管材料不行。" 本案例SEM、EDS、金相三项证据均显示基材与组织无异常。铜管开裂失效分析的价值，恰恰在于用证据把"焊接装配问题"和"材料问题"分开，避免误判导致的错案索赔或错误换料。

华南检测:https://www.gdhnjc.com/

六、FAQ

Q1：铜管开裂失效分析一般怎么做？周期多久？

A：常规流程为宏观检查→SEM/EDS断口分析→CT无损检测→金相组织检查，必要时增加力学与成分验证。周期视项目而定，常规项目以个工作日计，可加急，欢迎来电/来信按样询价。

Q2：送样有什么要求？

A：请同时提供NG（失效）件与OK（正常）件对比，保留原始断口勿清洗、勿再受力，并附使用工况、装配工艺、失效比例等信息，可显著提高定位效率。

Q3：报告能用于客诉索赔或供应商举证吗？

A：我们出具完整的失效分析报告（含检测数据、图谱与结论），可用于质量追溯与客诉技术沟通。资质与报告效力说明可联系工程师确认。

Q4：只做一项检测（比如只做CT）能下结论吗？

A：不建议。单一手段只能看到局部信息——本案若只做SEM会漏掉假焊，只做金相看不出断裂机理。四步组合才能形成闭环证据链。

Q5：费用大概多少？

A：费用与检测项组合、样品数量相关，公开报价无意义，按样评估后报价，可先发照片免费初判。

关于华南检测

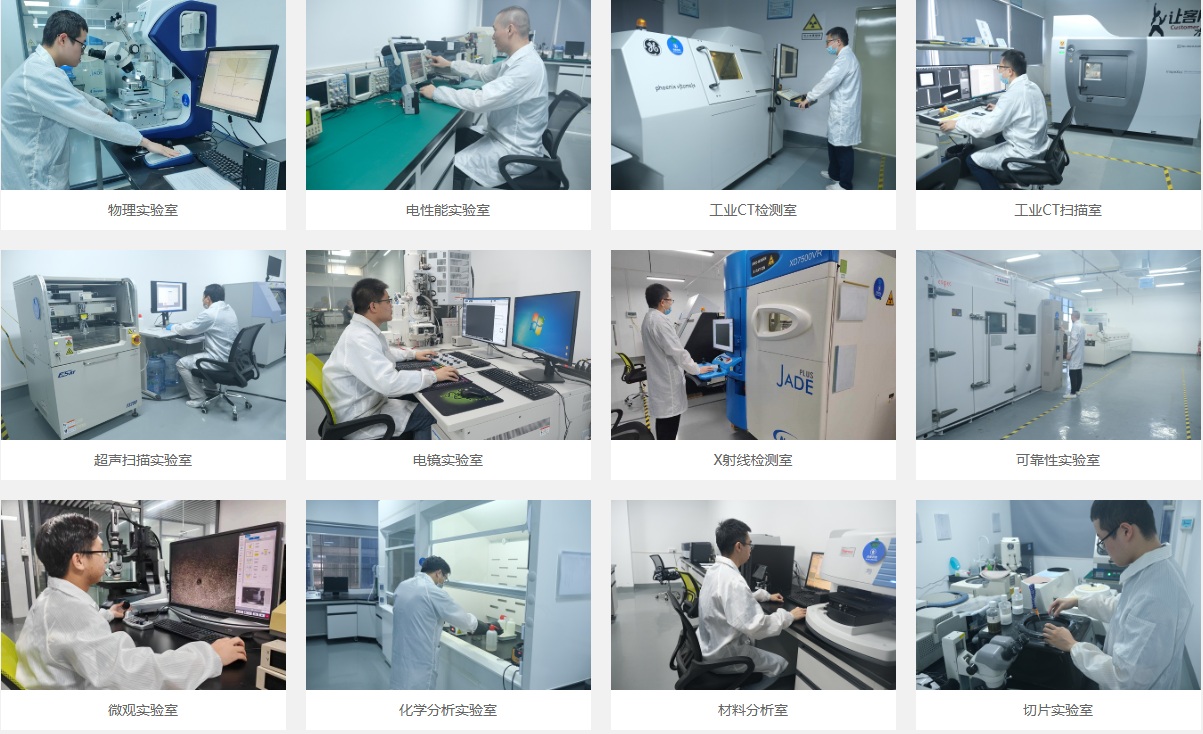

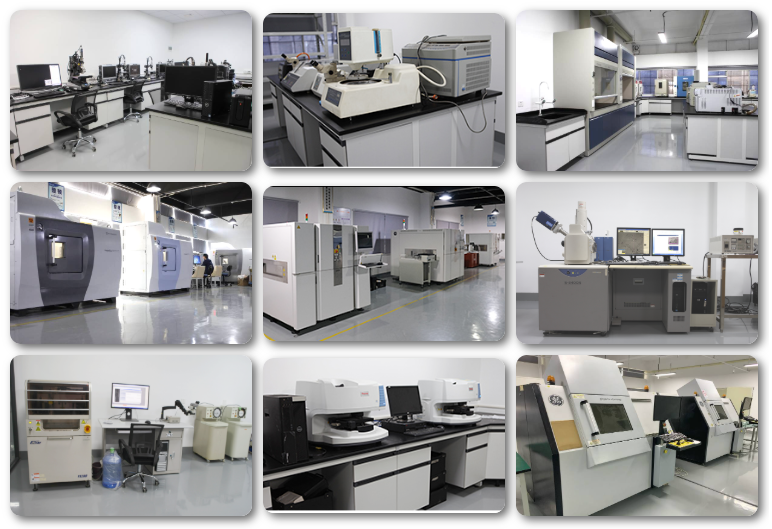

广东省华南检测技术有限公司位于东莞市大岭山镇（毗邻松山湖），专注汽车电子、消费电子等领域的可靠性检测与失效分析，服务半导体、电子元器件、通讯、新能源、汽车、航空航天及科研客户。实验室配备环境可靠性试验箱、振动台、机械冲击台、力学与包装可靠性试验设备，以及声/光/电性能检测系统；具备测试标准解读、测试方案设计、工装治具开发能力，并建有大规模测试通用数据库，支持快速响应与物流解决方案。
