制冷蒸发器铜管弯头在长期使用后出现制冷剂泄漏，是空调、冷链及工业制冷领域常见的质量隐患。

铜管失效分析不仅能精准定位泄漏根因，更能为焊接工艺优化、供应链质量管控提供数据支撑。

本文以广东省华南检测技术有限公司（CNAS、CMA资质）承接的真实案例为蓝本，系统展示从外观检查、X-ray/CT无损检测、SEM/EDS微观分析到金相切片与硬度测试的全链路铜管失效分析流程，还原"气孔+缩孔→腐蚀渗透→强度下降→潜在泄漏"的完整失效链，助力企业规避批量质量风险。

一、铜管失效分析案例背景：客户痛点与委托诉求

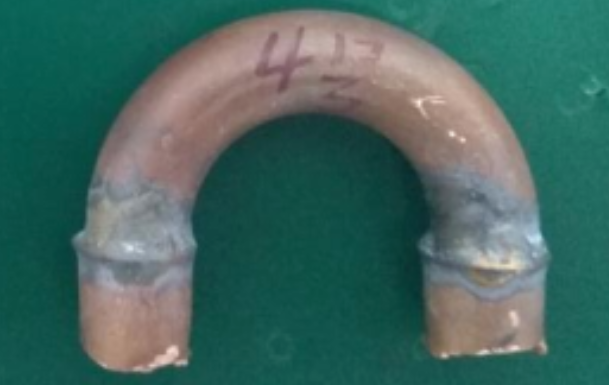

某制冷设备制造商反馈，其生产的制冷蒸发器换热管弯头在服役数年后，焊缝位置出现制冷剂泄漏现象。为排查同批次未泄漏产品的潜在失效风险，客户委托广东省华南检测技术有限公司进行系统性铜管失效分析。

客户核心痛点： 铜管弯头焊缝处存在隐蔽性缺陷，常规目视检查难以发现，若不及时识别，可能导致整批次产品在质保期内批量泄漏，引发高额售后成本与品牌信誉损失。

检测解决方案： 华南检测技术依托CNAS、CMA认可实验室，制定"宏观→无损→微观→力学"四级递进式铜管失效分析方案，覆盖外观检查、X-ray检测、CT三维扫描、SEM/EDS成分分析、金相切片及维氏硬度测试六大模块。

最终落地效果： 检测周期5个工作日，成功识别焊缝区域气孔、缩孔及腐蚀性元素渗透路径，出具具备法律效力的失效分析报告，为客户优化焊接工艺、完善来料检验标准提供核心技术依据。

二、铜管失效分析过程：从宏观到微观的六级递进检测

2.1、外观检查：锁定腐蚀迹象与初步风险区域

检测目的： 通过光学显微镜对铜管弯头外壁进行宏观形貌观察，识别可见腐蚀痕迹、裂纹或异常变色区域，为后续无损检测划定重点分析范围。

使用设备/标准： 体式光学显微镜，参照GB/T 1527-2017《铜及铜合金拉制管》外观质量要求。

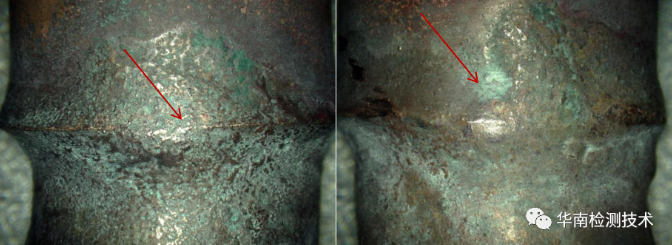

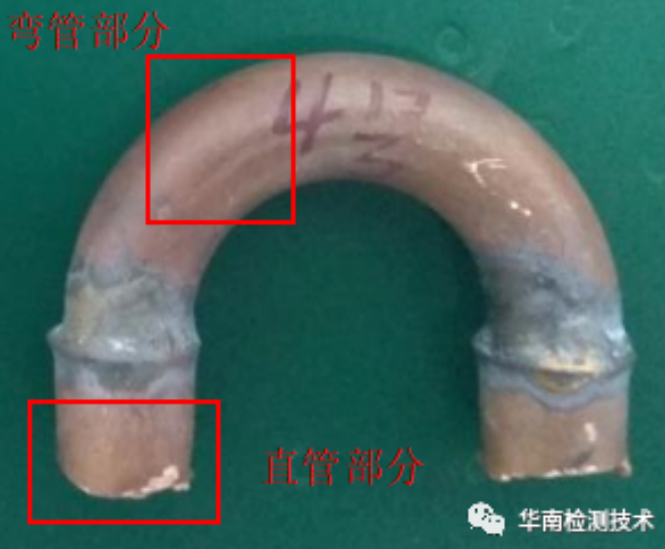

关键发现： 样品焊接位置外壁覆盖不同程度的铜绿（碱式碳酸铜），呈青绿色斑驳状分布，但未见贯穿性腐蚀孔洞或明显宏观裂纹。铜绿的存在表明焊缝区域已发生初期化学腐蚀，但尚未形成贯通性泄漏通道。

结论性语句： 该步骤排除了"外壁已存在贯通性腐蚀孔洞导致泄漏"的假设，确认腐蚀尚处于早期阶段，需通过无损检测进一步排查内部隐蔽缺陷。

2.2、X-ray检测：透视焊缝内部孔洞分布

检测目的： 利用X射线穿透原理，在不破坏样品的前提下，检测焊缝内部是否存在气孔、缩孔、未焊透或夹渣等体积型缺陷。

使用设备/标准： 工业X射线探伤设备，执行标准参照GB/T 3323-2005《金属熔化焊焊接接头射线照相》。

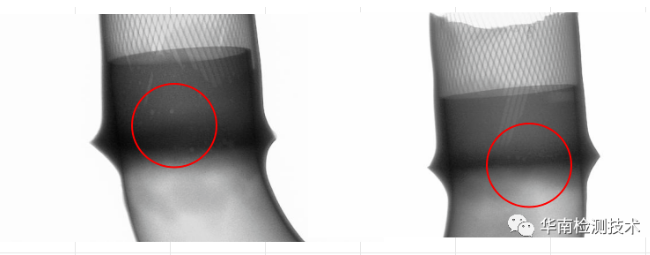

关键发现： X-ray透射图像清晰显示，铜管弯头两侧焊缝位置均存在不同程度的内部孔洞缺陷，孔洞呈圆形或椭圆形暗区，分布于焊缝熔合线附近。其中一侧孔洞密度与尺寸显著高于另一侧。

结论性语句： 该步骤确认了"焊缝内部存在大量气孔/缩孔"的事实，排除了"母材本身存在贯穿性缺陷"的可能性，将失效焦点锁定在焊接工艺环节。

2.3、工业CT三维扫描：精准定位孔洞空间分布与连通性

检测目的： 在X-ray二维检测基础上，通过工业CT获取焊缝内部缺陷的三维空间坐标、体积占比及连通性信息，评估孔洞是否形成贯通性渗漏通道。

使用设备/标准： 工业计算机断层扫描（CT）系统，空间分辨率优于5μm。

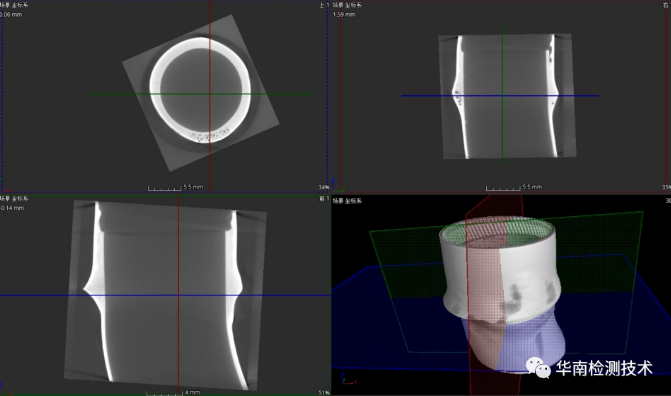

关键发现： CT三维重建结果显示，样品一侧焊缝内部存在密集分布的空洞群，部分孔洞沿壁厚方向呈链状排列，局部区域孔洞间距小于50μm，存在贯通风险。三维切片视图显示孔洞主要集中于焊缝熔合区与热影响区交界位置。

结论性语句： 该步骤量化了孔洞的空间分布特征，确认了"一侧焊缝存在高密度、近贯通孔洞群"的严重缺陷，为后续微观分析提供了精准取样坐标。

2.4、SEM/EDS检测：微观形貌与腐蚀元素成分分析

2.4.1、外壁SEM/EDS分析

检测目的： 通过扫描电子显微镜（SEM）观察外壁腐蚀产物微观形貌，结合能谱仪（EDS）定性定量分析腐蚀元素组成，追溯腐蚀介质来源。

使用设备/标准： SEM（日立S-3400N，15kV加速电压）+ EDS能谱仪，参照GB/T 17359-2012《微束分析 能谱法定量分析》。

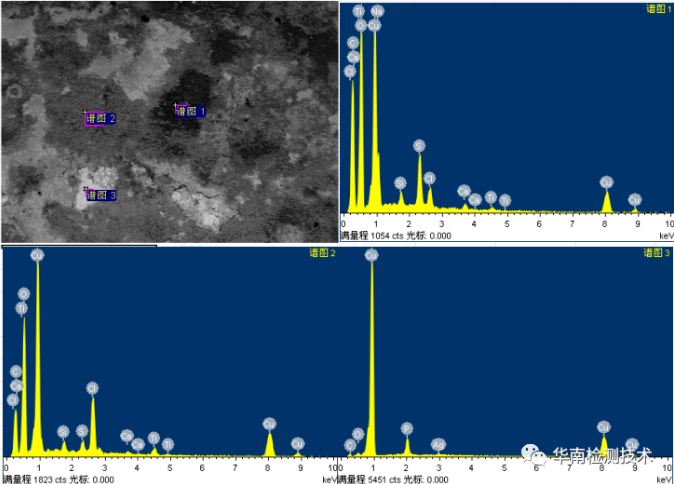

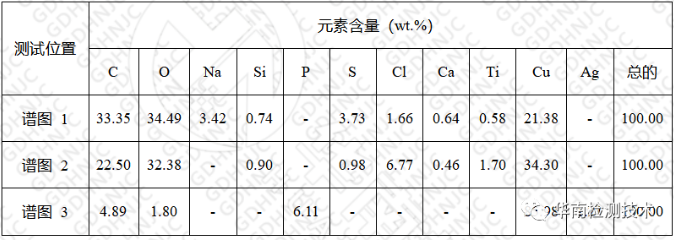

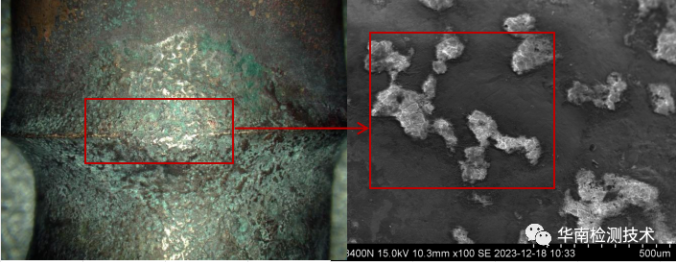

关键发现： SEM图像显示外壁腐蚀产物呈疏松多孔的海绵状结构，EDS能谱检测到除焊道基体元素（Cu、P、Ag）外，还存在大量异常元素：C（33.35 wt.%）、O（34.49 wt.%）、Na（3.42 wt.%）、Si（0.74 wt.%）、S（3.73 wt.%）、Cl（1.66 wt.%）、Ca（0.64 wt.%）、Ti（0.58 wt.%）。其中S、Cl为典型腐蚀性元素，Na、Ca提示可能接触含盐环境或人体汗液残留。

结论性语句： 该步骤确认了"外壁腐蚀由含S/Cl的腐蚀性介质引发"，排除了"单纯氧化腐蚀"的可能性，提示污染源可能来自焊接后徒手触摸、环境大气或助焊剂残留。

2.4.2、内壁SEM/EDS分析

检测目的： 剖开铜管后，对内壁对应孔洞区域进行微观形貌与成分分析，判断腐蚀性介质是否已穿透壁厚渗透至内壁。

使用设备/标准： 同2.4.1设备配置，取样位置为CT定位的高密度孔洞侧内壁。

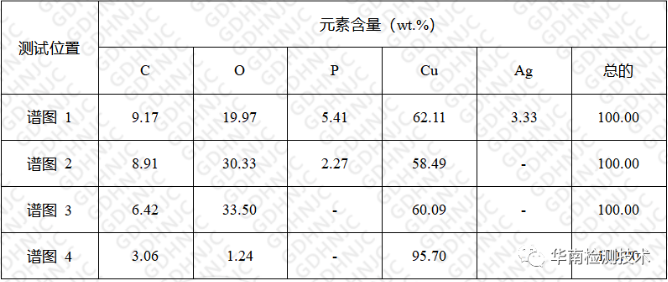

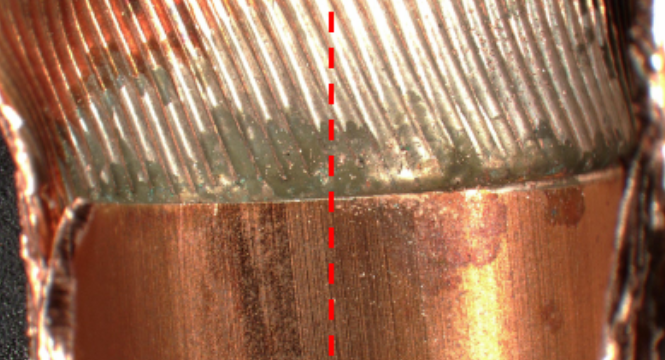

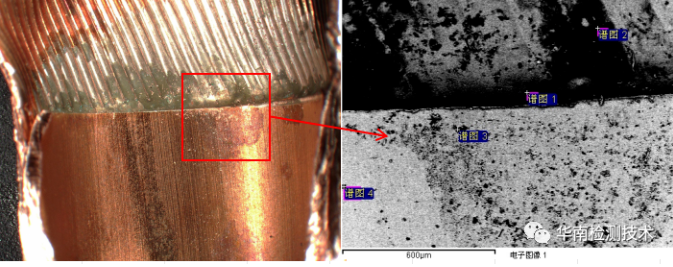

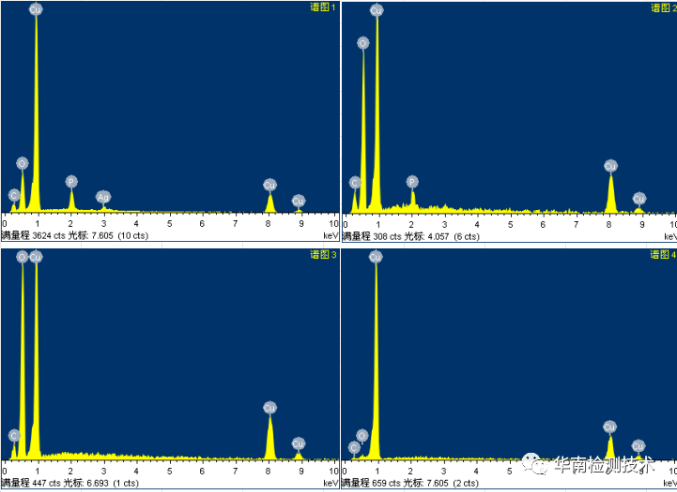

关键发现： 光学显微镜下可见内壁对应孔洞侧存在明显腐蚀产物沉积。SEM观察显示内壁附着层状腐蚀产物，EDS结果显示主要成分为C（6.42~9.17 wt.%）、O（19.97~33.50 wt.%）及Cu基体元素，未检测到S、Cl等外壁异常腐蚀性元素。谱图4显示基体Cu含量高达95.70 wt.%，接近纯铜成分。

结论性语句： 该步骤确认了"内壁腐蚀产物主要为铜的氧化物/碳酸盐，尚未受到外壁S/Cl腐蚀性介质的显著渗透"，说明当前孔洞尚未完全贯通，但已处于"潜在泄漏"临界状态。

2.5、金相切片：孔洞类型判别与组织状态评估

检测目的： 通过金相制样与显微观察，区分气孔（焊接气体残留）与缩孔（金属凝固收缩），评估孔洞对壁厚有效承载面积的削弱程度，检查母材是否存在夹杂、偏析等冶金缺陷。

使用设备/标准： 金相显微镜，镶嵌→研磨→抛光→腐蚀（FeCl₃酒精溶液）标准制样流程，参照GB/T 13298-2015《金属显微组织检验方法》。

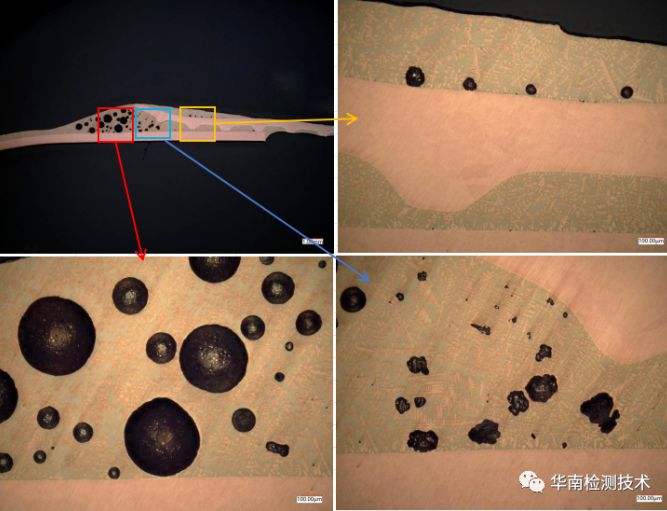

关键发现： 抛光态金相图像显示，焊缝区域存在两类孔洞：

气孔： 呈规则球形，内壁光滑，尺寸50~200μm，为焊接过程中保护气体或焊丝/母材表面吸附气体未能逸出所致；

缩孔： 形状不规则，内壁粗糙，呈枝晶间分布，为焊缝金属液凝固时体积收缩补缩不足形成。

铜管基材（弯管与直管部分）金相组织为均匀等轴晶，未见明显夹杂、裂纹或异常相析出。

结论性语句： 该步骤明确了"孔洞类型为焊接工艺缺陷（气孔+缩孔）"，排除了"母材冶金质量不合格导致失效"的假设，将根因指向焊接工艺参数控制与焊前清洁度管理。

2.6、维氏硬度检测：力学性能合规性验证

检测目的： 测试弯管（变形区）与直管（母材区）的显微维氏硬度，验证铜管是否因加工硬化或退火不足导致力学性能异常，进而诱发应力腐蚀开裂。

使用设备/标准： 显微维氏硬度计（HV0.2载荷），参照GB/T 1527-2017《铜及铜合金拉制管》对TP2磷脱氧铜退火态硬度要求（HV约50~60）。

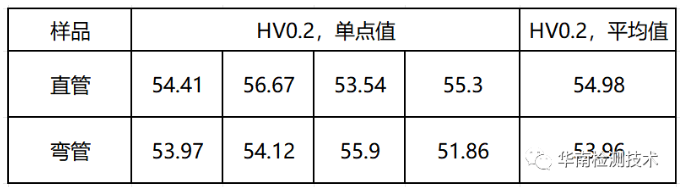

关键发现： 直管部分平均硬度HV0.2=54.98（单点值53.54~56.67），弯管部分平均硬度HV0.2=53.96（单点值51.86~55.90），两者均处于TP2退火态标准范围内，且弯管与直管硬度差异小于2%，表明弯管成型工艺未造成显著加工硬化。

结论性语句： 该步骤排除了"因硬度异常/加工硬化导致应力腐蚀开裂"的可能性，确认力学性能符合材料标准，失效主因仍为焊接缺陷与腐蚀介质的协同作用。

三、铜管失效分析综合分析：失效链还原与根因判定

基于上述六级递进检测的证据链，广东省华南检测技术有限公司还原了该制冷蒸发器铜管弯头的完整失效机理：

失效链：焊接工艺缺陷（气孔+缩孔）→ 壁厚有效承载面积下降 → 腐蚀性元素（S/Cl）在孔洞表面富集 → 电化学腐蚀加速 → 孔洞逐步扩展/连通 → 冷热交变应力下强度不足 → 潜在泄漏风险

根因判定：

直接原因： 焊缝区域存在大量焊接气孔与缩孔，导致材料致密性严重下降。气孔削弱了壁厚承载能力，缩孔形成应力集中点，在制冷系统频繁的冷热循环工况下，成为裂纹萌生与扩展的优先位置。

加速因素： 外壁检测到S、Cl等强腐蚀性元素，表明铜管在焊接后或服役期间接触了含硫/氯的腐蚀性介质（可能来源：焊接后徒手触摸残留汗液、大气污染物、助焊剂残留未清洗干净）。这些元素在孔洞内壁形成电化学腐蚀微电池，显著加速铜基体的腐蚀速率。

潜在风险： 虽然当前内壁尚未检测到S/Cl渗透，但CT显示部分孔洞已呈链状近贯通分布。随着服役时间延长，腐蚀介质将持续渗透，孔洞连通概率急剧上升，最终引发制冷剂泄漏。

铜管失效分析的核心价值在于： 在泄漏发生前识别"潜在失效"状态，为客户提供工艺改进窗口期，避免批量售后危机。

四、铜管失效分析服务总结与行动号召

铜管失效分析是制冷、暖通、电子散热及工业管路领域质量管控的核心技术手段。通过本案例可见，仅凭外观检查无法识别焊缝内部的气孔、缩孔等隐蔽缺陷，必须依托X-ray/CT无损检测、SEM/EDS微观成分分析及金相切片的全链路铜管失效分析方案，才能精准还原失效机理、判定责任归属。

广东省华南检测技术有限公司作为CNAS、CMA双资质认可的第三方检测机构，配备工业CT、高分辨SEM/EDS、金相分析系统等先进设备，可提供从样品接收、检测方案设计、全链路实验分析到失效机理报告出具的一站式铜管失效分析服务。无论是制冷铜管、热交换器管路还是精密电子铜管，我们均能提供符合GB/T、JEDEC、IPC-A-610等标准的权威检测与技术支持。

如您正面临铜管泄漏、腐蚀或焊接质量争议，欢迎立即咨询华南检测技术，获取定制化铜管失效分析检测方案与报价。铜管失效分析，让隐患止于未发，让质量有据可依。
