电阻失效分析是电子制造领域解决元器件隐性质量问题的关键技术手段。

在PCBA生产与服役过程中，贴片电阻经常出现"板上测试阻值异常偏低、拆下单体测试却恢复正常"的隐蔽性失效，传统质检难以定位根因，给电子企业质量管控带来极大困扰，甚至导致整机功能漂移与批次召回风险。

本文基于广东省华南检测技术有限公司完成的真实电阻失效分析案例，遵循GJB 360B与AEC-Q200规范，系统拆解厚膜电阻漏电阻值降低的检测流程、关键发现与失效机理，为企业提供可落地的技术参考与质量预防思路。

一、电阻失效分析案例背景：PCBA阻值异常的隐蔽性失效痛点

厚膜贴片电阻广泛应用于汽车电子ECU、工业电源及通信设备等领域，是电路中基础的无源元件之一。其可靠性直接决定整机系统的稳定性，一旦发生失效，可能引发控制信号漂移、电源输出失控等严重后果。

本案例中的客户为某电子制造企业，其工业控制板在出厂测试环节发现采样电阻阻值异常偏低。更具迷惑性的是，该电阻在PCBA板上测试时阻值严重偏离标称值，但从焊盘拆下后以单体形式复测，阻值却完全恢复正常。传统IQC单体抽检无法识别此类风险，而PCBA成品测试虽能发现问题，却难以判断根因究竟源于电阻本体缺陷、焊接污染还是三防漆覆盖异常。

客户委托广东省华南检测技术有限公司开展电阻失效分析，核心诉求为精准定位阻值降低的根因，明确失效机理，并据此建立来料质量管控标准。华南检测技术团队依据CNAS、CMA认可的实验室质量体系，制定了"由表及里、从无损到有损"的系统化分析方案。

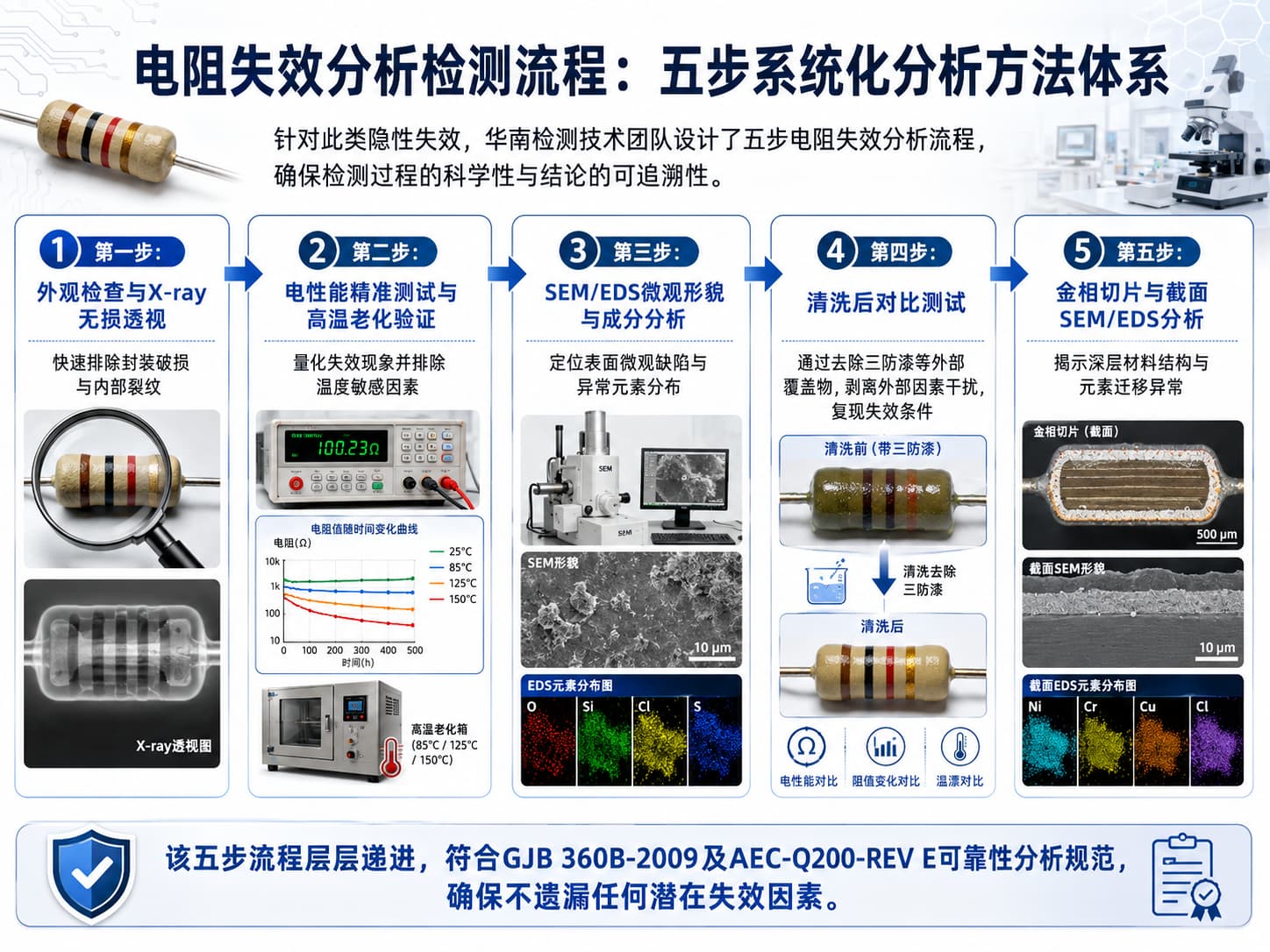

二、电阻失效分析检测流程：五步系统化分析方法体系

针对此类隐性失效，华南检测技术团队设计了五步电阻失效分析流程，确保检测过程的科学性与结论的可追溯性。

第一步为外观检查与X-ray无损透视，快速排除封装破损与内部裂纹；

第二步为电性能精准测试与高温老化验证，量化失效现象并排除温度敏感因素。

第三步为SEM/EDS微观形貌与成分分析，定位表面微观缺陷与异常元素分布；

第四步为清洗后对比测试，通过去除三防漆等外部覆盖物，剥离外部因素干扰，复现失效条件；

第五步为金相切片与截面SEM/EDS分析，揭示深层材料结构与元素迁移异常。

该五步流程层层递进，符合GJB 360B-2009及AEC-Q200-REV E可靠性分析规范，确保不遗漏任何潜在失效因素。

三、外观与无损检测：电阻失效分析之X-ray透视排查

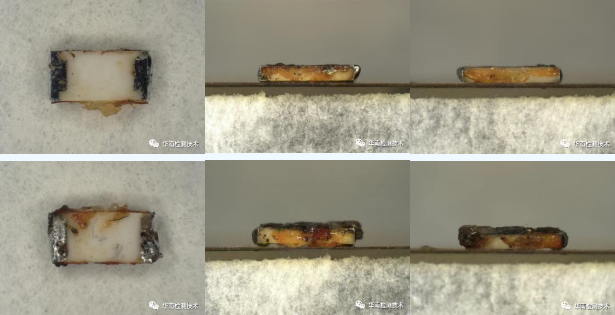

在光学显微镜下，失效电阻表面除三防漆残留外，未见明显的封装裂纹、电极腐蚀或机械损伤。三防漆作为PCBA的防护涂层，其残留本身属于正常工艺现象，但需警惕漆膜下可能掩盖的微观缺陷。

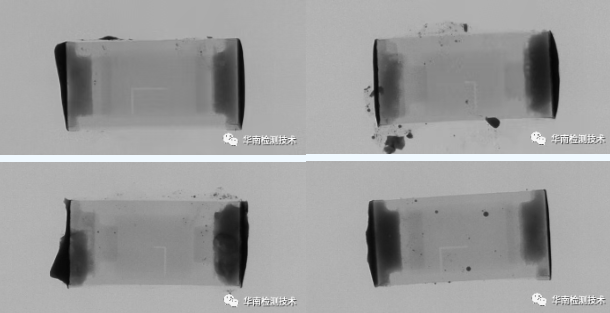

进一步采用X射线检查系统对电阻进行正面透视成像，结果显示：电阻内部调阻槽呈清晰的"L"形结构，电极与电阻体的连接完整，未见烧毁痕迹、贯穿性裂纹或内部空洞。

X-ray无损检测的快速筛查结果，有效排除了电阻体内部结构性损伤与电极连接失效的可能性。这一步骤将分析焦点精准引向材料微观致密性与表面工艺缺陷方向，为后续微观分析提供了关键切入点。

四、电性能测试：电阻失效分析之板上异常与单体正常的差异验证

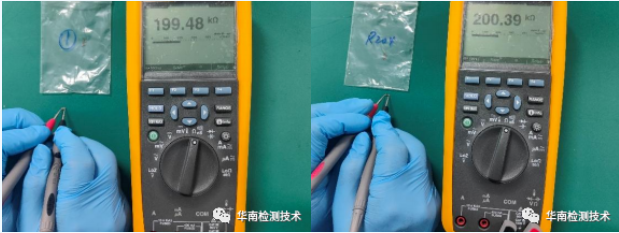

该批次电阻的标称值为200kΩ±1%。使用Fluke高精度数字万用表对失效样品进行单体准确测试，结果显示各样品阻值分布在199.08kΩ至200.70kΩ之间，均处于规格范围内，初步证明单体电阻本身并无明显缺陷。

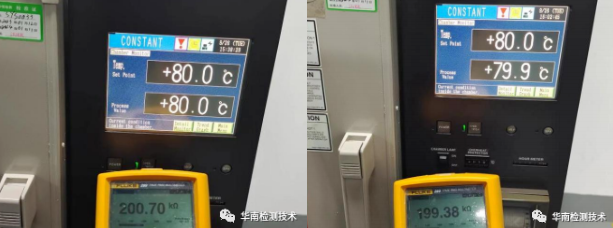

为验证温度敏感性是否为失效诱因，技术团队将样品置于80℃恒温环境中进行烘烤老化试验。

再次测量显示，阻值稳定在199.38kΩ至200.39kΩ范围内，未发生可观测的漂移。

这一关键数据有力证明：电阻单体在常温及高温下的电性能均正常，失效现象与PCBA板级环境或外部覆盖层密切相关。

后续分析必须引入清洗对比实验，以系统剥离外部因素，锁定真正的失效根因。

五、SEM/EDS微观分析：电阻失效分析之表面孔洞与元素异常发现

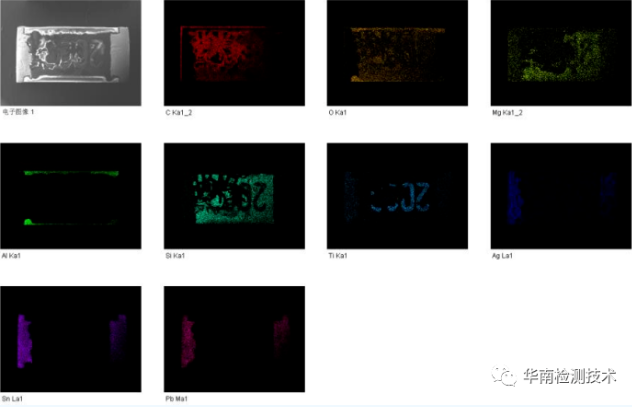

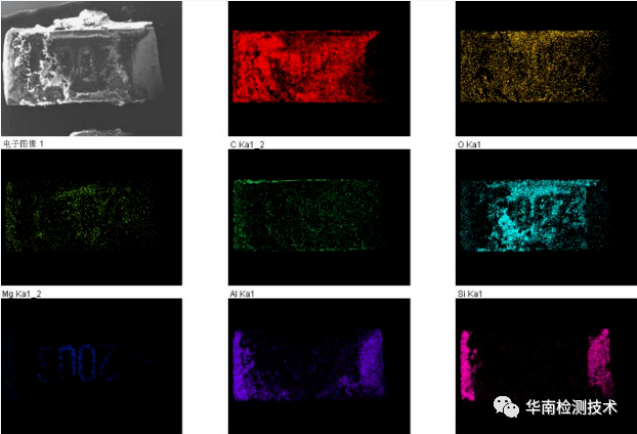

对电阻表面进行SEM扫描电子显微镜观察与EDS能谱面扫分析，结果显示表面除存在常规的Mg、Al氧化物外，未见明显的金属元素聚集或短路通道形成。然而，这一阶段的分析尚未触及失效的本质。

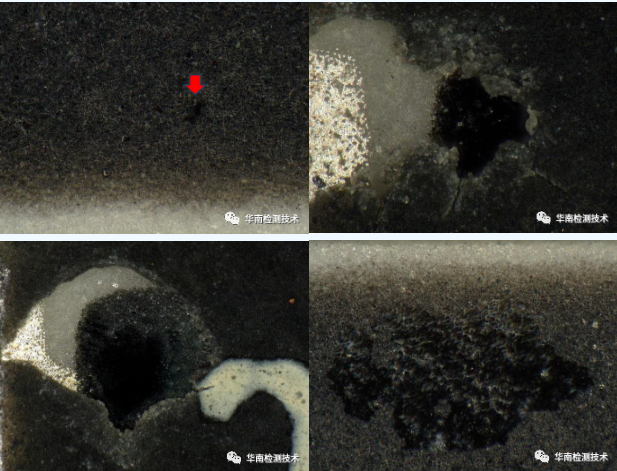

在去除表面三防漆后的光学显微镜复查中，关键发现浮现：其中一个失效样品（编号样品2）的表面存在疑似孔洞缺陷，该孔洞在漆膜覆盖下难以察觉。

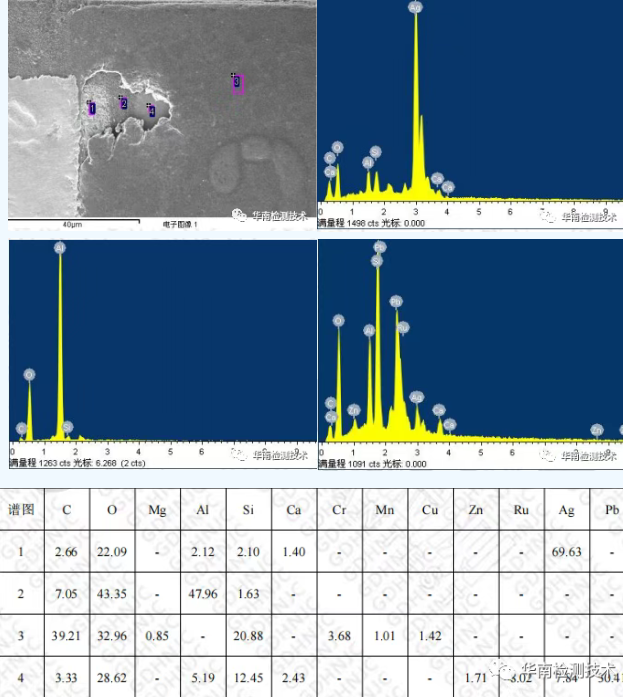

对该孔洞区域进行EDS定点成分分析，检测到异常富集的Ca、Cr、Mn、Cu、Zn、Ru、Ag、Pb等元素。

这些元素并非电阻本体陶瓷基板与玻璃釉的常规组成，强烈暗示孔洞区域存在外部离子污染物渗入，或电阻内部导电相发生了异常迁移。

该发现是电阻失效分析的关键转折点，直接将调查方向引向漏电失效与材料工艺缺陷的关联判定。

六、金相切片深层验证：电阻失效分析之玻璃釉层Ag/Pb富集锁定根因

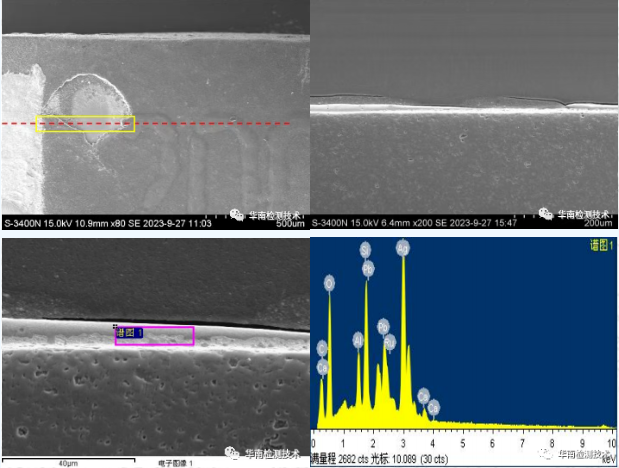

为验证孔洞是否贯穿至电阻内部并形成导电通道，技术团队对异常样品进行金相镶嵌制样。通过精密研磨与抛光处理，将样品加工至异常点截面位置，暴露电阻的内部层状结构。截面SEM观察显示，表面孔洞深度已穿透玻璃釉层，直达电阻功能层区域。

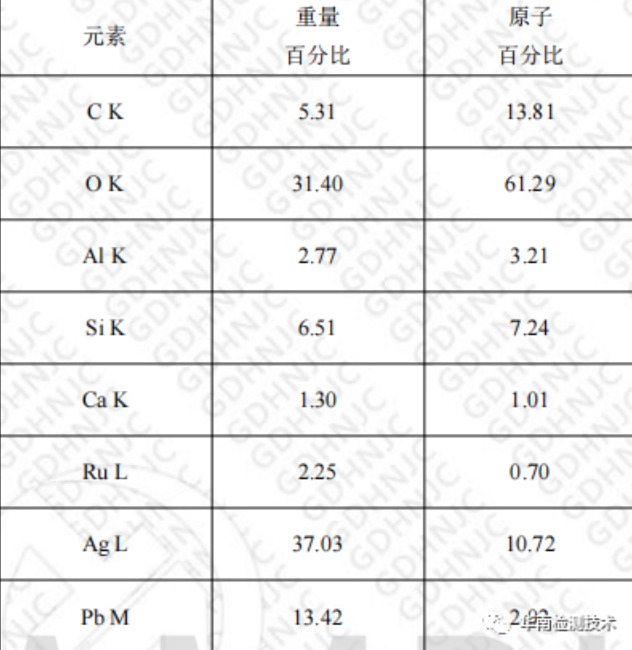

对该截面区域进行EDS定量成分分析，检测到玻璃釉层内Ag含量高达37.03%（重量百分比），Pb含量达13.42%，远超正常玻璃釉绝缘层的组成比例。

Ag与Pb作为厚膜电阻导电相的关键成分，其在釉层缺陷处的异常富集形成了有效的并联导电路径，直接导致阻值降低。

该金相切片分析为本次失效分析提供了不可替代的证据，将失效根因精准锁定为玻璃釉层工艺缺陷导致的导电相泄漏与离子污染耦合失效。

七、电阻失效分析结论：高温高湿环境下漏电失效机理深度解析

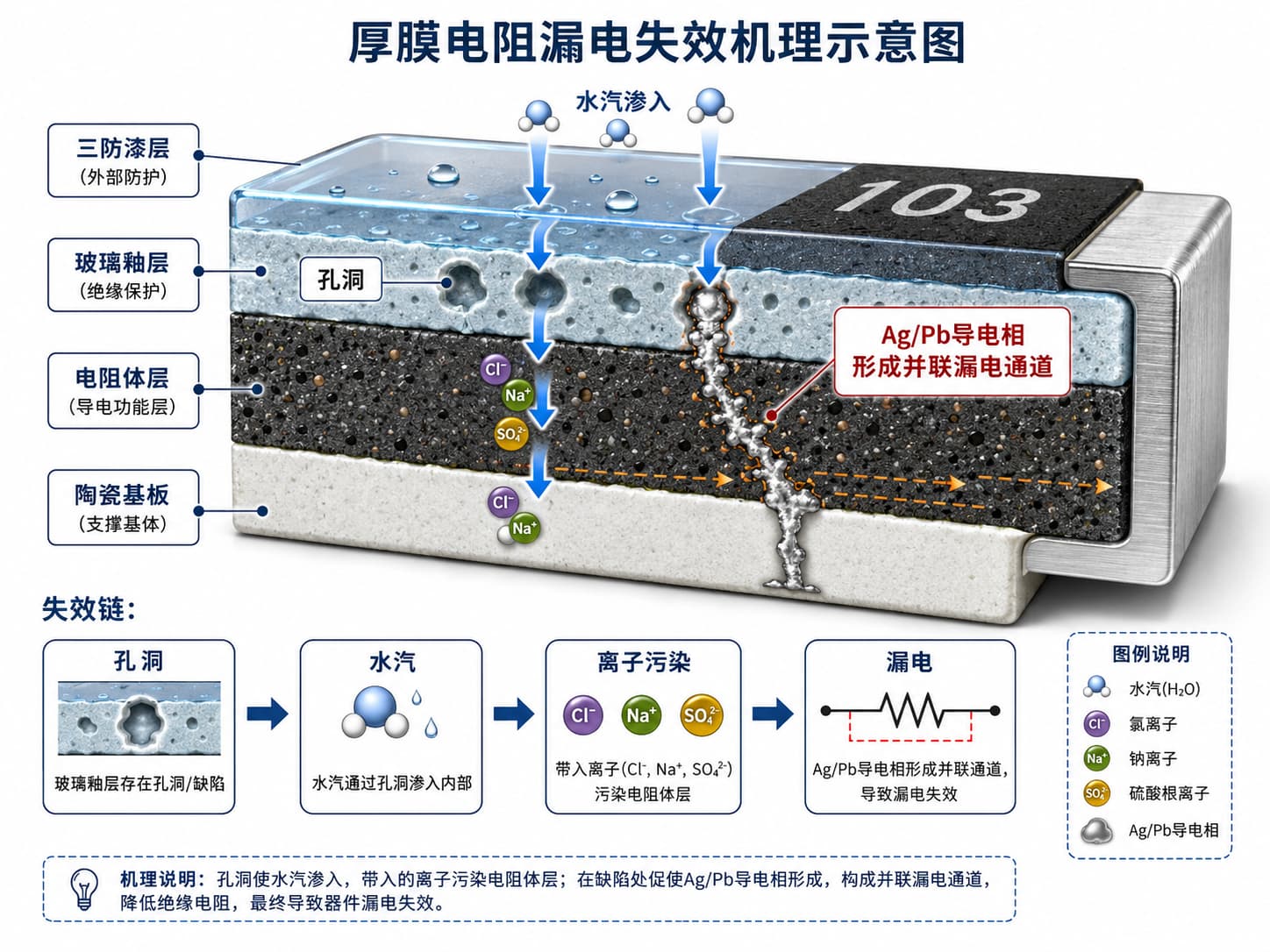

综合外观检查、X-ray透视、电性能测试、SEM/EDS微观分析及金相切片的完整证据链，本次电阻失效分析结论如下：电阻表面玻璃釉层存在孔洞、酥松等工艺缺陷，这些微观缺陷为水汽进入电阻内部提供了物理通道。

在潮湿环境下，水汽通过孔洞渗入电阻层间，导致调阻槽之间的绝缘电阻下降，漏电流显著增加。

同时，孔洞区域检测到的Ca、Cr、Mn等异常元素表明存在外部离子污染，而玻璃釉层内部Ag含量37.03%、Pb含量13.42%的异常富集，则形成了局部并联导电路径。

在上述因素耦合作用下，电阻在高温高湿带电工作条件下发生漏电阻值降低失效。

孔洞的形成可能源于电阻生产过程中的过载击穿，或玻璃釉烧结工艺控制不当导致的釉层致密性不足。

这一机理揭示为客户的来料检验标准优化提供了明确的技术依据。

通过本次电阻失效分析，客户精准识别了失效根因为玻璃釉层孔洞缺陷叠加环境水汽侵入，据此优化了来料检验标准（增加釉层致密性金相切片抽检比例）与仓储环境管控（湿度控制在60%RH以下），阻断了同类失效的再次发生，避免了潜在的批次性质量损失。

八、华南检测电阻失效分析服务优势：一站式失效分析技术能力

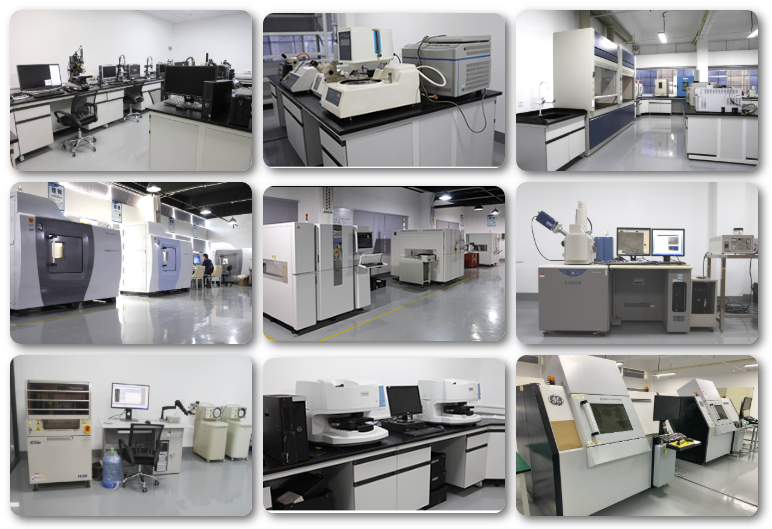

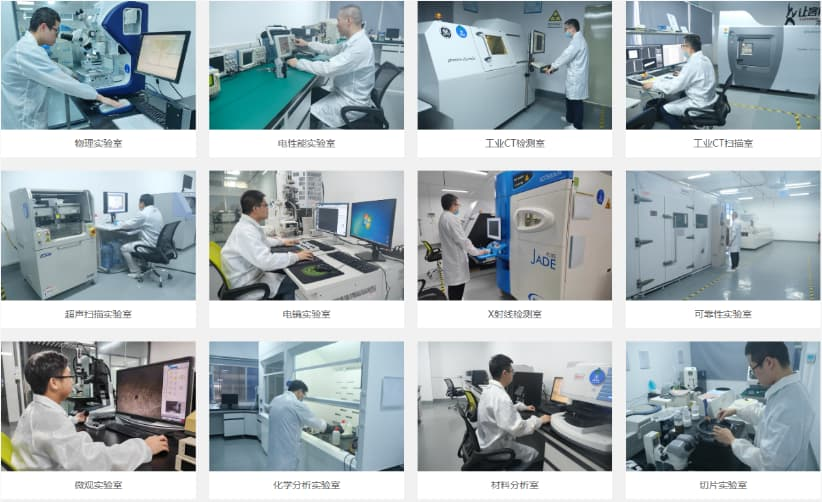

广东省华南检测技术有限公司作为持有CNAS、CMA双重资质的第三方失效分析检测机构，在电阻失效分析领域构建了完整的技术服务体系。实验室配备Hitachi S-3400N扫描电子显微镜、高精度EDS能谱仪、X-ray透视系统、Fluke精密电性能测试设备及全自动金相制样系统，可实现从PCBA级系统失效到元器件级微观机理的全链路分析。

公司累计完成超千例电子元器件失效分析案例，建立了覆盖厚膜电阻、薄膜电阻、合金电阻等全品类的失效模式数据库。技术团队由具备10年以上经验的失效分析工程师组成，精通电阻材料学、电化学迁移机理及工艺失效模型。检测报告加盖CNAS、CMA章，具备法律效力，可广泛应用于供应商质量索赔、工艺改进验证与产品可靠性认证，为客户提供公正、高效、精准、可靠的失效分析服务。

九、电阻失效分析常见问答

Q1：电阻在PCB板上阻值偏低，拆下后正常，为什么要做电阻失效分析？

A：这种"板上异常、单体正常"的现象说明失效与板级环境或外部覆盖层相关，可能涉及三防漆污染、焊盘离子残留或电阻表面微观缺陷。电阻失效分析通过系统化的对比测试与微观分析，可精准区分失效来源，避免盲目更换器件或调整工艺。

Q2：电阻失效分析中的清洗步骤有什么作用？

A：清洗（去除三防漆、助焊剂等外部覆盖物）是电阻失效分析的关键对比实验。通过清洗前后的阻值测试与SEM/EDS分析对比，可剥离外部因素干扰，判断失效源于电阻本体缺陷还是外部污染，大幅缩小排查范围。

Q3：SEM/EDS分析在电阻失效分析中能发现什么问题？

A：SEM可观察电阻表面及截面的微观形貌（如孔洞、裂纹、腐蚀），EDS可识别异常区域的元素组成。例如本案例中，EDS检测到孔洞处Ca/Cr/Mn/Ag/Pb等异常元素，直接揭示了导电相异常富集与外部污染，为定位失效根因提供物质证据。

Q4：金相切片是否会破坏电阻样品？对分析有何价值？

A：金相切片属于有损分析，会消耗样品，但它是电阻失效分析的手段。通过镶嵌、研磨、抛光暴露内部结构，可直观观察电阻层、釉层、电极的界面状态，识别内部空洞、银浆迁移等深层缺陷，是判定材料工艺失效不可替代的技术。

Q5：如何预防此类电阻漏电阻值降低失效？

A：预防需从供应链与工艺两端入手：来料端增加电阻釉层致密性抽检（如金相切片抽查），优选通过AEC-Q200或JEDEC认证的供应商；仓储端控制环境湿度（建议≤60%RH），避免长期高温高湿存储；工艺端优化三防漆涂覆前清洁度管控，确保PCBA离子残留符合IPC-TM-650标准。
