电子产品用着用着突然烧了、不亮了、功能乱了——这种“莫名其妙”的失效，最让工程师和生产管理者头疼。换零件治标不治本，真正要解决问题，必须做PCBA失效分析。作为一家拥有CNAS/CMA资质的第三方检测机构，广东省华南检测技术有限公司（以下简称“华南检测”）每年处理上百起失效案例。今天，我们用一篇实操干货，把PCBA失效分析的标准流程、常用方法和一个真实案例讲透。

一、什么是PCBA失效分析？

简单说，PCBA失效分析就是给电路板“做尸检”。它不是简单告诉您“哪个零件坏了”，而是通过一整套科学的检测手段，找出失效的根本原因——是设计缺陷？物料问题？焊接工艺不行？还是使用环境太恶劣？

只有找到根因，才能彻底杜绝同类问题反复出现。这项服务广泛用于消费电子、汽车电子、医疗设备、航空航天等领域。

二、PCBA失效分析7步标准流程

华南检测在实际操作中，严格遵循“由外到内、由非破坏到破坏”的原则，以下是标准流程：

第1步：信息收集与外观检查

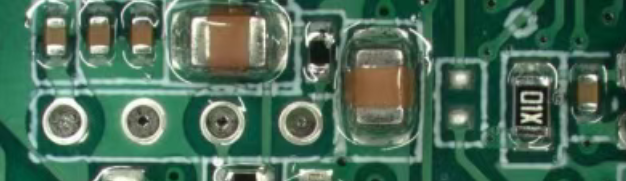

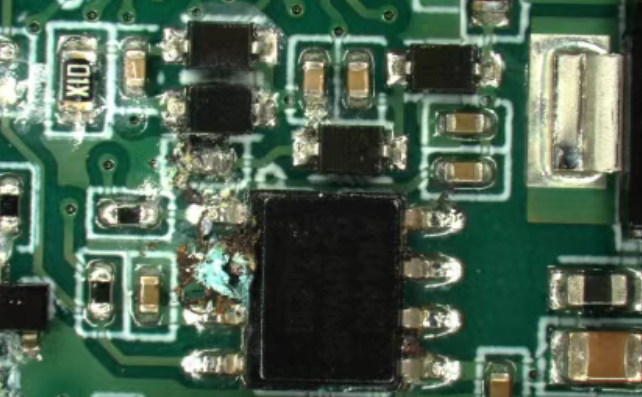

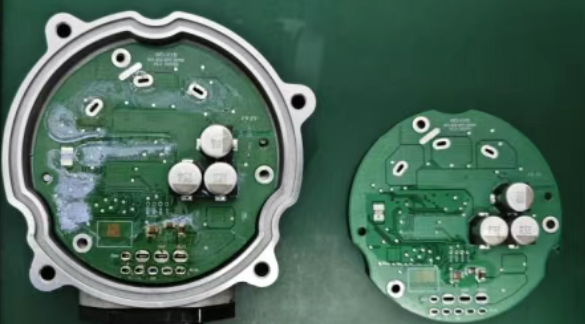

先问清楚：失效现象是什么？什么条件下出现的？失效比例多少？然后用高倍显微镜观察PCBA表面，看有没有烧焦、炸裂、腐蚀、虚焊、连锡等。这一步往往能发现一半以上的线索。

第2步：X-Ray无损检测

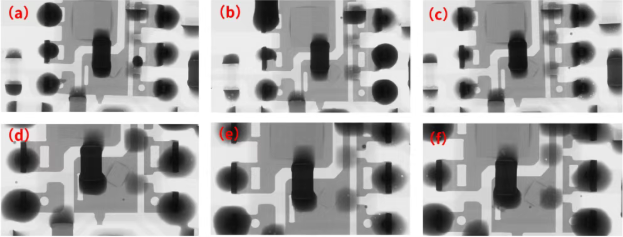

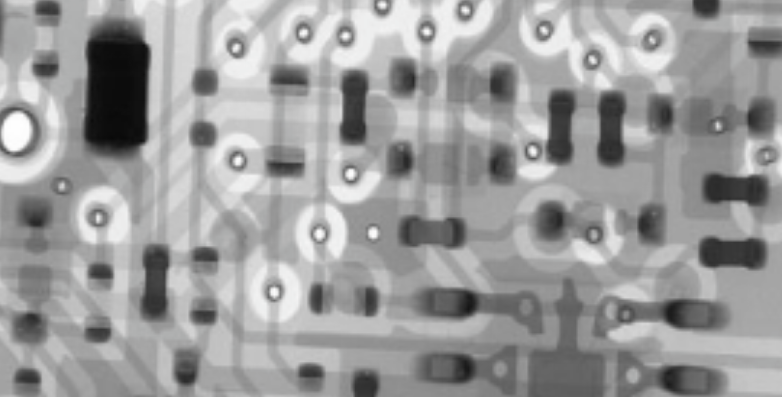

当失效点藏在BGA焊球底下、芯片内部或者PCB内层时，眼睛看不见。X-Ray可以透视内部结构，清晰显示焊点空洞、裂纹、桥连等缺陷。整个过程不破坏样品。

第3步：电性能测试

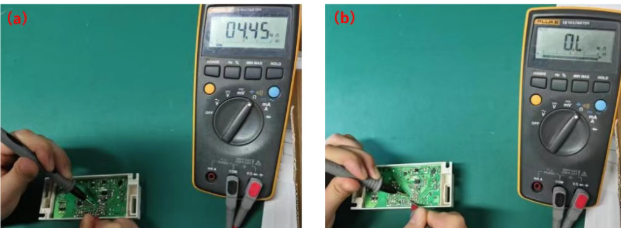

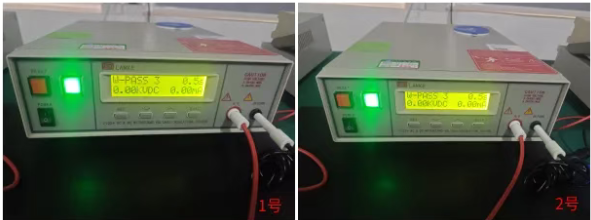

用飞针测试、ICT在线测试等手段，测量电路的连通性及元件参数，精准定位是开路还是短路、具体哪个引脚之间出了问题。

第4步：红外热成像

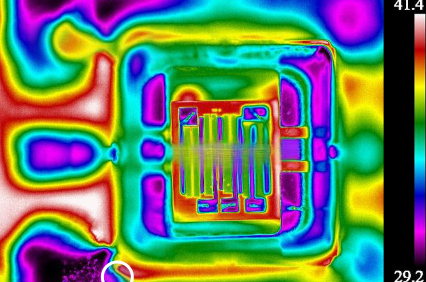

给PCBA通电，用热像仪一扫，哪里异常发热一目了然。短路或过载的地方会“发红发热”，特别适合大功率器件的失效定位。

第5步：金相切片分析

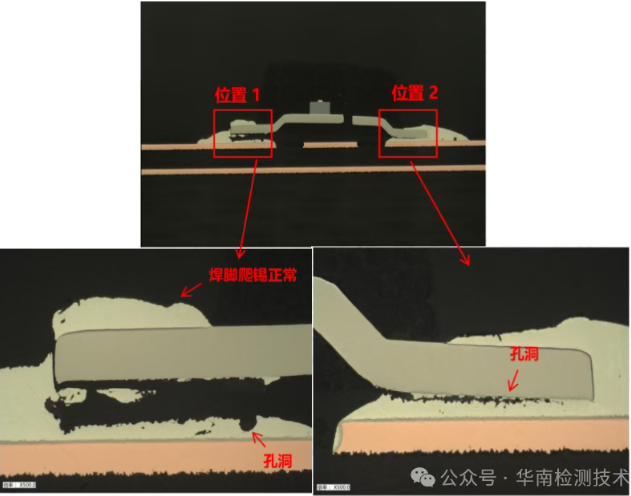

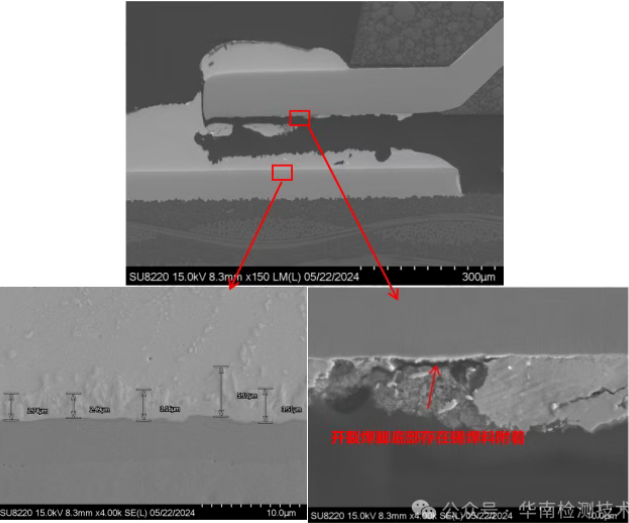

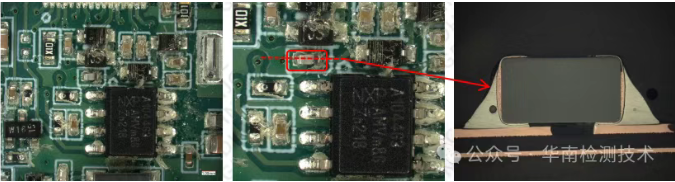

将失效部位用树脂包埋、磨抛出一个横截面，放到显微镜下看。能看清IMC（金属间化合物）层厚度、焊点裂纹走向、孔铜质量、基材是否疏松等微观结构。这是PCBA失效分析中最具说服力的手段之一。

第6步：SEM/EDS微观形貌与成分分析

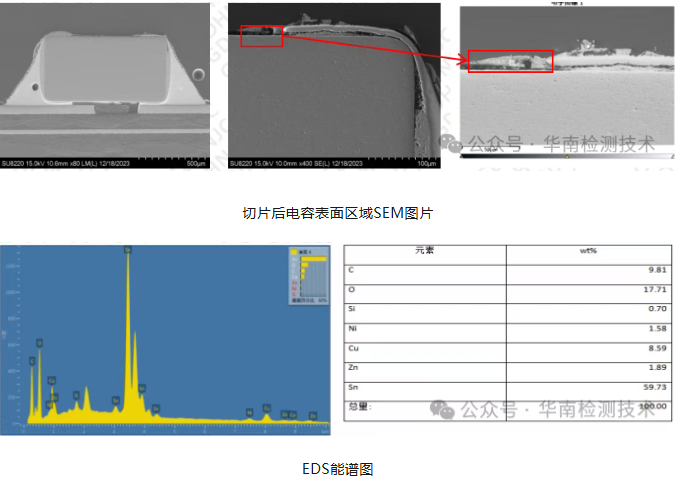

扫描电镜提供超高分辨率图像，能谱仪分析微区元素成分。比如：助焊剂残留是什么成分？腐蚀产物含不含氯溴？黑色异物是不是导电物质？这些数据直接指向失效机理。

第7步：综合分析+报告输出

把所有数据汇总，结合电子、材料、化学等多学科知识进行推理，确定失效模式、机理和根本原因，最后出具一份带照片、谱图、数据和改进建议的正式报告。

三、真实案例：灯具PCBA微短路，根源竟是CAF

来看一个华南检测经手的真实PCBA失效分析案例。

客户问题：一批灯具PCBA出现微短路，导致无法正常亮灯。客户自行更换了几个元件，问题依旧。

分析过程：

外观检查：无明显烧焦或腐蚀。

X-Ray检测：排除了BGA焊接空洞、桥连等外部问题。

电性能测试：发现某条线路电阻异常偏低，定位到两个相邻通孔之间。

切片+SEM/EDS：切出横截面后发现，环氧树脂基材内部沿着玻纤方向出现了黑色异物，能谱分析显示该异物含有Cu、Br、Cl等元素，且呈树枝状分布——这正是典型的CAF（导电阳极丝）现象。

机理判定：在潮湿环境和电场作用下，铜离子从阳极沿着玻纤丝间的微裂纹向阴极迁移，形成导电细丝，导致线路间漏电。

改进建议：更换抗CAF性能更好的基材，优化钻孔和除胶渣工艺，加强三防漆涂覆。客户采纳后，问题彻底解决。

内容推荐：PCBA失效分析实验室：如何用高端检测设备，精准诊断“不明原因”批量故障

四、PCBA失效分析常用标准

专业分析必须依据权威标准。华南检测实验室严格执行以下标准：

• IPC-A-610：电子组件可接受性标准

• IPC-TM-650：电子互连测试方法

• J-STD-020：湿敏元件管控

• GB/T 29371：集成电路失效分析方法

五、常见问题（FAQ）

Q1：做一次PCBA失效分析需要多长时间？

A：基础分析（外观+X-Ray+电性能）约1-3个工作日；标准分析（加切片、SEM/EDS）约5-10个工作日；复杂深度分析（加CT、FTIR等）约7-15个工作日。具体时间视样品状态和失效复杂程度而定。

Q2：失效分析会破坏我的样品吗？

A：不会。专业流程遵循“先非破坏后破坏”原则。外观、X-Ray、电性能、热成像都是非破坏的。只有在这些手段查不出根因时，才会进行切片等破坏性分析，并且会提前征得您的同意。

Q3：失效分析报告有什么用？

A：报告可用于：①工艺改进和质量提升的依据；②供应链责任界定（比如仲裁是物料问题还是焊接问题）；③产品设计迭代的参考；④客户投诉处理的技术支撑。

结语

PCBA失效分析不是出了事才想起来的“救火队”，而是帮助企业从根源上提升产品可靠性的科学工具。如果您正被批量失效问题困扰，欢迎联系广东省华南检测技术有限公司——我们拥有10年以上经验的分析团队、全套进口检测设备，以及覆盖电子、材料、化学多领域的专家资源，助您一锤定音，找到根因。

（如需具体报价或技术咨询，请直接联系我们获取一对一的诊断方案。）
