电阻失效分析是电子制造与可靠性工程领域的核心检测服务。在PCB组装、汽车电子、工业控制及消费电子等场景中，贴片电阻、厚膜电阻等元件出现阻值漂移、漏电甚至完全失效，往往导致整机功能异常、批次性质量事故与高额召回损失。广东省华南检测技术有限公司依托CNAS、CMA双重资质认可实验室，通过电阻失效分析一站式检测方案，精准定位阻值降低、开路、短路等失效根因，为客户提供从失效现象到改善对策的全链路技术支持。

一、电阻失效的典型表现与行业痛点

电阻失效并非单一现象，而是涵盖阻值升高、阻值降低、开路、噪声增大等多种失效模式。其中，电阻值降低与漏电流增大是B端客户反馈最为集中的两类问题——元件在PCB板上测试时阻值异常偏低，拆下后单独测试却又恢复正常，这种"板上异常、单体正常"的隐蔽性缺陷，让传统质检手段难以捕捉，极易流入终端市场。

在第三方检测机构的实际服务中，汽车电子客户因电阻失效导致ECU控制信号漂移，引发批次召回；工业电源客户因采样电阻阻值降低，造成输出电压失控；通信设备客户因厚膜电阻漏电，引起信道串扰。这些案例的共性在于：失效根因深藏于材料微观结构、工艺缺陷与环境耦合作用之中，必须通过专业电阻失效分析才能彻底揭示。

二、电阻失效分析核心技术原理与检测能力

电阻失效分析并非简单的阻值复测，而是一套融合电性能测试、无损检测、微观形貌观察与成分分析的系统性技术体系。广东省华南检测技术有限公司的电阻失效分析实验室配备高精度数字源表、恒温恒湿试验箱、X射线透视系统、扫描电子显微镜（SEM）及能谱仪（EDS）等核心设备，检测能力覆盖从宏观电性能到纳米级微观结构的完整维度。

2.1 电性能精准表征技术

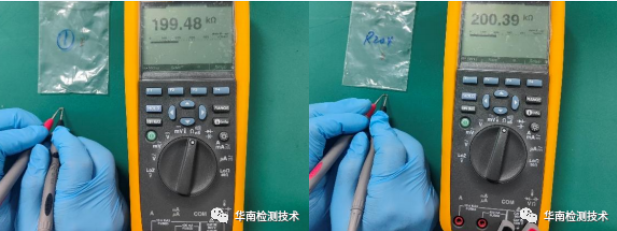

电阻失效分析的第一步是建立失效现象的量化基准。采用六位半精度数字万用表进行阻值精确测量，结合高温老化试验（如80℃恒温烘烤）验证阻值温度稳定性。对于"板上异常"类疑难案例，需在PCBA原位与拆机单体两种状态下分别测试，比对差异以判断失效是否与PCB布局、焊盘污染或三防漆工艺相关。

2.2 无损透视与外观检查

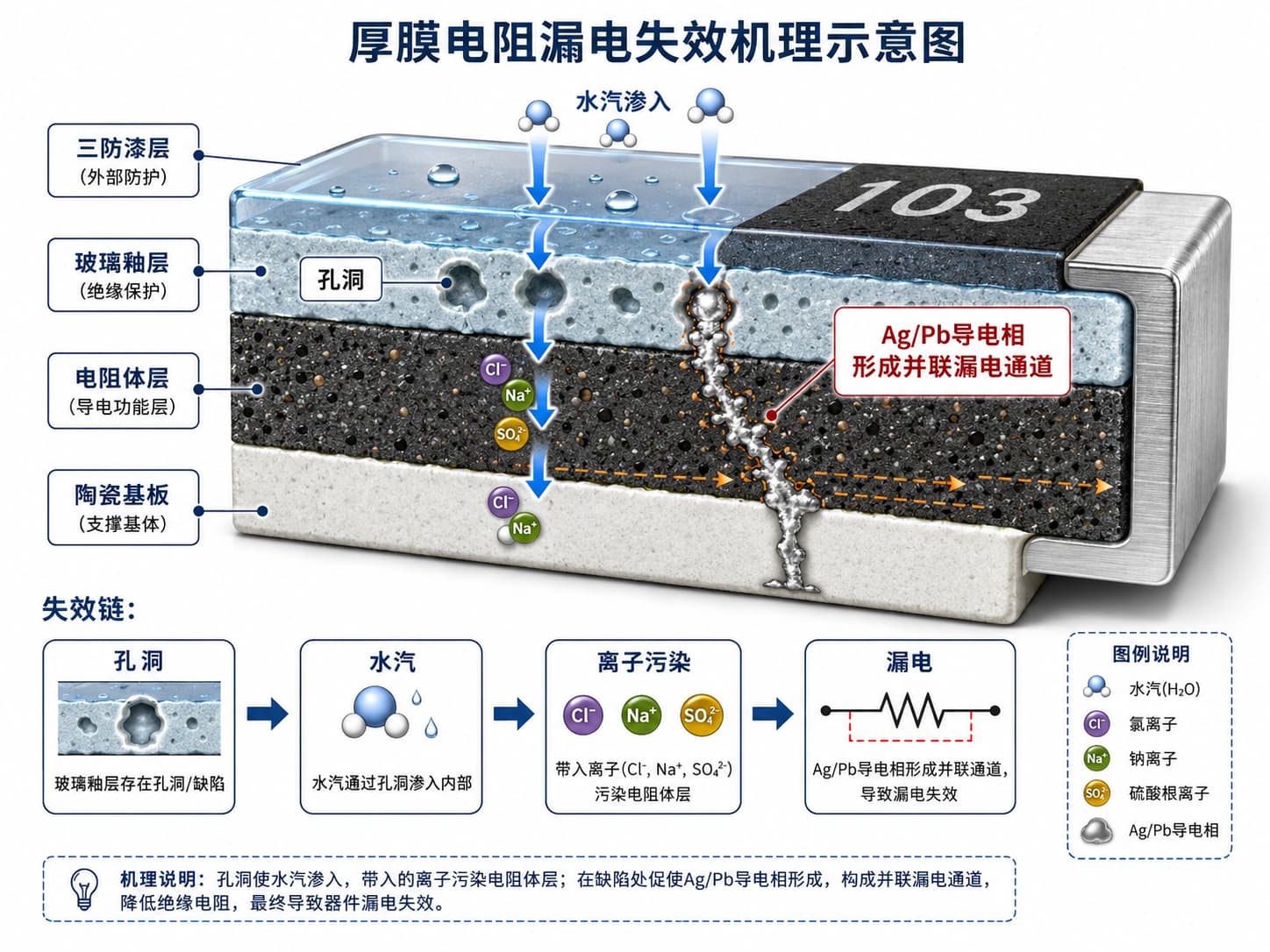

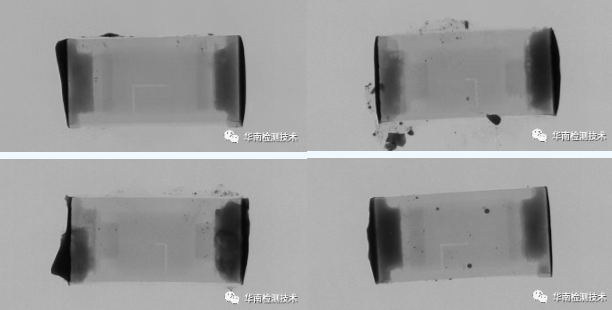

X射线检查（X-ray Inspection）是电阻失效分析的关键无损检测手段。通过X射线透视可清晰观察电阻内部调阻槽结构、电极连接状态及是否存在裂纹、空洞等内部缺陷。对于厚膜电阻，X-ray可识别" L"形调阻槽的完整性，判断激光调阻工艺是否引入微裂纹。外观检查则在光学显微镜下进行，重点排查三防漆残留、封装破损、电极氧化等表面异常。

2.3 微观形貌与成分分析

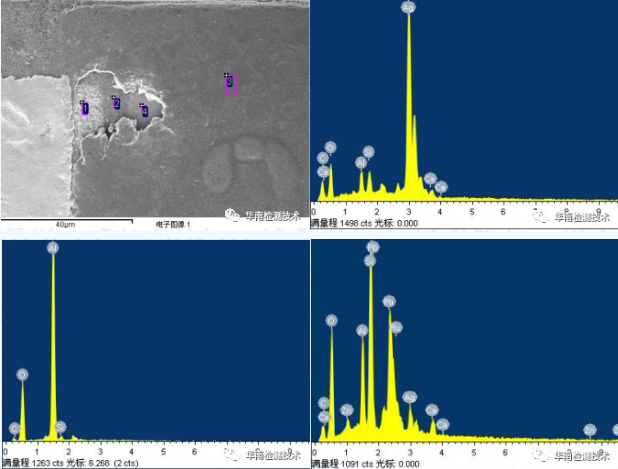

当无损检测无法定位根因时，电阻失效分析需进入微观层面。扫描电子显微镜（SEM）提供高分辨率形貌图像，能清晰呈现电阻釉层孔洞、电极腐蚀、导电路径异常等微观缺陷。配合能谱分析（EDS），可精准识别孔洞或异常区域的元素组成——如检测到Ca、Cr、Mn、Cu、Zn、Ru、Ag、Pb等异常元素富集，即可追溯至材料杂质、工艺污染或电化学迁移等失效机理。

2.4 切片制样与截面分析

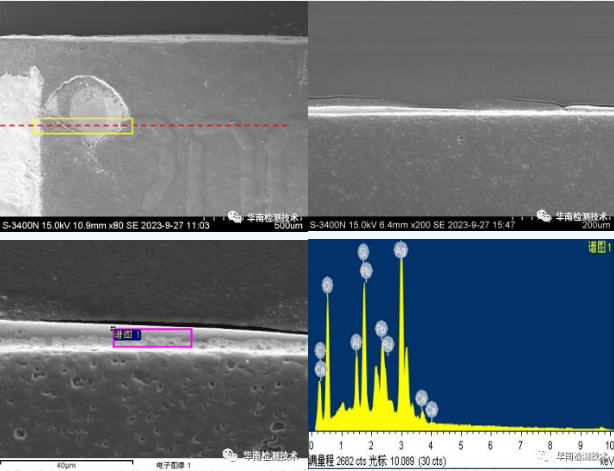

对于深层结构异常，电阻失效分析采用金相切片技术。将失效电阻镶嵌制样后，通过精密研磨暴露内部异常点，再进行SEM/EDS截面分析。该技术可直接观察电阻层、釉层、电极层的界面结合状态，识别层间空洞、玻璃釉酥松、银浆迁移等内部缺陷，是判定材料工艺失效的手段。

三、电阻失效分析五大核心应用场景

电阻失效分析的价值在于将检测数据转化为可执行的改善对策。以下五大行业场景充分展示了电阻失效分析的技术深度与应用广度。

3.1 汽车电子：ECU控制电路可靠性验证

汽车电子控制单元（ECU）对电阻精度要求极高。某 Tier 1 供应商反馈ECU采样电路出现信号漂移，华南检测通过电阻失效分析发现：厚膜电阻釉层存在微孔洞，在高温高湿环境下水汽渗入，导致阻值降低约15%。客户据此优化三防漆涂覆工艺后，ECU通过AEC-Q200可靠性验证，批次不良率从1200ppm降至50ppm以下。

3.2 工业电源：大功率采样电阻失效溯源

工业电源中的电流采样电阻长期工作于高功率密度环境。某电源制造商的采样电阻出现批量阻值降低，电阻失效分析显示：电阻端电极与电阻体界面存在银浆迁移现象，EDS检测到Ag元素沿玻璃釉微裂纹扩散，形成并联导电路径。客户更换电极材料并优化烧结曲线后，产品MTBF提升40%。

3.3 消费电子：TWS耳机充电管理电路保护

TWS耳机充电仓空间紧凑，电阻工作于高温高湿耦合环境。某品牌耳机出现充电电流异常，电阻失效分析定位至充电管理IC周边限流电阻：电阻表面三防漆存在针孔，水汽与汗液离子通过孔洞渗入，引发电阻釉层中Ag/Pb导电相的局部溶解与再沉积，造成阻值降低与漏电流增大。改善密封结构后，产品通过IPX4防水等级测试。

3.4 通信设备：5G基站射频匹配网络优化

5G基站射频前端对匹配电阻的精度与稳定性要求严苛。某通信设备商反馈射频链路增益波动，电阻失效分析揭示：厚膜电阻调阻槽边缘存在微裂纹，在高频电场与温循应力耦合作用下，裂纹扩展导致有效导电路径改变，阻值呈非线性漂移。客户调整激光调参参数后，射频一致性通过3GPP规范测试。

3.5 新能源：光伏逆变器驱动电路保护电阻

光伏逆变器驱动电路中的栅极电阻直接影响IGBT开关特性。某逆变器厂商出现栅极驱动异常导致IGBT炸机，电阻失效分析发现：栅极电阻在湿热带电条件下发生电化学迁移，电阻釉层中Ag离子沿电场方向迁移并形成树枝状沉积物，造成阻值降低与局部短路。优化电阻选型（采用抗迁移金属釉电阻）后，逆变器通过25年设计寿命加速老化验证。

四、电阻失效分析执行标准与报告效力

电阻失效分析的权威性与可追溯性，直接决定检测结果在质量仲裁、供应商索赔与工艺改进中的效力。广东省华南检测技术有限公司的电阻失效分析服务严格遵循以下标准体系：

GB/T 5729-2003《电子设备用固定电阻器 总规范》

GJB 360B-2009《电子及电气元件试验方法》

AEC-Q200-REV E《汽车电子委员会无源元件应力测试标准》

JEDEC JESD22系列可靠性测试标准

IPC/JEDEC J-STD-020《潮湿/回流焊敏感元件分类》

实验室持有CNAS（中国合格评定国家认可委员会）与CMA（中国计量认证）双重资质，检测报告加盖CNAS、CMA章后，具备法律效力，可作为供应商质量索赔、产品认证审核与失效责任界定的技术依据。对于出口型企业，可依据客户需求补充ilac-MRA国际互认标识，确保报告全球通行。

五、华南检测电阻失效分析服务优势

作为深耕电子元器件失效分析领域的第三方检测机构，广东省华南检测技术有限公司在电阻失效分析领域形成差异化服务能力：

全流程一站式检测能力：从PCBA级系统失效定位、元器件级失效复现，到材料级微观机理分析，提供"失效现象→根因定位→改善建议"的闭环服务，避免客户多头送检、数据割裂。

高精度设备矩阵：配备Keysight六位半数字万用表、Fluke恒温恒湿试验箱、Nikon X射线透视系统、Hitachi S-3400N扫描电子显微镜等进口设备，电性能测试精度达0.01%，微观分析分辨率优于10nm。

行业化失效数据库：累计完成超500例电阻失效分析案例，建立覆盖厚膜电阻、薄膜电阻、合金电阻、采样电阻等全品类的失效模式数据库，可快速比对历史案例，缩短分析周期30%以上。

专家级技术团队：失效分析工程师均具备10年以上电子元器件可靠性研究经验，精通电阻材料学、电化学迁移机理及工艺失效模型，能够为客户提供超越检测数据本身的技术咨询与工艺改进建议。

六、电阻失效分析常见问答

Q1：电阻在PCB板上测试阻值异常，拆下后正常，可能是什么原因？

A：这是典型的"板上异常"失效模式。常见原因包括：PCB焊盘间存在导电污染物（如助焊剂残留、离子污染）、三防漆涂覆不均形成导电通道、PCB基材吸湿导致表面绝缘电阻下降，或电阻本身存在微观缺陷但在单体测试时未暴露。建议进行PCBA级与元器件级对比分析，结合清洁处理与阻值跟踪测试定位根因。

Q2：电阻失效分析通常需要多长时间？

A：常规电阻失效分析周期为5-7个工作日，涵盖外观检查、X-ray、电性能测试、SEM/EDS等标准流程。若涉及切片制样、截面分析或需要设计加速老化验证实验，周期可能延长至10-15个工作日。华南检测提供加急服务，可在3个工作日内出具初步分析结论。

Q3：电阻失效分析能否判定是供应商材料问题还是我司工艺问题？

A：可以。通过EDS成分分析可识别异常元素来源——如检测到Ag、Pb富集通常指向电阻本体材料或电极工艺缺陷；检测到Ca、Na、K等碱金属离子则多指向PCB清洗或环境污染物；检测到助焊剂特征元素（如Br、Cl）则指向焊接工艺污染。结合失效分布特征（批次性/偶发性）、失效位置规律及供应链追溯，可形成责任界定的技术证据链。

Q4：电阻失效分析的费用如何计算？

A：费用根据分析深度与检测项目组合确定。基础套餐（外观+X-ray+电性能+SEM/EDS）适用于常见失效定位；深度套餐增加切片制样、截面分析、能谱面扫及元素定量分析，适用于材料工艺级根因判定。华南检测提供定制化方案报价，客户可根据失效紧急程度与预算灵活选择。

Q5：如何预防电阻在高温高湿环境下的失效？

A：预防措施需从设计、选型、工艺三方面入手：设计端避免电阻工作于额定功率上限，保留足够降额余量；选型端优先选用抗电化学迁移的金属釉电阻或密封型电阻，关注供应商的AEC-Q200或JEDEC认证；工艺端优化三防漆涂覆厚度与固化参数，确保PCBA清洁度符合IPC-TM-650标准，必要时进行85℃/85%RH加速老化预筛选。

电阻失效分析是保障电子产品质量与可靠性的关键技术手段。无论是汽车电子的严苛环境、工业电源的高功率应力，还是消费电子的紧凑空间挑战，精准的电阻失效分析都能帮助企业从源头遏制质量风险，降低召回损失，提升品牌信誉。广东省华南检测技术有限公司凭借CNAS、CMA双重资质背书与深厚的电子元器件失效分析技术积累，致力于为每一位客户提供公正、高效、精准、可靠的电阻失效分析服务。如果您的电阻产品正面临阻值异常、漏电或失效困扰，欢迎立即联系我们的技术团队，获取定制化检测方案与专业咨询支持。
