在半导体制造与电子元器件质量控制领域，芯片开盖分析测试机构的服务已成为企业排查失效根因、优化工艺参数的关键技术支撑。随着5G通信、新能源汽车及工业自动化芯片用量激增，封装内部缺陷导致的批次性失效问题频发，传统外观检测已无法满足深层失效分析需求。

广东省华南检测技术有限公司作为持有CNAS、CMA双资质的第三方检测机构，依托先进Decap设备与标准化分析流程，为企业提供从芯片开封到内部微观结构检测的全链条服务，直击原子层级的失效根源，提供从物理诊断到工艺改进的全链路解决方案。

一、芯片开盖分析测试机构技术原理与核心功能

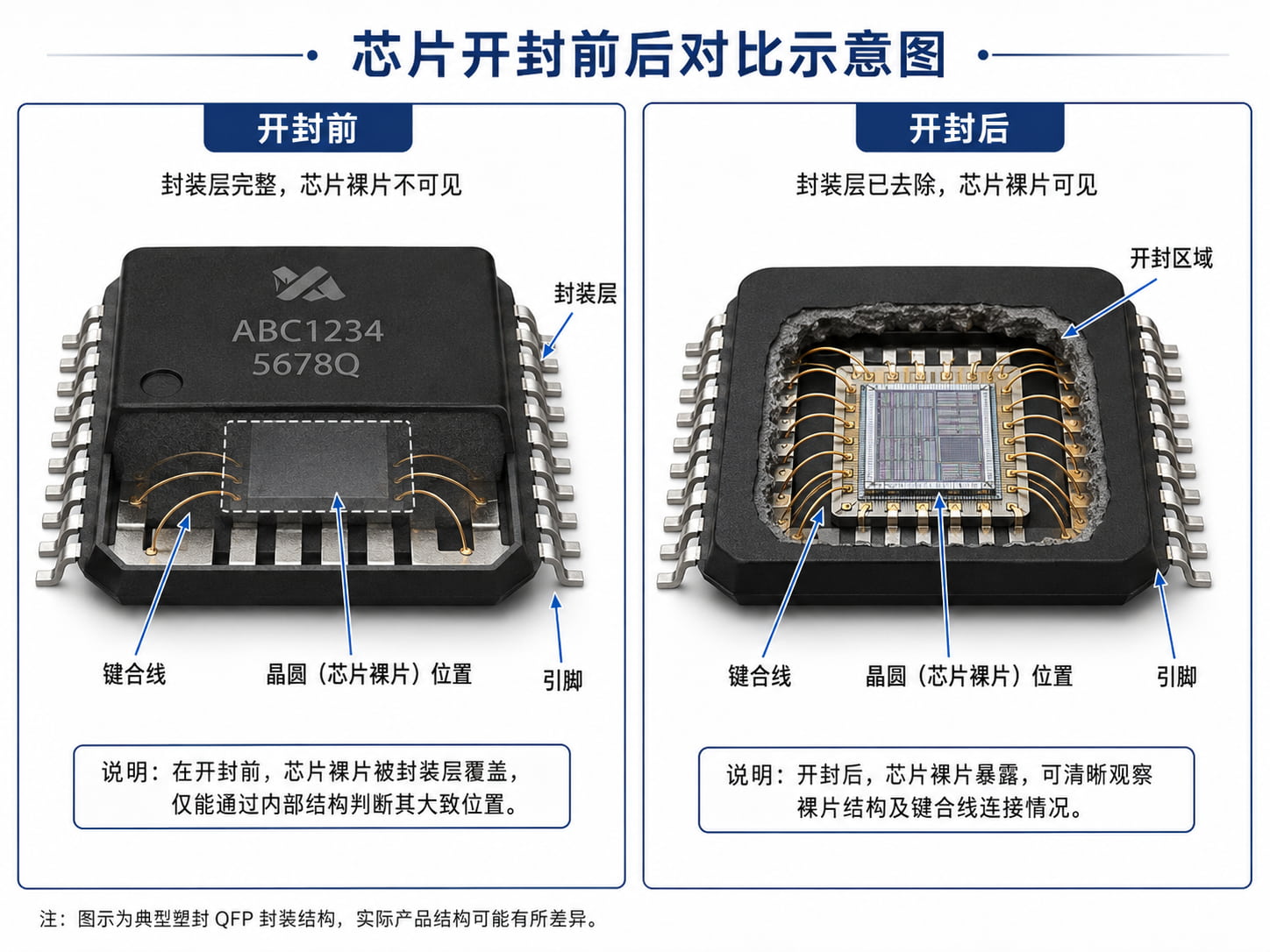

芯片开盖分析（Decap）是通过化学腐蚀或激光消融方式去除芯片封装外壳，暴露内部晶圆、键合线及引线框架的无损检测前置技术。其核心在于在不破坏芯片电路功能的前提下，实现封装内部可视化。

1.1、芯片开盖分析的技术原理

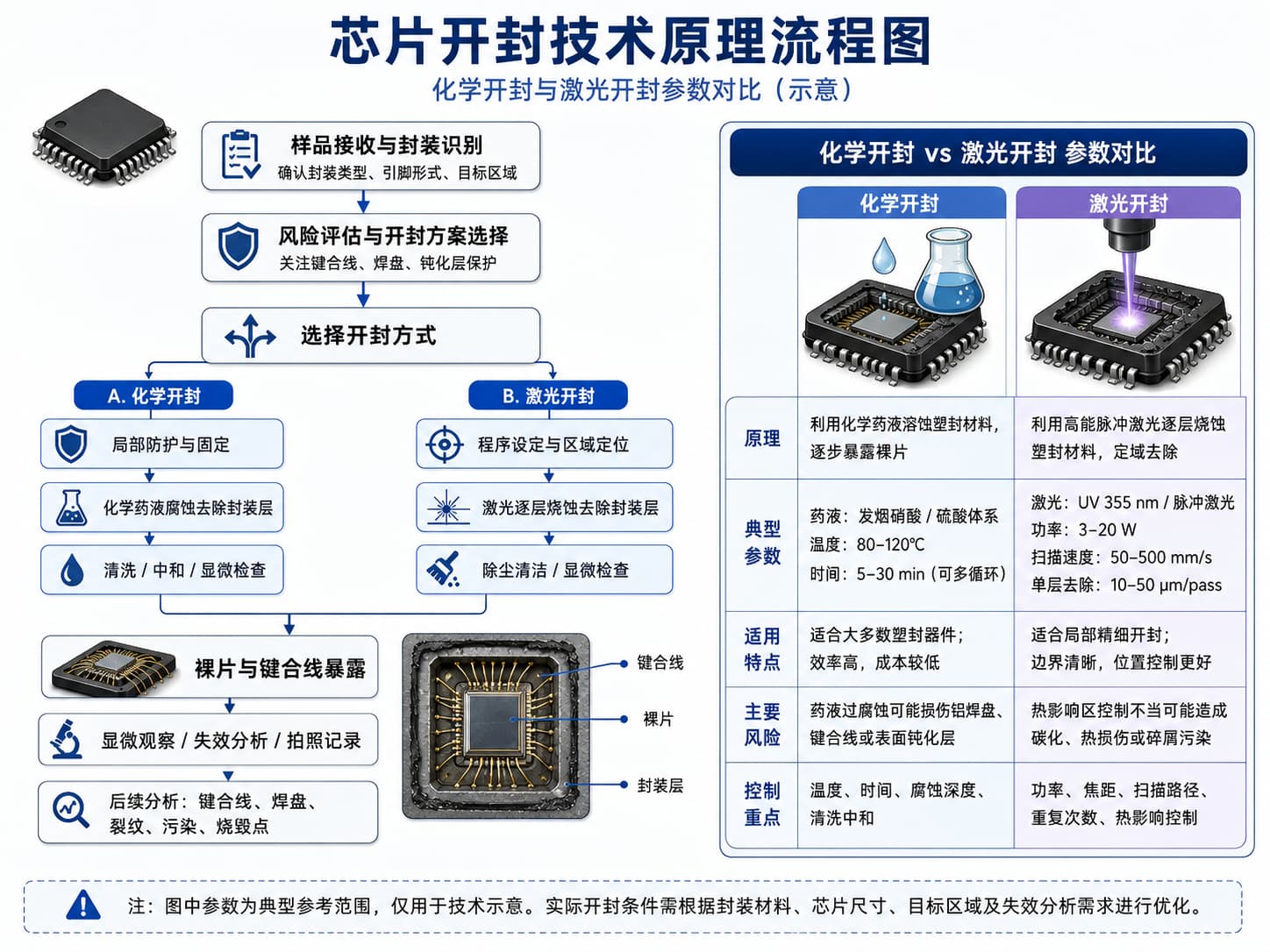

芯片开盖分析测试机构执行开封任务时，主要依据封装材料与芯片本体在物理化学性质上的差异，采用差异化腐蚀或精准物理剥离策略。

核心原理可分为两类：

一是化学开盖法，利用发烟硝酸、浓硫酸等强氧化性酸液，在精确控温条件下，对环氧树脂等塑封材料进行定点喷射腐蚀，而硅基晶粒与金属内连线因其耐腐蚀性得以完好保留；

二是激光开盖法，针对铜线工艺或对酸液敏感的封装，通过高精度激光束逐层烧蚀，实现微米级精度的区域开封。

华南检测实验室严格遵循SEMI标准，能够在0.5mm x 0.5mm的微小区域内，实现定点无应力开窗，为高端芯片失效分析提供极限技术支持。

1.2、五大核心功能

封装缺陷检测：识别封装裂纹、分层、空洞等工艺缺陷，定位失效起始点。

键合线完整性分析：检测金丝/铜丝键合断裂、虚焊、腐蚀问题，评估连接可靠性。

晶圆表面微观结构检测：利用高倍金相显微镜观察晶圆表面氧化、污染、ESD损伤痕迹。

引线框架氧化评估：分析框架镀层质量与氧化程度，判断存储环境对器件的影响。

逆向工程辅助：通过逐层开封获取芯片版图信息，为竞品分析与专利规避提供数据支持。

二、不止于开盖分析，更提供深度失效诊断

作为一家具备CNAS与CMA双资质权威认证的芯片开盖分析测试机构，华南检测提供的远不止简单的开封服务，而是一套完整的芯片失效诊断闭环体系。

我们深知，客户的最终需求是找到失效原因并给出改进建议，而不仅仅是打开一个器件。因此，我们将开盖分析与后续的高端检测能力无缝串联，形成真正具有指导意义的失效分析服务矩阵。

高精度显微形貌与缺陷定位

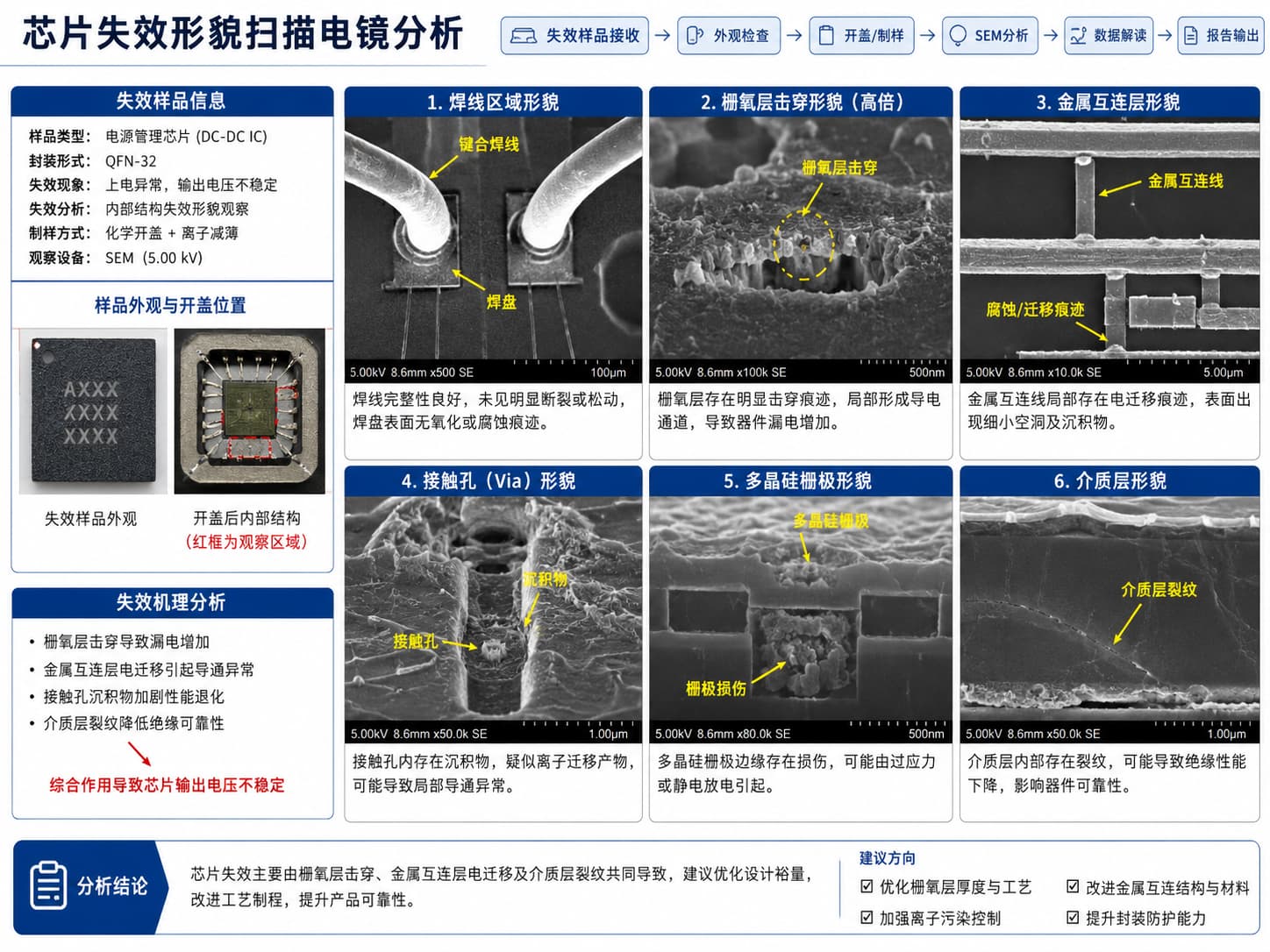

开盖只是序章，洞察才是关键。依托开盖后获得的洁净分析界面，我们会借助场发射扫描电子显微镜（FE-SEM）与能谱仪，对芯片内部进行纳米级形貌观察。无论是栅氧化层针孔缺陷、金属互连线的电迁移断线，还是钝化层下微裂纹，都能被清晰捕捉。

配合OBIRCH热点分析定位系统，我们能在百万晶体管级别中，精准锁定漏电或短路失效的异常热点位置，将物理缺陷与电性失效建立一一对应的坐标关系，为客户指明确切的故障点。

三、芯片开盖分析测试机构的五大技术优势

非破坏性开封工艺：采用低温化学开封与冷激光技术，开封后芯片电路完整性保持率达95%以上，支持后续电性能复测。

亚微米级检测精度：配备金相显微镜（最高1000×）与扫描电镜（SEM），分辨率可达0.5μm，可识别直径2μm级键合线裂纹。

多封装兼容性：覆盖DIP、SOP、QFP、BGA、QFN、CSP、WLCSP等全系列封装类型，最小可处理01005尺寸元件。

72小时快速响应：从收样到出具初步开封图像报告周期压缩至72小时内，紧急失效分析可开启24小时加急通道。

数据溯源体系：每颗芯片开封过程全程记录腐蚀时间、温度、激光功率参数，原始图像与检测报告存档周期长达10年，满足汽车行业IATF 16949追溯要求。

四、多行业场景应用：为不同工业赛道解决“芯”病

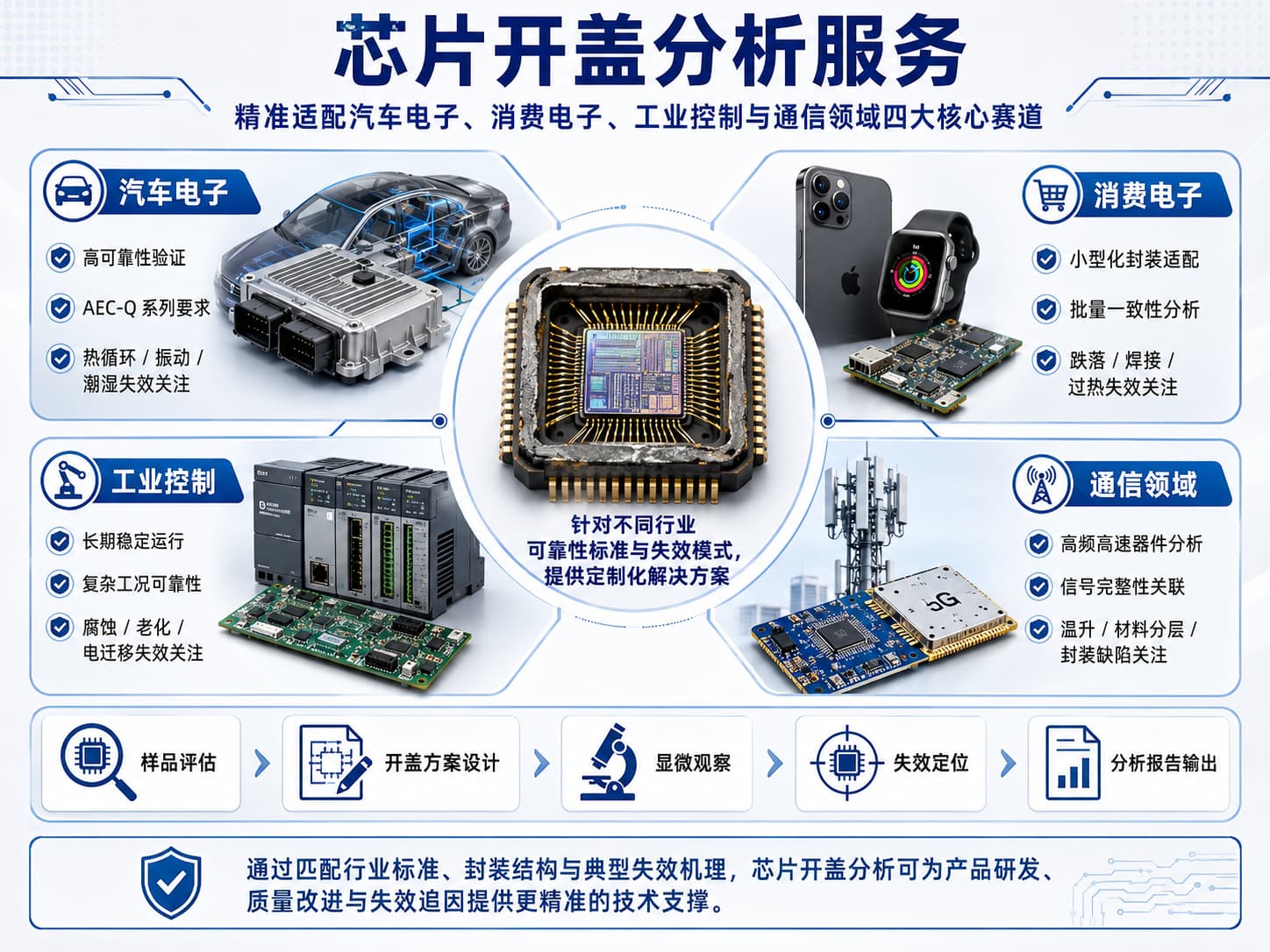

我们的芯片开盖分析服务精准适配汽车电子、消费电子、工业控制与通信领域四大核心赛道，针对不同行业的可靠性标准与失效模式，提供定制化的解决方案。

电子制造领域：SMT贴片失效根因排查

回流焊后功能异常分析：某批次IC在回流焊后良率骤降，经开封发现封装吸潮导致爆米花效应，指导客户优化烘烤工艺后批次不良率降低65%。

来料质量检验：对进口芯片进行抽检开封，识别翻新芯片与假冒产品，避免产线批量损失。

新能源汽车领域：车规级芯片可靠性验证

AEC-Q100认证辅助测试：对MCU、栅极驱动芯片进行高温老化后开封，验证铝线键合在高温循环下的蠕变性能。

BMS系统失效分析：针对电池管理系统芯片失效，通过开封定位晶圆表面金属迁移路径，明确过压击穿机理。

工业控制领域：工控芯片长期可靠性监测

PLC模块十年期老化评估：对运行十年的PLC核心芯片开封，评估键合线疲劳断裂风险，预测剩余寿命。

变频器IGBT驱动芯片失效追溯：通过开封发现栅极氧化层击穿点，追溯到晶圆制造阶段的光刻缺陷。

通信设备领域：5G基站芯片耐久性评估

PA功率放大器热失效分析：开封后观察晶圆热斑分布，结合SEM能谱分析热氧化层成分，优化散热设计方案。

光模块TOSA/ROSA封装检测：验证激光器芯片与基板间的银胶导热层均匀性，确保光功率输出稳定性。

五、广东省华南检测技术有限公司的芯片开盖分析测试机构服务优势

设备优势

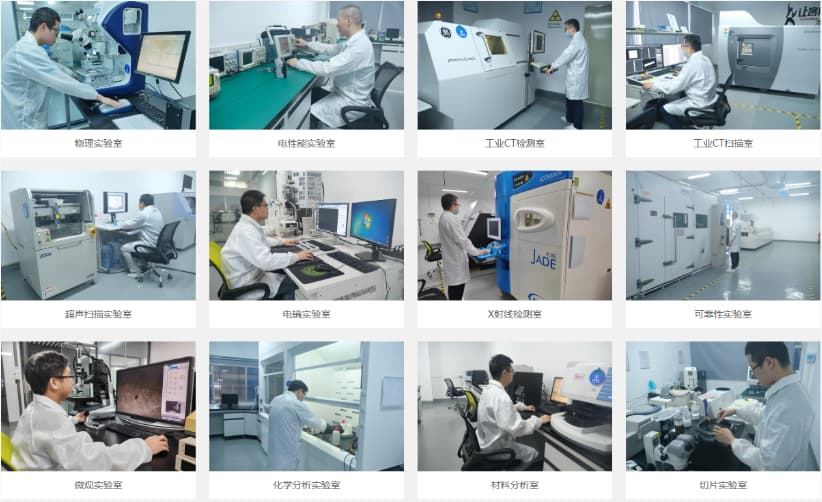

实验室配置日本岛津inspeXio SMX-225CT FPD HR微焦点X射线透视系统、基恩士金相显微镜、日立SU8220扫描电镜及配套EDS能谱仪。开封设备涵盖化学开封机与激光开封系统，可实现从传统封装到先进SiP模组的精准开封。

团队优势

核心技术团队由平均从业经验8.5年工程师组成。严格执行ISO/IEC 17025质量管理体系，开封作业依据MIL-STD-1580、GJB 548B等军用标准制定SOP，确保不同操作员间结果一致性CV值小于5%。

资质优势

检测报告可加盖CNAS与CMA。所有检测设备均通过中国计量科学研究院量值溯源，确保开封深度测量、显微镜放大倍率等关键参数溯源至国家基准。

六、芯片开盖分析测试机构典型检测案例

案例1：消费电子TWS耳机芯片封装分层分析

背景：某头部音频品牌TWS耳机充电盒管理芯片在跌落测试后功能失效，月投诉率高达3.2%。

检测过程：华南检测接收失效样品20颗，先进行X-ray透视定位封装内部异常区域，随后采用化学开封暴露晶圆表面。金相显微镜观察发现芯片角落存在大面积封装分层，分层面积占比达18%，已延伸至键合线根部。

成果数据：通过切片分析确认分层由封装材料玻璃化转变温度（Tg）偏低导致，客户据此更换高Tg环氧树脂模塑料后，跌落测试失效比例从3.2%降至0.4%，年节省售后成本超1200万元。

案例2：光伏逆变器IGBT模块键合线疲劳断裂

背景：某新能源企业1.5MW光伏逆变器在运行18个月后出现批量IGBT开路故障，现场无法判断失效根因。

检测过程：对失效IGBT模块进行激光开封，去除硅胶与陶瓷基板后暴露芯片表面。SEM观察显示发射极键合线根部存在典型疲劳裂纹，裂纹深度达线径的60%。结合能谱分析排除腐蚀因素，判定为热循环应力累积导致的机械疲劳。

成果数据：客户依据报告优化DBC基板热膨胀系数匹配设计，将功率循环寿命从2万次提升至5万次，电站运维成本降低58%。

案例3：电源管理芯片烧毁分析

背景：某国内TOP级电源管理芯片设计公司，其新品在客户端出现万分之三的随机上电烧毁，常规ATE测试无法筛选，疑似与封装工艺的微量沾污有关，面临客户索赔与订单终止风险。

检测过程： 我们接手该批次失效芯片后，并未直接进行全开盖，而是先采用了三维X射线显微镜进行无损内窥，定位到可疑空洞后，再使用激光开封机对空洞上方进行精准开窗，并配合红外微热成像锁定热点。通过开盖后的SEM与EDX成分分析，最终在空洞内壁发现了残留的助焊剂硫元素，确认为封装溢胶管控不力导致的慢性腐蚀短路。

成果数据：客户依据我们的检测报告，立刻更换了封装代工厂并优化了清洗制程。经批量验证，该问题的不良率由3000PPM直降至0PPM，新品顺利通过客户严苛的24小时带载老化验收，挽回直接经济损失逾千万元，并稳固了其作为一级供应商的行业地位。

七、常见问题解答

Q1：我们公司研发了一款新的车规级IGBT模块，在老化测试后电性能退化，无法确认是芯片本身工艺问题还是封装散热设计缺陷，贵机构能帮我定位吗？

A： 当然可以，这正是我们的核心优势所在。针对车规级模块，我们不会单纯地将器件开盖了事。我们会先利用Sonoscan超声扫描显微镜进行无损的封装分层扫描，排查是否存在基板焊料空洞，再结合客户给出的电性退化曲线进行预判。随后，通过定点激光开盖技术，精准去除IGBT芯片上方的硅胶及塑封料，暴露出铝键合线与芯片表面金属化层。最后，利用SEM高倍率下观察键合点是否存在因热循环疲劳导致的晶粒重构。我们出具的报告会明确给出“失效是由封装侧散热不良导致焊点疲劳，还是芯片侧横向扩散金属氧化物半导体（LDMOS）存在工艺瑕疵”的结论，辅助您一步到位完成责任归因与设计整改。

Q2：我们设计的是一款带有MCU的智能传感器，内部使用了铜线键合工艺，很多开盖机构都说化学酸液会腐蚀铜线，导致无法分析内部，贵机构如何解决这个行业痛点？

A： 您提到的这点非常关键，传统化学开盖法确实是铜线工艺芯片的“禁区”，因为发烟硝酸会瞬间将铜线化掉。广东省华南检测技术有限公司针对铜线器件，全面采用激光开封与等离子体刻蚀结合的无损方案。我们采用精密的激光开封机，利用激光对特定波长的吸收率差异，通过微米级光斑逐层烧蚀环氧树脂，整个过程中不与铜线发生任何化学反应。对于激光难以完全去除的激光残留碳化层，我们会再用氧等离子体进行低温灰化清洗，最终呈现出完整光亮、无任何损伤的铜键合线弧。这完全解决了铜线工艺芯片无法进行物理失效分析的难题，您可以放心地交给我们处理。

Q3：芯片开封后是否还能正常使用？

A： 化学开封会溶解封装树脂，属于破坏性检测，开封后无法复原。但激光开封若仅去除局部封装料且未损伤晶圆，部分样品可保留电性能用于后续验证。华南检测会在开封前与客户确认检测方案，根据失效分析目标选择合适工艺。

Q4：芯片开盖分析测试机构的报告能否用于供应商索赔？

A： 华南检测出具的检测报告加盖CMA与CNAS资质章，具备法律效力，可作为供应链质量纠纷、保险理赔及专利诉讼的技术证据。报告严格依据ISO/IEC 17025要求编制，包含样品描述、检测方法、原始图像、结论判定及授权签字人签章。

Q5：从送样到获取报告需要多长时间？

A： 常规芯片开盖分析服务周期为3-5个工作日，含开封、显微观察与报告编制。若仅需开封与图像采集，可加急至72小时内交付。复杂失效分析（如结合SEM、FIB截面分析）通常需7-10个工作日，具体周期根据封装类型与检测项目评估后确认。

八、开启您的芯片失效分析捷径：在线咨询，快速响应

随着半导体器件向高集成、小封装方向发展，芯片开盖分析测试机构的技术能力已成为电子制造业质量控制的必要基础设施。广东省华南检测技术有限公司将持续投入先进开封设备与失效分析人才梯队建设，以CNAS、CMA双资质保障数据权威性，为全国制造企业提供可溯源、可复现的芯片开封失效分析服务。

如需获取芯片开盖分析测试机构详细检测方案或预约技术咨询，请访问广东省华南检测技术有限公司官网或致电客服热线，我们的工程师团队将在24小时内响应您的需求。
