贴片电容失效分析：3大常见击穿原因及真实案例解读

贴片电容失效分析：3大常见击穿原因及真实案例解读

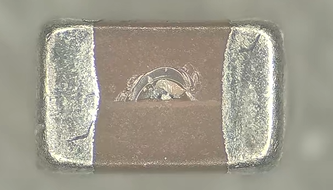

作为电子产品的核心基础元件，贴片电容（MLCC）一旦发生击穿，轻则导致功能失灵，重则引发整机短路甚至起火。对于品质经理和技术负责人来说，面对“贴片电容失效分析”的需求，最头疼的不是“坏了”，而是“为什么坏”。责任到底在供应商、在研发设计，还是在SMT生产环节？

作为专业的第三方检测机构，广东省华南检测技术有限公司（以下简称“华南检测”）每天都会接到大量关于电子元器件失效分析的委托。今天，我们不谈深奥的物理公式，直接结合一个真实案例，带大家看懂贴片电容被击穿的三大元凶。

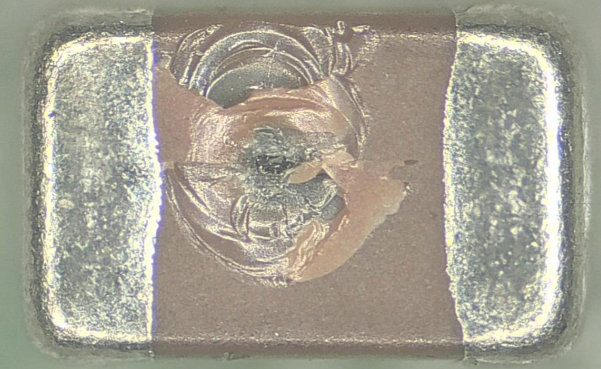

一、 电压击穿：设计余量不足的“隐形杀手”

在贴片电容失效分析的案例中，电压击穿占据了相当大的比例。这通常发生在研发设计阶段。

很多工程师为了压缩成本或节省空间，选用的电容额定电压余量不够。例如，在一条12V的电源线上，理论上选用25V耐压的电容足够，但如果电路存在尖峰脉冲或纹波过大，瞬间的过压就会将介质层击穿。这种击穿往往是不可逆的，表现为电容两端电阻接近为零。

华南检测在分析此类样品时，通常先通过I-V曲线测试确认短路特性，再结合耐压测试还原失效场景。如果发现失效电容的耐压值远低于规格书标称值，或者电路实测电压远超设计值，基本就能锁定为电压击穿。

二、 应力击穿：生产中看不见的“机械伤害”

这是目前电子制造业中最隐蔽、也最容易引发批量客诉的原因。所谓的应力击穿，主要源于PCB板在分板、贴片、组装或整机跌落时的机械应力。

真实案例还原：

上个月，华南检测收到深圳某电源设备厂商的紧急委托。该厂生产的某型号电源模块，在终端客户使用3个月后，出现了约5%的批量短路失效。客户怀疑是电容本身质量有问题，要求我们进行贴片电容失效分析，以便向供应商索赔。

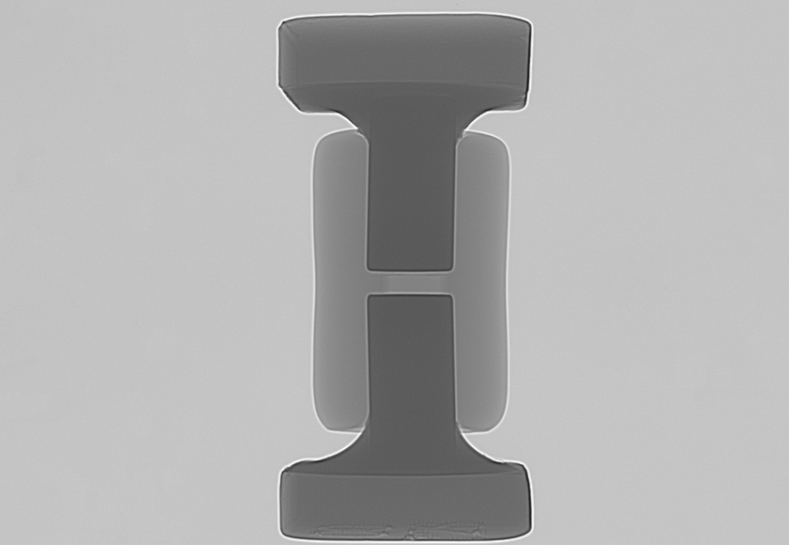

我们拿到失效板后，首先通过X-Ray无损检测，发现失效电容内部电极层并未出现明显的烧毁空洞。

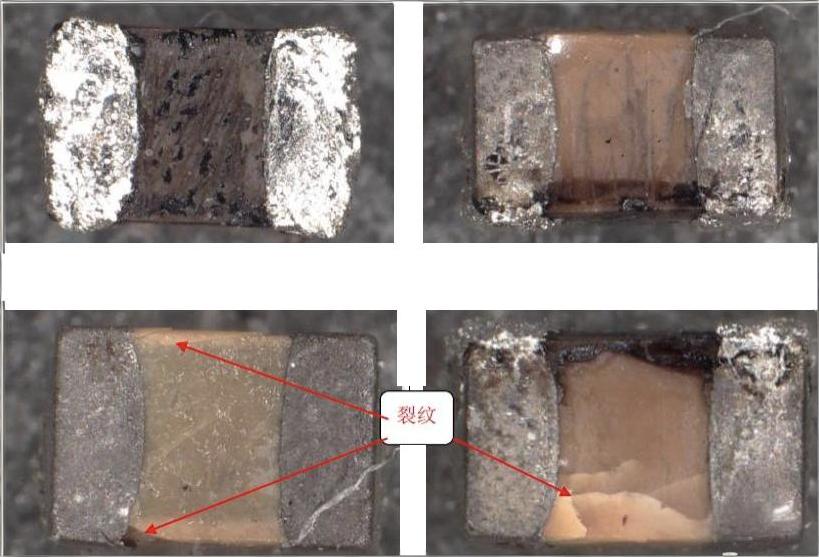

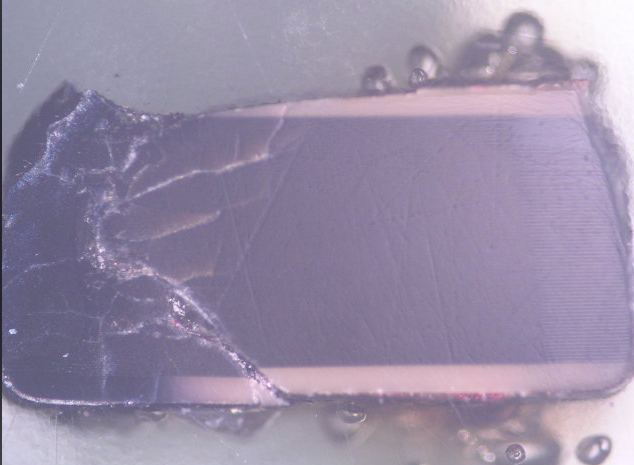

接着，我们进行切片分析（金相显微镜观察）。在显微镜下，令人惊讶的一幕出现了：电容内部的陶瓷介质层呈现出一条清晰的、从受力点向内部延伸的“斜向裂纹”，这是典型的“弯曲应力击穿”特征。

我们进一步追溯生产线，最终发现是工人在组装外壳时，螺丝扭力过大，导致PCB板轻微变形。而这个失效电容恰好位于板边受力点附近，长期承受微小的弯曲应力，导致内部裂纹逐渐扩展，最终在使用3个月后彻底击穿短路。

这个案例告诉我们，很多时候电容本身并没有质量问题，而是生产过程中的机械应力成为了“压死骆驼的最后一根稻草”。

三、 缺陷击穿：原材料或工艺的“先天不足”

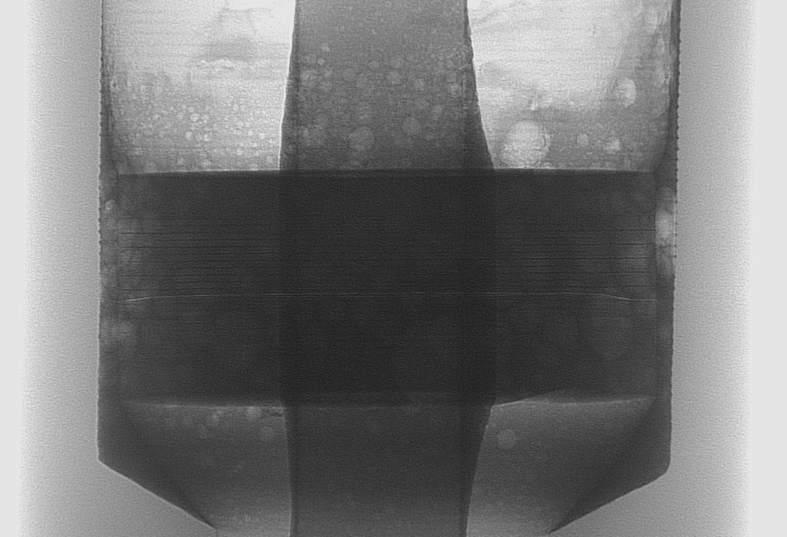

除了外部应力，电容自身的制造缺陷也是导致击穿的重要原因。这包括陶瓷介质层内部存在空洞、杂质，或者电极层印刷不均匀等。

这类缺陷击穿通常具有“早期失效”的特征。也就是产品在工厂老化测试阶段，或者出货给客户后很短时间内就会暴露。

对于这类贴片电容失效分析，华南检测通常采用化学开封技术，将外层保护层去除，直接观察内部电极结构。如果发现电极之间存在明显的异常连接点，或者介质层存在原始裂纹，则可以判定为电容本体质量缺陷，属于供应商责任。

结语：让专业的人做专业的事

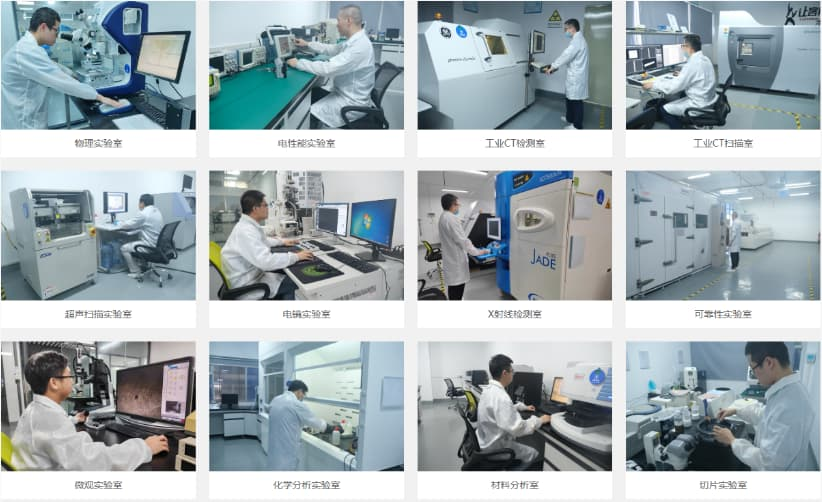

无论是电压、应力还是缺陷，每一种贴片电容击穿的原因都指向了不同的责任方（研发、生产、供应商）。作为第三方检测机构，广东省华南检测技术有限公司的价值就在于用数据和事实说话，通过X-Ray、SAT（超声波扫描）、SEM（扫描电镜）及切片分析等专业手段，精准定位失效根因，帮您明确责任，避免质量纠纷带来的经济损失。

如果您正在被“贴片电容失效分析”的问题困扰，或者手头有失效样品需要定性，欢迎随时联系我们。广东省华南检测技术有限公司现面向广大电子企业提供免费初步评估服务，您只需寄送失效样品，我们将在2个工作日内给出初步的失效模式判断。

华南检测：www.gdhnjc.com

让每一颗电容的失效都“死得明白”，是我们对品质的承诺。
