热重分析测试怎么做才准？TGA Q500实测案例告诉你答案

热重分析测试怎么做才准？TGA Q500实测案例告诉你答案

研发工程师在做新材料开发或工艺优化时，经常需要回答一个问题：这款材料在高温下能撑多久？什么时候开始分解？残留多少？这些问题，靠热重分析测试就能给出明确答案。

但很多工程师发现，同样是做热重分析测试，不同机构拿出来的数据差异却不小——曲线漂移、重复性差、特征温度点对不上，到底哪个环节出了问题？今天我们就从实操角度，结合TGA Q500热重分析仪的真实测试案例，聊透热重分析测试的那些事。

TGA Q500做热重分析，优势在哪？

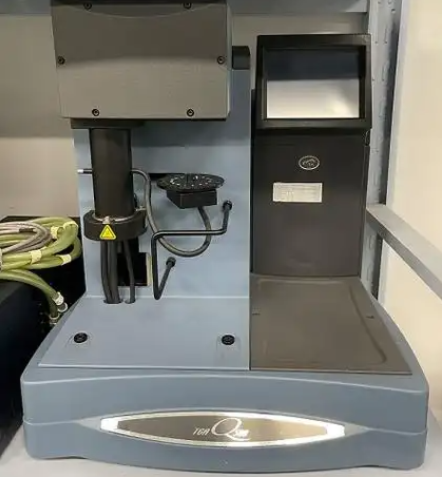

TGA Q500是TA Instruments的一款经典热重分析仪，在材料检测领域认可度很高。它的核心优势有两个：

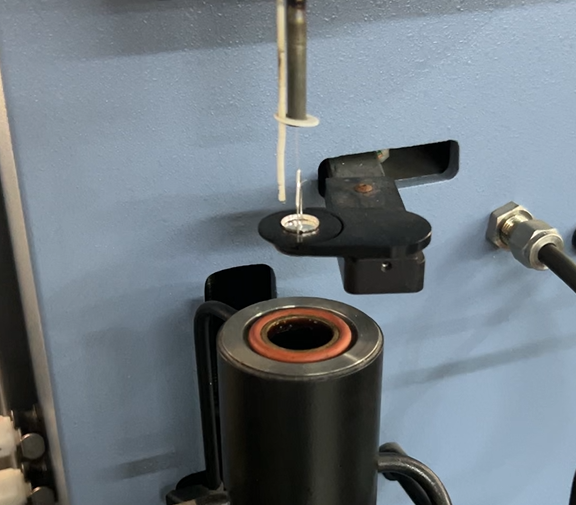

一是天平灵敏度高。TGA Q500采用专利的垂直式天平设计，基线稳定性好，能准确捕捉微克级别的质量变化，这对于分析材料早期分解、微量挥发物非常关键。

二是温控精度好。仪器最高温度可达1000℃（或1200℃选配），升温速率可准确控制，能够模拟不同工况下的热行为。配合铂金或氧化铝坩埚，无论是高分子材料、金属粉末还是陶瓷前驱体，都能稳定测试。

碳纤维复合材料热失重全过程还原

说这么多，不如看一个真实案例。上个月，我们接到一家无人机企业的委托：他们自主研发的碳纤维增强复合材料，需要验证在800℃~1000℃区间的热稳定性，尤其是判断树脂基体的完全分解温度点。

样品送来后，工程师先做了前处理——将材料切成直径4mm、高度3mm左右的圆柱体，确保样品与坩埚底部充分接触，避免热传导不均。设备选用TGA Q500热重分析仪，配置铂金坩埚，测试气氛设置为氮气保护（模拟惰性环境）。

升温程序设定为：从室温以20℃/min升至1000℃，全程记录质量变化。在约620℃时，曲线出现第一个明显台阶，失重约11%，这是树脂基体开始热分解；到870℃左右，曲线趋于平缓；当温度超过950℃时，曲线基本稳定，残余质量约为58%，主要是碳纤维骨架和灰分。

最终，客户拿到了完整的热失重曲线和特征温度点，据此优化了预氧化工艺，将材料在900℃下的失重率从原来的5.2%降到了1.8%。这个案例说明，热重分析测试不仅是判断材料能否“扛住”高温，更是优化工艺的“导航仪”。

热重分析测试，样品准备别踩这3个坑

很多工程师觉得，送样就是把材料切小块寄过去，其实不然。样品准备环节的细节，直接决定测试数据的有效性。

第一，样品量要适中。热重分析测试通常推荐5~15mg，样品量太少，失重信号弱、误差大；样品量太多，传热延迟，特征温度点会往后“漂移”。

第二，样品形态有讲究。粉末样品要压实，避免松散结构导致热传导不均；块状样品要保证底面平整，跟坩埚底部充分接触。如果样品在升温过程中体积膨胀明显，最好预压成型。

第三，明确测试气氛。高温下，气氛选择直接影响样品反应路径。是氮气、氩气这样的惰性气氛，还是模拟空气的氧化气氛？一定要跟工程师提前沟通清楚，否则测出来的结果跟实际应用场景完全是两回事。

数据解读：从曲线看材料高温稳定性

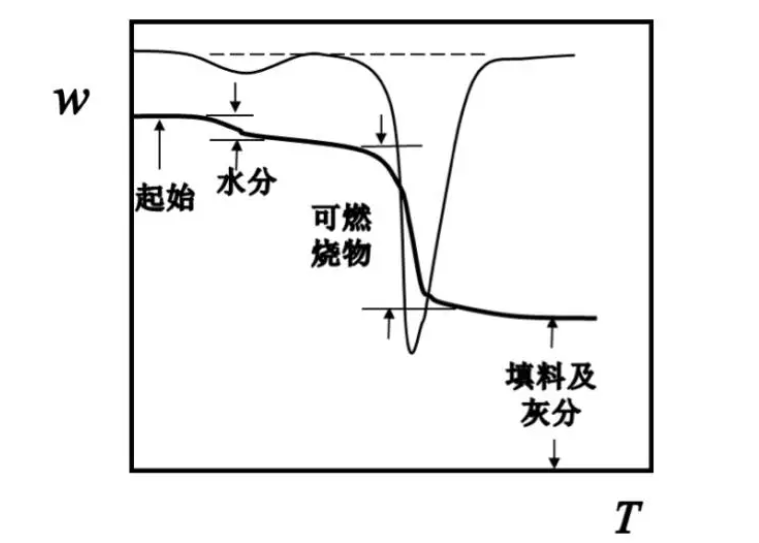

拿到热重分析报告，工程师关心的通常是三个点：起始分解温度、最大失重速率温度、以及终温下的残余质量。

起始分解温度代表材料开始“扛不住”的临界点，这个温度如果低于设计工况，就需要考虑改配方。最大失重速率温度则对应材料内部结构剧烈变化的阶段，往往是优化工艺的参考依据。而1000℃下的残余质量，直接反映了材料在高温下的稳定性——残余质量越高，耐温性能越好。

但需要提醒一点：高温段的热重分析测试，曲线在后期可能会出现轻微波动，这并不一定是材料本身的问题，可能是气流扰动或基线漂移。有经验的工程师会通过重复测试或空白基线扣除来确认数据的可重复性。

为什么选择我们做热重分析测试？

广东省华南检测技术有限公司，专注材料与元器件失效分析、可靠性测试多年。在热重分析测试领域，我们配备TGA Q500热重分析仪，设备定期校准，确保数据溯源到国家标准。最高测试温度可达1000℃（选配1200℃），覆盖高分子材料、复合材料、金属粉末、陶瓷材料等常见类型。

我们的工程师团队平均从业年限超过8年，对于样品前处理、气氛选择、异常曲线诊断都有丰富的实操经验。无论是材料研发阶段的热稳定性评估，还是生产过程中的批次一致性验证，我们都能提供专业、可靠的支持。

如果您正在寻找热重分析测试的靠谱机构，欢迎随时联系我们。带上您的材料来聊聊，我们帮您把高温稳定性这关把牢。
