图像尺寸测量仪应用研究及其特点分析

图像尺寸测量仪是一种采用非接触式投影成像原理，快速扫描工件尺寸及轮廓的高精度测量仪，具有检测速度快、操作快捷、测量精度高、设备小巧等特点。设备基于极高像素CCD镜头、广角大景深双远心镜头，无需严格定位，就能清晰地获取放大后的工件影像，并采用智能软件分析，仅需数秒就可自动识别和测量工件的多个位置，极大提高了批量生产过程中质量控制效率。

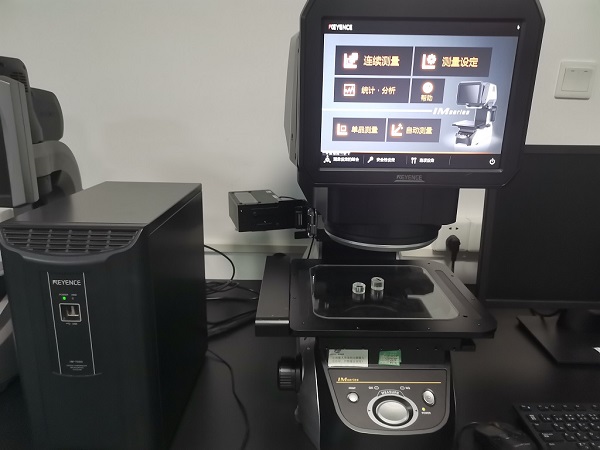

设备及测试应用

该设备适用于以尺寸测量为目的应用领域，如工业制造领域：五金、塑料、橡胶、医疗等行业。

测试原理

图像尺寸测量仪使用的是一种新型的影像测量技术。它和传统的二次元影像测量仪不同的是它不再需要光栅尺传感器量具作为位移参考，也不需要经过放大产品影像来保障测量精度。由光学显微镜对待测物体进行高倍率光学放大成像，经过ccd摄像系统将放大后的物体影像送入计算机后，能高效地检测各种复杂工件的轮廓和表面形状尺寸、角度及位置，特别是精密零部件的微观检测与质量控制。

设备特点

图像尺寸测量仪在测量过程中，能利用其强大的控制软件，不仅能识别位置及原点，自动保存测量结果，一键输出统计数据，大幅缩短测量和记录的时间，还能减少人为误差，通过非线性误差修正，极大地提高测量精度。

设备技术特点

l工作台X/Y轴行程：100*100mm，承受负重：5kg；

l工作台Z轴行程：75mm；

图像测量：

l视野：广视野测量模式：200*200mm，高精度测量模式：125*125mm

l最小显示单位：0.1μm

l重复精度：坐标台未移动（广视野测量模式：±1μm，高精度测量模式±0.5μm），坐标台移动（广视野测量模式：±2μm，高精度测量模式±1.5μm）

l测量精度±2σ：无连接（广视野测量模式：±5μm*1，高精度测量模式±2μm*2），有连接{广视野测量模式：±（7+0.02L）μm*3，高精度测量模式±（4+0.02L）μm*4}

动态光探头测量：

l可测量范围（XY）：90*90mm

l测量深度：30mm

l动态光探头直径：Φ3mm

l测量力：0.015N

l重复精度：±2μm*5

l测量精度：±（8+0.02L）μm*6

设备功能

l连续测量：通过设定好的参数，快速、批量地对工件进行尺寸测量。

l单品测量：针对单个工件进行测量。

l统计和分析：对测得数据进行统计和分析。

案例图片展示

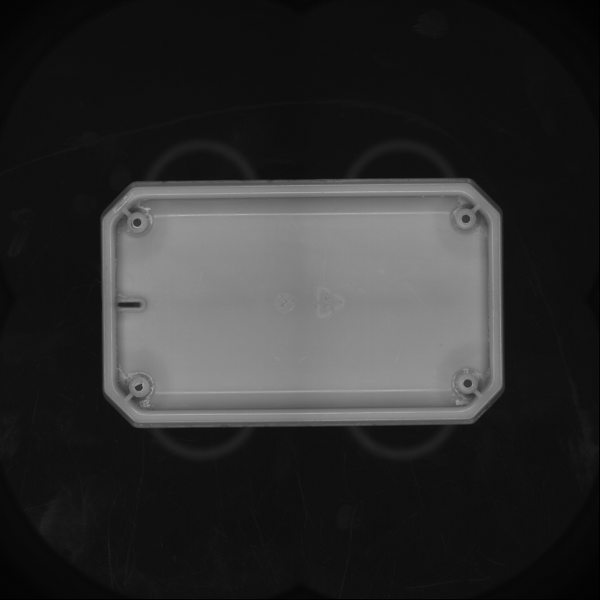

工件成像

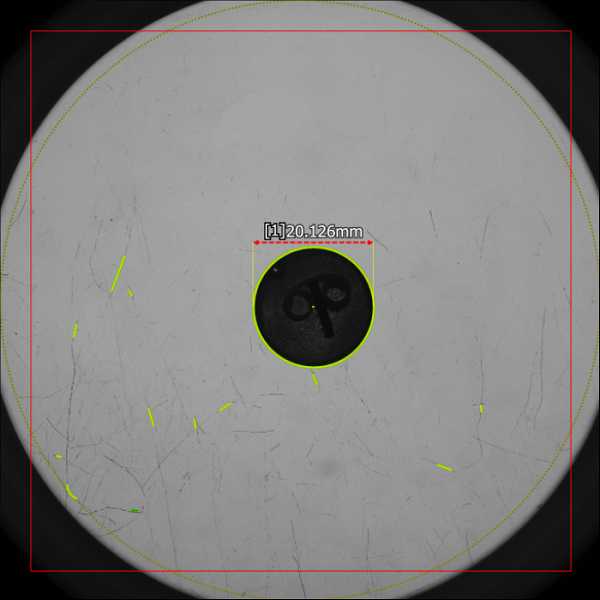

测量工件直径

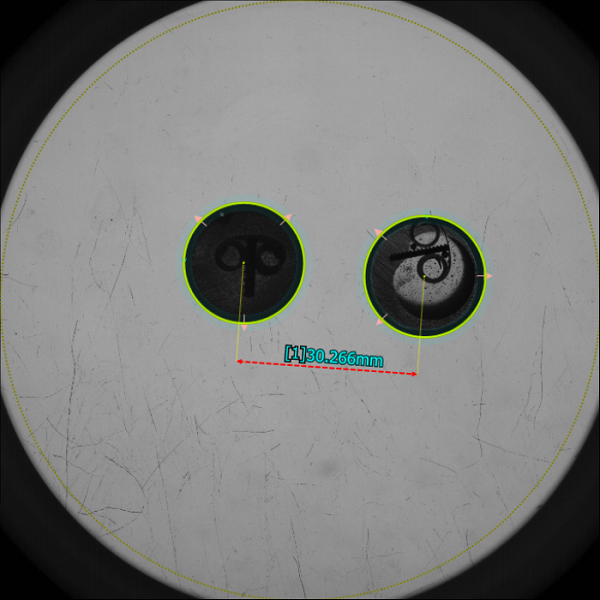

测量圆心距

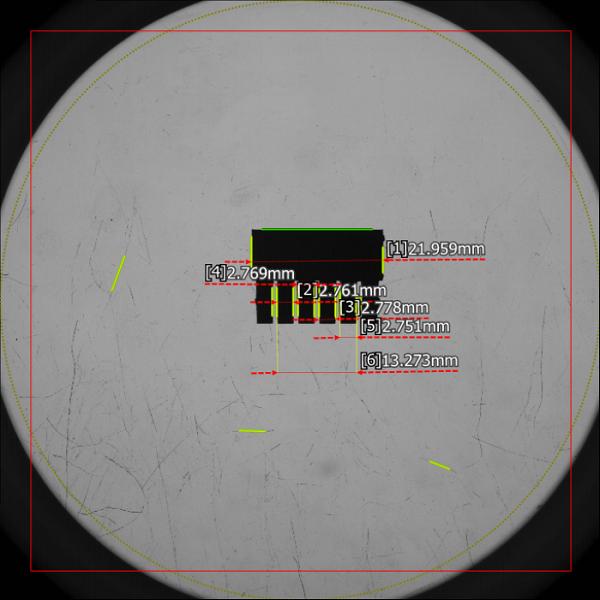

测量工件尺寸规格

测试流程

1、确定好检测项目、检测条件、检测标准；

2、业务员依据试验大纲给出试验报价；

3、签订委托检测协议书，明确单位名称、产品名称、检测项目的等内容；

4、委托方支付测试费，测试工程师安排试验排期；

5、确定检测日期后，委托方邮寄样品；

6、委托协议书录入系统，分配专业测试工程师进行测试；

7、测试通过，试验后5个工作日出具检测报告；

8、出具电子版/纸制版中文检测报告。
