PCBA失效分析检测：解决不明故障，为您的产品质量准确溯源

PCBA失效分析检测：解决不明故障，为您的产品质量准确溯源

‍一块不明失效的PCBA板，可能正让您的生产线损失数十万元。 当设备间歇性死机、产品批量返修，而工程师反复调试却找不到失效根源时，您面对的不仅是技术难题，更是一场对成本、周期和信誉的消耗战。本文将为您揭示，专业的PCBA失效分析检测如何精准定位故障元凶，将未知风险转化为可知、可控的改进动力。

一、当故障成为谜题：为什么你的PCBA问题总是重复发生？

生产线突然停滞，一批产品在老化测试中接连“暴毙”，售后返回的故障板卡原因成谜。您是否经历过这样的场景：更换了某个元器件后，问题看似解决，但几周后同样的故障在另一批产品上再次上演？

这种“幽灵故障”的背后，往往是失效根源未被真正挖掘。简单的更换只能治标，PCBA失效分析检测的意义，就在于深入微观世界，进行一场科学的“病理解剖”。

它不仅回答“是什么坏了”，更要回答“为什么坏”、“如何在设计或生产端预防”。对于研发、品控及供应链管理者而言，这是一项将质量问题从被动应对转向主动防御的关键投资。

二、静电放电（ESD）如何“完美谋杀”您的昂贵芯片

您可能认为，元器件损坏必然留下灼痕、鼓包等明显痕迹。但有一种失效模式，如同一个技艺高超的“刺客”，瞬间致命且不留明显外伤，它就是静电放电（ESD）。

在生产、组装、测试甚至包装过程中，人体或设备累积的静电可能高达数千伏。当它通过引脚瞬间注入芯片内部时，会导致栅氧层击穿、金属熔融等损伤。

其阴险之处在于：受损的芯片可能并非立即完全失效，而是性能逐渐退化，在客户端表现为时好时坏的间歇性故障，极难复现和诊断。

这正是PCBA失效分析的价值所在——通过专业的失效分析检测机构，利用扫描电镜（SEM）等微观分析设备，可以像侦探一样在微米尺度上，找到那微不足道却足以致命的击穿点，为索赔和责任界定提供铁证。

三、洞见微观：核心技术如何锁定“隐形杀手”

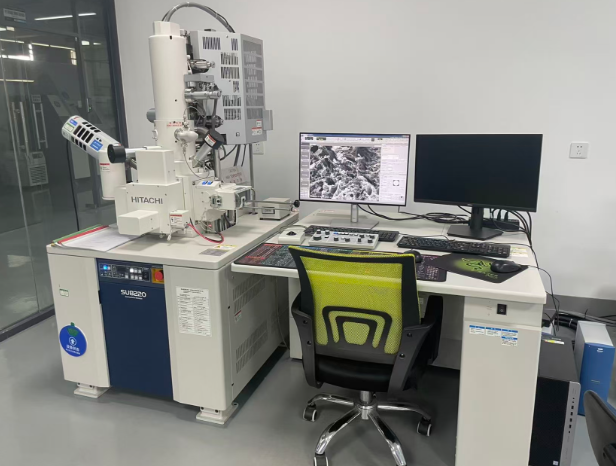

面对错综复杂的失效现象，专业的PCBA失效分析机构依赖于一套由表及里、从宏观到微观的精密检测体系。其中，扫描电子显微镜（SEM）与能谱分析（EDS） 堪称分析领域的“黄金搭档”。

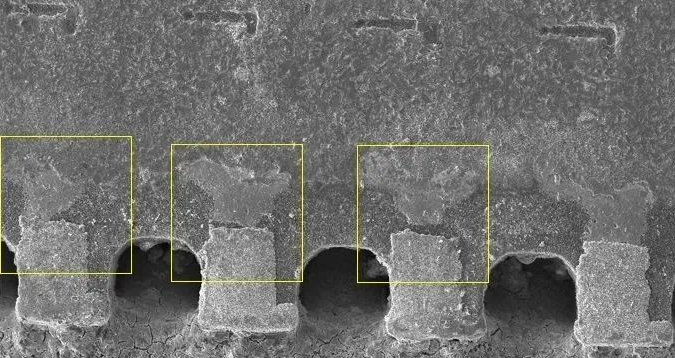

SEM能提供高达数万倍的超高分辨率图像，清晰呈现焊点开裂的形貌、金属间化合物的生长、芯片表面的微观裂纹等，这些是光学显微镜无法触及的细节。

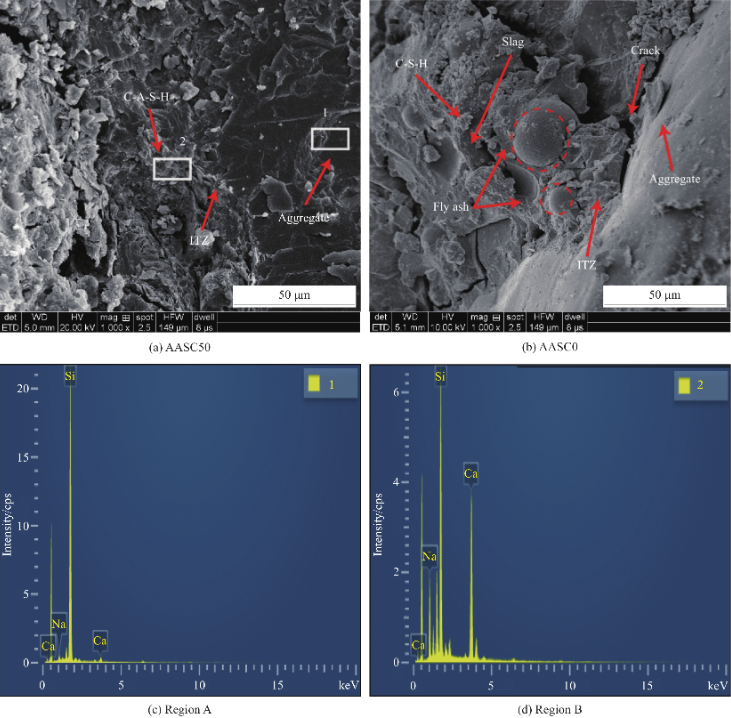

EDS则能对微小区域进行元素成分分析，判断异物来源、确认腐蚀产物成分、甄别镀层异常。

例如，通过EDS发现焊点表面存在异常的氯元素峰值，就能锁定腐蚀源于某道清洗工艺的残留；通过SEM观察到BGA焊球的脆性断裂形貌，就能追溯至不当的回流焊温度曲线。

华南检测正是凭借此类高端设备与专家经验的结合，实现对失效点的精准“画像”，超越常识，直抵问题本质。

四、从焊点到材料：全产业链追溯的真正价值

一块PCBA的失效，根源未必在组装环节。真正的深度分析，必须具备全产业链的追溯视野。

专业的分析不会止步于“发现芯片损坏”。我们会追问：是芯片本身有缺陷，还是焊接热损伤？焊接问题是因为焊膏不良，还是PCB焊盘可焊性差？PCB的问题又是否源自基材或镀层工艺？

作为具备全材料检测能力的机构，华南检测的优势在于能够进行系统性溯源：

元器件级分析：开封（Decap）、内部目检、参数测试，判断是否为元器件固有缺陷。

PCB基板分析：检查铜箔厚度、结合力，检测玻璃化转变温度（Tg），分析CAF（导电阳极丝）现象。

工艺材料分析：分析焊锡合金成分、助焊剂残留，评估其是否符合工艺要求。

这种覆盖“元器件PCB焊料工艺”的全链条分析能力，确保我们能从现象倒推至上游的根本原因，为您提供真正具有改进价值的解决方案，而非一份简单的检测报告。

五、经典案例：一个“偶发”复位故障背后的工艺秘密

现象：某工业控制器在客户端偶尔出现不明原因的自动复位，故障率约0.5%，无法在工厂测试中复现，成为困扰客户多年的“幽灵问题”。

我们的分析：接收故障板后，通过电性能测试锁定复位线路异常。在X射线下未发现明显焊接缺陷。随后，利用金相切片技术对复位线路上的关键去耦电容焊点进行剖切。

发现：在SEM高倍镜下，发现电容焊端与PCB焊盘之间的界面存在微小的“收缩裂缝”，且裂缝面呈现脆性断裂特征。

根源追溯：结合裂缝形貌与EDS成分分析，推断出该裂缝是在回流焊冷却过程中，由于元器件与PCB的热膨胀系数（CTE）失配，在机械应力下产生的。进一步调查发现，该批次PCB的厚度公差处于下限，加剧了此应力。

解决：建议客户优化PCB厚度管控，并调整该位置的钢网开孔设计，以增加焊点强度。措施实施后，该故障模式彻底消失。

这个案例充分体现了PCBA失效分析如何将“偶发玄学”变为“可防可控的科学”。

华南检测：https://www.gdhnjc.com/news_x/350.html

六、科学流程：四步揭秘失效真相

作为专业的失效分析检测机构，我们遵循严谨、科学的标准化流程，确保每个结论都经得起推敲：

1、信息收集与电学验证：详细记录失效背景，通过IV曲线测试、热像仪定位等，准确复现并定位电气故障点。

2、无损检测与外观精查：运用3D XRay、光学显微镜等，全面检查外部损伤、焊接缺陷及内部结构异常。

3、破坏性物理分析与机理判断：在必要时进行切片、开封，利用SEM/EDS等进行微观结构与成分分析，确定失效的物理化学机理。

4、综合诊断与改进建议：整合所有数据，追溯至设计、工艺、材料或应用环境的具体原因，提供具有可操作性的预防措施报告。

七、立即行动：别让未知故障在您的产品中持续蔓延

每一次无法解释的故障，都是一个潜在的风险种子。它在您的仓库里、在客户的生产线上，随时可能发芽，引发更大的召回与信誉危机。

时间，是质量成本中昂贵的部分。 每延迟一天进行彻底的PCBA失效分析检测，相同的故障就可能已经悄然潜入了下一批产品，让您的损失呈指数级增长。

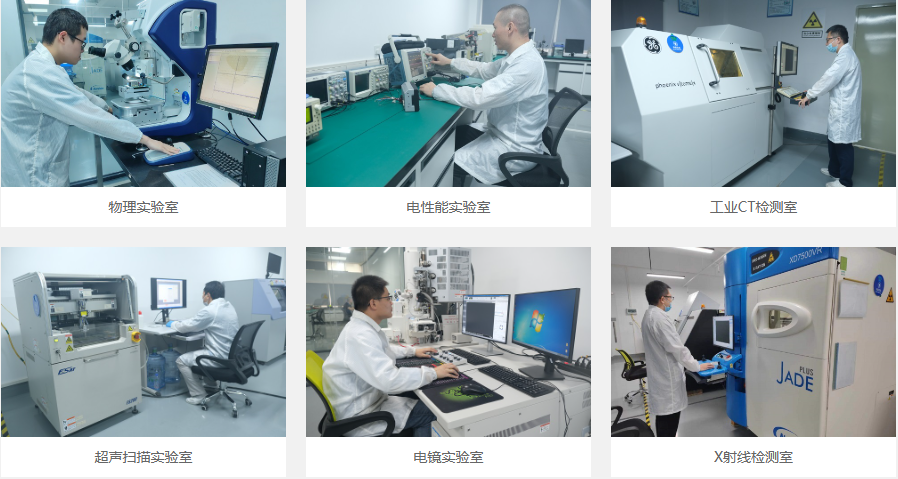

广东省华南检测技术有限公司，作为扎根广东、服务全国的权威第三方实验室，我们不仅提供检测报告，更提供从失效分析到工艺改善的全链条可靠性解决方案。我们拥有覆盖电子全产业链的分析设备和资深专家团队，致力于成为您产品质量可靠的“守护者”与“诊断医生”。

不要让“幽灵故障”继续消耗您的利润与信誉。立即点击咨询，将棘手的失效板卡交予我们。 华南检测将用科学的证据链，为您揭示故障真相，切断问题根源，将质量风险转化为产品的核心竞争力。
