在电子设备可靠性领域，元器件失效分析是定位问题、提升品质的关键环节。其中，MOS管失效分析因其结构的特殊性而成为常见且重要的课题。本文将通过一个由专业失效分析检测机构执行的完整案例，深度剖析MOS管栅氧击穿失效分析的标准流程、根本原因及解决方案，为广大工程师和质量控制人员提供宝贵参考。

一、 MOS管失效背景与分析流程概览

本次电子元器件失效分析的对象是2PCS MOS管，其中1PC为良品（OK品），1PC为不良品（NG品）。失效现象为NG品无法实现信号翻转，且阻值读数异常。为定位根本原因，广东省华南检测技术有限公司启动了一套完整的分析流程，旨在通过层层递进的检测，精准定位MOS管栅氧击穿失效分析的核心问题。标准的分析流程包括：外观检查、电特性测试、X-RAY测试、破坏性分析以及SEM&EDS测试。

二、 MOS管失效详细分析与核心发现

1. 外观检查：排除外部物理损伤

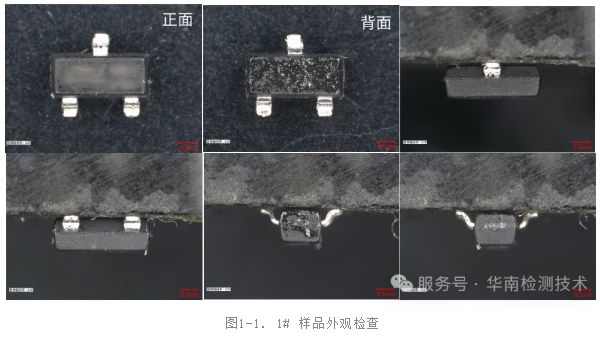

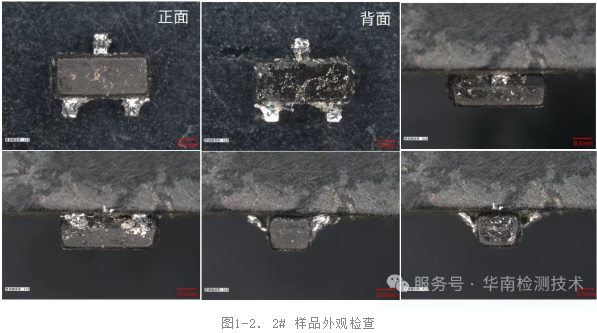

首先在光学显微镜下对样品进行观察。结果显示，OK品与NG品在铜线位置均存在焊珠颗粒，但此现象为共性，并非导致本次NG品功能异常的直接原因。这初步表明，问题可能隐藏在器件内部，需要进行更深入的元器件失效分析。

2. 电特性测试：捕捉典型失效症状

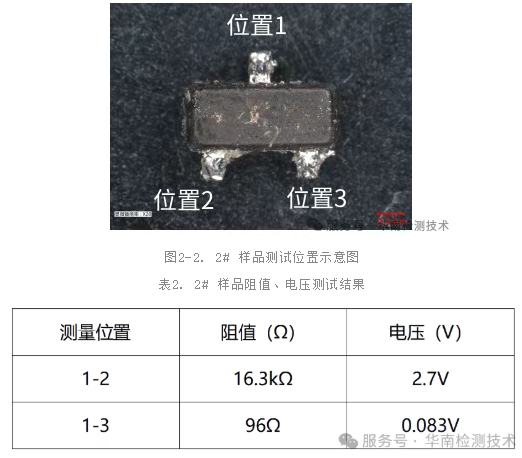

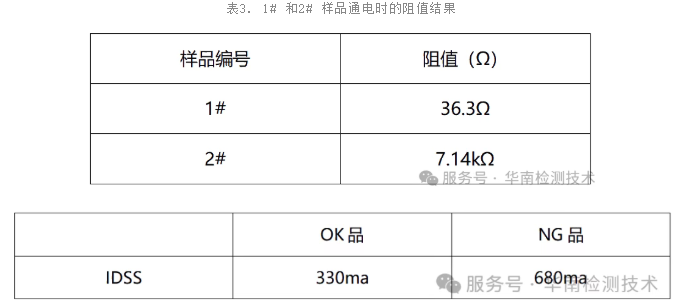

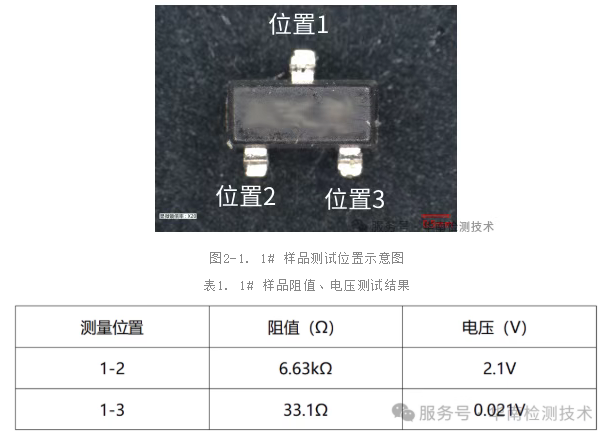

电特性测试是MOS管失效分析中定位问题的关键。我们首先使用万用表进行测量，发现NG品在特定脚位间的阻值（如16.3kΩ）远高于OK品（6.63kΩ）。随后，在DS脚位施加5V电压进行动态测试，NG品的阻值（7.14kΩ）同样异常偏高。

这揭示了什么？
这种阻值异常升高的现象，本质上是源漏极之间漏电流急剧增大的直接体现。这正是栅氧层击穿的典型电学特征，为后续的MOS管栅氧击穿失效分析提供了明确的方向。

3. X-RAY与破坏性分析：聚焦芯片本体

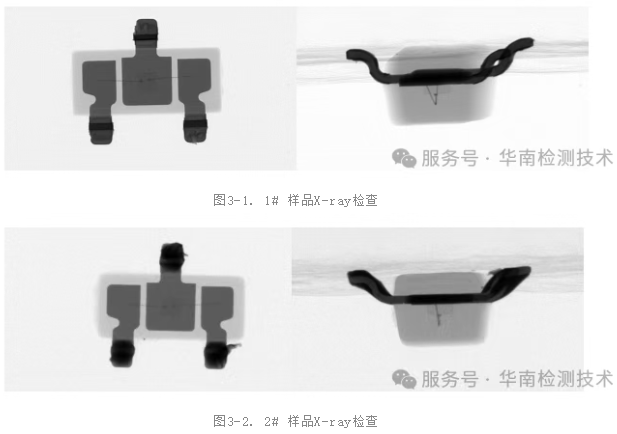

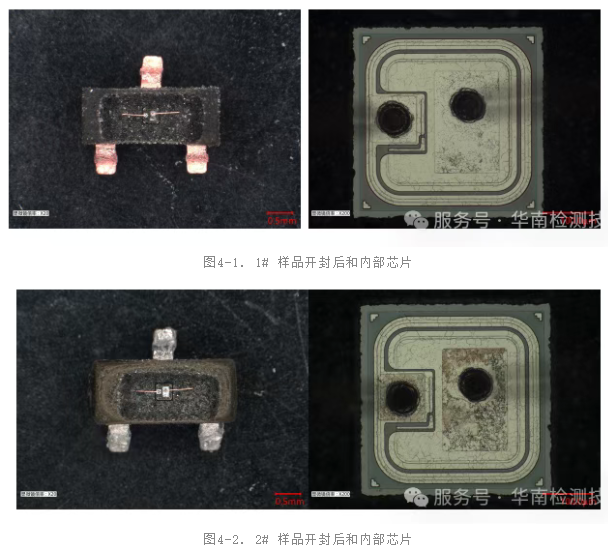

为了探查内部，我们进行了X-RAY分析，结果显示OK品与NG品均未发现焊线异常，这排除了封装互联问题。随后进行的开封破坏性分析，在显微镜下也未见芯片表面有明显的物理损伤。

这些测试的意义何在？
X-RAY的作用在于无损观察内部结构，排除封装隐患。而破坏性分析则让我们能直接审视芯片核心。这两步将故障点精准地聚焦于芯片内部的微观结构，指引我们走向最终的材料成分分析。

4. SEM&EDS测试：锁定根本原因的证据

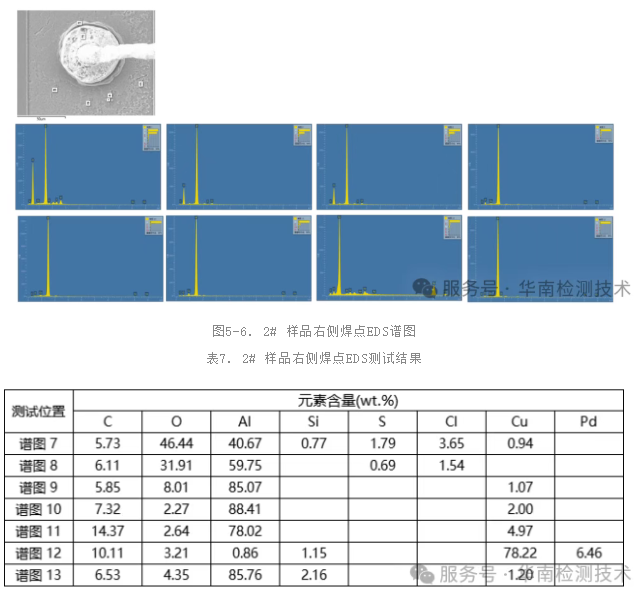

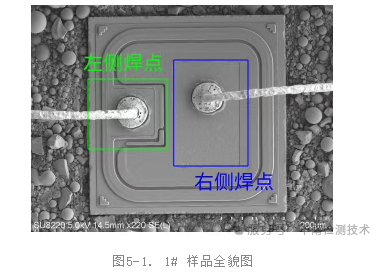

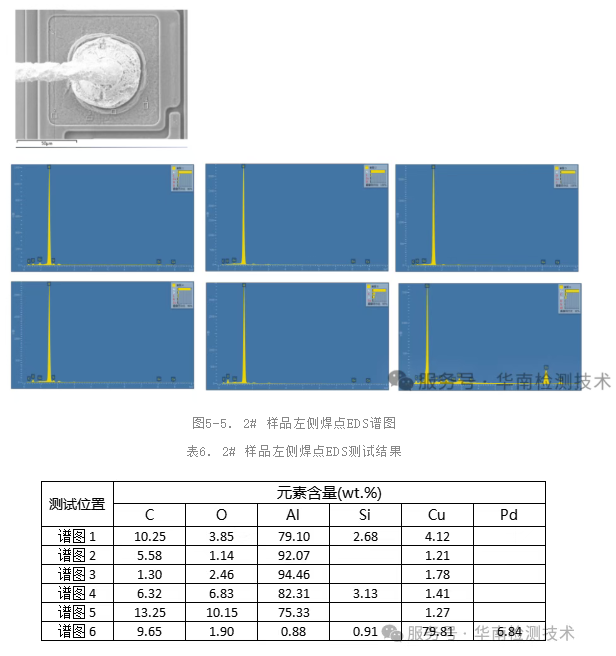

扫描电镜与能谱分析是本次电子元器件失效分析的决定性环节。对焊点进行EDS元素分析后发现，NG品右侧焊点的某些检测点位出现了异常高的氧元素含量（高达46.44%），并伴有硫、氯等污染元素。而OK品的成分则相对纯净。

这些污染物如何导致失效？
这些污染物和异常氧化现象会显著降低栅氧层的绝缘强度与可靠性。在电场作用下，它们成为导电路径的薄弱点，诱发栅氧击穿。这一发现为本次MOS管栅氧击穿失效分析提供了直接的微观证据。

三、 综合分析结论与行业建议

通过以上系统的元器件失效分析，我们确认：NG品MOS管因制造过程中可能引入了污染物或受到静电损伤，导致栅氧层完整性被破坏。在通电工作时，源漏极之间产生大漏电流，导致栅氧层击穿，造成MOS管功能失效。

基于这一结论，我们为业界提出两大核心建议，以预防此类MOS管失效分析中常见的问题：

加强生产制程静电管控：必须从源头上杜绝ESD对敏感栅极的潜在损伤，这是预防栅氧击穿最有效的措施之一。

优化MOS管保护电路：在电路设计端，应增加适当的缓冲电路或稳压器件，以抑制工作中可能出现的浪涌电压和过压应力，为器件提供可靠的保护屏障。

华南检测：https://www.gdhnjc.com/websiteMap

四、 结语

本次完整的MOS管栅氧击穿失效分析案例，广东省华南检测技术有限公司系统地展示了一家专业失效分析检测机构如何通过多技术联用，从电气异常现象追溯到微观材料成分的根本原因。深入的电子元器件失效分析不仅是一个解决问题的过程，更是持续改进产品可靠性、指引设计和生产方向的重要活动。对于高可靠性要求的领域，重视并善用专业的元器件失效分析服务，是保障产品长期稳定运行不可或缺的一环。
