螺钉断裂原因深度剖析与预防全解析（华南检测案例）

在工业应用中，螺钉的断裂失效是一个常见但又关键的问题，它可能引发设备故障甚至安全事故。本文将深入分析螺钉断裂的原因，并提供有效的预防措施，帮助您避免类似问题的发生。

一、断口分析

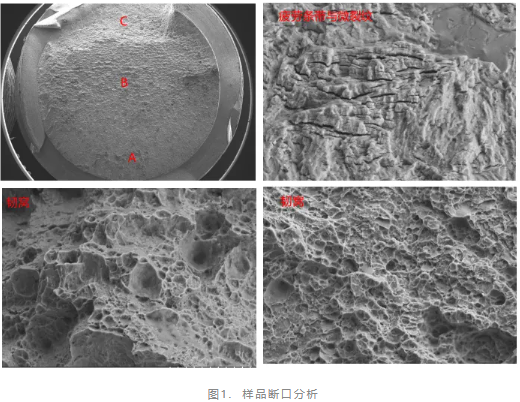

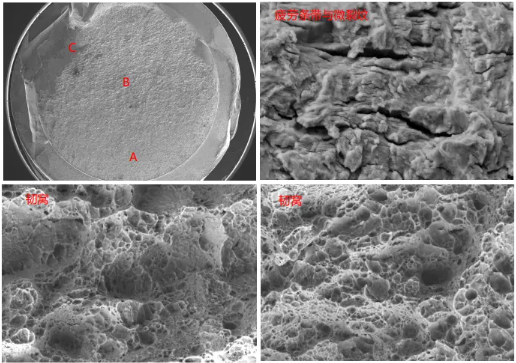

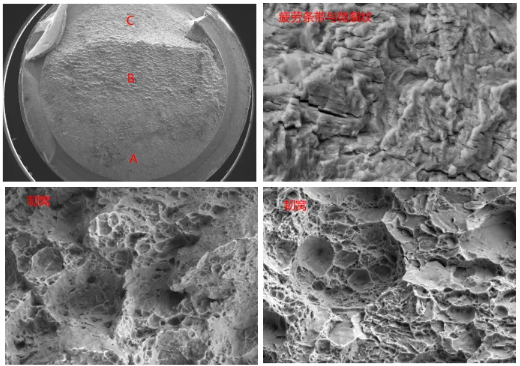

通过扫描电镜观察1号至6号样品的断口形貌，发现它们基本一致。具体表现为：位置A呈解理形貌，断面相对平缓，且可见疲劳条带和微裂纹；位置B呈纤维状，可见大量韧窝；位置C断口起伏大，可见大量韧窝形貌。这些特征为后续的分析提供了重要线索。

二、金相组织检测

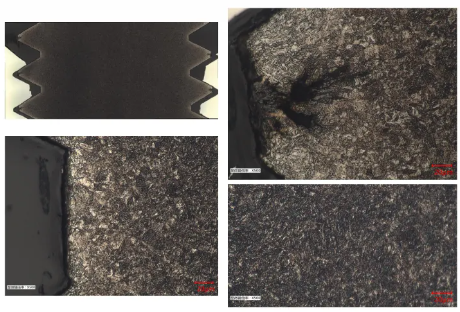

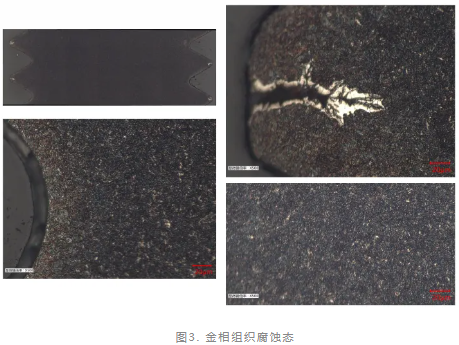

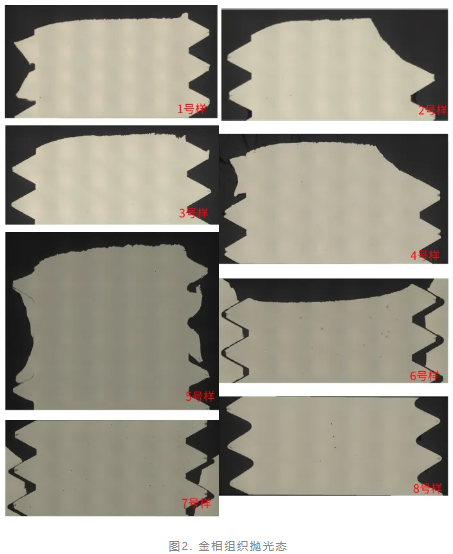

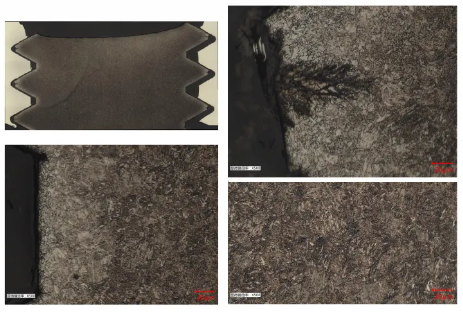

将1号至8号样品镶嵌制样并磨抛后，观察到1号至6号样品的断裂均发生在螺纹根部倒角应力集中位置。进一步腐蚀处理后，发现各样品均为回火索氏体组织，但1号至7号样品表面存在部分脱碳现象。这种脱碳现象会显著降低螺钉的表面硬度和疲劳强度。

三、维氏硬度检测

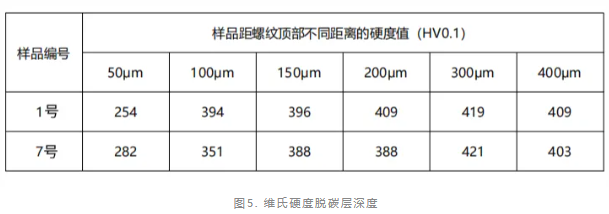

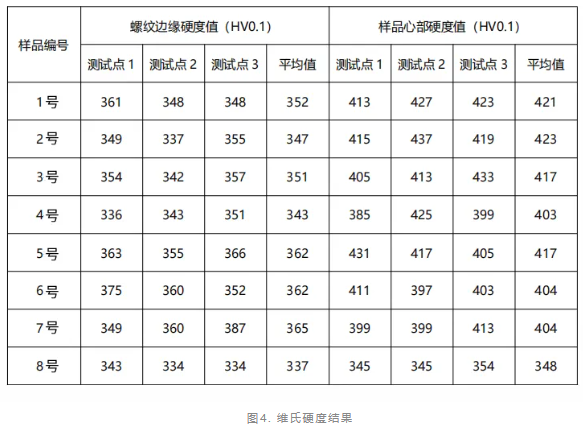

维氏硬度检测结果显示，1号至7号样品心部硬度值为404~423 HV，而螺纹边缘硬度值显著低于心部，存在明显脱碳。8号样品心部硬度值为348 HV，螺纹边缘硬度值与心部相差不大。此外，1号样品的部分脱碳层深度约150~200 μm，7号样品的部分脱碳层深度约200~300 μm。

四、EDS分析

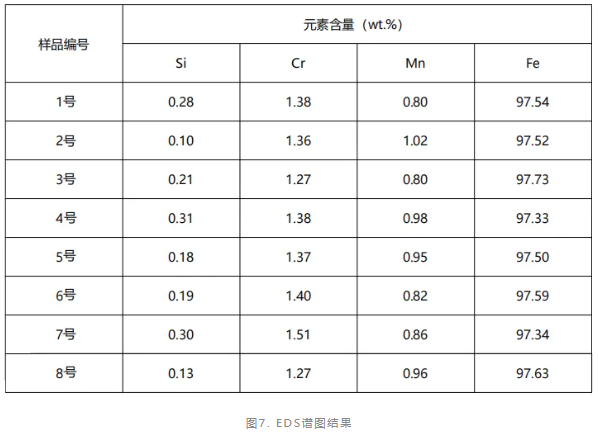

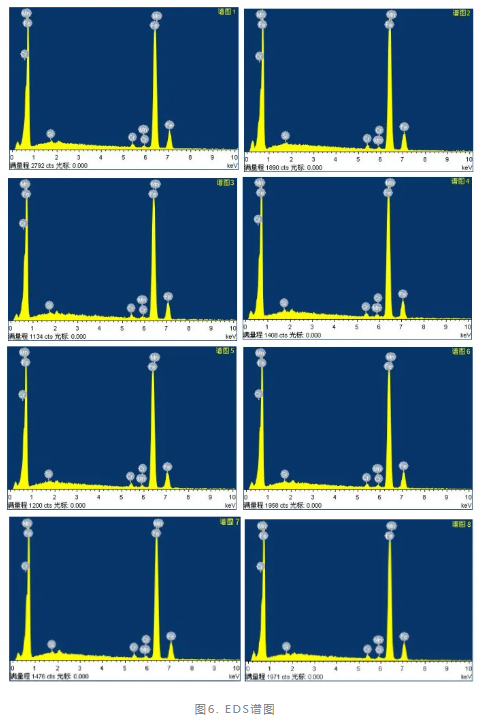

采用EDS检测各样品截面成分，结果显示各样品成分未见明显差别。这表明成分差异并非此次螺钉断裂的主要原因。

五、总结与建议

综上所述，螺钉的失效原因主要是螺纹根部硬度集中引发的疲劳断裂，且失效样品螺纹根部为倒角且存在部分脱碳。针对高强度螺钉，建议采取以下措施：

优化螺纹根部设计：建议根部位置采用圆角过渡，以减少应力集中。在本次分析中，8号样品的圆角设计就有效降低了应力集中风险。

控制热处理过程：注意减轻在热处理过程中产生的表面脱碳，以保证材料的承载强度。可以通过优化热处理工艺参数、采用保护气氛等方式来减少脱碳现象。

通过以上措施，可以有效提高螺钉的可靠性和使用寿命，减少因螺钉断裂引发的设备故障和安全隐患。

华南检测：http://www.gdhnjc.com/websiteMap
