二极管短路失效分析

二极管短路故障是电子元器件常见问题之一，通常有多种因素导致。通过查询结果，我们可以对二极管短路失效的原因进行分析。

首先，审视外观是分析过程中的首要步骤，通过这一步骤可以排除由于物理损伤或明显缺陷所导致的短路问题。在具体案例中，失效的二极管和正常的二极管在外观上并无明显的区别，但失效的二极管的印刷型号与正常的二极管线路板上的型号不同，这暗示可能存在兼容性问题，其原因可能是因为型号不一致。

下一步，电气性能测试通过检测二极管的压降来评估其工作状态。在这种情况下，如果二极管失效，其压降将为0V，表示存在短路。而正常工作的二极管和失效的二极管之间存在压降差异，这可能是因为它们的型号不同所致。

X光检查和静脉曲线测试进一步验证了短路问题的存在。从X光透视结果看到，有失效二极管晶圆侧边出现阴影，似乎有金属附着。而良好的二极管也有相似阴影。这暗示着失效可能与晶圆侧边的金属附着有关。

在开封晶圆的分析中发现，失效的二极管存在附着物残留于晶圆边缘，其中检测到了银（Ag）元素，这是晶圆粘结料的成分之一。这进一步证明了失效二极管与晶圆粘结料之间存在短路关系，因为这些附着物可能形成了正极与负极之间的导电路径。
经过验证试验后，利用物理方式磨去晶圆表面的热点位置，并测量二极管的压降，结果显示二极管不再处于短路状态，从而有力地证实了短路是由金属连通路径引起的。

总的来说，二极管短路故障可能会受到多种因素的影响，包括但不限于型号不匹配、晶圆边缘金属覆盖、以及晶圆粘结物的问题。通过综合的外观检查、电气性能测试、X射线测试、IV曲线测定和封装晶圆分析，能够准确地确定导致二极管短路的原因，并采取相应措施进行修复或预防。

No.1 案例背景

某车辆LED灯，板面D3位置二极管失效，导致点灯不亮，现需分析其点灯不亮的原因。

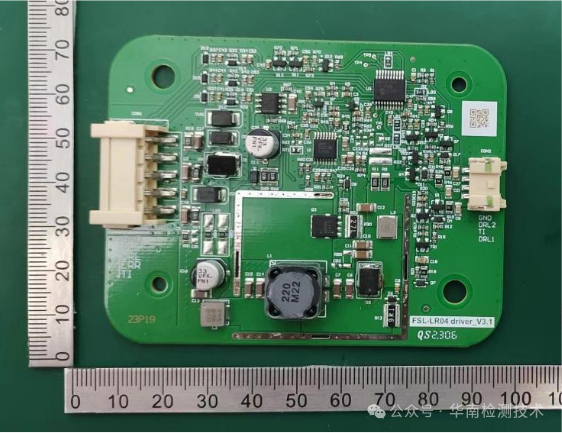

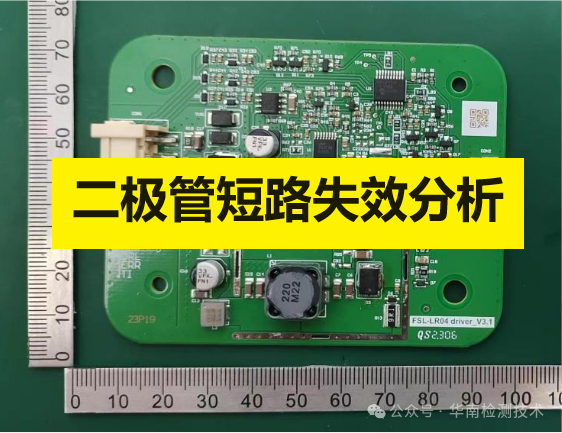

来料样品图

 No.2 分析过程

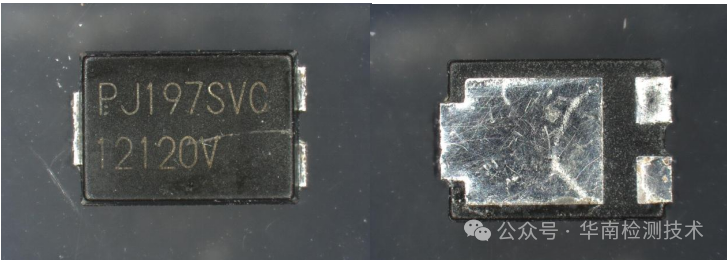

 外观检查

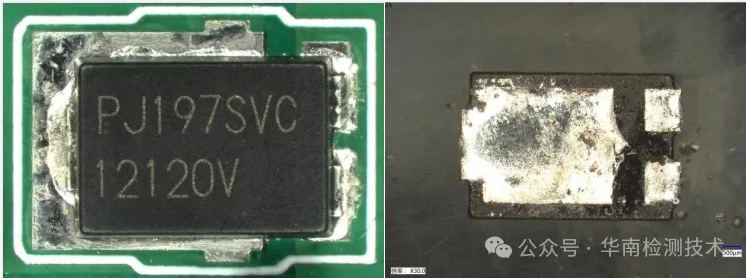

1#NG样品外观图

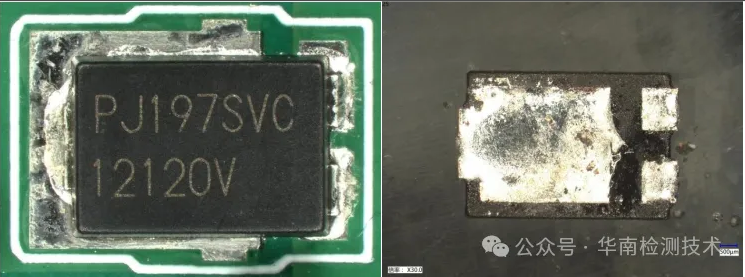

2#OK样品外观图

说明：光学显微镜检查1#样品与2#样品印字一致，无明显异常特征形貌。

电性能检查

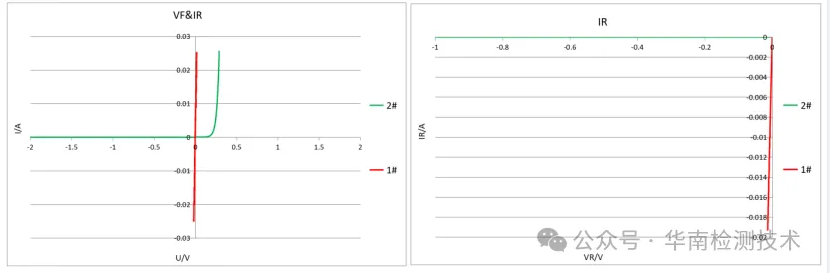

电性能测试结果图

说明：电性能测试结果显示1#样品电阻性短路。

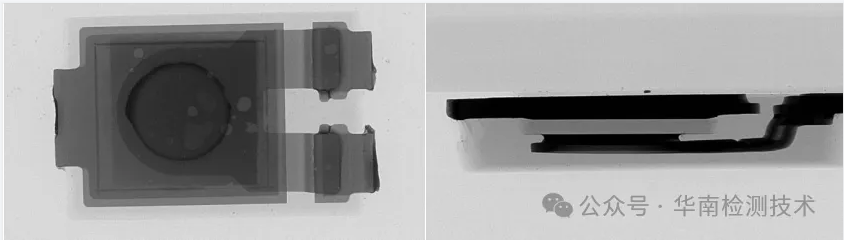

X-ray 检测

1#NG样品x-ray形貌图

2#OK样品X-ray形貌图

说明：X-Ray检查显示1#样品与2#样品无明显异常形貌特征。

开封分析

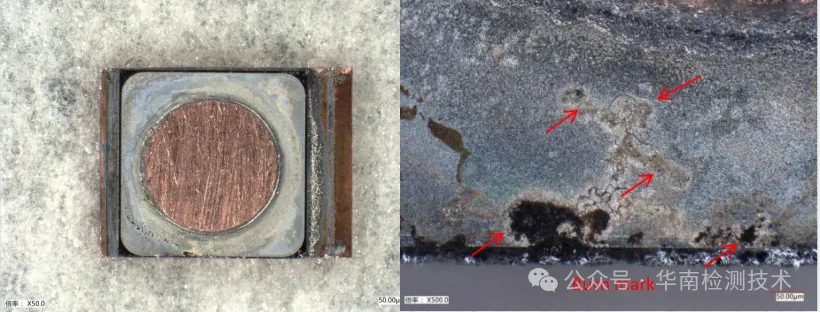

1#NG样品开封后形貌图

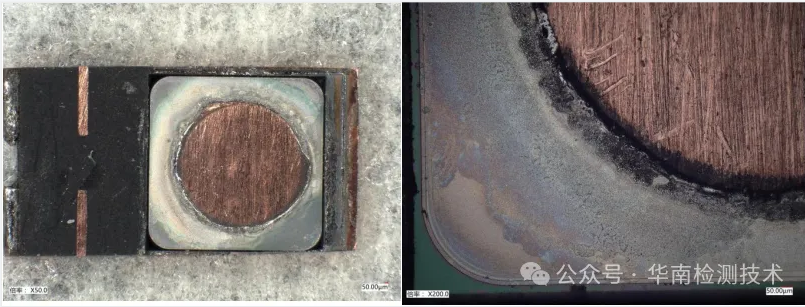

2#OK样品开封后形貌图

说明：通过机械式开封分析短路原因，2#Die表面无异常，1#Die表面有burn mark。

成分分析

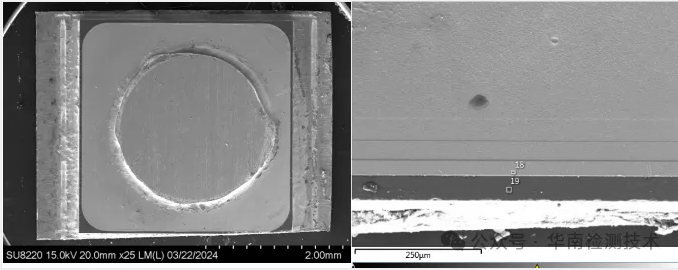

1#NG样品EDS位置图

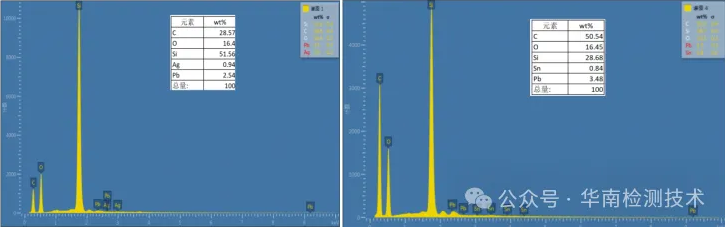

1#NG样品EDS分析谱图

2#OK样品EDS位置图

2#OK样品EDS分析谱图

说明：对烧伤位置做成分分析，未发现有可能导致短路或漏电的异常元素。

 No.3 分析结果

综上所述,导致失效原因为过电压击穿损坏。
