​LED光衰失效分析：发蓝真因揭秘CTE失配与电迁移的双重打击

LED光衰失效分析：发蓝真因揭秘CTE失配与电迁移的双重打击

当您手中的LED产品，尤其是应用于高可靠性领域的设备，在使用中莫名出现光衰、甚至发出异常蓝光时，这绝不仅仅是一个简单的亮度问题。它背后可能隐藏着复杂的材料失效机制，并预示着产品可靠性正在崩塌，潜藏着客户投诉、召回乃至品牌声誉受损的巨大风险。对于电子元器件行业的研发与质量人员而言，迅速定位根本原因，是止损和优化的关键。

本文将为您深度解析一个真实案例：某医疗牙科LED光源在使用后出现严重光衰及蓝光现象。我们将通过电子元器件失效分析的视角，直观对比正常与失效样品的差异，逐步揭开从“光衰”到“蓝光”的失效链条，并展示如何通过系统性的失效分析检测找到问题根源，从而制定有效的预防策略。

一、 现象与风险：当白光LED开始“罢工”

我们接到的案例来自医疗领域。客户反馈，其牙科设备使用的白光LED光源，在正常工作一段时间后，出现了明显的亮度下降（光衰），更严重的是，部分光源发出的光色偏蓝，完全偏离了设计要求的白光。这不仅影响医疗诊断的准确性，更对设备的品质信誉造成了直接打击。

在电子元器件领域，类似的光衰失效绝非孤例。它可能发生在任何需要高可靠性的场景，如汽车照明、工业设备、高端消费电子产品中。其后果不仅仅是更换一个零件那么简单，它可能意味着整批产品的返工、质量索赔，甚至因终端产品故障而导致的安全事故与品牌危机。

二、 分析启程：寻找OK与NG样品的直观差异

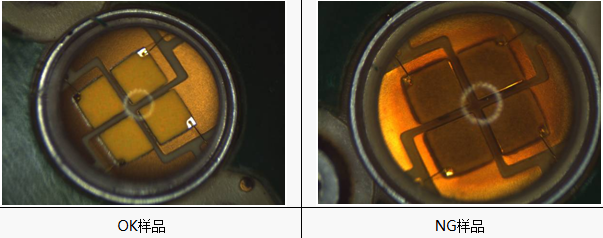

面对委托，我们元器件失效分析实验室的第一步永远是细致的宏观观察。将正常（OK）样品与失效（NG）样品并排对比，差异一目了然：OK样品的荧光粉涂层色泽均匀鲜艳，而NG样品则明显暗淡，这在初步印证了问题很可能出在荧光粉转换层，而非芯片本身。

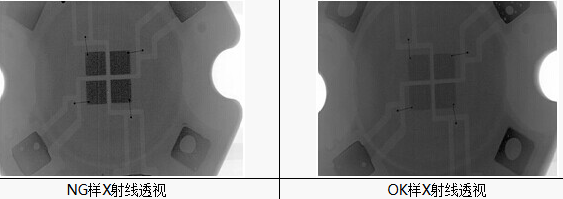

通过X射线透视检查，我们首先排除了内部连接线路开路等结构性硬损伤。这表明，失效是一种更微观、更隐蔽的材料或界面问题。

三、 深入微观世界：切片与SEM/EDS的对比揭秘

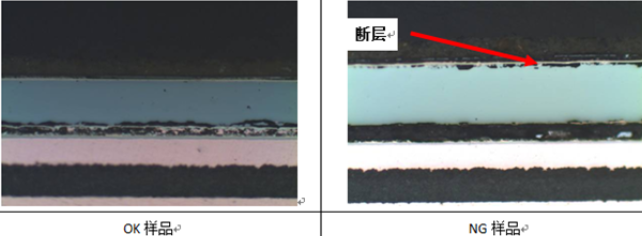

为了深入病灶，我们对样品进行了微切片处理，并在高倍显微镜下观察芯片与荧光粉层的界面。对比发现：

OK样品：荧光粉层与芯片层界面结合紧密，结构完整。

NG样品：在界面处清晰地观察到了断层或裂纹。这是第一个关键物理证据，说明内部结构已遭破坏。

接着，我们动用扫描电镜（SEM）和X射线能谱仪（EDS）进行微区成分分析。这一对比带来了决定性发现：

在OK样品的荧光粉层中，我们检测到了预期的元素，如激发黄光所必需的Lu（镥）和用于提升发光效率的K（钾），但未发现来自芯片电极的Ga（镓）。

在NG样品的荧光粉层中，情况逆转：我们检测到了本不该出现的Ga元素，而关键的K元素却消失了。

这一“元素交换”现象，直接将失效机理指向了电迁移。

四、 机理还原：一场由热引发的“材料战争”与“离子迁徙”

结合光谱分析数据（NG样品的黄光发射强度显著降低）和热分析，我们还原了整个失效过程：

热应力是始作俑者：该LED工作于间歇性高功率模式，内部产生大量热量。荧光粉层本身散热性不佳，导致热量积聚。更重要的是，LED内部不同封装材料（如芯片、硅胶、荧光粉、基板）的热膨胀系数（CTE）不匹配。在反复的冷热循环中，各层材料“热胀冷缩”的步调不一致，产生巨大内应力，最终导致界面处产生裂纹或断层。

电迁移趁虚而入：裂纹的产生破坏了原有的绝缘屏障。在工作电压的作用下，带电离子沿着缺陷路径开始迁移。正极的Ga离子向荧光粉层迁移，而荧光粉层中起关键作用的K离子则被“拉走”，迁移至其他区域。

性能衰变的必然结果：K离子的流失，直接导致荧光粉转换效率的持续下降。芯片发出的蓝光无法被有效转换为黄光，白光输出因此减弱（光衰）。随着K离子进一步耗尽，黄光成分几乎消失，最终只剩下芯片原始的蓝光穿透出来，形成“蓝光”现象。

五、 结论与价值：从知其然到知其所以然

本次LED失效分析的结论清晰指出：热管理不善与材料CTE失配引发的界面开裂，进而诱发电迁移导致的钾离子流失，是造成该类光衰及色偏失效的根本原因。

然而，对于企业而言，知道原因只是第一步。真正的价值在于基于此的改进与预防。我们向客户提供的，远不止一份检测报告：

优化建议：我们建议从系统散热设计和封装材料选型两方面入手，优先选择CTE更匹配的材料体系，从根本上降低热应力。

一站式解决方案：作为专业的失效分析检测机构，广东省华南检测技术有限公司的价值链贯穿始终。我们能从失效分析切入，进一步提供材料热性能测试（如CTE、导热系数）、界面结合力评估以及改进后的可靠性验证试验（如温度循环、高温高湿测试），形成“问题定位-根因分析-方案验证”的完整闭环，帮助企业彻底解决问题并提升产品固有可靠性。

华南检测中心：https://www.gdhnjc.com/news_x/356.html

六、 您的产品是否也面临隐藏的风险？

LED的光衰失效只是电子元器件可靠性挑战的一个缩影。无论是集成电路、电容、PCB，还是其他功率器件，类似的界面失效、材料退化、污染腐蚀等问题都可能随时发生。

如果您正在面临莫名的产品失效、批次性不良或需要提升产品可靠性，无需在猜测与试错中浪费成本与时间。将专业的问题交给专业的团队。

立即咨询广东省华南检测技术有限公司，让我们的电子元器件失效分析实验室为您精准定位问题根因，提供从检测到验证的一站式解决方案，守护您的产品品质与市场声誉。

推荐文章

芯片失效分析：EOS烧毁失效诊断案例

PCBA焊点失效分析实战解析：从吹孔到断裂，如何精准定位焊接隐患？

PCBA失效分析检测：解决不明故障，为您的产品质量准确溯源

PCBA失效分析实验室：如何用高端检测设备，精准诊断“不明原因”批量故障

环氧树脂灌胶PET开裂失效分析全解 | 华南检测实战案例
