元器件失效分析全解读：定位根因，终结批量性质量危机

元器件失效分析全解读：定位根因，终结批量性质量危机

在SMT产线上，一款核心主控IC的贴装良率突然暴跌10%，整条生产线不时停摆，物料与工时损失每分钟都在叠加；一批已部署至全球的4G/5G通信模块，在客户端运行一年后故障率异常升高，退货与客诉如潮水般涌来，品牌声誉摇摇欲坠。

这些突如其来的危机背后，往往指向一个共同的根源——元器件失效。它不再是简单的更换一颗料就能解决的问题，而是演变成一场关于质量成本、供应链可靠性与市场信任的严峻考验。当您的团队拆解故障品，面对芝麻大小的芯片却无从下手时，是否常被以下问题所困扰：

1、良率暴跌，却无法快速判定是元器件本身缺陷，还是贴装焊接工艺所致？

2、场外失效返回后，缺乏高分辨率的微观证据，与供应商的责任认定沦为“扯皮”拉锯战？

3、常规检测手段已用尽，却始终无法定位到芯片层级的根本原因，导致问题重复发生？

面对这些挑战，一套科学、系统且由先进设备支撑的专业元器件失效分析服务，是您终结危机、实现质量突破的最强武器。

一、标准的失效分析流程：从“怀疑”到“铁证”的科学诊断路径

一套专业的元器件失效分析并非“盲人摸象”，而是遵循严谨逻辑的标准化流程。我们坚持“先外部后内部，先无损后破坏”的原则，确保在获取关键证据的同时，不引入二次损伤。

‍1、信息收集与电学验证

详细记录失效背景、环境应力与电应力，使用精密电测设备（如曲线追踪仪）进行IV曲线分析与功能测试，准确复现并确认失效模式（开路、短路、参数漂移等）。

2、非破坏性分析

外观检查：在高倍率光学显微镜下，寻找封装裂纹、引脚腐蚀、焊点异常等外部缺陷。

X-Ray透视检查：利用2D/3D X-Ray设备，无损透视器件内部，直观检查引线键合、芯片粘接、BGA焊球是否存在空洞、裂纹或位移。

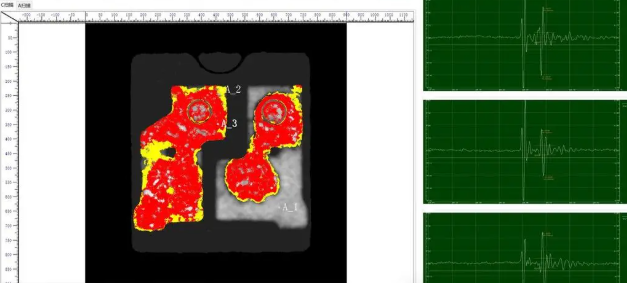

声学扫描显微镜检查：利用超声波对塑封器件内部进行“探伤”，精准侦测分层、空洞等界面缺陷。

3、破坏性分析（DPA分析）

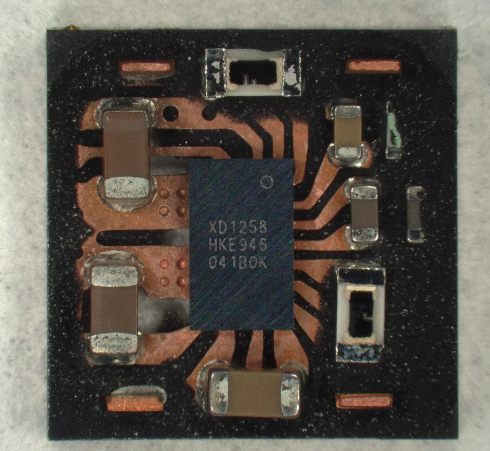

精密开封：通过化学或机械方式精准去除封装，暴露芯片表面，确保内部结构完整无损。

内部显微分析：使用金相显微镜与扫描电镜，高倍观察芯片金属化层、钝化层是否存在电迁移、腐蚀、ESD击穿等损伤。

截面切片分析：通过精密切割、研磨与抛光，制备特定位置的截面样品，用于分析焊点界面金属间化合物、芯片结深、内部裂纹等，是判断工艺质量的“金标准”。

4、综合诊断与报告

综合所有电学、形貌与成分数据，由资深工程师团队进行研判，确定失效的根本机理，并出具权威的检测报告，提供切实可行的改进建议。

二、失效分析的核心技术与设备：让深层缺陷无处遁形

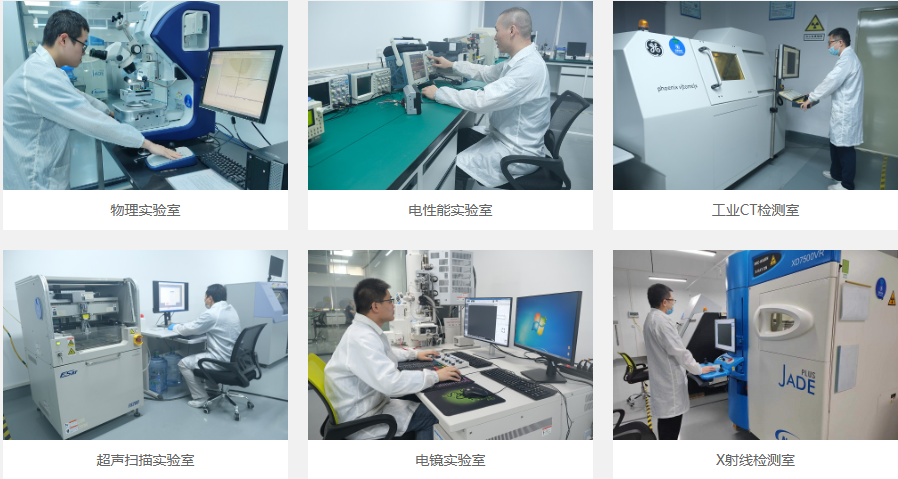

专业的失效分析服务，离不开高端的硬件平台作为“眼睛”。我们凭借先进的检测设备集群，确保每一次分析都直击要害。

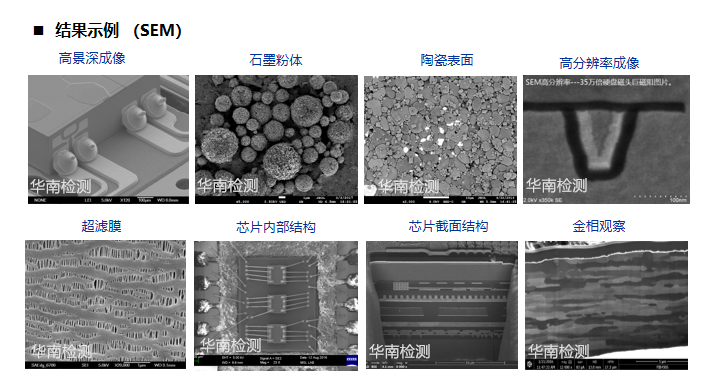

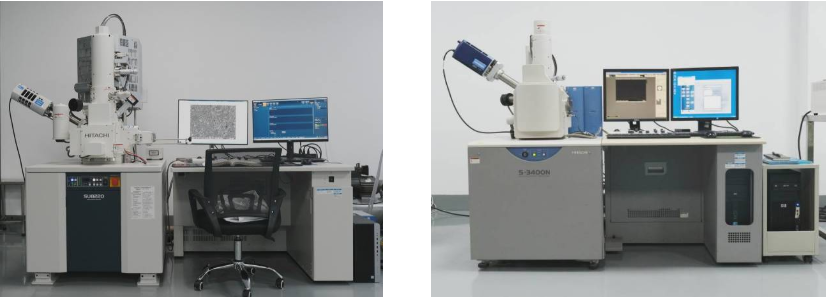

1、SEM/EDS分析：洞察微界的“火眼金睛”

我们的扫描电镜能够提供高达纳米级分辨率的表面形貌图像，远超光学显微镜极限。无论是金属导线因电迁移形成的须晶，还是静电释放导致的微米级熔坑，都能清晰呈现。配合能谱仪，可对失效点的污染物成分进行定性定量分析，为责任判定提供铁证。

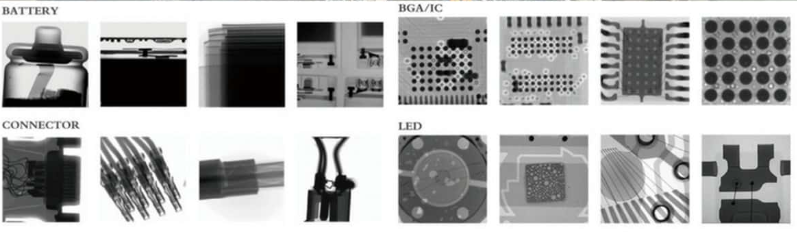

2、X-Ray检测：无损透视的“工业CT”

对于隐藏在封装内部的缺陷，如BGA焊球的冷焊与虚焊、内部引线的断裂、封装材料的气孔等，我们的X-Ray系统能在不破坏样品的前提下，提供清晰的二维乃至三维影像，为后续的破坏性分析提供准确的定位指引。

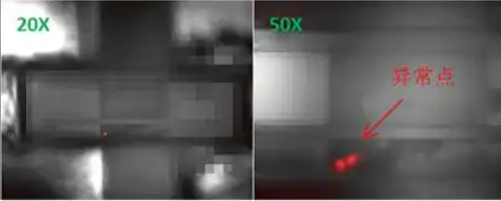

3、热点定位技术：定位异常的“温度计”

当芯片存在漏电或短路时，我们会使用红外热像仪或液晶热点检测技术，精准定位器件工作时的异常发热点。这项技术是快速诊断栅氧击穿、PN结泄漏等问题的利器。

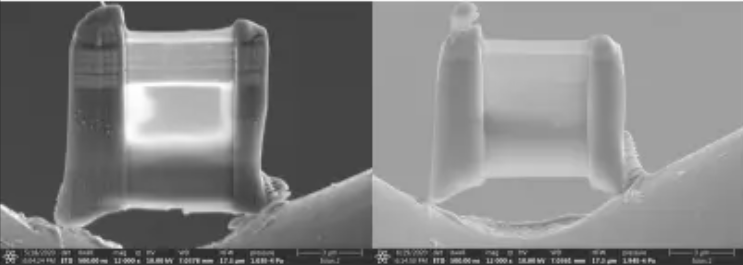

4、FIB电路编辑：精密加工的“手术刀”

对于纳米级的特定失效点，FIB系统能进行超精密的切割和沉积，可制备出用于透射电镜分析的超薄切片，实现在原子级别观察晶体缺陷，从而分析最根本的材料与界面问题。

权威资质认证： 我们的实验室已通过CNAS（中国合格评定国家认可委员会） 等权威认证，这意味着我们出具的每一份检测报告都具备国际互认的公正性、准确性与权威性，是您进行质量仲裁、工艺改进和供应商管理的可靠依据。

三、选择我们的失效分析服务：成为您可靠的质量防线

在质量就是生命的今天，元器件的早期失效或批次性缺陷，是企业不能承受之重。选择一家拥有高端设备、严谨流程和权威资质的元器件失效分析机构，是您从被动补救走向主动预防的关键一步。

我们提供的专业失效分析检测服务，能为您精准解决：

SMT产线良率异常波动

产品在场外失效率居高不下

与供应商责任难以界定

需要权威报告作为决策依据

请立即行动！ 欢迎在线咨询我们的技术专家，了解更多关于失效分析检测的细节。请向我们提供您的失效背景，我们将为您量身定制专属的失效分析服务方案，用科学与数据，为您的产品质量保驾护航。
