​PCBA失效分析实验室：如何用高端检测设备，精准诊断“不明原因”批量故障

PCBA失效分析实验室：如何用高端检测设备，精准诊断“不明原因”批量故障

引言：停产追损？您的产线可能正被“系统性失效”侵蚀利润

对于硬件研发与制造团队而言，棘手的危机莫过于：PCBA批量出现功能性失效，但ICT/FCT测试无法定位，传统手段排查殆尽，根源依旧成谜。 是来料批次性缺陷？焊接工艺的隐形雷区？还是设计端的潜在风险？这种“不明原因”的失效，如同潜伏的刺客，持续导致良率下滑、客诉攀升及巨额停产损失。

此刻，您需要的不是另一份简单的测试数据，而是一次直达病灶的“技术解剖”。本文将全景展示，广东省华南检测技术有限公司PCBA失效分析实验室，如何凭借国内领先的高端分析设备集群与科学的诊断体系，扮演“电子故障侦探”角色，为您精准锁定失效元凶，将问题根治于体系之内。

一、 硬核解码：华南检测PCBA失效分析实验室的“全维度侦测设备库”

单一设备视角有限，复杂失效需要多维数据交叉验证。我们构建了从宏观到纳米级、从无损到微损的完整设备生态，确保任何故障痕迹无所遁形。

1.1 无损侦察层：内部结构三维透视

当故障隐藏在BGA焊球底部、芯片内部或通孔深处时，无损成像是关键的首步。

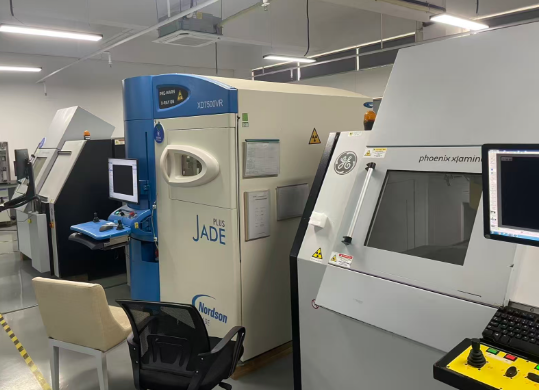

高分辨率3D X-Ray检测系统：采用高端进口设备，能清晰呈现焊点空洞、裂纹、桥连、器件内部断线等立体缺陷，是替代盲目拆解的科学之眼。

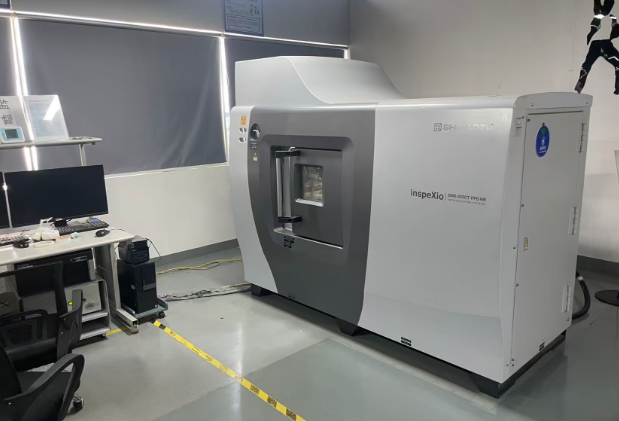

工业CT扫描：对复杂失效区域进行三维立体建模与虚拟切片，精准量化BGA焊球孔隙率、分析组装对齐度，提供无可辩驳的直观证据。

1.2 显微取证层：微观形貌与化学成分分析

抵达微米/纳米尺度的“物理犯罪现场”，揭示失效的微观机理。

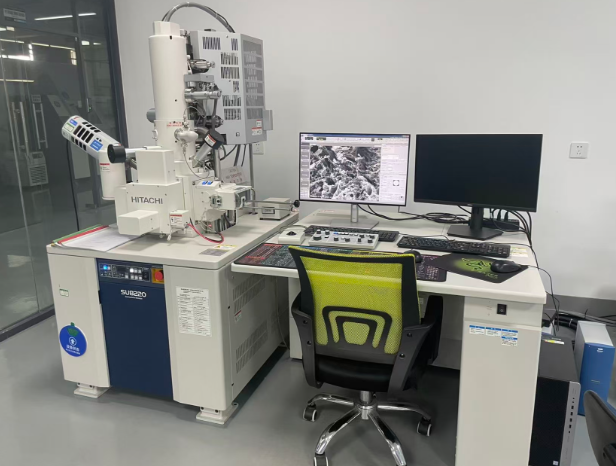

场发射扫描电子显微镜（FE-SEM）：提供超高分辨率图像，用于观察焊点IMC层形态、疲劳裂纹路径、导电阳极丝（CAF）、锡须生长等关键形貌特征。

X射线能谱仪（EDS）：与SEM联用，实现微区元素成分定性与定量分析。快速鉴别助焊剂残留、氯溴污染、镀层不良、金属迁移等化学根源。

1.3 功能与应力验证层：锁定电气与物理性能短板

失效终归表现为功能失常，需从电、热、力多角度验证。

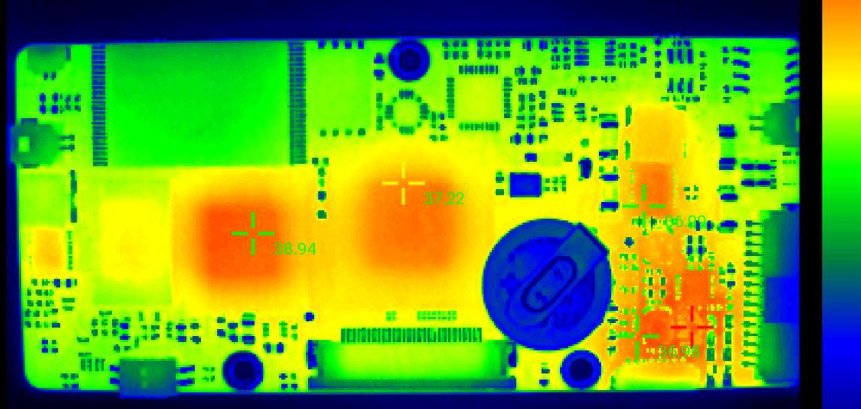

红外热成像系统：在通电状态下，快速全域扫描定位异常过热点，发现散热设计缺陷或短路故障。

精密电性测试平台：集成高精度示波器、参数分析仪，测量失效器件的IV特性曲线、信号完整性、时序参数，判断其是否发生参数漂移或功能丧失。

材料应力分析套件：包括切片分析系统、金相显微镜、热机械分析仪（TMA），用于分析焊点结晶结构、评估热膨胀系数匹配性、检测内部分层与应力裂纹。

二、 科学破案逻辑：PCBA失效分析实验室的标准化诊断流程

我们遵循 “由表及里、由非破坏到局部验证” 的黄金准则，确保分析过程客观、结论可复现、根因可追溯。

2.1 第一阶段：系统初诊与无损筛查

信息收集与外观检查：详细记录失效现象、环境历史、批次信息，进行宏观检查。

全域无损扫描：同步运用3D X-Ray与红外热像仪，对整板进行快速扫描，筛选出结构性异常与热分布异常区域。

电性能复测与定位：在实验室环境中复现故障，并利用飞针测试、TDR（时域反射计） 等技术，将问题定位至具体网络或元件。

2.2 第二阶段：关键区域微观解剖与成分取证

微观形貌与成分分析：对可疑点位使用 SEM/EDS进行高倍率观察与元素面扫/点扫，获取污染物成分、镀层厚度、IMC相组成等关键证据。

精密截面分析：通过精准研磨抛光及染色技术制备金相切片，在高倍金相显微镜下评估焊点润湿角、IMC厚度与连续性、孔铜质量、裂纹起源，揭露隐藏的工艺缺陷。

2.3 第三阶段：根因假设验证与模拟复现

失效机理推断：基于前述证据，提出科学假设（如电迁移、应力腐蚀、工艺窗口不当）。

针对性复现实验：利用环境试验箱（温循、湿温、振动） 或搭建模拟电路，尝试复现失效模式，验证推断的因果关系。

2.4 第四阶段：结论输出与预防性报告

我们交付的是一份具备工程指导价值的“诊断报告”，内容包括：

失效现象与背景

完整分析过程与数据图谱

明确的失效机理判定

针对设计、物料、工艺或测试的具体改进建议

旨在从根本上解决问题，预防复发。

华南检测：https://www.gdhnjc.com/news_x/349.html

三、 超越检测：为何常规返修无法根治PCBA失效？

许多工厂在遇到失效时，习惯于直接更换元件或返工重焊。然而，若根本原因是PCB焊盘OSP膜厚超标、锡膏金属含量不足或元件共面性差，这种“头痛医头”的方式只会让问题在后续批次中间歇性复发，代价更高。

华南检测PCBA失效分析实验室的价值在于：

不止于“哪里坏了”，更揭示 “为什么在这个位置、以这种方式坏”。

将失效现象与SMT回流焊曲线、波峰焊参数、物料仓储条件、PCB设计规范进行关联分析。

提供可落地执行的纠正与预防措施，将一次性的分析服务，转化为您产品质量体系持续改进的驱动力。

四、 选择华南检测PCBA失效分析实验室的理由

4.1 设备协同与专家经验的“化学反应”

真正的实力不在于罗列设备清单，而在于工程师如何根据失效模式，设计最优的分析路径。例如，将X-Ray发现的空洞与切片观察的IMC形貌关联，再用EDS确认污染元素，最终通过热仿真验证其对可靠性的影响。这种多设备数据链交叉印证，是得出正确结论的基石。

4.2 面向工程师的深度技术对话

我们拒绝交付充满生僻术语的“天书”。我们的资深分析工程师，具备多年一线失效分析经验，乐于用您熟悉的工程语言，解读数据背后的物理意义，共同探讨产线实际约束，提供务实、可执行的洞见。

4.3 守护您的供应链与品牌信誉

每一次不明的批量失效，都是对生产节奏与客户信任的打击。选择我们，意味着您拥有了一个强大的“技术保险”。我们不仅能帮助您快速止损、厘清责任，更能通过根因分析提升产品的固有可靠性，从源头捍卫您的品牌声誉。

当故障迷雾笼罩，当常规手段失效，正是需要权威专家与高端设备介入的时刻。

广东省华南检测技术有限公司PCBA失效分析实验室，以国内先进的设备集群为引擎，以科学的分析流程为导航，以资深的专家团队为大脑，致力于成为高端制造业值得信赖的技术诊断与可靠性提升伙伴。

让我们携手，让每一次失效，都成为产品迈向更高可靠性的阶梯。
