LED失效分析：产品玻璃盖板频现碎裂

LED失效分析：产品玻璃盖板频现碎裂

导读：当您的带LED灯产品玻璃盖板出现不明原因的破碎，是安装不当还是材料隐患？本文通过一则真实的LED失效分析案例，深度揭秘如何通过外观检查、应力测试与SEM/EDS等尖端技术，锁定玻璃内部缺陷这一“元凶”，为您的产品质量追溯与工艺改进提供科学依据。

一、 LED失效分析-问题凸显：产品玻璃盖板无故破碎，根源成谜

我们经常会遇到客户提出这样的质询：其生产的带LED灯的产品，在组装、测试或运输过程中，玻璃盖板突然发生碎裂。外观未见明显撞击点，破碎原因不明，导致生产停线、客诉频发，责任难以界定——是结构设计不当？安装应力过大？还是玻璃本身存在隐患？

近日，华南检测便受理了LED失效分析：客户送来3件带LED灯的产品（包含1件良品与2件玻璃破碎的不良品），要求对玻璃破碎的根本原因进行权威分析。

二、  LED失效分析-抽丝剥茧：四步科学分析法，直击失效本源

面对这一挑战，我们的工程师团队启动了一套系统性的失效分析流程，从宏观到微观，逐步揭开真相。

第一步：宏观外观检查 —— 寻找破碎的“起源点”

分析过程：在超高景深光学显微镜下，对比观察良品与不良品。

关键发现：

1#良品：玻璃表面完整，无明显异常。

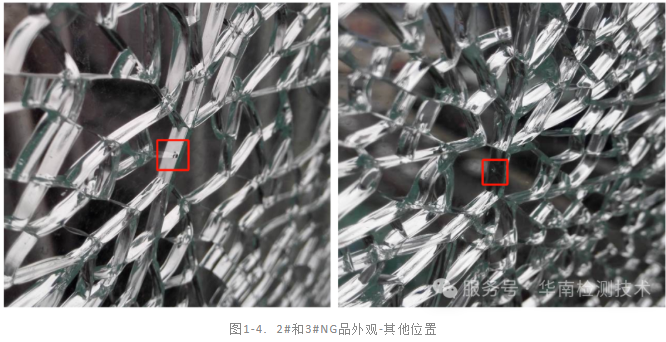

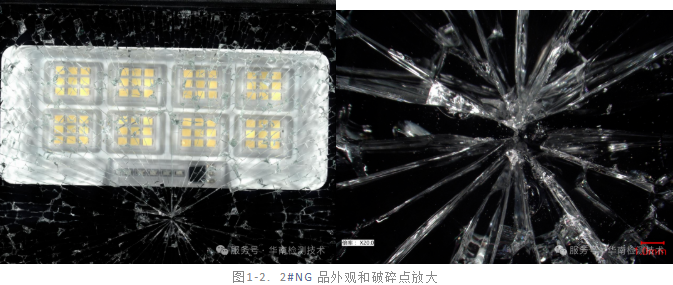

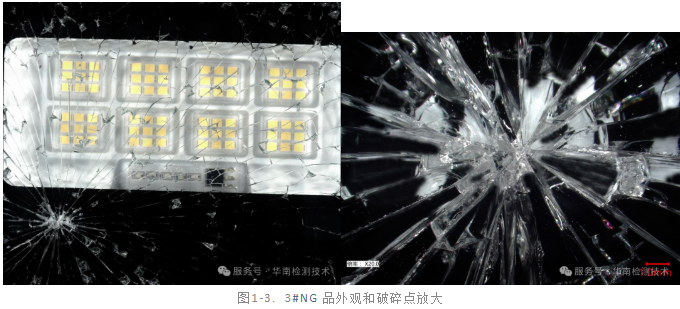

2# & 3#不良品：破碎纹路均起源于玻璃边缘或特定点。在高倍放大下，这些“破碎源点”处可见明显的微观缺陷，如细微的裂纹和内含物的痕迹（如下图所示）。

初步判断：破碎并非源于面部的均匀受力，而是由局部应力集中点引发，这些缺陷点有重大嫌疑。

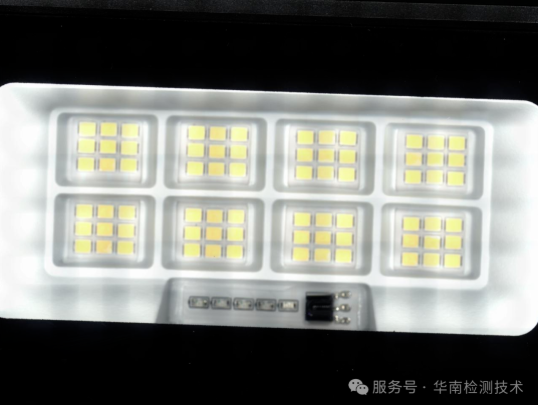

(图1：良品与不良品外观对比图，突出显示破碎起源点)

第二步：应力测试 —— 揭示玻璃内部的“隐形张力”

分析过程：使用专业应力检测仪对1#良品的玻璃进行扫描。

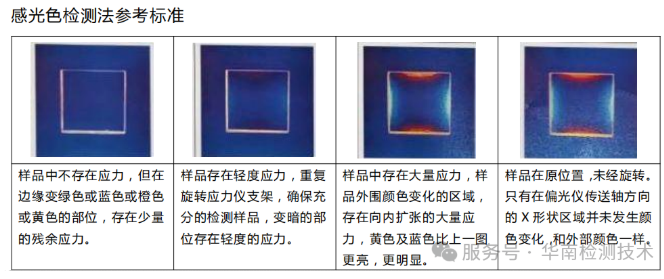

关键发现：如报告所示，在玻璃边缘区域观测到明显的应力集中带（颜色变化区域），这些残余应力在持续向内扩张。

核心洞察：这意味着即使在没有外部冲击的情况下，玻璃本身也处于一个不稳定的高能状态。任何微小的缺陷都可能成为释放这个能量的“导火索”，引发裂纹的扩展与蔓延。

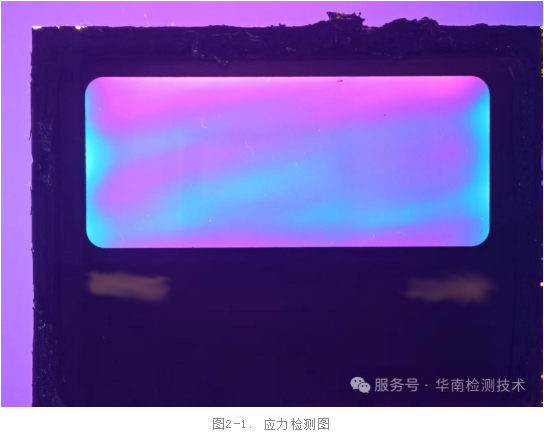

(图2：应力检测图，清晰标注应力集中区域)

第三步：SEM & EDS微观分析 —— 锁定“元凶”的化学身份

分析过程：选取2#不良品的破碎断面及“蝴蝶斑”特征区域，进行扫描电镜（SEM）观察和能谱（EDS）成分分析。

决定性发现：

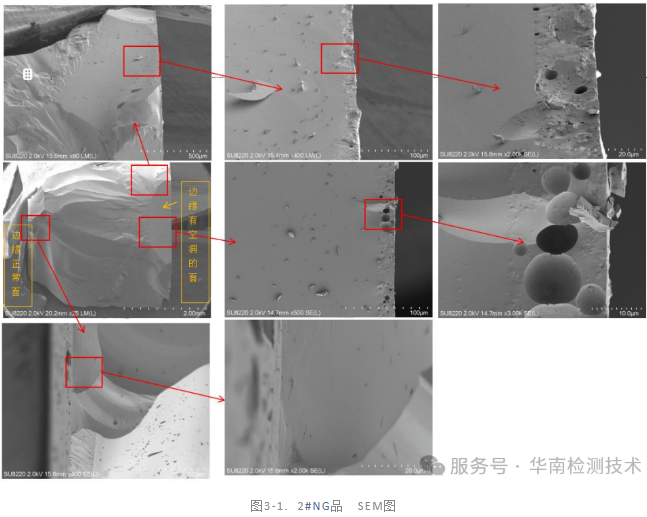

SEM形貌观察：确认破碎源点存在气泡、微裂纹等原始工艺缺陷。

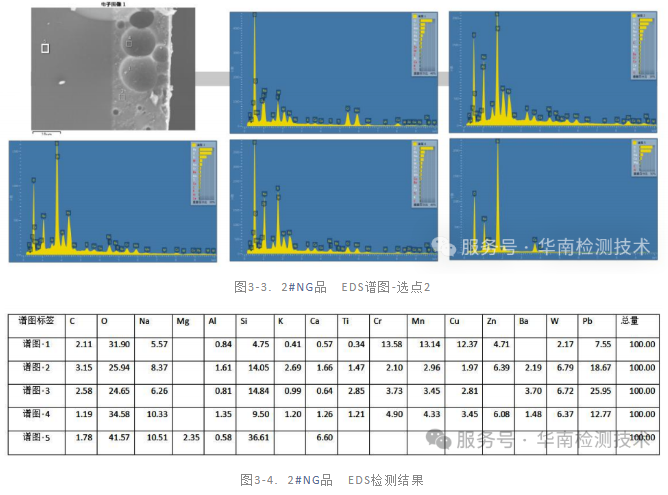

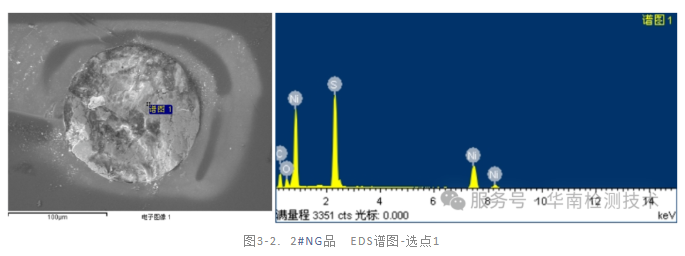

EDS成分分析：对“蝴蝶斑”处的杂质颗粒进行定点分析，谱图清晰地显示出了镍（Ni）元素和硫（S）元素的特征峰。

最终论断：EDS结果证实，导致应力集中的核心杂质是硫化镍（NiS）颗粒。这是玻璃制造过程中已知的固有缺陷，NiS在常温下会发生相变，体积膨胀，在玻璃内部产生巨大的局部应力。

(图3：SEM图像显示微观缺陷 与 EDS谱图显示Ni、S元素峰)

三、  LED失效分析-权威结论：缺陷应力集中是破碎的根本原因

综合以上所有分析数据，华南检测给出最终结论：

本次LED产品玻璃盖板的破碎，并非由于外部撞击或设计失误，其根本原因在于玻璃材料内部固有的质量缺陷：

内在诱因：玻璃在制造过程中引入了硫化镍（NiS）杂质颗粒、气泡和微裂纹。

外在条件：玻璃本身存在较高的残余应力。

失效机制：NiS颗粒相变体积膨胀，与残余应力叠加，在缺陷处产生巨大的应力集中，远超玻璃的强度极限，从而引发自发性破裂。断面光滑平整正是典型的“自爆”形貌。

四、 华南检测方案：您的产品可靠性工程专家

本案例清晰地表明，一个微观的材料缺陷足以导致整个产品的失效。华南检测实验室坐落于东莞大岭山镇，依托一流的检测设备与资深专家团队，我们专注于为您解决类似的“疑难杂症”。

华南检测：https://www.gdhnjc.com/websiteMap

在材料失效分析领域，我们提供：

失效根源定位：通过宏微观分析，精准定位问题源于材料、工艺还是设计。

材料成分分析：利用EDS等手段，定性定量分析异物、杂质及成分异常。

工艺可靠性评估：评估镀层、焊接、粘结等工艺的质量与可靠性。

权威检测报告：出具具备公信力的检测报告，作为质量改进、责任判定的科学依据。

如果您正面临产品零部件（如玻璃、陶瓷、塑料、金属）的断裂、腐蚀、老化等失效问题，

请立即在线咨询我们的技术专家，或拨打服务热线。 提供您的具体情况，我们的工程师将为您量身定制分析方案，快速定位问题根源，为您的产品质量保驾护航！
