芯片失效分析实战指南：精准定位失效根源，护航国产芯片良率提升

芯片失效分析实战指南：精准定位失效根源，护航国产芯片良率提升

导语： 在芯片良率决定企业存亡的时代，失效分析工程师已成为集成电路产业链的核心技术力量。随着国产28nm产线良率突破95%、14nm进入量产阶段，微观缺陷检测能力直接关系企业效益提升。面对日益复杂的芯片失效问题，如何系统、高效地开展电子元器件失效分析，成为半导体企业亟待解决的关键课题。

一、芯片失效分析的行业价值

2025年，全球半导体行业增长率达22%，预计2026年将加速至26%，销售额增至9750亿美元。在中国市场，半导体市场规模已占全球34%，国产替代进入加速期。与此同时，芯片失效带来的损失也触目惊心——据统计，2023年电子产品返修率已达8.7%，近半数问题源于电子元器件失效。

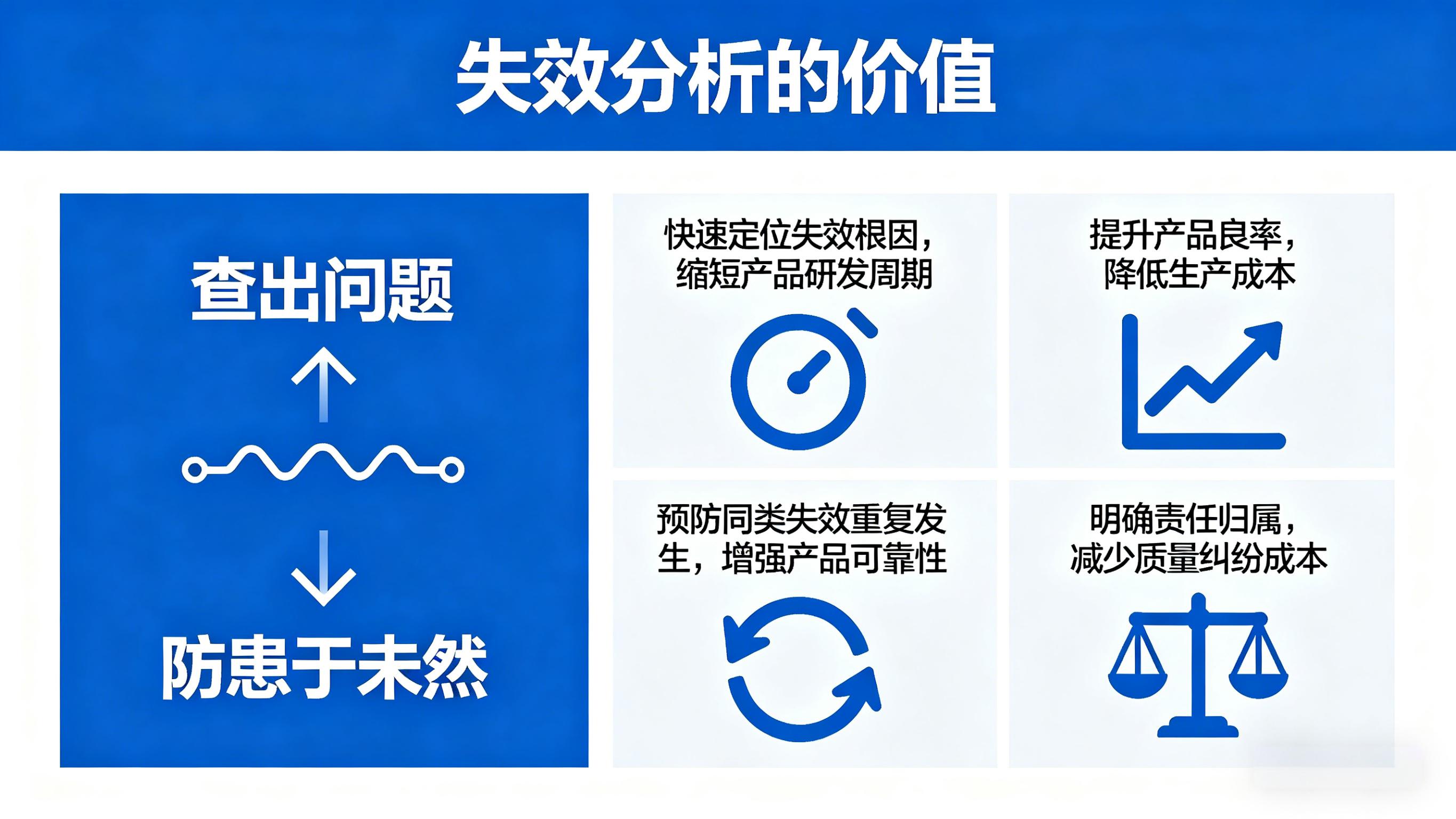

失效分析的价值不仅在于“查出问题”，更在于“防患于未然”。通过系统化的失效分析，企业能够：

• 快速定位失效根因，缩短产品研发周期；

• 提升产品良率，降低生产成本；

• 预防同类失效重复发生，增强产品可靠性；

• 明确责任归属，减少质量纠纷成本。

二、芯片失效的典型模式

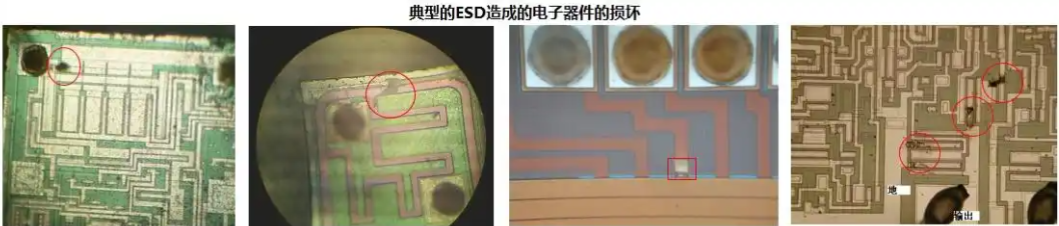

1. 静电损伤（ESD）

ESD是芯片常见的失效模式之一。某射频芯片30%功能失效曾源于栅氧击穿，溯源发现防静电服静电压超标。通过增设多晶硅限流电阻、优化车间湿度控制、改进操作台材质等措施，良率可回升至99%以上。

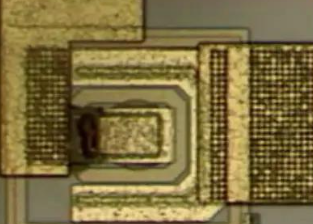

2. 过电应力（EOS）

统计显示，过电应力失效占元器件失效案例的38%，是占比比较高的失效模式。典型案例如PCB布局不当导致热插拔产生45V振铃电压，远超器件40V额定耐压，最终引发短路失效。

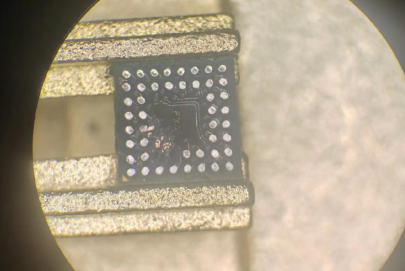

3. 芯片开裂

芯片开裂是隐蔽性极强的失效模式。在晶圆减薄、切割、贴装或封装过程中产生的微裂纹，可能在后续电性或热应力作用下逐渐扩展，最终导致功能失效。这类裂纹通常难以被常规无损检测发现，需要借助化学开封甚至SEM微观分析才能“水落石出”。

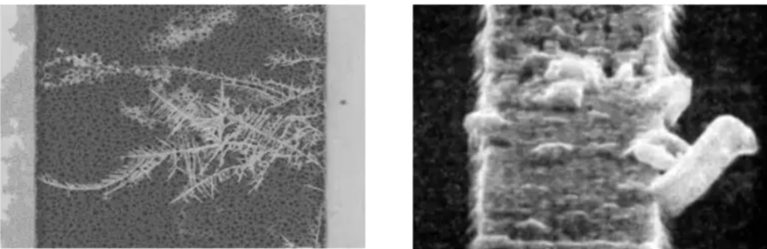

4. 金属互连迁移

车规级MCU在高温测试中出现电阻异常，经FIB分析确认铜导线电迁移空洞源于阻挡层厚度不足。工艺优化后器件平均无故障时间大幅提升。

三、失效分析核心方法与流程

失效分析是一项系统工程，遵循“从宏观到微观、从非破坏到破坏”的递进原则。

第一阶段：失效背景调查

• 确认失效现象（开路、短路、漏电、功能异常等）

• 了解失效环境（温度、湿度、电压条件）

• 统计失效比例和历史数据

第二阶段：非破坏性分析

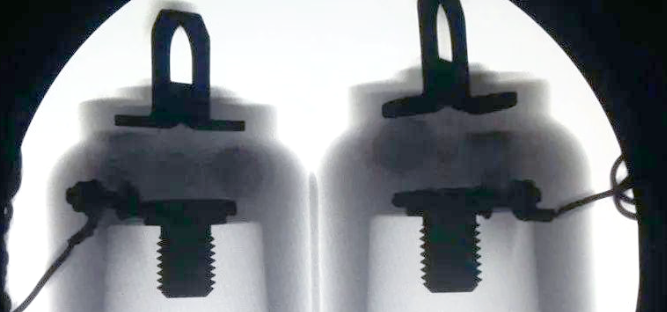

• X射线检测（X-ray）： 穿透封装材料，观察内部结构缺陷——引线断裂、焊点空洞、芯片裂纹等。对于SiP等复杂封装器件，3D X-ray可进行断层扫描，精准呈现内部三维结构。

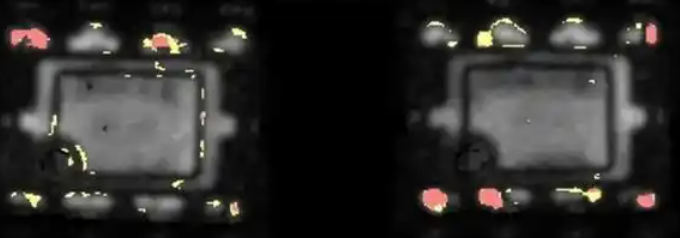

• 超声波扫描显微镜（C-SAM）： 利用超声波在不同材料界面反射差异，检测封装内部的分层、裂缝、空洞及粘着状况，尤其擅长检测芯片封胶内的缺陷。

• 电性能测试（IV测试）： 通过SMU测量芯片电流-电压特性，验证故障现象是否与整机故障吻合，初步锁定失效类型（开路、短路、漏电、参数漂移等）。

第三阶段：破坏性分析与缺陷定位

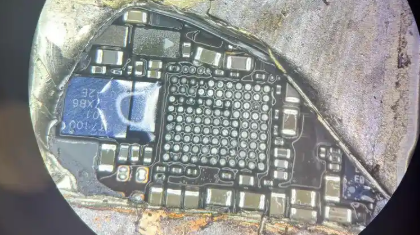

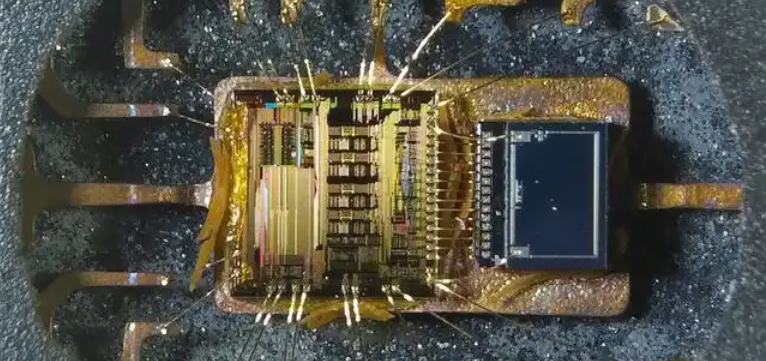

• 芯片开封（Decapsulation）： 采用激光蚀刻与湿蚀刻相结合的方式，去除封装胶体，暴露内部芯片、键合线等结构，为后续分析创造条件。

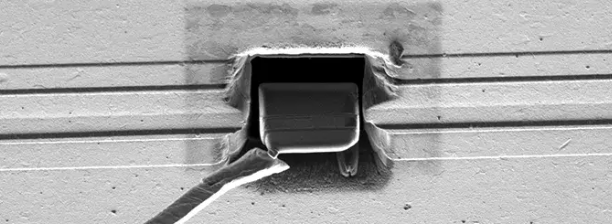

• 扫描电子显微镜（SEM）： 提供纳米级高分辨率成像，观察表面及截面缺陷——微裂纹、分层、金属化异常等，配合能谱分析（EDX/EDS）进行微区成分分析。

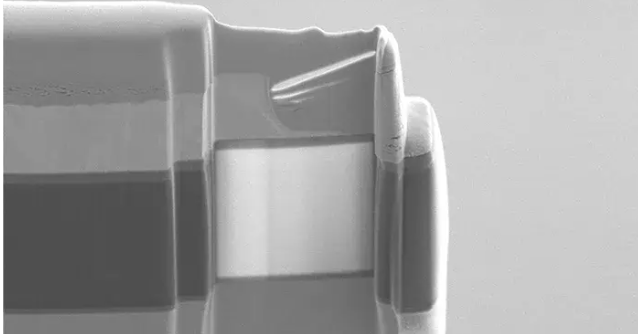

• 聚焦离子束（FIB）： 实现纳米级精度的原位切割与样品制备，可精准定位缺陷区域进行截面分析，FIB系统能准确隔离和检查特定失效点而不损坏周边区域。

• 芯片去层分析： 通过干/湿蚀刻及研磨逐层去除金属层，用光学或电子显微镜检查金属层是否存在漏电、烧毁或短路等异常。

第四阶段：综合分析

结合物理分析结果与电学测试数据，综合判定失效模式、定位失效位置、明确失效机理，最终输出根本原因分析报告并提出改进建议。

四、广东省华南检测技术有限公司：芯片失效分析的专业伙伴

广东省华南检测技术有限公司是一家具有CNAS与CMA认可资质的第三方检测机构，专注于失效分析、材料分析、成分分析、可靠性测试等领域。

核心优势

• 深厚的行业积淀： 专注电子元器件失效分析与故障归零领域十余年，拥有10年以上经验的技术团队，累计完成超1000+案例。

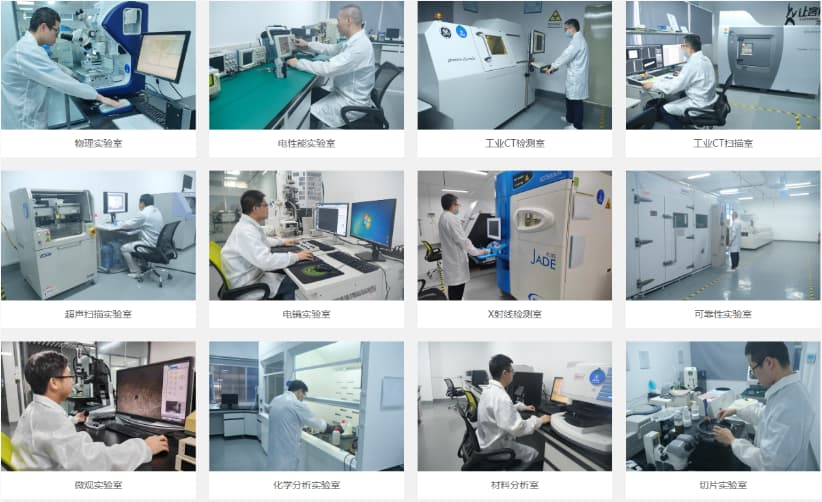

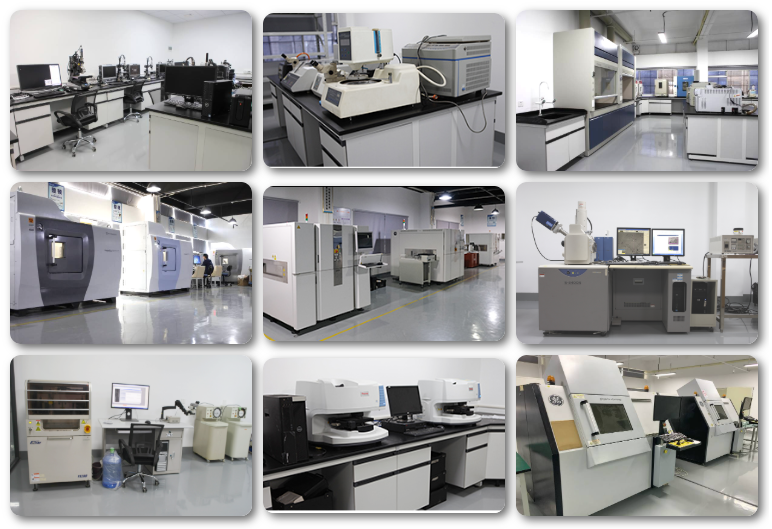

• 高精尖设备配置： 实验室配备工业CT断层扫描、场发射扫描电镜、XPS、FIB双束聚焦离子束、超声波声扫、傅里叶红外显微镜、拉曼光谱仪等高端进口设备。

• 全流程技术方案： 提供从形貌分析、成分检测、电分析到开封制样、缺陷定位的一站式检测服务。缺陷定位技术涵盖液晶热点、红外热像、光发射显微像、OBIRCH等多种手段。

• 权威资质保障： 国家CMA行政许可和中国合格评定委员会CNAS认可，检测报告全国认可，具有法律效力。

• 高效服务响应： 72小时完成检测，加急服务24小时出具初报告；48小时内定位失效点，提供根因报告+改进方案，助力企业快速止损。

服务范围

公司服务涵盖印制电路板/PCBA、电子元器件及集成电路、电容器、金属材料及制品、半导体、光电子器件、纳米科技、通讯、新能源、汽车、航天航空等多个领域。针对电阻、电容、二极管、三极管、LED、连接器、IC等器件的开路、短路、烧毁、漏电、功能失效、电参数不合格、非稳定失效等各类失效问题，提供专业的失效分析与改进建议。

五、数据驱动的失效预防：从“救火”到“防火”

高效的失效分析不止于“找出原因”，更要建立长效预防机制。当前行业领先做法包括：

• 构建失效数据库： 基于历史失效案例建立晶圆缺陷热力图，识别高发失效区域与失效模式。

• AI驱动智能检测： 利用机器学习算法对SEM图像进行异常自动聚类与分类，缺陷检测准确率可提升35%，测试效率提升40%以上。

• 工艺仿真与优化： 结合TCAD仿真工具，建立曝光剂量、焦距参数的多元回归模型，从设计源头规避失效风险。

六、如何选择芯片失效分析服务机构

选择专业可靠的失效分析合作伙伴，建议关注以下几点：

• 资质认证： 是否具备CNAS/CMA等权威资质，报告是否具有法律效力；

• 技术能力： 是否配备FIB、SEM、X-ray、C-SAM等核心分析设备；

• 团队经验： 工程师团队是否具备丰富的失效分析实战经验；

• 服务效率： 能否在承诺周期内完成分析并提供整改方案；

• 行业口碑： 过往服务案例和客户评价。

结语

在国产芯片替代加速、先进制程持续突破的时代，失效分析已从“被动检测”走向“主动预防”，成为芯片质量攻坚战的核心竞争力。广东省华南检测技术有限公司以专业的团队、先进的设备和全流程的技术方案，致力于为半导体企业提供精准、高效的芯片失效分析服务，助力企业提升产品良率、降低质量风险。

如您有芯片失效分析需求，欢迎联系广东省华南检测技术有限公司。我们将以科学严谨的态度、精准可靠的数据，为您提供权威的失效分析解决方案。
