在电子产品制造领域，PCBA（印刷电路板组件）的可靠性直接决定了产品的质量与寿命。然而，PCBA爆板、烧毁等致命性失效时有发生，给企业带来巨大的经济损失和品牌风险。当此类问题出现时，一场科学、严谨的PCBA失效分析便成为锁定真凶、切断问题根源的关键。本文将从技术深度出发，系统阐述PCBA失效分析的全流程，并展示专业的第三方检测机构如何凭借高端设备与深厚经验，为客户提供权威的解决方案。

一、 为何PCBA爆板失效分析如此重要？

PCBA失效分析不仅是一个“事后追溯”的过程，更是一个“事前预防”的战略环节。一次成功的失效分析能够：

定位根本原因：准确判断是设计缺陷、材料问题、工艺不当还是外因导致。

指导改善行动：为设计优化、物料选型、工艺参数调整提供直接的数据支撑。

避免问题复发：从系统和流程上建立防火墙，提升整体产品良率与可靠性。
对于寻求高可靠性的制造企业而言，与一个权威的第三方检测机构合作，是快速解决复杂质量问题的明智之选。

二、 PCBA爆板失效分析的权威方法论与核心技术

一次完整的PCBA失效分析，如同一场多兵种联合作战，需要遵循“由表及里、由非破坏到破坏”的原则。以下是针对爆板失效的经典分析流程：

1. 外观检查与电性能验证——分析起点

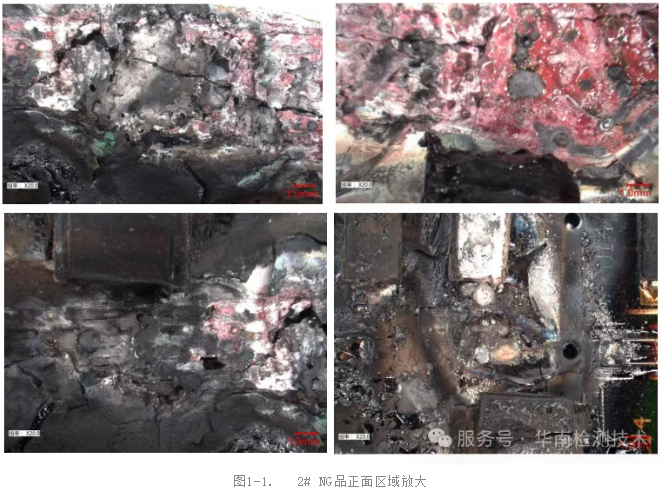

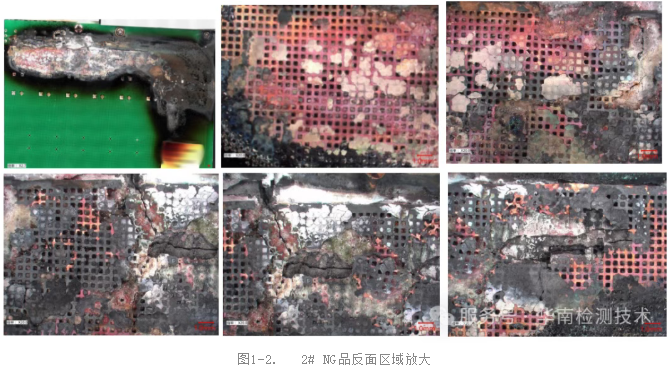

外观检查是任何深入的PCBA失效分析都始于直观的检查。通过高倍率光学显微镜对良品（OK）与不良品（NG）进行对比，精确记录烧毁区域的位置、形貌和范围。

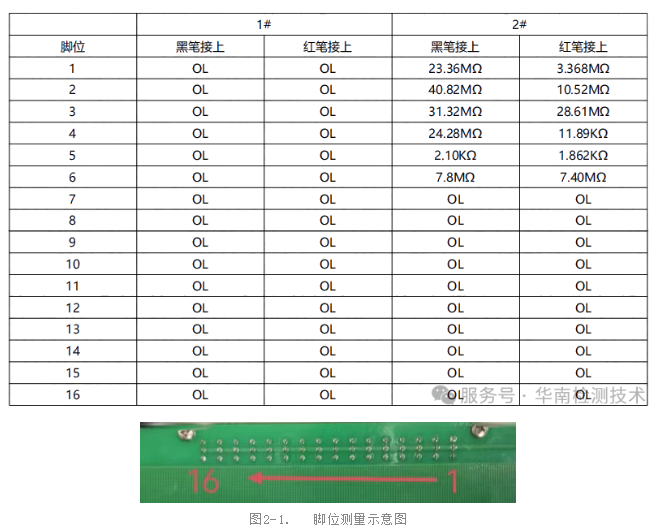

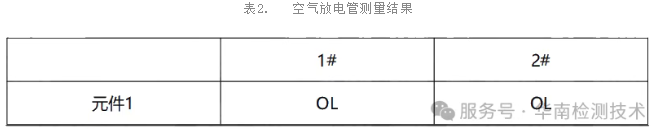

紧接着，进行电性能测试，测量关键脚位间的阻抗。正常板应表现为开路（OL），而爆板板往往因碳化、熔融而形成异常的电阻通路，这为后续分析指明了初步方向。

2. X-Ray透视检测——洞察内部结构

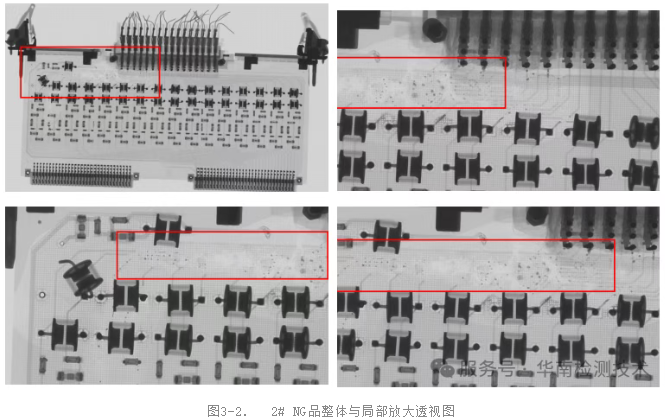

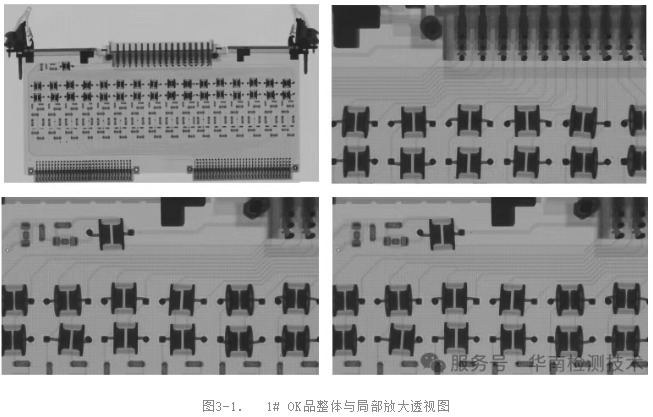

外观检查后，X-Ray检测是实现“无损窥视”的关键步骤。通过对比OK品与NG品的X光透视图，可以清晰地看到内部线路的完整性。在爆板分析中，通常能直接观察到NG品内部走线的烧断、翘离甚至缺失，这确认了失效的严重程度，并锁定了需要重点“解剖”的区域。

3. 热分析——探秘材料本质

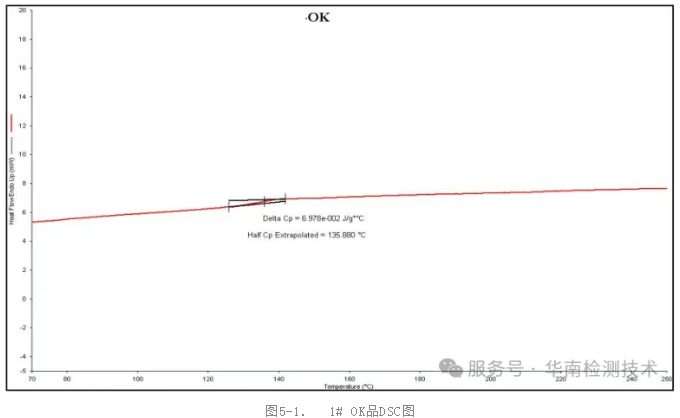

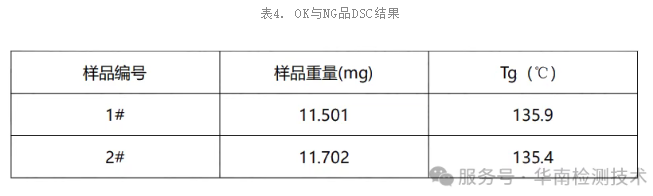

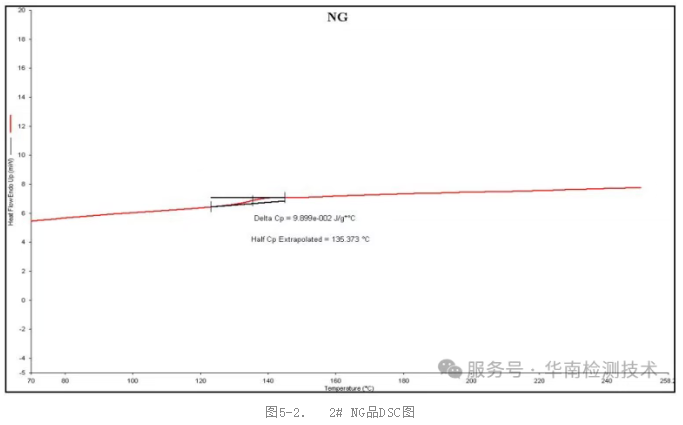

爆板往往与热密切相关，因此热分析是PCBA失效分析中探究材料本征特性的核心环节。差示扫描量热法用于测量PCB基材的玻璃化转变温度。若NG品的Tg值显著低于OK品或行业标准，则表明板材的耐热性不足，在正常焊接或工作温度下即发生软化，机械强度和绝缘性能急剧下降，最终导致击穿爆板。这是定位材料问题的铁证。

4. 傅里叶变换红外光谱分析——鉴别有机污染物

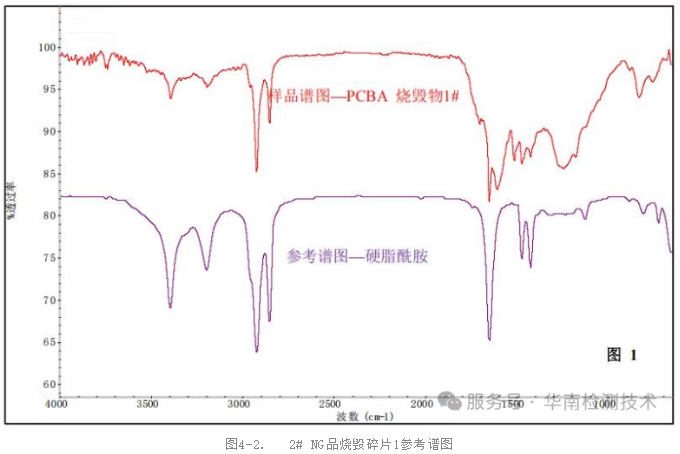

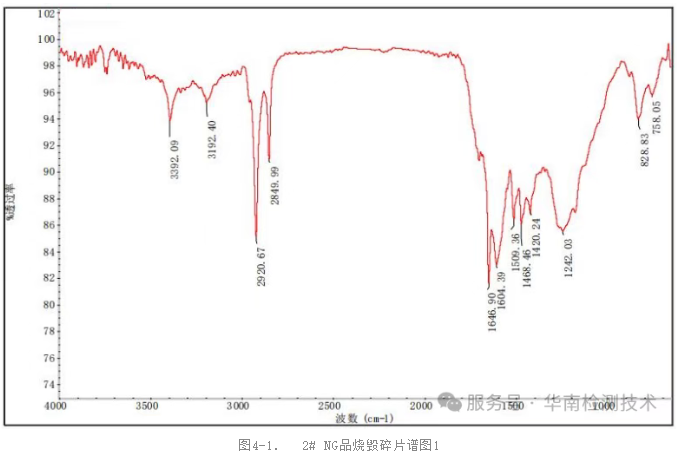

FTIR技术是失效分析中的“化学侦探”，专门用于鉴别有机物。通过对烧毁区域的碎片进行光谱扫描，并与标准谱库比对，可以精准识别出是否存在异常的有机残留物，如助焊剂、塑化剂、脱模剂或清洗残留。这些污染物可能在特定条件下降低表面绝缘电阻，引发电弧和碳化，是导致爆板的“隐形杀手”。

5. 切片分析与SEM-EDS联用——微观世界的终极审判

这是PCBA失效分析流程中具决定性的环节。

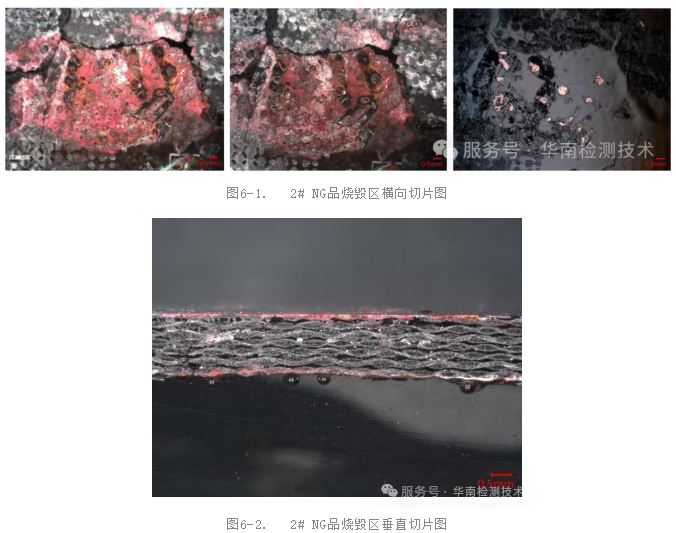

PCBA切片分析：将爆板区域精确切割、研磨、抛光，制成可在显微镜下观察的横截面金相样本。此举可以清晰地展示PCB各层（铜层、半固化片、玻纤布）之间的分层、裂纹、铜箔断裂等微观缺陷。

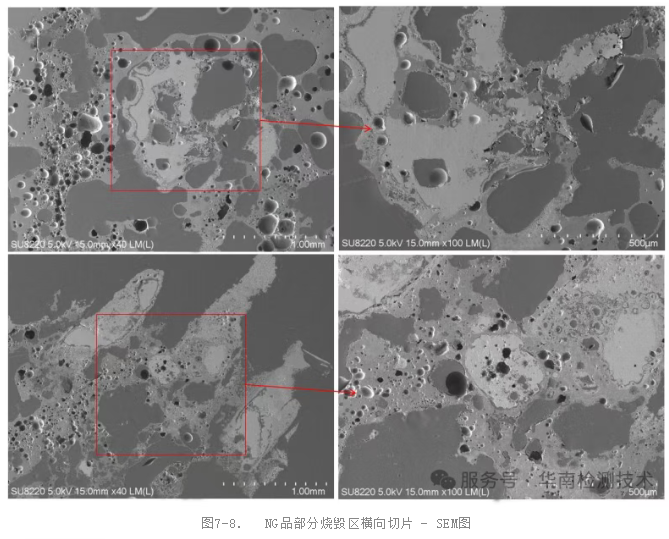

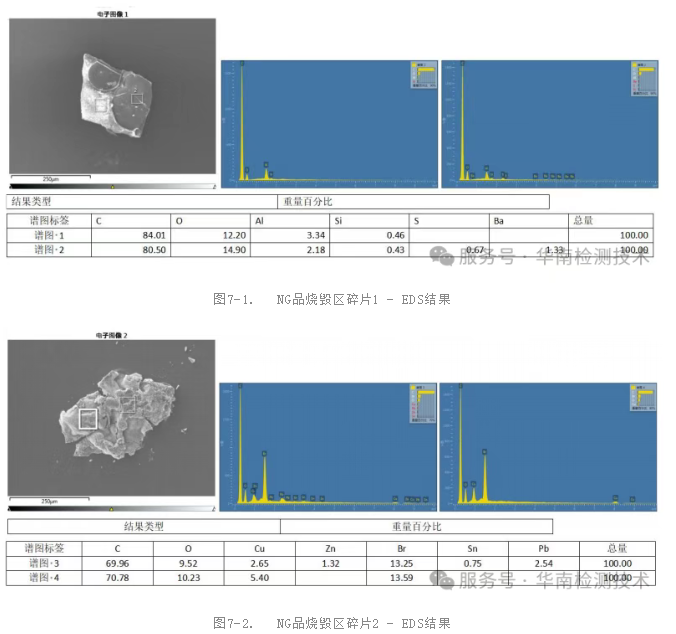

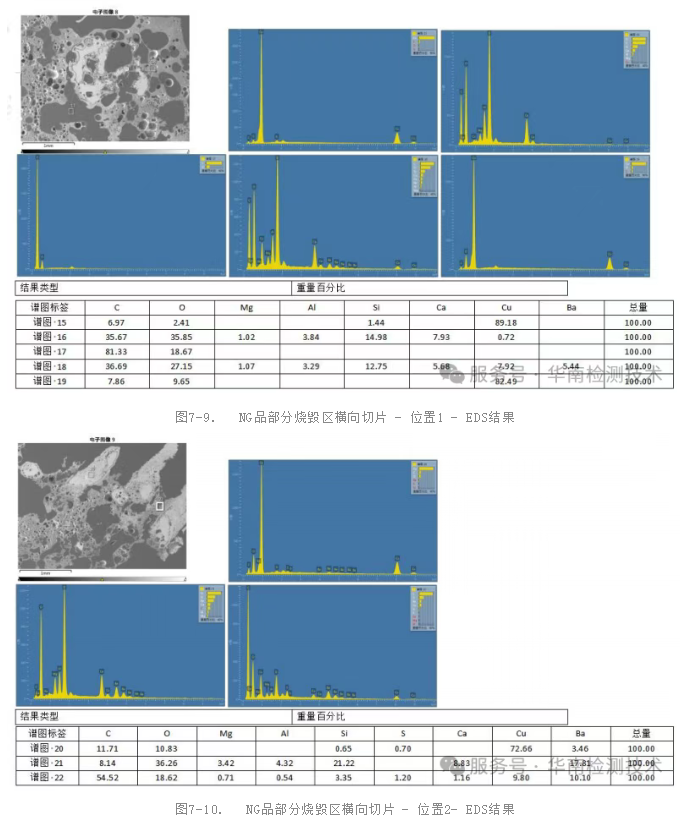

PCBA扫描电镜与能谱分析：在切片样本的基础上，利用SEM观察微区形貌的极致细节，如树脂碳化、玻纤断裂等。同时，EDS能对微区进行元素成分定性与定量分析。例如，在本应纯净的绝缘区域检测到异常的磷、氯元素可能指向电解腐蚀；发现钾、钠元素可能意味着汗液污染。这种“形貌+成分”的双重证据，使得失效分析的结论无比坚实。
