PCBA焊点失效分析实战解析：从吹孔到断裂，如何精准定位焊接隐患？

PCBA焊点失效分析实战解析：从吹孔到断裂，如何精准定位焊接隐患？

引言： 本文旨在系统阐述PCBA焊点失效的根本原因、科学分析流程与专业解决方案。您将全面了解常见的焊点失效模式，以及专业的PCBA失效分析实验室如何通过一系列高端技术（如外观检查、工业CT扫描、切片、SEM/EDS分析）来定位问题根源。本文以经典“焊点吹孔”案例切入，深入解读失效机理，为面临焊接可靠性挑战的电子制造企业提供清晰的技术路径与决策依据。

PCBA焊点失效的常见类型与严重性

PCBA焊点是电子组件电气连接跟机械固定的核心，它可靠性直接决定产品寿命，常见的焊点失效远不止于“吹孔”，更包含多种隐蔽性危害，比如，虚焊跟冷焊会导致连接时通时断，引发设备功能间歇性异常，焊点裂纹（特别是BGA组件下的热疲劳裂纹）会在温度循环里逐渐扩展，最终导致开路失效，此外，金属间化合物（IMC）层过厚、疏松或开裂，会显著削弱焊点机械强度，引发脆性断裂，这些失效通常源于设计、材料、工艺或环境应力的综合作用，必须借助专业PCBA失效分析来准确归因。

PCBA焊点失效分析检测流程：从现象到本质的科学诊断

面对一个失效焊点，一套系统化的分析流程是确保结论准确的关键，专业的PCBA失效分析实验室遵循严谨步骤，

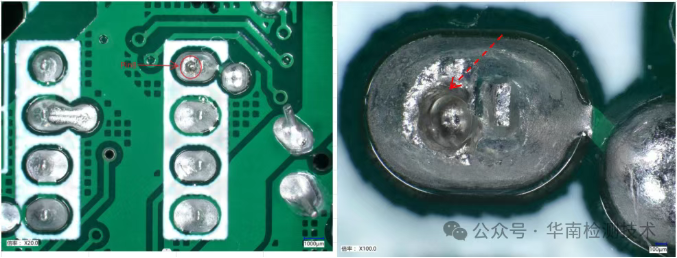

先进行详尽的外观光学检查，记录失效形貌、位置及周围异常。

接着采用工业CT扫描检测透视焊点内部，立体呈现空洞、裂纹、填充不足等缺陷的尺寸与分布。

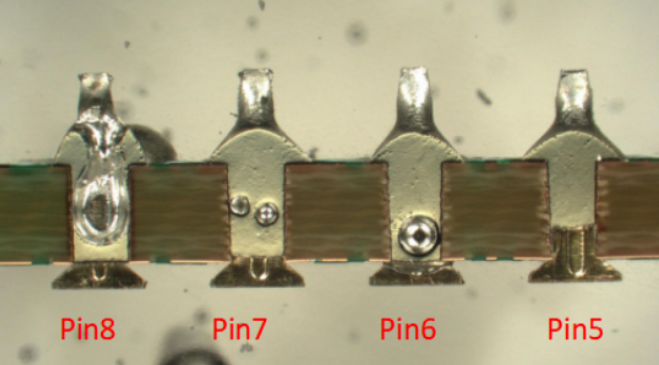

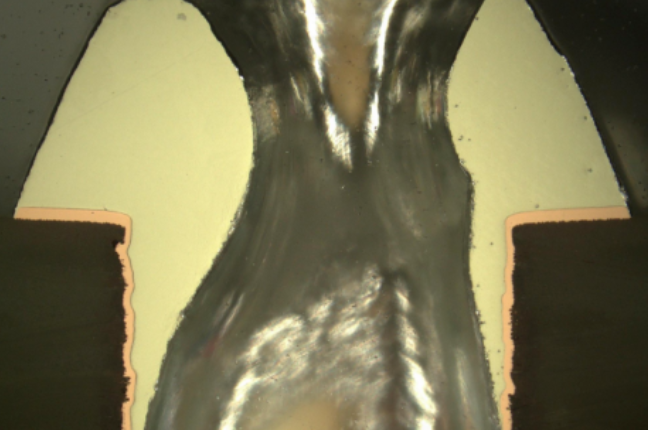

随后，借助显微切片分析制备特定截面，在显微镜下准确观察焊点内部结构、IMC形态及界面结合情况。

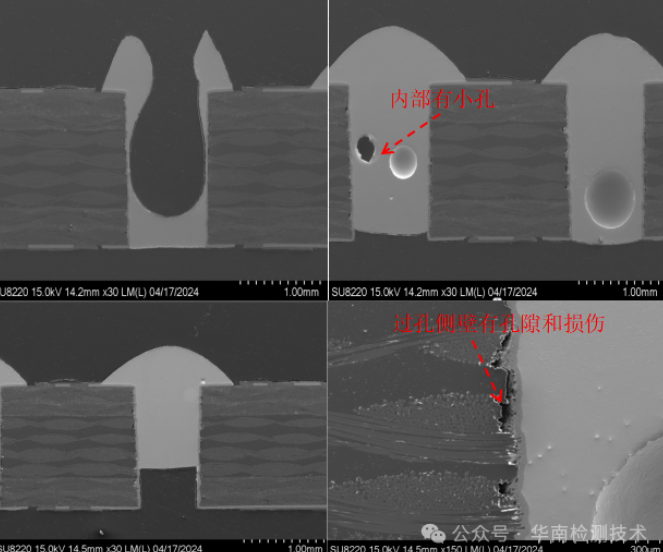

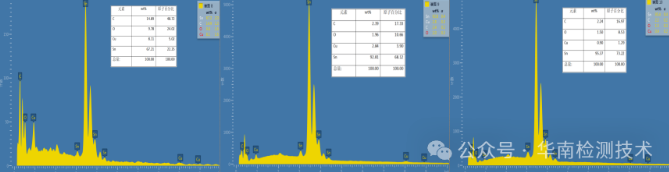

最终，利用扫描电镜（SEM）进行高倍形貌观察，并结合能谱仪（EDS）进行微区成分分析，以鉴别污染物、氧化状况或材料异常，这一套流程确保了分析结论的全面性与权威性。

专业技术设备如何揭示微观真相：以“吹孔”为例

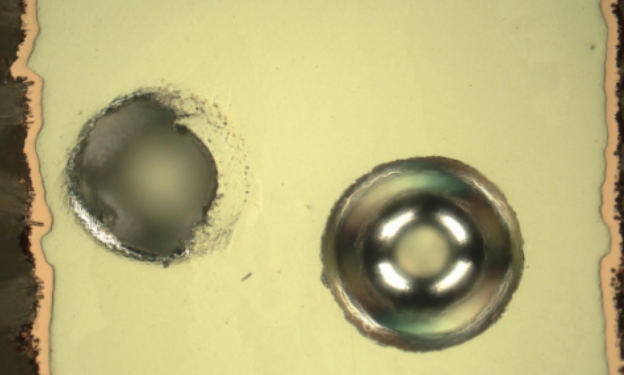

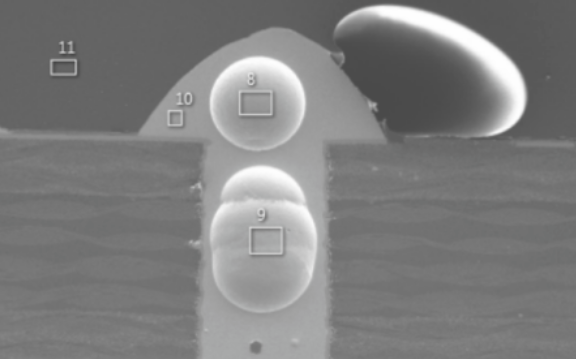

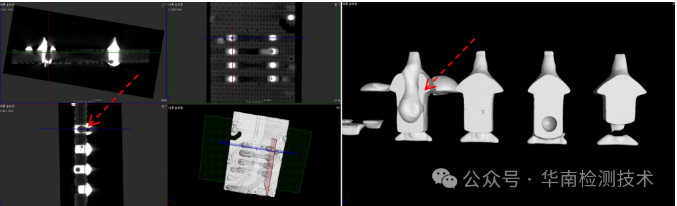

在本文开篇提到的开关电源板“焊点吹孔”案例里，正是上述技术的综合应用锁定了真因，工业CT扫描先直观揭示了焊点内部不规则的大空洞，随后的切片分析进一步发现，PCB基材本身存在疏松，且孔壁粗糙，这为气体和潮气的储存给出了空间，关键的SEM/EDS分析则在空洞内检测到了有机污染物残留（如助焊剂分解物），结论明确指出：PCB来料质量（基材疏松、孔壁粗）结合存储吸潮，在波峰焊高温下产生大量气体，最终形成吹孔与空洞，这个案例生动展示了，专业的失效分析检测机构如何像“侦探”一样，层层深入，用证据链还原失效发生全过程。

为何专业的PCBA失效分析至关重要？

当产品出现焊接不良时，盲目的工艺调整往往治标不治本，甚至可能带进新问题，专业的PCBA焊点失效分析报告，能给出无可辩驳的数据支持，它不仅能回答“焊点失效怎么办”，更能精准回答“失效根源是什么”——是设计缺陷、PCB来料问题、焊料合金异常，还是工艺参数不当，这份报告是您与供应商进行质量追溯与责任判定的权威依据，也是指导生产线进行有效工艺改进、避免问题复发的行动蓝图，它从根本上帮助企业降低售后风险，提升品牌声誉。

华南检测中心：https://www.gdhnjc.com/news_x/354.html

选择华南检测，获得值得信赖的精准分析

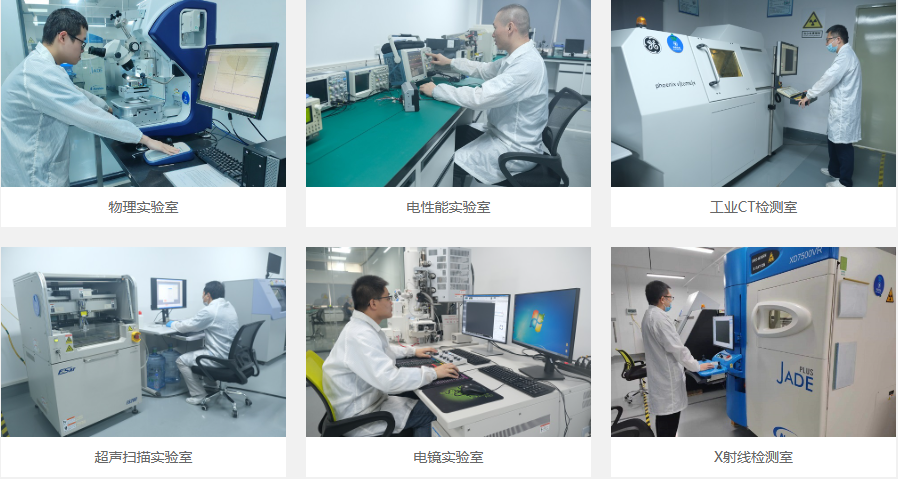

作为专业的第三方失效分析检测机构，广东省华南检测技术有限公司依托资深的分析专家团队与完备的高端设备平台，致力于为客户提供直达根源的PCBA失效分析服务。我们深刻理解焊点失效分析对保障生产与质量的重要性。我们的服务不仅止于出具一份报告，更着眼于为客户提供预防性建议与解决方案，如针对吸潮问题建议预烘烤，针对PCB质量问题提供来料检验标准指导。

若您的产品正面临焊接可靠性挑战，或希望预防潜在风险，欢迎立即联系华南检测进行专业咨询与技术交流。让我们以科学的分析手段，为您的产品质量与可靠性保驾护航。
