BGA虚焊问题深度解析与高效检测方案——华南检测技术助力电子制造可靠性提升

在电子产品高密度、微型化的发展趋势下，BGA（球栅阵列封装）技术凭借其优异的电气性能和空间利用率，已成为芯片封装的主流选择。然而，BGA虚焊问题始终是制约产品可靠性的关键痛点。作为广东省领先的第三方检测机构，华南检测技术有限公司凭借CMA资质认证实验室与十余年行业经验，为客户提供从原因分析到解决方案的全链条BGA虚焊检测服务。本文将从技术角度解析虚焊成因，并展示专业检测如何为电子制造企业降本增效。

 一、BGA虚焊的成因分析

虚焊的本质是焊点未能形成稳定的机械与电气连接，其成因复杂，需结合工艺、材料、设计等多维度分析：

1. 焊接工艺缺陷

   温度曲线设置不当（如预热不足、峰值温度过高或过低）、焊膏印刷不均匀、回流焊时间不足等，均会导致焊料未充分熔融或润湿不良，形成冷焊或局部虚焊。

2. 材料与污染问题

   - 焊球/焊盘氧化：氧化层阻碍焊料与基板的冶金结合，是虚焊的常见诱因。

   - 基板污染：助焊剂残留、油污或异物污染焊盘，降低焊接浸润性。

3. 机械应力与热膨胀不匹配

   PCB板材（如FR-4）与芯片基板（如陶瓷）的热膨胀系数（CTE）差异，在温度循环中产生应力，导致焊点微裂纹甚至断裂。

4. 设计缺陷

   焊盘下方过孔设计不当、未采用热阻焊垫（Thermal Relief）等，易造成热量流失或焊膏流失，引发非润湿开路（NWO）。

二、BGA虚焊检测的核心技术

华南检测技术采用多模态检测手段，精准定位虚焊缺陷，确保数据全面性与结论权威性：

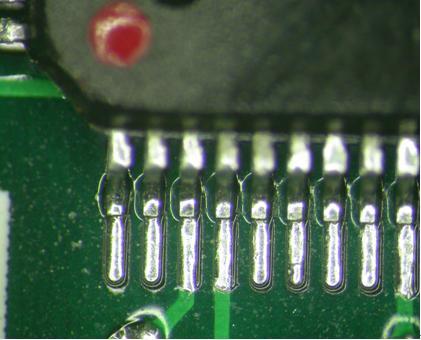

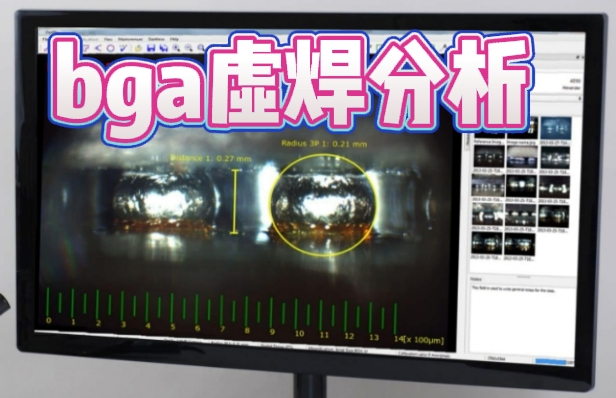

1. 无损检测技术

   - 3D X射线（CT扫描）：通过三维成像技术，清晰呈现焊点内部结构，识别空洞、裂纹、偏移等缺陷，分辨率可达微米级。

   - 热成像分析：实时监测焊点工作温度分布，定位过热或接触不良区域。

2. 破坏性检测技术

   - 红墨水试验：通过染色渗透法，直观显示焊点开裂路径，适用于验证焊接界面完整性。

   - 切片分析+SEM/EDS分析：对焊点进行微观形貌观察与成分分析，精准判定氧化、润湿不良等失效机制。

3. 环境应力筛选（ESS）

   模拟高温、高湿、振动等极端条件，加速潜在虚焊缺陷暴露，评估产品长期可靠性。

三、华南检测技术的解决方案与优势

针对BGA虚焊问题，我们提供“检测-分析-优化”一站式服务，助力企业实现零缺陷目标：

1. 工艺优化咨询

   - 基于检测数据，定制回流焊温度曲线（如优化恒温区时间、控制冷却速率），减少热应力与温差导致的虚焊。

   - 推荐高活性焊膏与低空洞率助焊剂，提升焊接浸润性。

2. 可制造性设计（DFM）支持

   - 通过Valor等软件分析PCB设计，规避焊盘过孔干扰、热设计不合理等问题。

   - 指导客户采用阶梯钢网、局部增厚焊膏等工艺，改善焊点共面性。

3. 失效分析与快速响应

   - 7×24小时紧急检测通道，72小时内出具CMA认证报告，支持企业快速锁定问题批次。

   - 提供返修方案（如局部重熔或BGA植球），降低客户损失。
