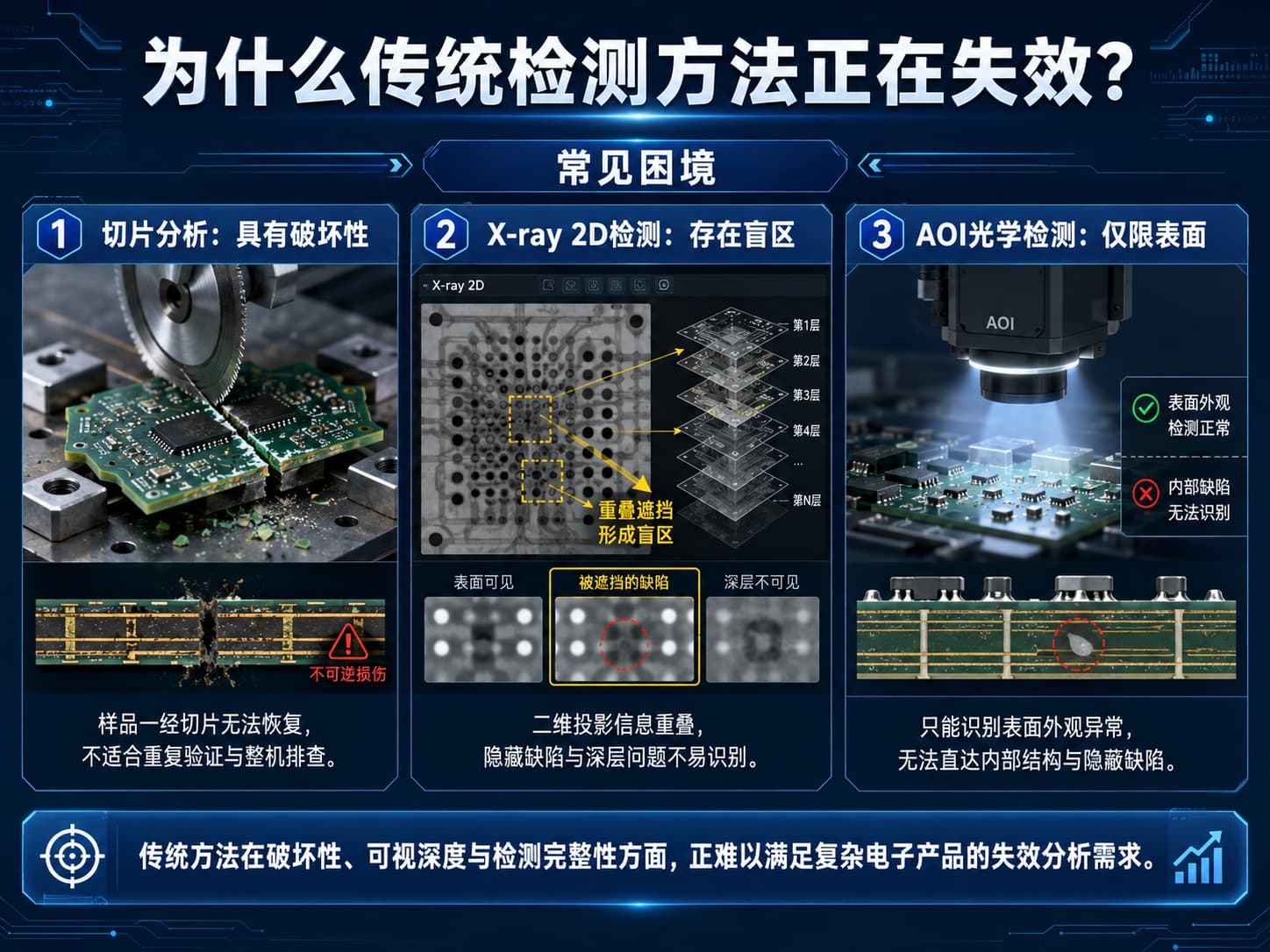

一、为什么传统检测方法正在失效？

在PCB（印制电路板）制造领域，质量管控一直是工程师和质量管理人员的核心痛点。随着电子产品向高密度、高多层、HDI（高密度互连）方向发展，PCB内部结构日益复杂，盲孔、埋孔、微孔、层间对位精度等关键指标，传统检测手段已捉襟见肘。

常见困境包括：

切片分析具有破坏性：需要物理切割样品，无法对量产产品进行全检，且切割过程可能引入新的损伤，导致误判

X-ray 2D检测存在盲区：常规X光只能提供二维投影图像，对于多层板层间缺陷、BGA焊点虚焊、内部微裂纹等三维缺陷，重叠影像掩盖了真实问题

AOI光学检测仅限表面：自动光学检测只能发现表层缺陷，对内部铜厚不均、层间分离、导电阳极丝（CAF）等隐患无能为力

当质量问题在客户端爆发时，返工成本往往是检测成本的数十倍。对于采购决策者而言，选择一家可靠的第三方检测机构，本质上是在为供应链质量买保险。

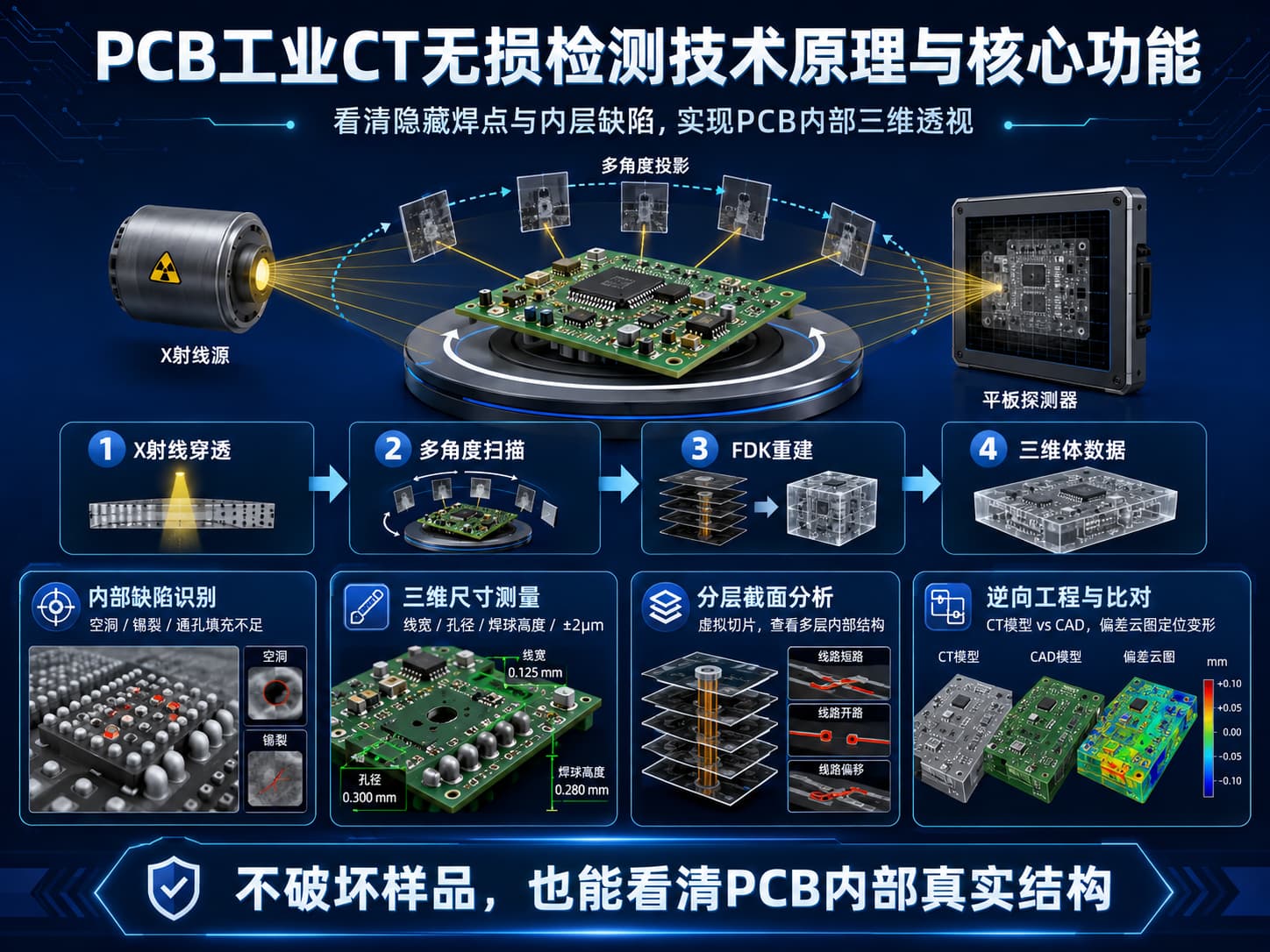

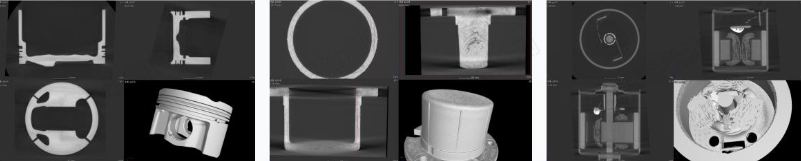

二、PCB工业CT无损检测技术原理与核心功能

随着PCB向高密度、多层化、微细线路发展，传统光学检测与飞针测试已无法看清隐藏焊点和内层缺陷，导致批量失效风险急剧上升。PCB工业CT无损检测正是解决这一痛点的关键技术。它基于X射线穿透原理，利用不同材料对射线的吸收差异，通过多角度旋转扫描获取上千张投影图像，再经由FDK重建算法生成高精度三维体数据，像做“透视解剖”一样，在不破坏电路板的前提下清晰呈现内部结构。

这一技术具备四大核心功能：

1、内部缺陷自动识别

可以自动检出焊点空洞、BGA锡裂、镀通孔填充不足等缺陷，定量输出孔隙率、空洞体积，直接对应IPC标准进行合格判定。

2、高精度三维尺寸测量

基于体素坐标实现微米级尺寸标注，可测量线宽、间距、孔径、焊球高度等，精度误差控制在±2μm以内，满足精密加工验证。

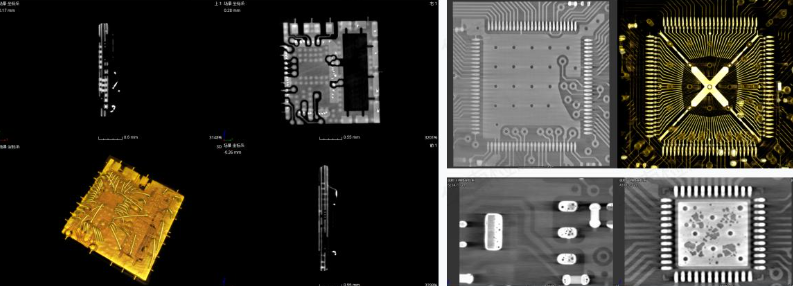

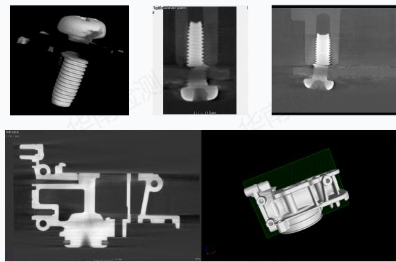

3、分层截面分析

沿任意平面生成虚拟切片图像，分离多层板的不同层次，逐一检视内层线路短路、断线、层偏等异常，避免物理剖切造成的二次损伤。

4、逆向工程与比对

将CT扫描获得的三维模型与CAD设计模型进行全场偏差比对，用彩色偏差云图快速定位翘曲、变形区域，缩短模具修正周期。

三、应用场景：哪些PCB问题必须上工业CT？

基于20年B2B检测行业经验，以下场景工业CT具有不可替代性：

四、PCB工业CT无损检测的行业应用场景

1、电子制造领域

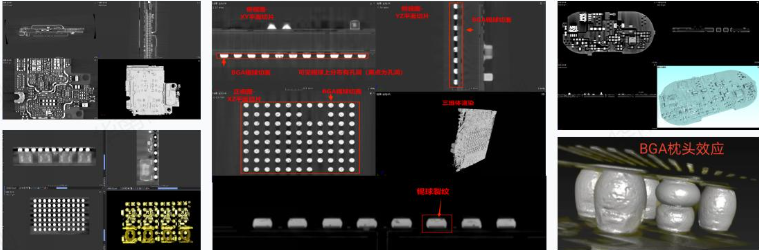

BGA/CSP焊点完整性检测

高密度BGA封装下的焊球完全隐藏在芯片底部，工业CT可逐层透视每一个焊球，识别虚焊、空洞、冷焊等隐蔽缺陷，为5G基站板、服务器板等关键产品杜绝早期失效。

多层PCB层间对位检查

对于20层以上的高多层板，工业CT可三维显示层间偏位和树脂填孔状况，防止内层短路和耐压不足风险，保障通信背板、航空控制板的高可靠性。

2、汽车电子领域

车载功率模块焊接质量评估

IGBT模块、DC-DC转换器中的大面积焊层难以通过超声全面检测，工业CT可对整个焊层进行三维空洞率计算，帮助实现功率循环寿命预测，避免因过热烧毁。

高压连接器内部组装验证

新能源汽车高压连接器装配复杂，内部插针、屏蔽环位置偏差可能导致接触电阻升高。工业CT三维成像可精确评估装配间隙，确保IP67密封与电气性能。

3、半导体封装领域

Flip Chip倒装芯片凸点检查

微凸点（Micro-bump）尺寸已达数十微米，CT高分辨模式可检出凸点桥接、缺失及界面金属间化合物异常，支持先进封装工艺调试。

MEMS器件内部结构验证

微机电系统常含悬空薄膜、微通道，工业CT无损透视可检查薄膜破损、释放不完全等缺陷，无需开封破坏真空腔体。

4、航空航天电子领域

航天PCB焊点在热循环后的可靠性分析

通过CT扫描对比温度冲击前后的焊点形态变化，捕捉微裂纹扩展过程，用于评估航天级组件的高可靠服役寿命。

五、PCB工业CT无损检测的五大技术优势

1、非破坏性检测

样品无需切片、研磨或化学开封，保持完整状态完成全部检测，即使是价值数万元的航天板或封装样品，检测后仍可继续使用，节省大量实验成本。

2、微米级分辨率

采用纳米焦点射线源，最高分辨率可达3μm，足以辨识微裂纹、微空洞等早期缺陷，将质量把关窗口从“肉眼可见”提前到“萌芽阶段”。

3、全局三维可视化

一次扫描即可获得整个区域的立体数据，任意旋转、剖切、透视，缺陷检出率相比传统二维X-ray提升至95%以上，尤其适合BGA、QFN等隐藏焊点密集的设计。

4、定量数据分析

自动输出缺陷体积、孔隙率、形位公差等量化结果，重复测量精度达±1μm，可直接生成ISO认可的检测报告，为来料检验和工艺优化提供数据支撑。

5、快速批量检测

搭配多工位机械手和AI自动判图软件，单板扫描时间最短可压缩至30秒以内，日处理能力可达500pcs以上，适应批量交付节奏。

六、广东省华南检测技术有限公司的PCB工业CT无损检测服务优势

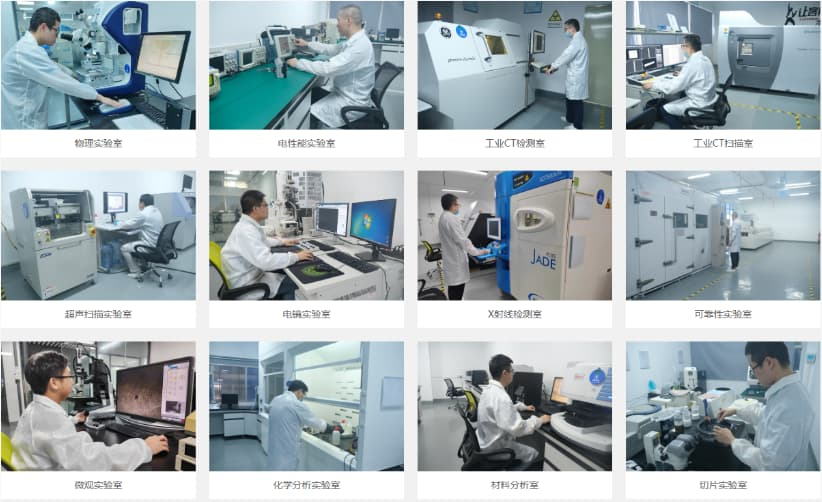

1、设备优势

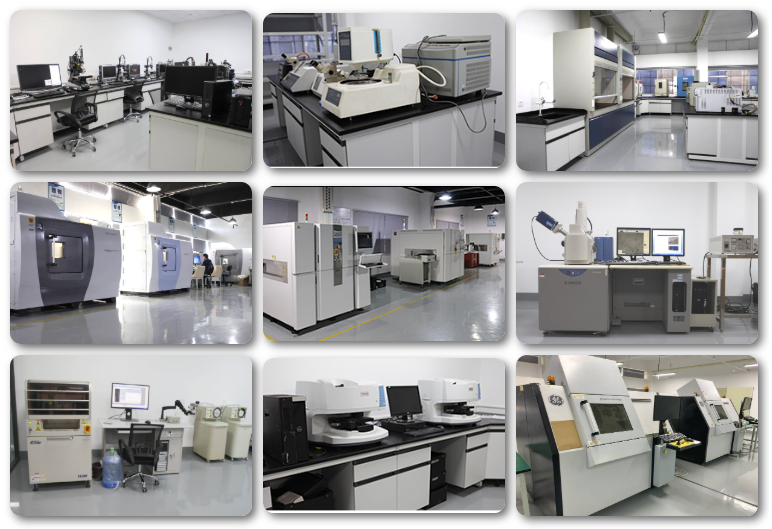

华南检测配置GE PHOENIX V|TOME|X、岛津inspeXio SMX-225CT等高端工业CT系统，兼具高分辨与大穿透力，适用于从微小元器件到整板的跨尺度检测。另有ZEISS三坐标、日立扫描电镜等配套设备，可形成从宏观到微观的完整分析链。

2、团队优势

检测团队由材料科学、电子封装领域工程师组成，平均从业年限超过8年，严格遵循ISO/IEC 17025标准作业流程。从方案制定、扫描执行到报告出具，全过程由资深工程师把控，确保检测结果可复现、可溯源。

3、资质优势

机构通过CNAS认可和CMA资质认定，所出具的工业CT检测报告具有国际互认效力，可作为国际贸易、质量仲裁的技术依据。所有量值均可追溯至国家基准，满足高端客户对数据可靠性的严苛要求。

七、PCB工业CT无损检测典型检测案例

案例1：5G基站板BGA空洞失效分析

某通信设备商的5G基站板在老化测试中偶发信号中断。华南检测对失效区域进行高分辨CT扫描，发现BGA焊球内部存在平均空洞率高达28%的情况，远超IPC-7095中25%的临界值。经三维定位锁定空洞集中于热管理区下方，客户据此优化回流焊温度曲线，将空洞率降低至12%，后续批量产品通过1000小时可靠性验证。

案例2：新能源汽车柔性电路板微裂纹追踪

一家新能源汽车厂商的柔性电路板在装配后出现间歇性断路。华南检测通过工业CT沿线路纵向重建三维图像，捕捉到铜箔折弯处存在长度约50μm的微裂纹群。通过比对无损扫描与CAD模型，确认应力集中点与设计弯折半径不足高度吻合。客户重新设计弯折区补强结构后，同类缺陷彻底消失，产品不良率从3.5%降至0.2%以下。

八、常见问答

问：PCB工业CT无损检测可以检查出哪些典型缺陷？

答：可检查焊点空洞、虚焊、锡裂、镀通孔填充不良、内层短路/断线、层间分离、BGA焊球缺球、铜箔裂纹等多种缺陷，并给出缺陷的体积、位置和形态信息。

问：检测周期和最大样品尺寸是多少？

答：标准检测周期为1-3个工作日，加急可缩短至4小时。最大可承载样品尺寸约400mm×300mm，重量不超过15kg，更大规格可定制方案。

问：你们出具的检测报告是否被国际客户认可？

答：我司具备CNAS和CMA资质，报告符合ISO/IEC 17025要求，获得ILAC国际互认，可满足国际供应链质量审核和贸易判定需要。

九、如何启动检测合作？

对于制造业工程师和质量管理人员，建议按以下路径推进：

需求确认：明确检测目的（失效分析/工艺验证/来料检验）、PCB层数、关注缺陷类型

样品准备：提供典型样品（含OK与NG对比样更佳），标注重点观察区域

方案定制：华南检测技术团队将根据样品特征调整CT扫描参数（电压、电流、分辨率、扫描时长），平衡检测精度与效率

报告交付：除原始三维数据外，提供包含截面图像、缺陷标注、定量数据的正式检测报告，支持CNAS/CMA盖章

服务覆盖全国，无论您的生产基地位于珠三角、长三角还是中西部，均可通过物流送样或预约现场技术支持。

结语：在PCB质量管控从"结果检验"向"过程预防"转型的今天，工业CT无损检测已不再是高端实验室的专属工具，而是制造业质量基础设施的标准配置。选择具备CNAS/CMA资质的广东省华南检测技术有限公司，意味着选择可信赖的数据、可辩护的报告和可持续的质量竞争力。

如需获取PCB工业CT检测方案，请联系广东省华南检测技术有限公司[https://www.gdhnjc.com/]。
